Инвертор синус 50 Гц своими руками
Civ1 пишет: Доброе утро
Может кто сталкивался с такой платой
KA7500С+LM324
(стоит в моем DC преобразователе)
Есть ли у нее возможность регулировать частоту преобразования DC-DC блока с целью стабилизации выходного напряжения ?
Я так понимаю, надо на 5ю ножку что-то подавать, но вот что и в каких пределах ?
если точно такая же плата в место r22 поставить подстроечник
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
KA7500 это и есть TL494Civ1 пишет: Доброе утро
Может кто сталкивался с такой платой
KA7500С+LM324
(стоит в моем DC преобразователе)
Есть ли у нее возможность регулировать частоту преобразования DC-DC блока с целью стабилизации выходного напряжения ?
Я так понимаю, надо на 5ю ножку что-то подавать, но вот что и в каких пределах ?

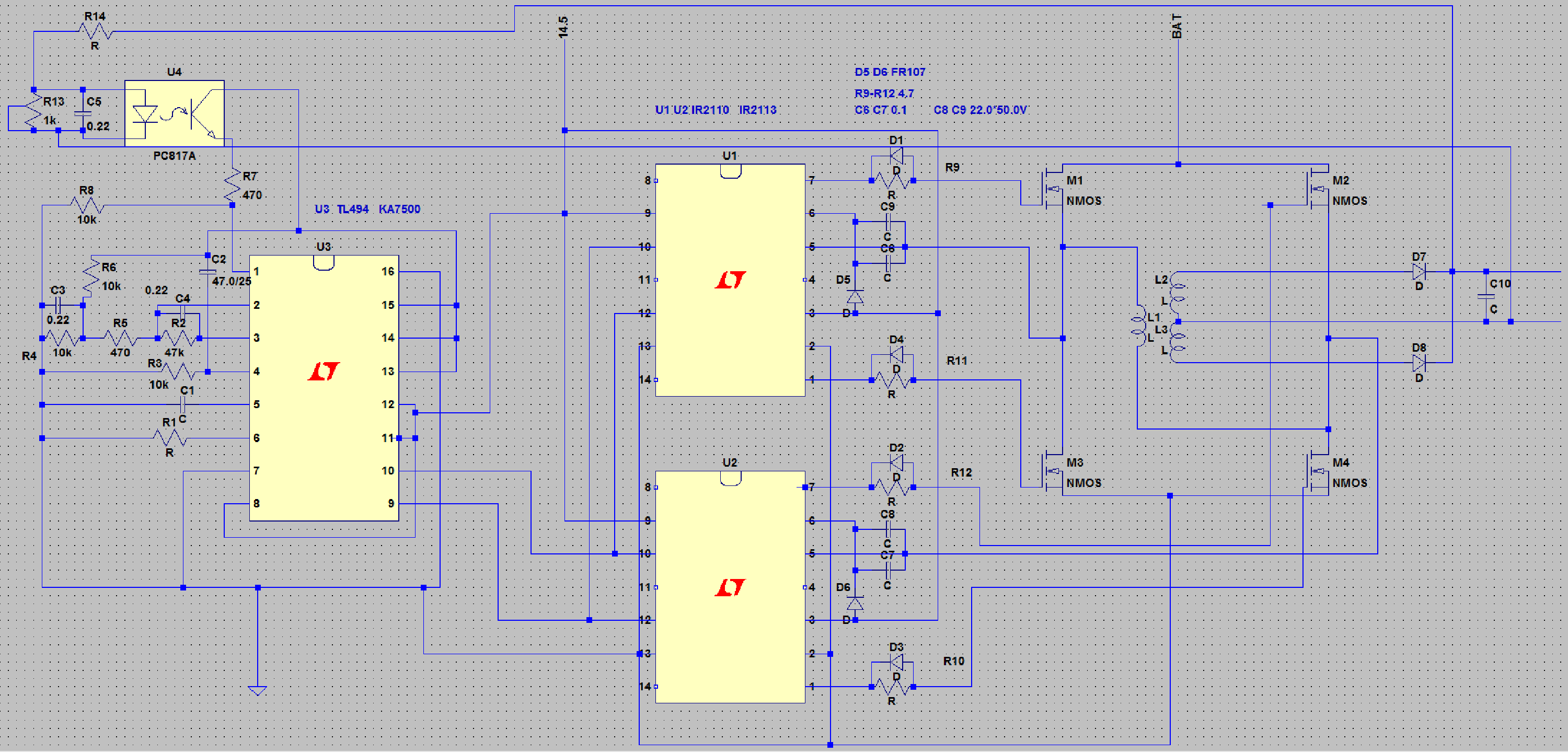

Надо схему смотреть на эту плату чтоб добавить обратную связь из этой схемки
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Pril пишет: какие вы еще заметили косяки в моей плате!?
Заметил на печатке много проходных резюков.и на 5н(vs) 2110 без резюка должен идти сигнал...
Если уже судить по лайке "plata"
И желательно промаркировать все элементы.и вместе со схемой в архиве залить.могут и непонять многие...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1) частоту регулируют только в резонансных схемах , а в простых - ширину импульсов.Civ1 пишет: Есть ли у нее возможность регулировать частоту преобразования DC-DC блока с целью стабилизации выходного напряжения ?
2) нормальный продаван должен схему давать.
3) сравните своё с этими схемами:
www.egmicro.com/products/inv_tran.php
цифры 7500 и знак дискеты (скачать) там без перевода понятны.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Уже давно читаю ваш форум, про инверторы , очень интересно
Много полезной информации.
Делал инвертор на трансформаторе + ег8010, работает хорошо от 24 вольт
Сейчас вот подумал сделать, из того что есть сейчас (акб 4 новых 100ки, ее55 7штук, провод медный 1мм,2.44мм.1.9мм, жменя 494/2110/3205, солнечных элементов на пару киловатт. )
Получается питание 48в, мощность инвертора 5-6квт, будущие солнечные панели 1.5-2квт.
Хочу сделать без трансформаторный как у вас на 6 блоках(повторить хочу) потом доделать еще 4 блока и диоды выходные поменять на более мощные, но много вопросов.
По трансформатору те которые у вас на ее55, обмотки у вас 1(7вит 3 жилы ) 2(2 по 9вит 4 жилы ) это частота 25 кгц как я понял?
По выходу стоят 4 ключа 3205?
Диоды хочу использовать от блоков питания там они как раз должны подходить.
Управление на 494+2110 с этим вроде разобрался спаял, только на какую частоту?
Не смог найти вашу печатку на которой расположен трансформатор ее55 и ключи с диодами (у вас компактно вышло, понравилось) сможете поделиться фоткой или фотками(очень хочется все подробно посмотреть) или печаткой, в лс, на почту или тут. Форум читал видео все пересмотрел)))
Это пока что первое что не понятно...
Заранее спасибо.
Так же заказал с китая кучу плат и игбт,
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Ну почему же...Что вам мешает,построить стабилизацию напряжения на данном принципе.При такой стабилизации,ширина импульсов имеет максимальное значение,а значит дроссель не будет иметь таких потерь ,как при стабилизации с помощью изменения ШИМ.В нашем случае,главное не попасть в область насыщения магнитопровода при изменении частоты..Потери на скин эффекте(а значит и потокосцеплении) КПД системы приблизительно одни и те же.В каждом из случаев,есть свои ньюансы..someuser пишет:
1) частоту регулируют только в резонансных схемах , а в простых - ширину импульсов.Civ1 пишет: Есть ли у нее возможность регулировать частоту преобразования DC-DC блока с целью стабилизации выходного напряжения ?
2) нормальный продаван должен схему давать.
3) сравните своё с этими схемами:
www.egmicro.com/products/inv_tran.php
цифры 7500 и знак дискеты (скачать) там без перевода понятны.
В нашем случае будем иметь минимум выбросов на ключах,и ом.сопротивление дросселя будут гораздо меньше..Как результат,тепловыделения онного гораздо меньше в силу своего малого сопротивления.Не говоря уже о таком аспекте,как отсутствие значимых помех в цепях питания от переходных ШИМ помех..
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я по звуку слышу, что частота DC-DC плавает и зависит от входного напряжения. Временами она переходит в слышымый диапазон и тогда к инвертору в наушниках надо подходить , очень громко пищит где-то за 20кГц. Осциллографом еще не смотрел.ION пишет:
Ну почему же...Что вам мешает,построить стабилизацию напряжения на данном принципе..someuser пишет:
1) частоту регулируют только в резонансных схемах , а в простых - ширину импульсов.Civ1 пишет: Есть ли у нее возможность регулировать частоту преобразования DC-DC блока с целью стабилизации выходного напряжения ?
2) нормальный продаван должен схему давать.
3) сравните своё с этими схемами:
www.egmicro.com/products/inv_tran.php
цифры 7500 и знак дискеты (скачать) там без перевода понятны.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
В общем собрал РаспредУстройство постоянного тока 300-500В. Подключил к нему на вход напрямую солнечные панели, сетевой вход и как отрмонтирую DC-DC часть.
А на выход к нему подключил высоковольтный DC-AC инвертор. Точку MPP панелей удерживаю нагрузкой в диапазоне 340-370В
(Получается Панели + Китайская 5кВт плата нарезки синуса , все ), а когда солнца/мощности не хватает подпирается сетью. И резервироваться будет DC-DC, как отремонтирую и настрою частоту или шим.
Дешево и сердито и надеюсь более надежно.
Пол дня прошло уже - пока полет нормальный.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
я ж мост хочу, а не шпулю.
и каждый транс получается 7 блоков первичка 48в вторичка 50в (или по инвертору Эталона 6 блоков по 58в).
последовательно в 350 и на плату синуса.
По инвертору эталона , тот который на 6 блоков , там на форуме он писал про свои трансы(число витков) и мощность 5 кил будет.
почему все выбрал это, да потому что все в наличии и нужно это куда-то деть, а тут как раз попался форум этот, нашел видео в котором показано что все что у меня валяется могу собрать в кучу
Вот уже сделал печатки для первого блока запаял деталюг , через пару дней тестить буду.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Зависимости от вх.напряжения быть не должно..Частота 20КГц,не может быть слышится.Что то вы путаете..данная частота за пределами слухового диапазона человека.Civ1 пишет:
Я по звуку слышу, что частота DC-DC плавает и зависит от входного напряжения. Временами она переходит в слышымый диапазон и тогда к инвертору в наушниках надо подходить , очень громко пищит где-то за 20кГц. Осциллографом еще не смотрел.ION пишет:
Ну почему же...Что вам мешает,построить стабилизацию напряжения на данном принципе..someuser пишет:
1) частоту регулируют только в резонансных схемах , а в простых - ширину импульсов.Civ1 пишет: Есть ли у нее возможность регулировать частоту преобразования DC-DC блока с целью стабилизации выходного напряжения ?
2) нормальный продаван должен схему давать.
3) сравните своё с этими схемами:
www.egmicro.com/products/inv_tran.php
цифры 7500 и знак дискеты (скачать) там без перевода понятны.
