Фазометр
9 года 7 мес. назад
9 года 7 мес. назад от Vasilius.
Автор темы
Фазометр #16983
Собрал на днях фазометра для своих экспериментов cxem.net/izmer/izmer41.php . В работе еще не проверял.
Не нравиться мне его потребление на холостом ходу, 40 и 45 миллиампер со светодиодами по питанию. Даже если их исключить потребление будет 30 и 35 миллиампер. Многовато как-то потребляет.

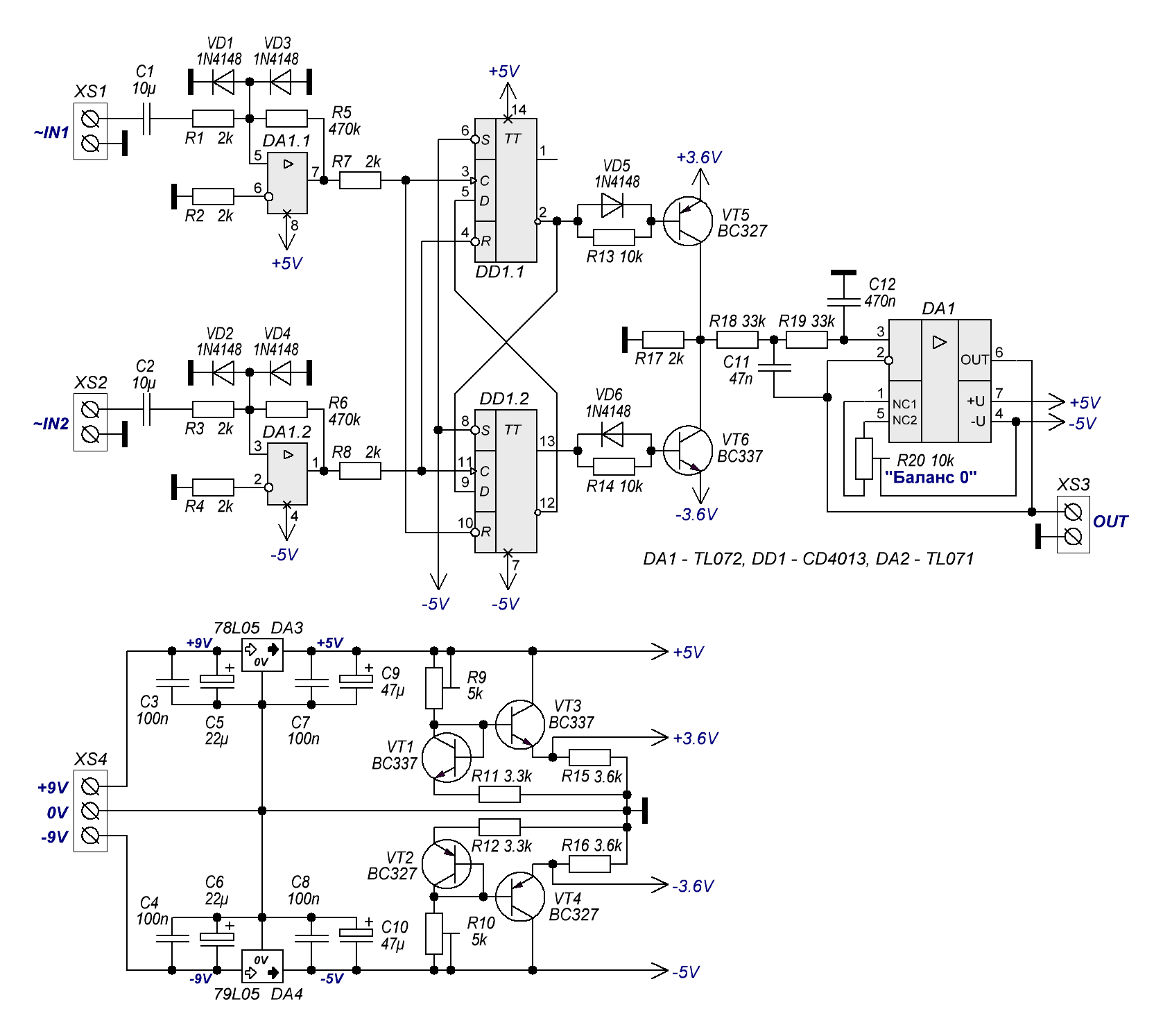

В схеме ниже исправлена небольшая ошибка в оригинале схемы:
Не нравиться мне его потребление на холостом ходу, 40 и 45 миллиампер со светодиодами по питанию. Даже если их исключить потребление будет 30 и 35 миллиампер. Многовато как-то потребляет.
В схеме ниже исправлена небольшая ошибка в оригинале схемы:
Спасибо сказали AntonW, valera28
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
9 года 5 мес. назад
Автор темы
Фазометр #21520

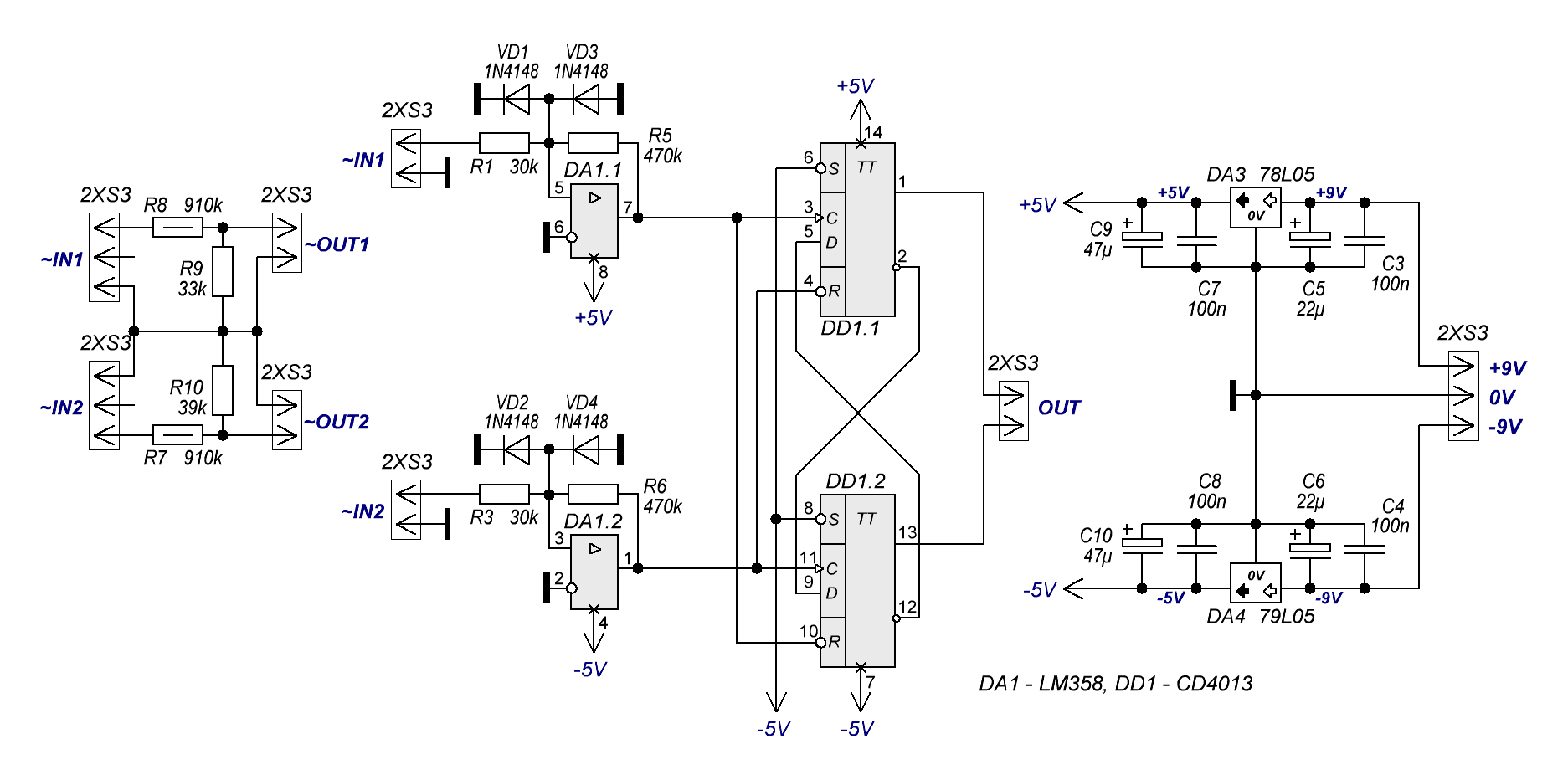

Схему выше запустить не удалось. Собрал "урезанную" версию:
Правую часть откинул т.к. не удалось ее согласовать с триггерами. Убраны резисторы между операционниками и триггерами, с ними триггеры отказывались работать. Небольшие изменения в входной цепи.
Сдвиг фаз показывается на осциллографе в виде прямоугольных импульсов.
Правую часть откинул т.к. не удалось ее согласовать с триггерами. Убраны резисторы между операционниками и триггерами, с ними триггеры отказывались работать. Небольшие изменения в входной цепи.
Сдвиг фаз показывается на осциллографе в виде прямоугольных импульсов.
