Импульсный съём с теслы.

6 года 11 мес. назад
Russo
Живу я здесь
Живу я здесь
Сообщений: 458
Больше
Автор темы
Импульсный съём с теслы. #42712
С облучаемой катушки на диодном мосте горят диоды UF5408 (1000В 3А 75нС). Напряжение на кондёрах 700В в момент съёма. На нагрузке 15В 0.1А. То есть напряжение и ток на диодах с запасом, а они горят. В чём может быть проблема?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 11 мес. назад 6 года 11 мес. назад от Святолуг.
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1615
Больше
Импульсный съём с теслы. #42713

Russo пишет: С облучаемой катушки на диодном мосте горят диоды UF5408 (1000В 3А 75нС). Напряжение на кондёрах 700В в момент съёма. На нагрузке 15В 0.1А. То есть напряжение и ток на диодах с запасом, а они горят. В чём может быть проблема?

Слишком медленно они переключаються и нагреваються.
Такими можно пробовать заменить
STTA512D/F/B
www.datasheetcatalog.com/datasheets_pdf/S/T/T/A/STTA312B.shtml
5 A, 1200 V, 45 ns. UF5408 75 ns. Но что пишут в даташите не есть истина, как правило дороже диоды и намного меньше потерь на переключение имеют, должны имет по крайней мере.

Можно пробовать просто снизить частоту ТТ и диодам легче будет справиться и они меньше греться будут. Если учитывать что прибавка не на конденсаторе появляеться, а в трансформаторе, то без разницы какая будет частота ТТ.

Оптимист и на кладбище видит одни плюсы (не кресты).
Спасибо сказали rinus

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 11 мес. назад
igorek30
Живу я здесь
Живу я здесь
Сообщений: 551
Больше
Импульсный съём с теслы. #42716
русо, похоже на лавинный пробой диодов. попробуй 2-3 диода последовательно т.е. в мосту будет 8-12 диодов и каждый диод шунтируй резистором 1-2 Мом. мне в свое время помогло, а уф-ки держат до 3Мгц спокойно при токе до 1а. удачи!
Спасибо сказали Russo

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 11 мес. назад
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1615
Больше
Импульсный съём с теслы. #42718
Диоды имеют свою ёмкость и при высокой частоте ток уже как через ёмкость начинает проходить и нагревать диод. У дешёвых диодов большая ёмкость и не качественное закрытие и открытие, много потерь происходит на высоких частотах.
И диоды вообще надо в 10 раз больше брать чем на них написанно, они при нагреве начинают хуже пропускать, кажеться намного и они само лучше пропускают при малом токе, хоть при низких частотах могут и на больших токах лучше пропускать, но всё равно, это крайнии параметры что пишут, там 3 ампера, на самом деле даже на постоянном токе при трёх ампер они наверное очень нагреються, уже не говоря о ВЧ токе, когда средняя мощь будет 3 ампера.

Оптимист и на кладбище видит одни плюсы (не кресты).
Спасибо сказали Russo

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 11 мес. назад
berserk
Живу я здесь
Живу я здесь
Сообщений: 751
Больше
Импульсный съём с теслы. #42721

Russo пишет: С облучаемой катушки на диодном мосте горят диоды UF5408 (1000В 3А 75нС). Напряжение на кондёрах 700В в момент съёма. На нагрузке 15В 0.1А. То есть напряжение и ток на диодах с запасом, а они горят. В чём может быть проблема?


да вот такие ali.pub/xa0qw закажи
и будет тебе счастье

опыт в отличие от результата всегда положительный (berserk)
Спасибо сказали Russo

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 11 мес. назад
diod
Заблокирован
Заблокирован
Сообщений: 1507
Больше
Импульсный съём с теслы. #42725

berserk пишет:

Russo пишет: С облучаемой катушки на диодном мосте горят диоды UF5408 (1000В 3А 75нС). Напряжение на кондёрах 700В в момент съёма. На нагрузке 15В 0.1А. То есть напряжение и ток на диодах с запасом, а они горят. В чём может быть проблема?


да вот такие ali.pub/xa0qw закажи
и будет тебе счастье

Или такие....

This browser does not support PDFs. Please download the PDF to view it: Download PDF



This browser does not support PDFs. Please download the PDF to view it: Download PDF



This browser does not support PDFs. Please download the PDF to view it: Download PDF



This browser does not support PDFs. Please download the PDF to view it: Download PDF

Вложения:
Спасибо сказали Russo, URAN235KFFM

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 11 мес. назад 6 года 11 мес. назад от Святолуг.
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1615
Больше
Импульсный съём с теслы. #42727

berserk пишет:

Russo пишет: С облучаемой катушки на диодном мосте горят диоды UF5408 (1000В 3А 75нС). Напряжение на кондёрах 700В в момент съёма. На нагрузке 15В 0.1А. То есть напряжение и ток на диодах с запасом, а они горят. В чём может быть проблема?


да вот такие ali.pub/xa0qw закажи
и будет тебе счастье

Только там название DSE160, это DSEI60
datasheet.octopart.com/DSEI60-12A-IXYS-datasheet-8324670.pdf
Можно такие. 40 нс 52 A. И мощьные и быстрые и не такие уж дорагие относительно. Только как на практике, обычно чем меньше ток у диода, тем быстрее, а даташит может ошибаться.

По даташиту, то этот самый быстрый 26 нс: HFA12PA120C.

Оптимист и на кладбище видит одни плюсы (не кресты).
Спасибо сказали Russo

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 11 мес. назад
черкес
Завсегдатай
Завсегдатай
Сообщений: 289
Больше
Импульсный съём с теслы. #42735

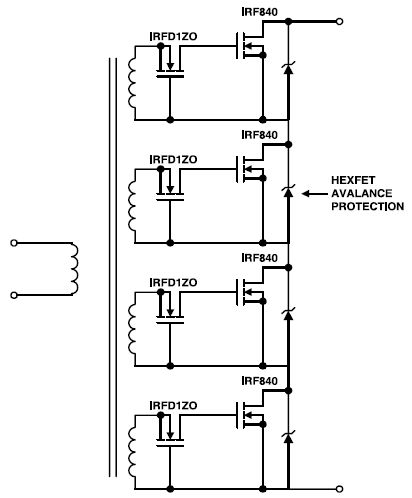

По поводу этой схемы;
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]


Нашел оригинал .
www.google.ru/patents/US4511815?dq=us451...dXIKHbXICc0Q6AEIHDAA
Выходит ,схема рабочая

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 11 мес. назад
Russo
Живу я здесь
Живу я здесь
Сообщений: 458
Больше
Автор темы
Импульсный съём с теслы. #42738
Мужики, спасибо за помощь.
В магазине были DSE160-12A, но сказали надо смотреть даташит на DSEI60-12A, как и говорил Святолуг. Цена не хилая, выбора не было, в общем купил. Если верить даташиту, то 1200В, 52А, 40нС, ушатать их наверное невозможно.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

6 года 11 мес. назад
Russo
Живу я здесь
Живу я здесь
Сообщений: 458
Больше
Автор темы
Импульсный съём с теслы. #42742
Прозвонил сгоревший диодный мост из UF5408, оказалось что опять слетели два диода со стороны заземления. Два раза крякнул диодный мост и только со стороны заземления. Вот не понятно, пробило по току или по напряжению? Параметры были с запасом, короткое замыкание исключено.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
