Импульсный съём с теслы.
Если происходит так как ты описываешь, то у тебя не хватает мощности преобразователя! Если преобразователь способен выдавать требуемую мощность, то напряжение на накопительном конденсаторе не должно проседать при работе ключа. У тебя во время паузы ключа преобразователь не успевает дозарядить накопитель и нагрузка тянет уже не только с конденсатора, но и с самого преобразователя во время открытого состояния ключа. Отсюда и нагрев транзистора! Ну а по остальному еще могут быть всякие заморочки, - топология не в дугу, фильтрация, управляющий сигнал на затворе, длинные и тонкие проводники, неправильное изготовление индуктивных элементов и т.д. БЕЗ НАГРУЗКИ НЕ ВКЛЮЧАТЬ! Удачи!Russo пишет: Спасибо за помощь.
Схема подключения полевика – с общим стоком, исток через первичку транса на минус. Параллельно сток-исток стоял диод UF5408 (1000В 3А 75нС), он сгорел. Поставил аналог HER308, он до сих пор работает. Фронты отличные, открытие 28нс, закрытие 38нс. Частота 15кГц, скважность 20-30%.
По напряжению на накопительных кондёрах я не разобрался. Если не включен генератор съёма, то на кондёрах накапливается 1.6-1.8кВ, когда работает генератор то напряжение проседает до 800-900В. Вот и не знаю, какое напряжение идет через полевик. По идее, от катушки через диодный мост по прежнему поступает 1.6-1.8кВ. Осциллографом глянуть не могу, он сразу начинает глючить.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Какое максимальное напряжение, частота и ток???thears пишет: Подскажите пожалуйста какие диоды лучше использовать для съёма с теслы, я использовал 4 диода HER508, но с ними просадка на конденсаторе при подключении мало-мальской нагрузки конская
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Ток с теслы по всей видимости тоже небольшой.

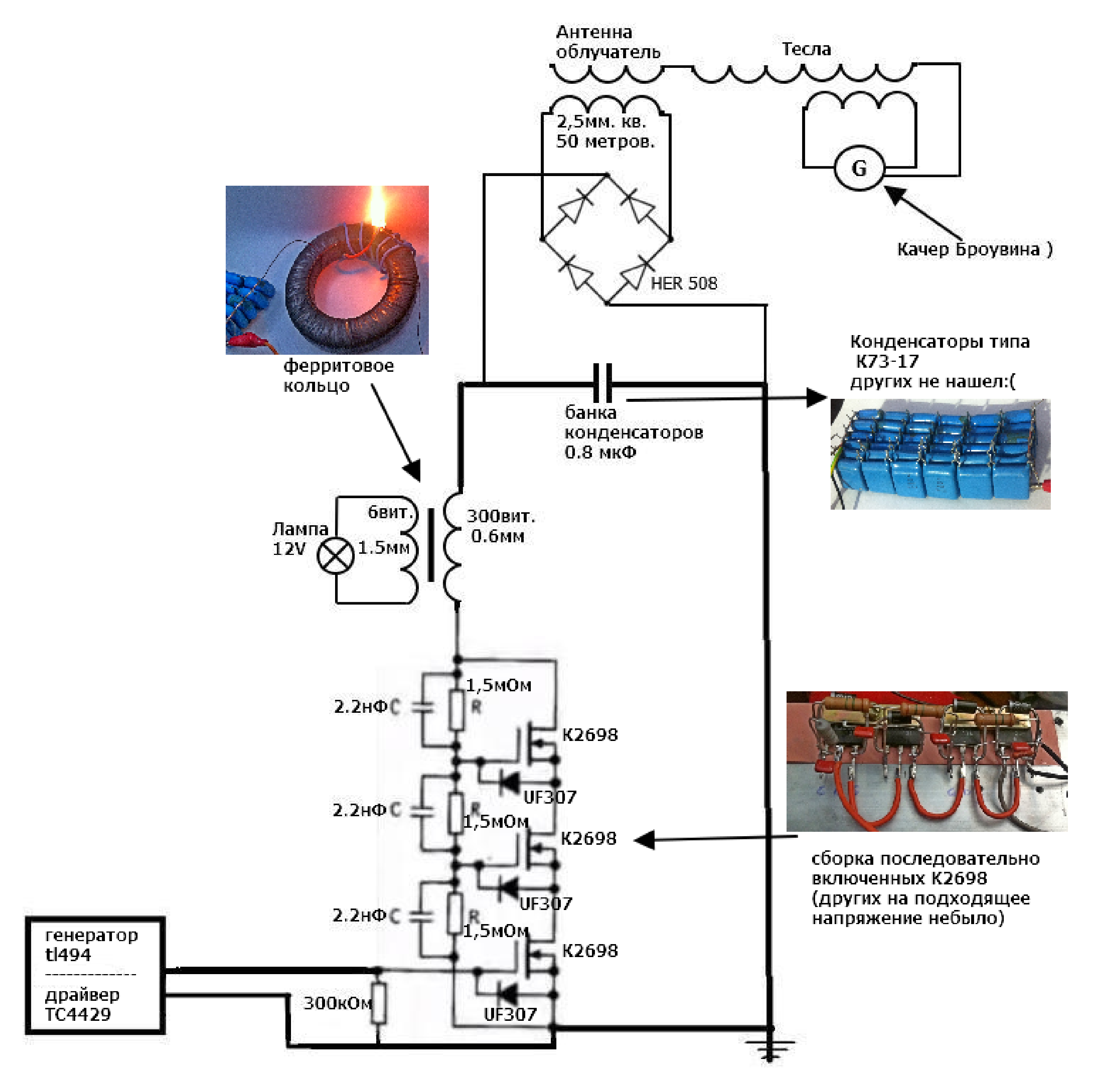

Получилась у меня такая схема:
Данная банка конденсаторов без нагрузки заряжается от теслы очень быстро до 1400вольт,
но как только подключаю этот импульсный сниматель напряжение на банке просаживается не на 100 вольт как у Кулабухова, а на 1100, до 120 вольт. Если подключаю вместо HER508 диоды SFF1005G то просаживается чуть меньше, до 200вольт. Вот и думаю, что тут дело может быть не только в диодах, но и в конденсаторах, может данный тип конденсаторов тупо не успевает перезаряжаться, кто сталкивался?
Контрольная галогенная лампочка на 12 вольт, которая висит на 6 витках на кольцевом феррите, светит только с заземлением, без земли вообще не светит. Частота от 11-15кГц (на 11кГц светит чуть эффективнее). Если скважность 48% то светит хорошо, если уменьшаю скважность до 5-15% почти не светит и напряжение на банке конденсаторов вообще падает до 40вольт.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я тоже думал, что может в конденсаторвх. Поэтому был купивши вима конденсаторы, но тоже само примерно и с ними. Поэтому видно, что дело не в конденсаторах.
" Если скважность 48% то светит хорошо, если уменьшаю скважность до 5-15% почти не светит и напряжение на банке конденсаторов вообще падает до 40вольт."
Это интересно, как уменьшая скважность напряжение может падать на банке? Оно должно увеличиваться.
И какая у тебя лампочка, насколько ватт может напишешь?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Да, логика то тоже подсказывает, что чем короче импульс, тем меньше влияние на банку должно быть, но по факту вот так..Святолуг пишет: " Вот и думаю, что тут дело может быть не только в диодах, но и в конденсаторах, может данный тип конденсаторов тупо не успевает перезаряжаться, кто сталкивался?"
Я тоже думал, что может в конденсаторвх. Поэтому был купивши вима конденсаторы, но тоже само примерно и с ними. Поэтому видно, что дело не в конденсаторах.
" Если скважность 48% то светит хорошо, если уменьшаю скважность до 5-15% почти не светит и напряжение на банке конденсаторов вообще падает до 40вольт."
Это интересно, как уменьшая скважность напряжение может падать на банке? Оно должно увеличиваться.
И какая у тебя лампочка, насколько ватт может напишешь?
Лампочка "Feron", 12V 35W
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Поставил 1 транзистор на 500 вольт, транзистор не вылетает и не греется, просадка стала меньше на 20 вольт, теперь 220в на банках ) еще лампочка стала тлеть и без земли, но с землей раза в 2 ярче. Со скважностью ничего не изменилось, всё так-же - чем меньше её процент тем просадка на банках сильнее вплоть до 10 вольт. Попробовал вместо полевого транзистора поставить тиристор - спалил драйвер 4429.Святолуг пишет: У тебя схема управление, какая-то странная и по всей видемости не правильно. Там несколько полевиков стоит. Достаточно одного. Одного на 1000-800 вольт. Поставь бы хотябы на 500 вольт и парарельно ему трансил на 500 вольт, тогда всё должно быть, как положенно, при короче скважности, будет и короче импульс.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Резисторы мелкие от драйвера на затвор стоят 10 ом, один резистор тоже обгорел но не перегорел и даже не изменил свое сопротивление к сожалению (
