VOYAGE пишет: Дел, Вадим, ну сколько просить ....ну объясняйся во сто крат проще...как для первоклассников. Даже еще проще. Ты вроде не гуру, а уровень держишь их. Ну ну чо внатуре =)

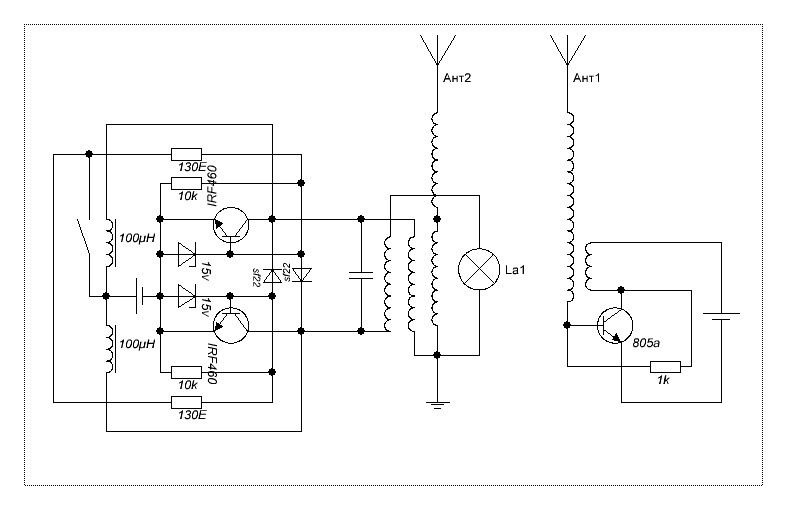

Все что вы пытаетесь выжать из "установки с качером" я обрисовал в простой схеме. Нужен А- резонанс с нагрузкой и Б - резонанс резонатора с землей.
Я бы начал с пыхтелки, которая резонирует с нагрузкой. Кому интересны вот номиналы.

CD4013 пишет: По моим понятиям разгон тут задуман по принципу как в радиолампах или в ЦРТ кинескопе поток частиц в донном случае электронов похоже как рентгеновской лампе есть накал катода и есть ВВ потенциал ускорение ми разгоняем электрон до выделение Рентгеновского спектра излучение.
Может где то ошибаюсь по сколка я не совсем Ядер - физик Но процесс немного похож.

Ув.СВ4014 Так и есть. Весь процесс идет по известной формуле из электроники V = 5,95 • 105√U (м/с),
V = скорость заряженной частицы (электрона, фотона);
U = ускоряющее напряжение.

Сув.
Брянск

VOYAGE пишет: У теслы патент я видел где две катушки попеременно качались одним генератором. Это оттуда?

Верно - все по Теслы..

oktogen пишет: Не в диаметре дело, а в подгонке лц к 1/4 L. А если ещё поймёте как индуктор согласовывать , то у вас стример от 1 ампера и 5 см будет))) изучите правила расчета тт. Есть прекрасный калькулятор, не изобретайте велосипед.

Ув.Octogen

Давайте точно про совмещение LC резонанса и λ/4 резонанса ТЛ (трансмиссионой линии) , так как все параметры должны зависеть только от вторички ТЛ - да.

Про согласование индуктора качера и первой гармоники λ/4 резонанса ТЛ. По-русски это неоднократное повторение сигнала c индуктора выше или ниже или точно к основной частоты λ/4 резонанса ТЛ. Связано оно с особенностями преобразования сигнала с индуктора с применением - ПЧ (промежуточных частот). Допустим, модулируется сигнал частотой λ/4 ТЛ , в 2 мГц и промежуточная с индуктора качера 1,5 мГц. На выходе ТЛ образуются уже 2 частоты: 3.5 мГц (верхняя) и 500 кГц (нижняя). Вот например нижнюю 500 кГц давим , верхнюю излучаем. Плохо давим - будут слышны обе (для ТЛ). ПЧ может быть и двойное и тройное , соответственно и повторение сигнала (гармоник) до хрена , они еще между собой складываются и получим свист и вой в ТМ.

С ув.
Брянск

Пытаюсь для себя а может и для других составить букварь по установке. Как позволяют мои скудные знания то я представляю установку, которая работает по принципу магнетронного эффекта. ГЕНЕРАТОР как я понимаю состоит из катода / граната/ - анода / вторичка теслы и антена/ и электромагнита /индуктор/ .

Катод т.е.- граната при воздействии на него электромагнитного поля индуктора. начинает испускать электроны. Если бы не было магнитного поля, электроны. вытекающие из катода двигались бы в электронном поле вдоль прямых линий. перпеникулярных катоду и все попадали бы на анод. но при наличии перпендикулярного магнитного поля траектории элекронов искривляются силой Лоренца. при прохождении электронов по искривленной линии мимо анода возбудаются мощные электромагнитные колебания. Отсюда и вся логика работы по установке. А все остальное - это погода в доме.
Если я в чем-то ошибаюсь - по-правьте буду признателен.

Смотрим на бухту кабеля заземления Романа Карнаухова - БТГ на 1.5кВт. !!



Длина бухты примерно 18 м до 20 м. плюс длина труб 4 м до 6 м.

Пояснение Романа по частотам , установки и заземлению.

Смотрим. !!

yadi.sk/i/o-8vA6oI33Kc6p

STALKER 1986

Спасибо, все это путями опытов давно известно стало, все как бы в ажуре НО, как бить если мы имеем резонатор с частотой звона с которой мы согласовали нашу ВВ часть по тои же частоте (или в кратностях) учтивая подстроку под волновой резонанс и у нас начинает изменятся частота основного генератора ...
Почему отбросил та в сторону Автогенератор решение ... а если все не в частотах тогда все верно ...

Ну есть одна теорема на данной момент по поводу этого "Деваиса" ,
1. ВВ на работу индуктора индукционно нагревателя не влияет почти не как, исследуя ток в контуре при подаче ВВ потенциала.
2. ВВ облучение влияет на резонатор, работа примой трансформаций (емкостная связь в основе) !!!
3. Возбуждение токов Фуко от индукционно нагревателя переходит примой трансформаций на резонатор (обычной трансформатор - в данном случае понижающий резонансной). Опиты проводились исследуя ток (с помаши токового трансформатора 1 к 50 с нагрузочном сопротивлением 10 ом, ток в контуре до 170А при скважности ПушПул 48%)

... остолное потом

Выводы на данной момент - Агрегат работает как сумматор двух величин задействованных в системе энергии с выходом после преобразования энергий и КПД составляет около 75-90%.

НО при произведение несколько экспериментальный опытов доказано МП индуктора влияет не толкло на частоту ВВ излучателя если он исполнен как автогенератор но и изменяет его спектр частот излучений и прирастает выход по амплитуде и это толка одно наблюдение ...

vasili1952

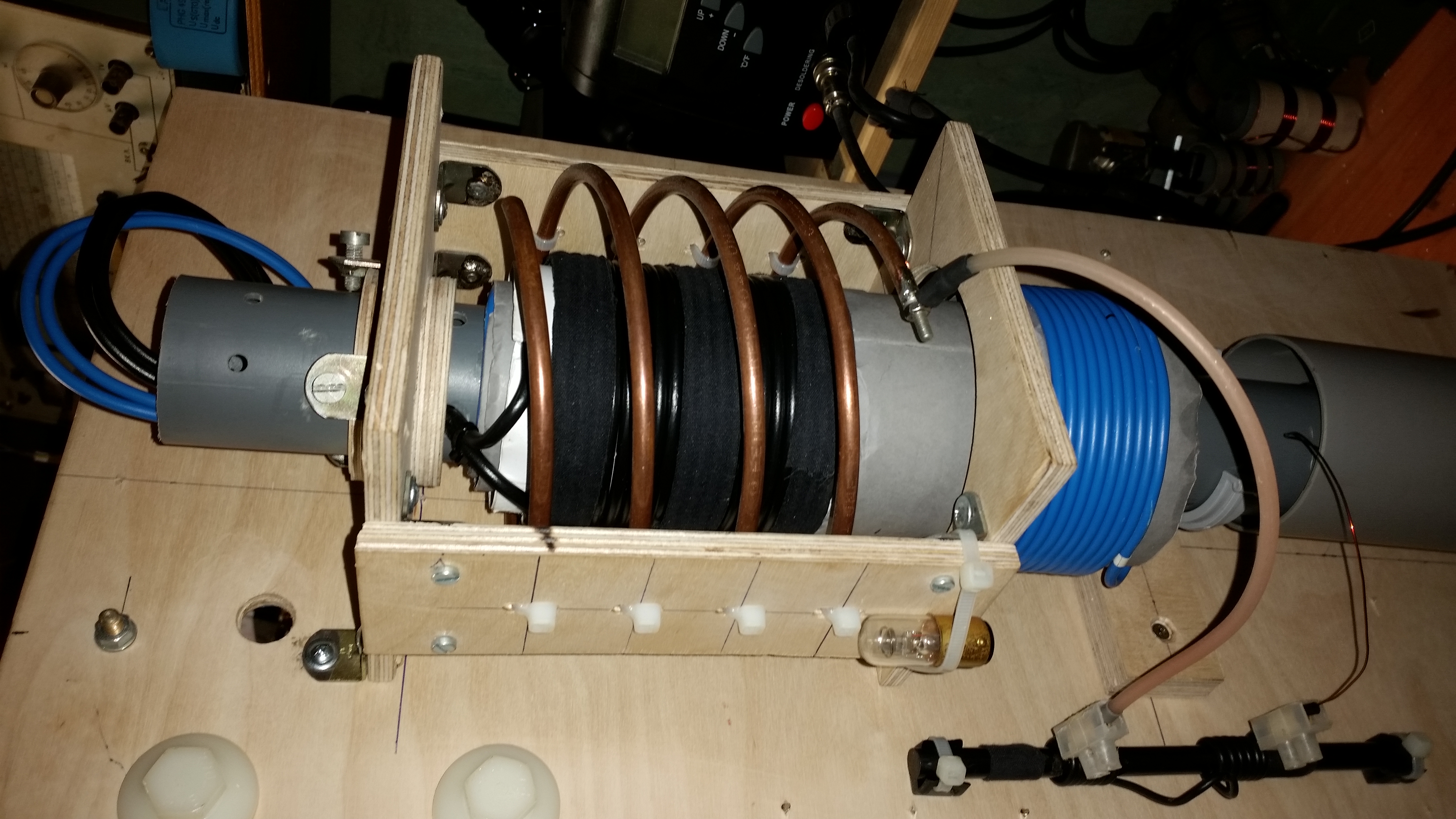

Моей системе резонатор намотан ровна 40м (плюс, минус 10-20см) каркас ПВХ 50мм намотка резонатора без "перехлестов" между слоями трансформаторной картон толщина около 0,35мм, намотка идеально ровна слой ложиться на слой, ВВ обмотка намотана на этом же каркасе расстояние между обмотками 10 см.
Резонанс искал по другой методика - разрежая конденсатор на индуктор (условно индуктор 3-4 витка провода на резонаторе) и получилось около 1,375 мГц. Вот и кручу ВВ на эту частоту а индукционку на 13,75кГц.

Есть хороший видео про эту методику настроики похоже в этом канале
www.youtube.com/channel/UCcOMXY8fm1Gn4H8ktdQtmvg/feed

Теслу сам гнал и до 4 мГц но толка по схеме двухтактного генератора Армстронга на полевиках такая может теоретически и до 7 мГц работать но жаль она авто генераторная ну тип "качер" как тут все называет.
Пока пользуюсь Твердотельной Теслой с генератором до 3 мГц.

тут линк на ВЧ теслу
users.skynet.be/BillsPage/TeslaPage.html
