Схемы

AlexFree пишет: поправлено расположение (кд) диода

да, был не правильно диод на первичке подкдючен, на вторичке правильно, это меня запутало и показаломь, что точки не правильно поставлены.

uralev пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Foreigner пишет:

Vader пишет: Олег, а можно схему с номиналами для блока питания 24-150?
Заранее спасибо!

Вот набросал на скорую руку. Дело в том, что я не всегда рисую схему, а просто сразу делаю печатку...

Аможете выложить печатку для этой схемы если есть? Желательно в формате с возможностью редактирования.
Заранее спасибо!

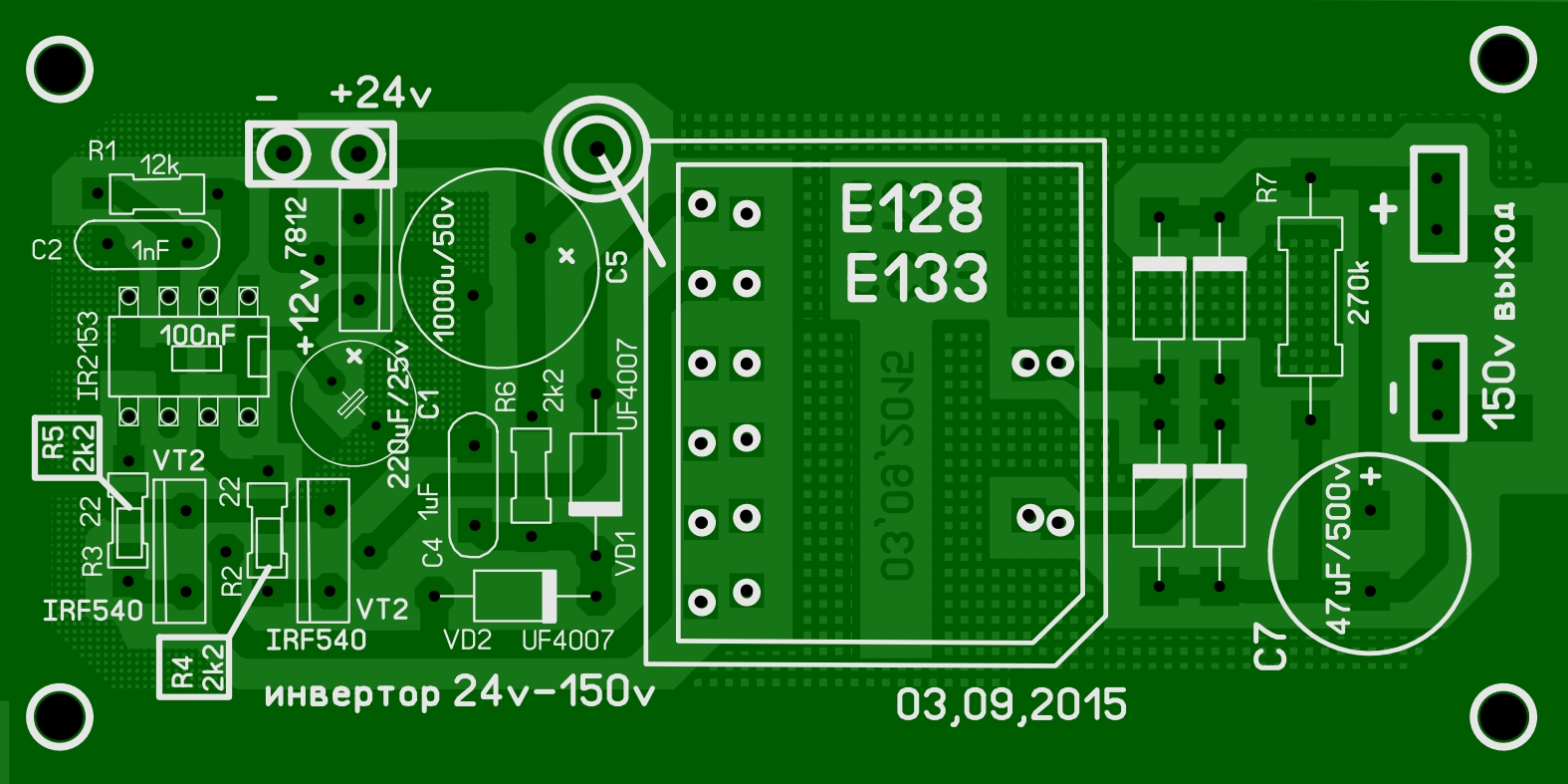

Вот я перерисовывал в программе может такая сойдёт.

soufianemb
Можно вопрос?какая схема включения бифиляр- индуктор -горшок.а то бьюсь уже сколько времени ничего с СЕ не получается нет прибавки.пробывал разные схемы все бесполезно.Вы на видео сказали"дело было не в бобине......." а в чем?с уважением!

советуйу посмотрет видео и поцитат коментари видео ...

freeenergyinfo
Видео смотрел эффект видел.у меня лампы вспыхивают но не до той мощи (яркости) и для CE этого недостаточно.поэтому и спрашиваю схему у soufianemb может как-то по своему подключил катушки.

Zvik пишет: Всех приветствую.
Собираю установку Руслана по последней схеме с управляемой теслой на 74нс14 и 74нс4060 в пуше и 74нс00 в управление теслой.
Поймал резонанс на индукторе. Все как описывал Руслан на видео, Индуктор греется слегка, ФАПЧ держит резонанс. С подключением лампочки напрямую к гранате меняется частота резонанса и падает потребление. Включение через диодный мост решает эту проблему. На выходе с моста поставил временно 1мк, жду пока приедет 2х4.7мк. В качестве нагрузки повесил 40вт лампочку, и получил на выходе с мота 75В. Тесла не подключена естественно при настройке идуктора и гранаты
В чем теперь вся моя сложность и непонятки.
Я пересмотрел все видео от Руслана, прекрасно понимаю как настраивать индуктор с теслой и что куда и как подключать и заземлять, но!!! Ни в одном из видео я не нашел упоминания о настройке самой гранаты и о том, чего надо добиться подбором конденсатора на гранате. Если предположить, что данным конденсатором подбирается резонанс гранаты, т.к. Руслан неоднократно говорил, ловить надо резонанс в резонансе, то в моем случае этот конденсатор составляет 123.5нан, при подключении его параллельно гранате у меня вовсе падает выходное напряжение почти до нуля и падает потребление пуша. Правда я не пробовал поменять местами выводы индуктора и крутить по новой подстройку частоты пуша.

А с чего Вы решили , что в той схеме, которую собираете есть вообще петля ФАП(петля фазовой автоподстройки)во всех схемах на 4046 собран обычный компенсатор задержки, который настраивается в ручном режиме и слежением за резонансом в автомате речи вообще не должно быть.

shad пишет:

Zvik пишет: Всех приветствую.
Собираю установку Руслана по последней схеме с управляемой теслой на 74нс14 и 74нс4060 в пуше и 74нс00 в управление теслой.
Поймал резонанс на индукторе. Все как описывал Руслан на видео, Индуктор греется слегка, ФАПЧ держит резонанс.

А с чего Вы решили , что в той схеме, которую собираете есть вообще петля ФАП(петля фазовой автоподстройки)во всех схемах на 4046 собран обычный компенсатор задержки, который настраивается в ручном режиме и слежением за резонансом в автомате речи вообще не должно быть.

shad, ты что с дуба упал? Учи букварь по PLL 4046 . Детский сад...

sourceid=opera&ie=UTF-8&oe=UTF-8]PLL 4046[/url]. Детский сад...[/quote]
Конвертер берём конкретно CD4046 для получения резонанса ток и напряжение в контуре(имею в виду резонанс токов в трёх витковом контуре)должны быть в одной фазе.Что мы имеем : токовое колечко сигнал тока в контуре который через неинвертирующий усилитель подаётся на усилитель формирователь, затем на фазовые компараторы CD4046, прекрасно.Ток и его фазу отследить можно.Далее нам нужен сигнал напряжения , чтобы также мы смогли отследить фазу этого напряжения.Этого сигнала нет.Что-же имеем на самом деле, а имеем RC цепь т.е линию задержки сигнал после которой подаётся на 3 вывод фазовых детекторов.Этот сигнал именуется в одних схемах "Фаза в горбушку синуса" в других"Опережение".Что он делает ?А он формирует отрицательную задержку dT(dead-time драйверов ,ключей, микросхем и т.д)Замечу, что на эту настройку извне ничто не влияет кроме нашей отвёртки, и о какой ФАП может идти речь?

Во первых, в тех пределах девиации частоты погрешность от фиксированной задержки будет непринципиальна. Во вторых, кто мешает юзать PLL в режиме с умножением промежуточной частоты и привязать задержку к периоду контура? В третьих, кто мешает добавить цепь контроля и потенциала в контуре?

Конвертер к чему кривить душой во всех схемах Акулы и ему производных слежение за резонансом контура в автоматическом режиме отсутствует.На 4046 собран обычный компенсатор задержки.Насколько я понимаю для действительно работающего ФАПЧ нужно два сигнала -это сигнал тока и напряжения.При равенстве фаз этих сигналов на выходе 4046 имеем свободную частоту контура.Вот этим я сейчас и занимаюсь.
