Foreigner? не раскажешь поподробнее о функции этого DC24 вольт/150 вольт преобразователя. Ни как не пойму? почему он на Теслу идет на первичку?

А если подумать?

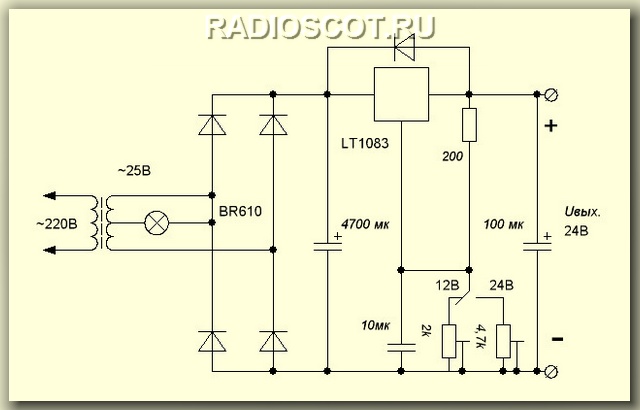

подскажите а блок питания нужно только импульсный применять для самозапита или вот такой можно собрать по схеме ниже?

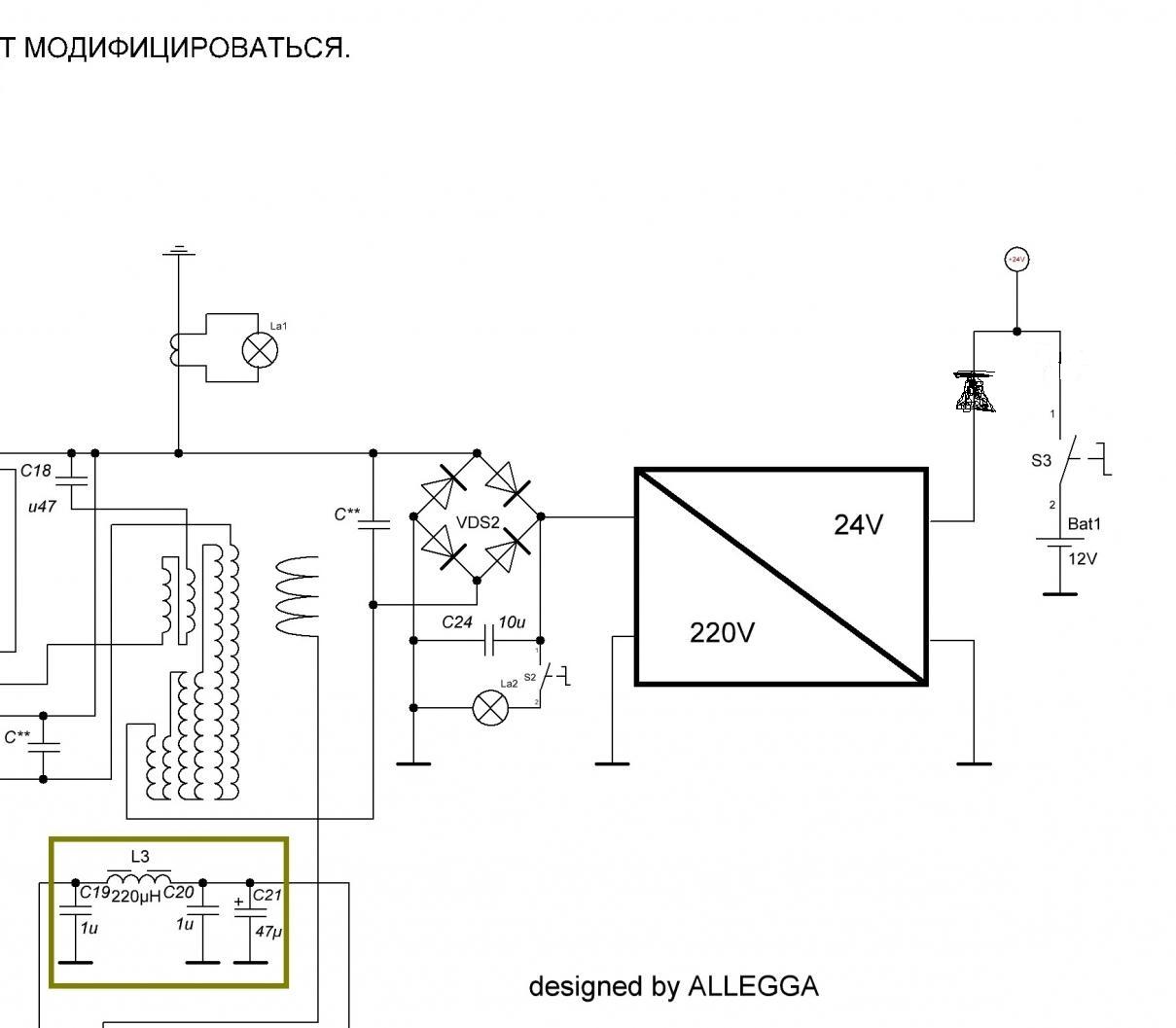

уточнение по схеме (а именно положение диода в цепи блока питания) у Руслана вот так стоит



если смотреть это видео на 5минуте50секунде - то там все видно


предположу что диод из блока питания нужен всего лишь для защиты блока питания, когда мы подключаем батарейку для запуска установки - ток не должен входить в блок питания - поэтому и стоит диод

VOYAGE пишет: Можешь собрать и сам. Но проще купи. Я купил 12В 3А. входное напряжение от 90вольт. Он стоит в среднем 700р. Зато собран грамотно и с защитами всякими.

3Ампера мало! у меня качер аж 4Ампера ест - без пушпула. Блок питания должен быть - 220 на 24вольта на 6,5Ампер лучше - чтоб 10 Ампер держал. Тока где такой найти?

Ген для опытов. В разделе "СХЕМЫ" думаю уместно поделиться полезным опытом
Проверенная мной рабочая схема генератора 1-30 Мгц., синус, разнофазный прямоугольник. Минимальный шаг 10 гц.
(Arduino based VFO with AD9850 DDS)
Лёгкая модификация программы даст (если надо) диапозон вых. частоты 10 Гц.- 40 Мгц. с шагом 1 Гц.
В китайском интернет-посылторге обошлось 972 руб.
Ссылка на видео с ссыльной программой и схемой:

Cсылочку на товар можно?

tivton пишет: Cсылочку на товар можно?

Arduino Nano
ru.aliexpress.com/item/Free-Shipping-Nan.../2021663360.html?s=p

Дисплей 1602
ru.aliexpress.com/item/1602-162-16-2-Cha...ight/1684755256.html

AD9850 DDS генератор сигналов модуль 0 - 40 мГц
ru.aliexpress.com/item/New-AD9850-DDS-Si...ment/2019827397.html

Энкодер
ru.aliexpress.com/item/1PC-New-Top-Sale-...ping/1952673484.html

Мечта радиогубителя теперь у меня на столе. Но присылать просил других людей. Интернетпосылторгом пользоватся не умею.
При заливке скетча, возникли проблемы. Пришлось искать мастера - ардуинщика который полчаса возился, кое что изменил и запустил ген. Ещё для Arduino Nano трудно найти драйвер. (у меня W7-64). Кого интересует, в архиве есть всё и указания как надо делать, плюс драйвер.
Архив - схема, прог., рекоменрации: yadi.sk/d/NBzP1XBfgCWPV
драйвер: yadi.sk/d/ww6uQY5DgCWng

Есть кто умеет прогу на ардуинку писать?? скинь им ссылку realstrannik.com/forum/svobodnaya-energi...i-regeneratsiej.html

Vader пишет: Перерисовал

Вложенный файл:

Имя файла: TopRuslanB3.zip
Размер файла:25 KB

Кто-нибудь на самозапит вышел?
