VOYAGE пишет: забей на эту схему. Эта схема изначально сделана дикпостом. Но сумрачные гении ее обезобразили. Собирай схемы олега.

Речь не о схеме и собираю немного другое. Просто такое же схемное решение и нужно на 4046 регулировать скважность и частоту, вот и спрашиваю как.

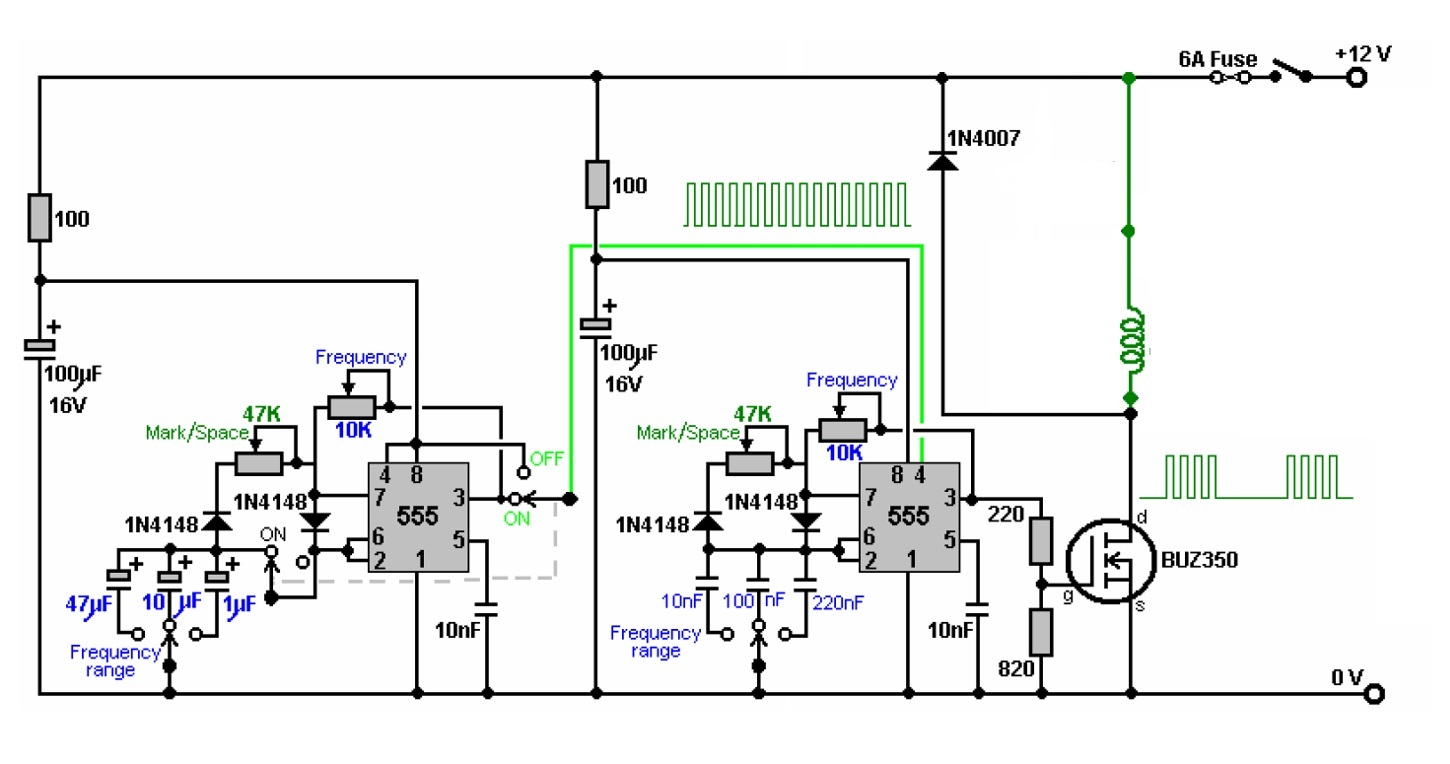

есть схемка генератора пачек прямоугольных импульсов полный мост?

Привет всем!

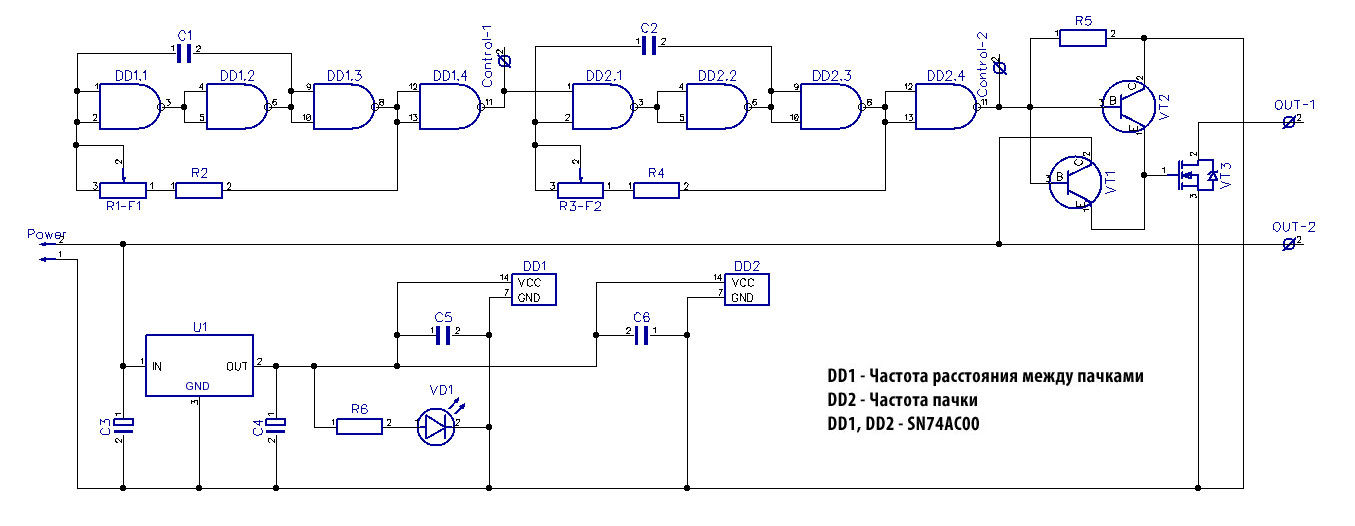

Предлагаю вниманию оптимальную схему для формирования штакетированных импульсов.

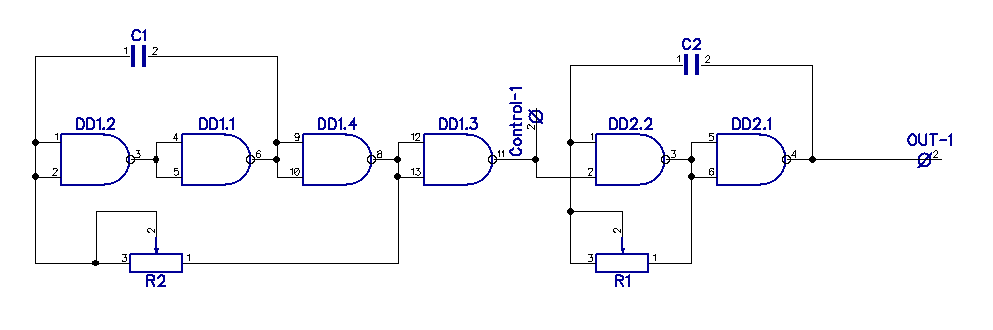

В схеме 2 генератора. Один (DD1) задает частоту последовательности, второй (DD2) частоту пачек.
Схема работает сразу после сборки и не требует настройки, за исключением подбора RC цепочки для определения частоты.

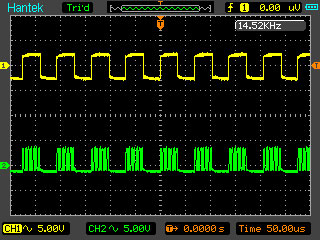

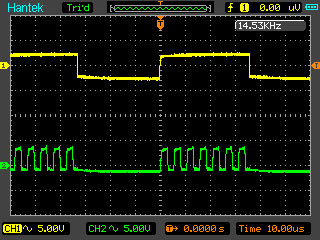

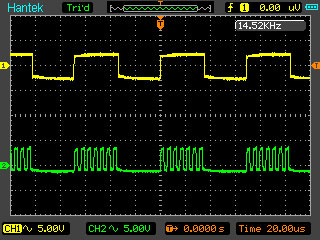

Осциллограммы прикладываю









Перечень элементов следующий:
DD1 - SN74AC00
DD2 - SN74AC00
U1 - L7805
VT1 - BD139
VT2 - BD140
VT3 - IRF540N (39Ns на включение) или подобный

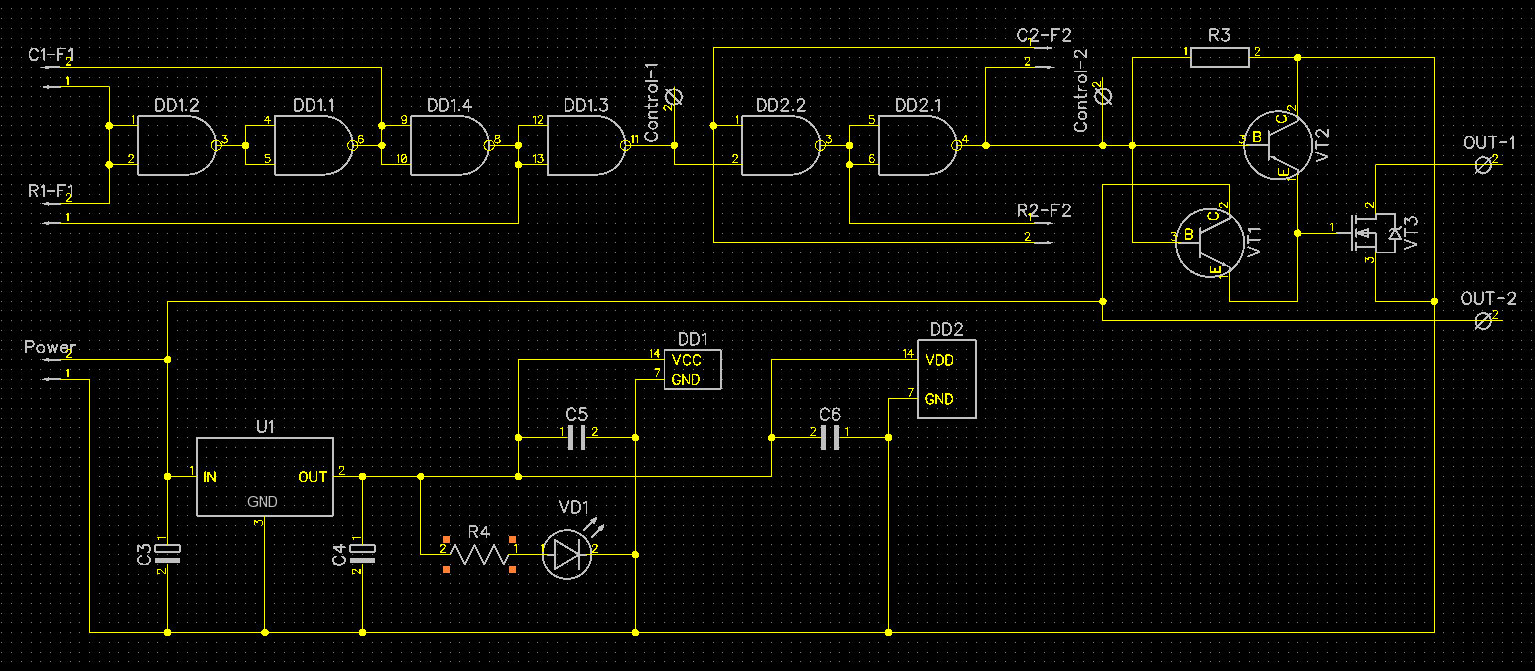

P.S. схемку немного подправил и поставил одинаковые микросхемы. Так стабильнее работает и максимальная частота выше.
Предыдущая схема спрятана под спойлером:

не проще ли будет

Кому как. Для этого и создан этот раздел, что бы любой новичок смог выбрать для себя удобную и приемлемую схему.
Что касается предложенной схемы, то генераторы на логических элементах работают стабильно. Отсутствие большого кол-ва резисторов не вносит искажений и не требует кропотливой настройки
А вообще, в схеме всего 6 основных деталей. Все остальное обвязка. Куда уж проще



P.S. схемку немного подправил и поставил одинаковые микросхемы. Так стабильнее работает и максимальная частота выше.

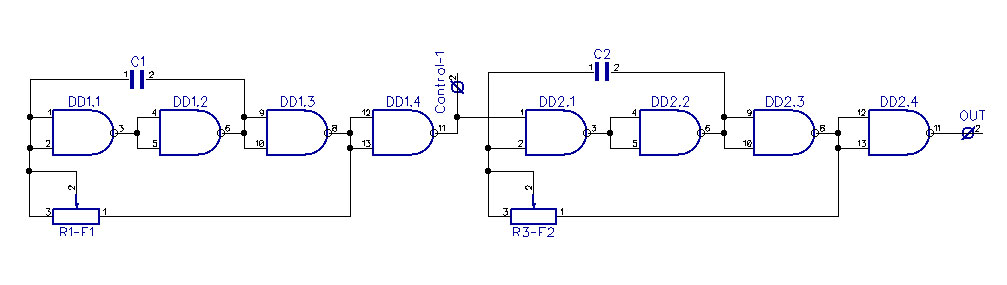

Предыдущая схема спрятана под спойлером:

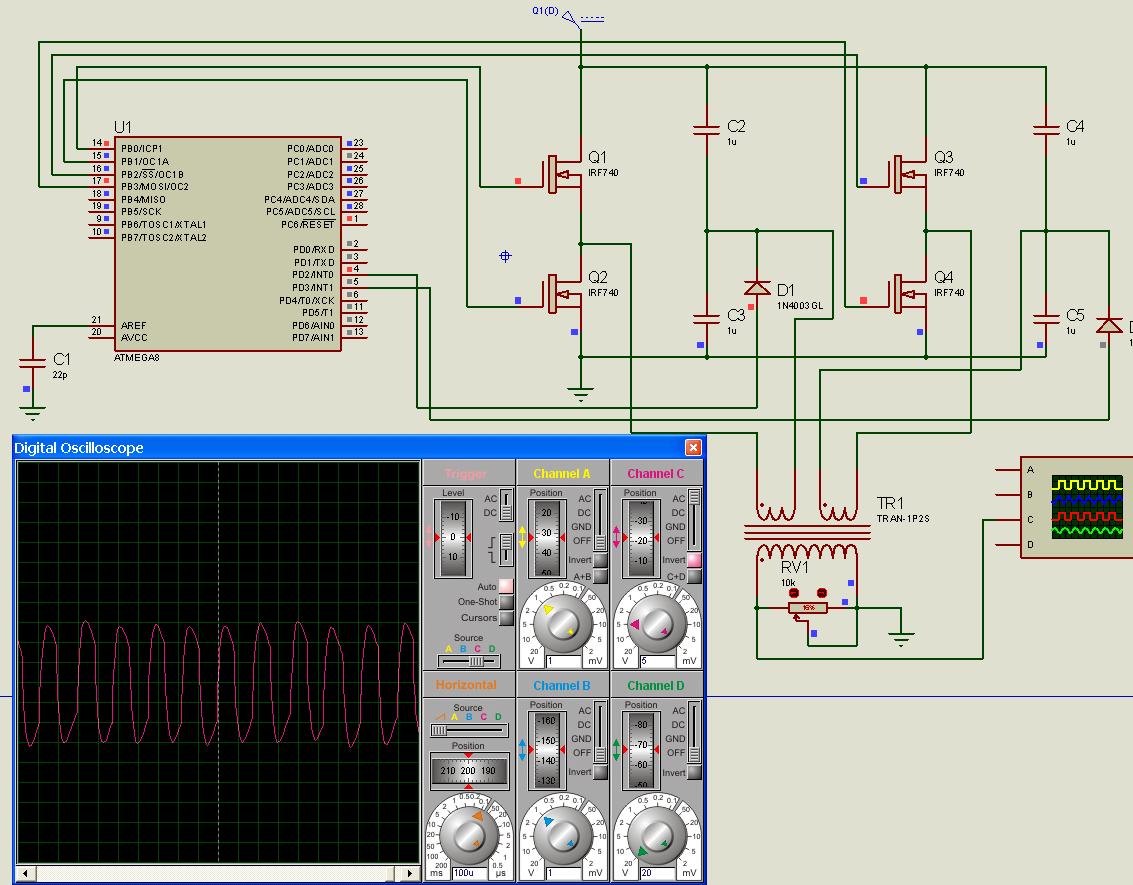

Как то экспромтом получилось наваять генератор управляемый индуктивностью на АTMEGA8. Как известно при изменении трансформаторной нагрузки меняется индуктивное сопротивление обмоток . Я попытался это использовать для увеличения частоты генератора при увеличении нагрузки.
Схему проверил только в протеусе. Поигрался и бросил по тому что пришла другая идея , но вдруг кому пригодится. В архиве все.






исходник на ассемблере в avrstudio

Ребята, всем привет, а есть ли у кого схема установке с фапч, и еще вопрос как сделать блок запуска и остановки установки, есть ли у кого печатные платы в лай формате для фапч? спасибо харанее с уважением Дмитрий

а я думаю собирать по этой схеме realstrannik.com/forum-strannikov/ustano...html?start=234#12594, или она не полная и с ошибками?

какая фольга???
установку поместить в клетку Фарадея
