Выставка

Подключил плату синхронизации. Делал так же по схеме Олега - realstrannik.com/forum/ustanovka-kulabuk....html?start=126#9192
Печатка: realstrannik.com/forum/ustanovka-kulabuk....html?start=126#9197

Всё заработало сразу (мы и не сомневались), за что Олегу ещё одно спасибо!

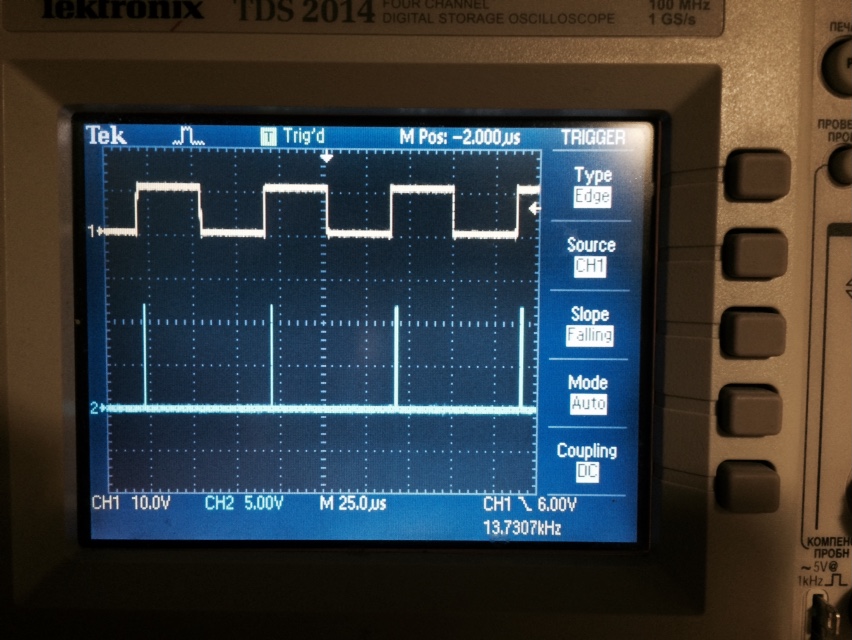

Жёлтый луч - сигнал с одного из затворов на плате пуш-пулл, синий луч - сигнал с платы синхронизации:

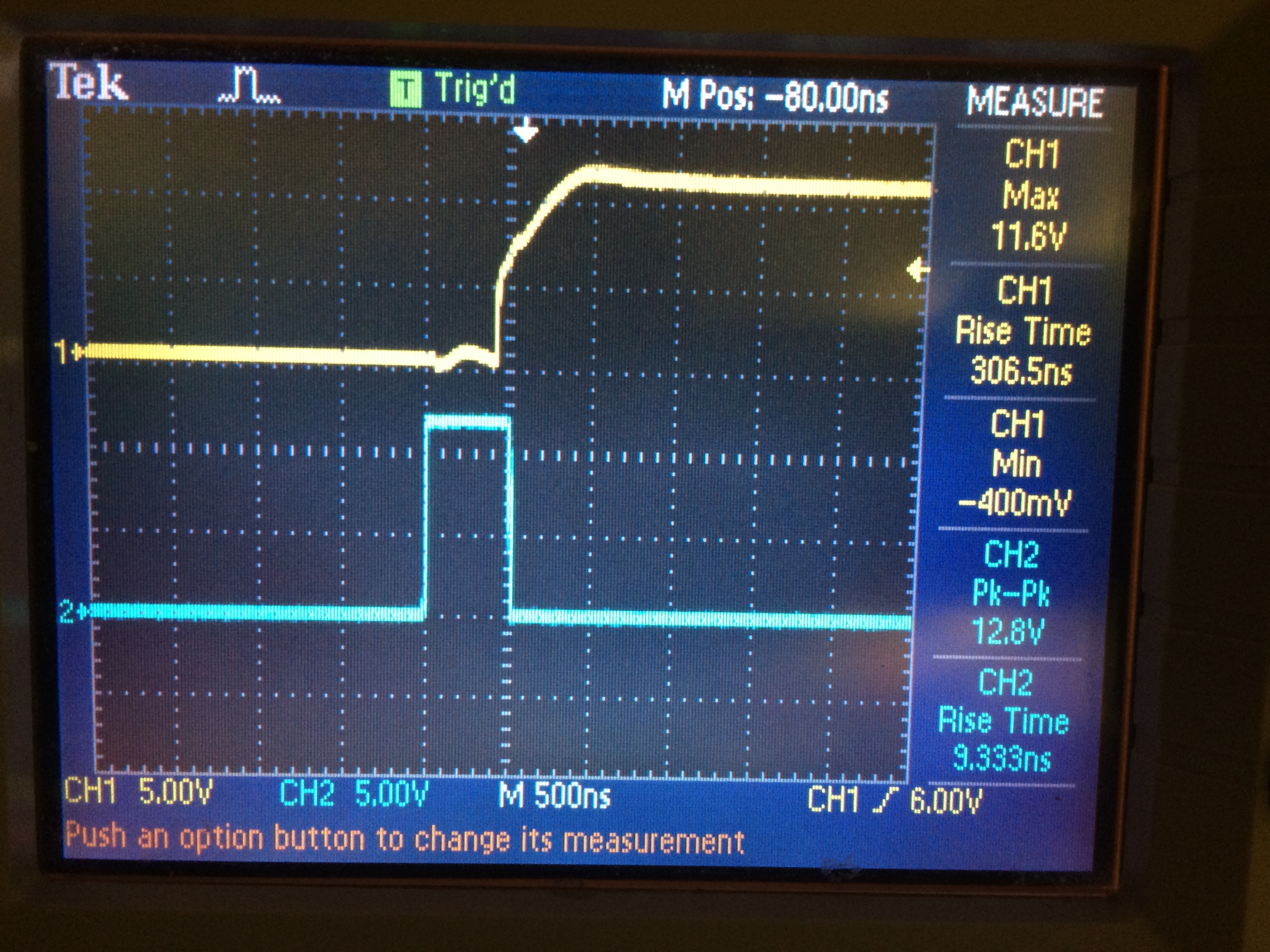

Импульсы можно двигать внутри периода и изменять ширину от 200 до 1000нс:

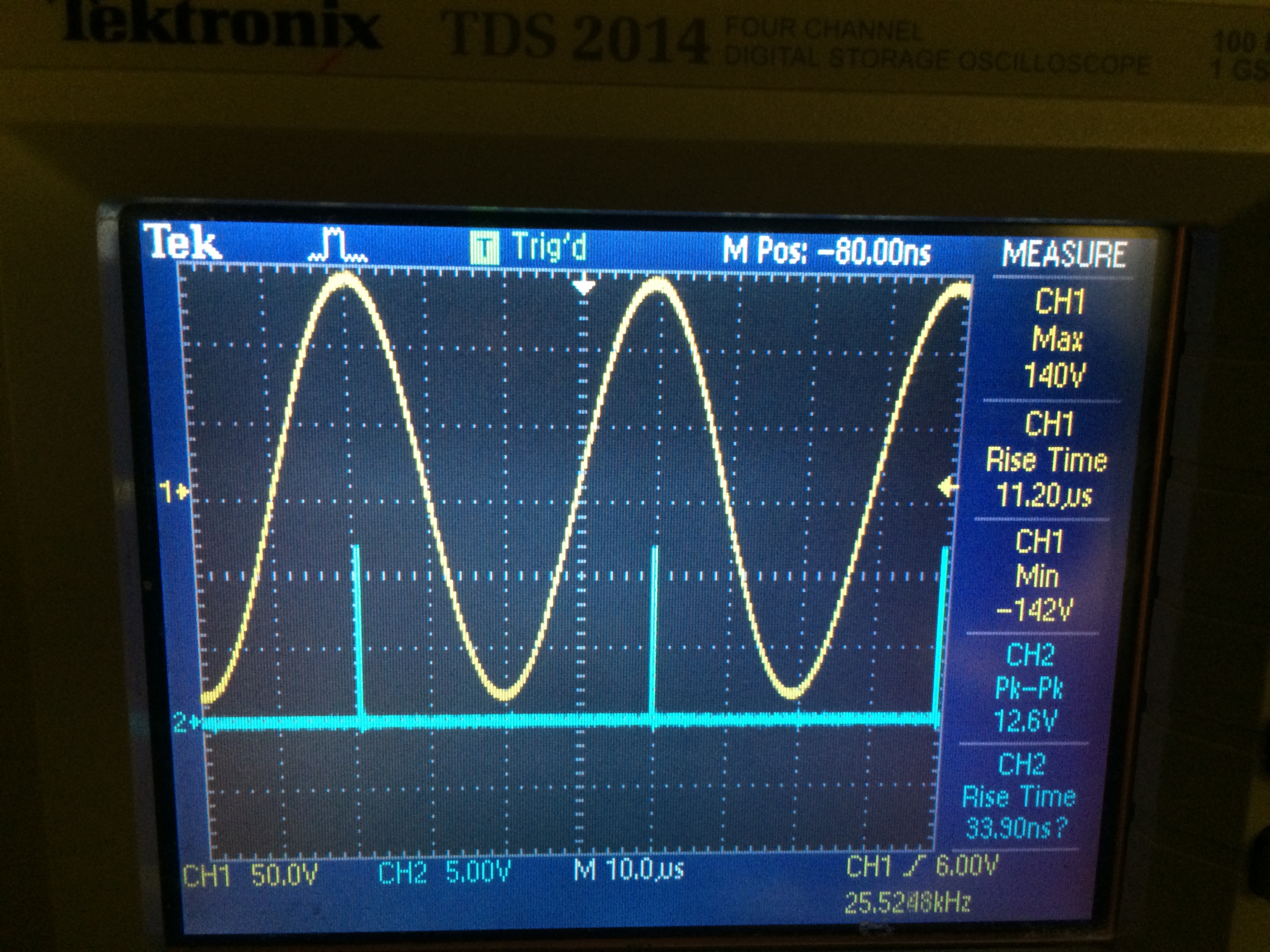

Под нагрузкой - в трубу вставлен огромный ржавый гвоздь, к выводам гранаты подключена лампа 95W. Потребление около 3А. Жёлтый луч показывает сигнал на резонансном конденсаторе. Немного ухудшились фронты импульсов с платы синхронизации.

rinus Спасибо за схемы ! Ребята гляньте , все ли правильно подключил , в подклю
чении горшка все правильно ?
www.dropbox.com/s/2m20o23v75wpusj/1.0000?dl=0
https://www.dropbox.com/s/2m20o23v75wpusj/1.0000?dl=0
поступил сигнал что ссылки на фото не открываются ! если есть ресурс не блокирующий , подскажите !
www.dropbox.com/s/3u0uzug39fjny3r/2015-0...%2008.46.13.jpg?dl=0

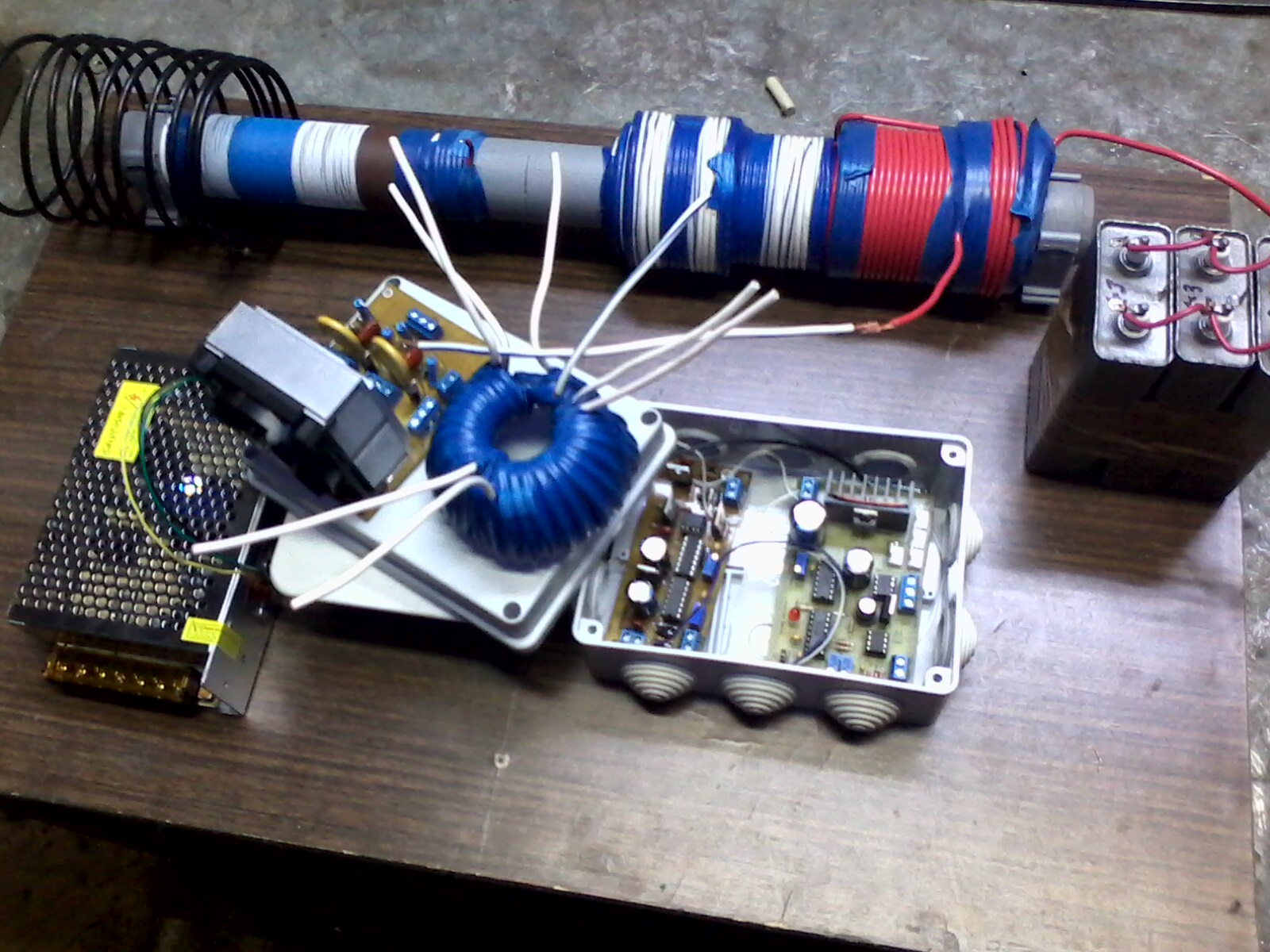

Собираю компоненты для сборки. Некоторые компоненты ещё не готовы.
Как видно индуктор на гранате намотан пока длинной в половину гранаты. Посмотрю что с этим делать во время испытаний.

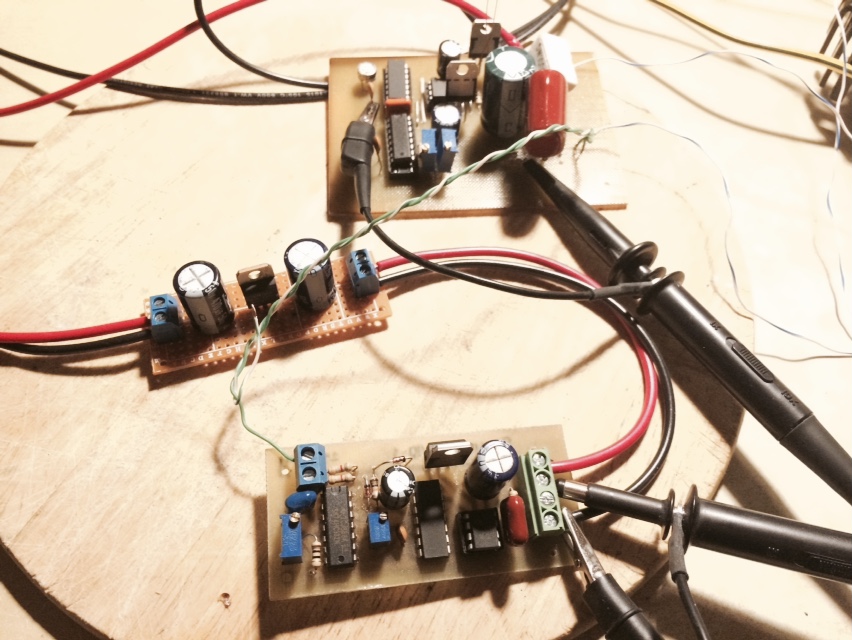

Платы собирал по схемам rinus. Проверил на осциллографе всё работает. А там дальше видно будет.

Vader пишет: Я тоже, наконец, допилил DC24-150V по схеме из поста #9799. Напряжение на выходе получилось 130V. Наверное, этого достаточно?
Заработало сразу. Ток ХХ 0.09А, частота 63.4 кГц.
Спасибо Олегу!

Здравствуйте! Tr1 какие моточные данные или марка если готовый использовали, можете сообщить? С уважением.

tesla-nsk пишет: Здравствуйте! Tr1 какие моточные данные или марка если готовый использовали, можете сообщить? С уважением.

Трансформатор из компьютерного блока питания, ERL-35C

Дело движется ( на зло лодырям…)

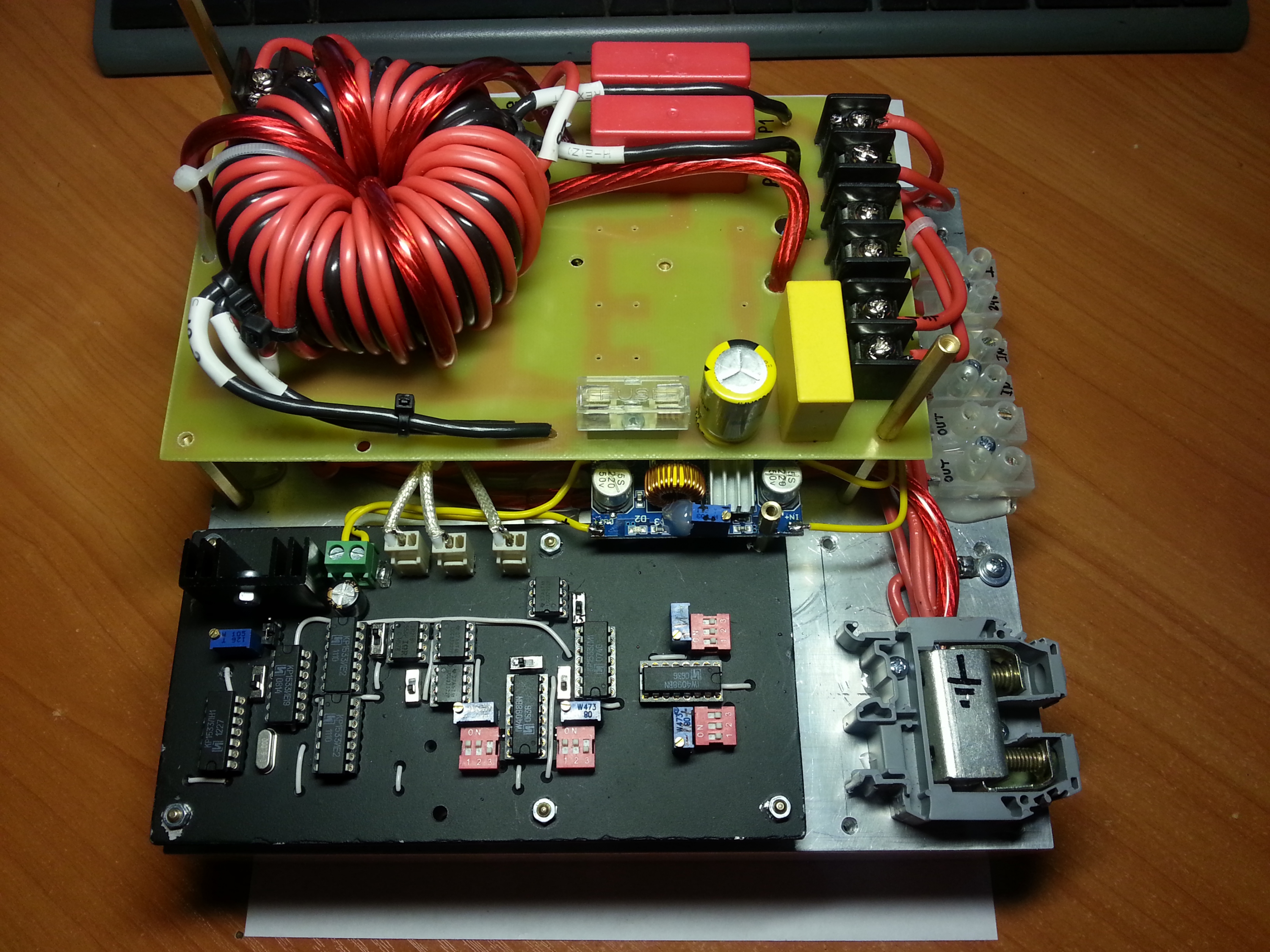

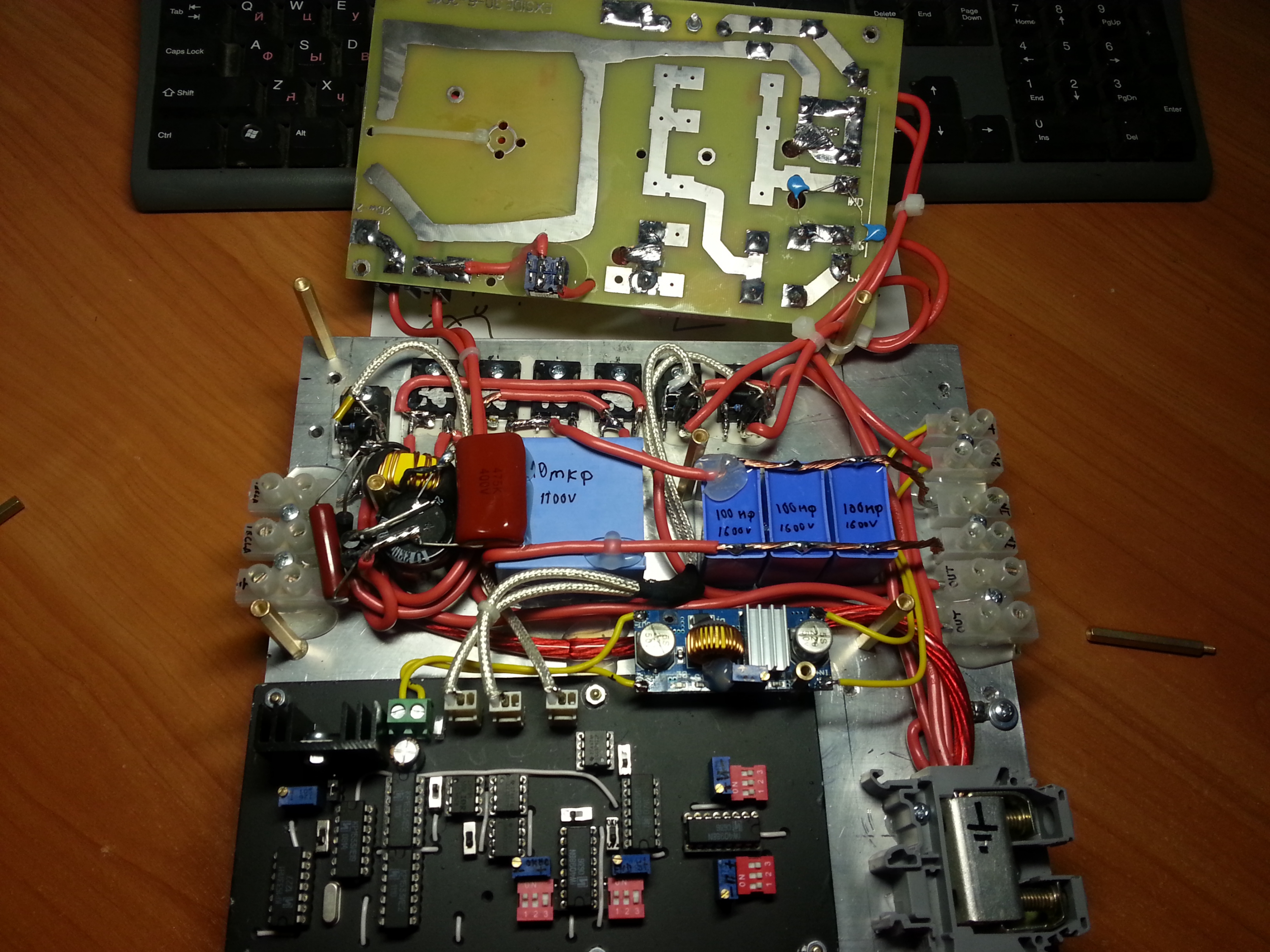

Предварительная такая сборка всего необходимого для БТГ.

Ярмарка. Шучу.

Кто-нибудь ещё такой ерундой занимается?
