эффект самозапитки

6 года 2 нед. назад
atom
Новый участник
Новый участник
Сообщений: 1
Больше
эффект самозапитки #63542

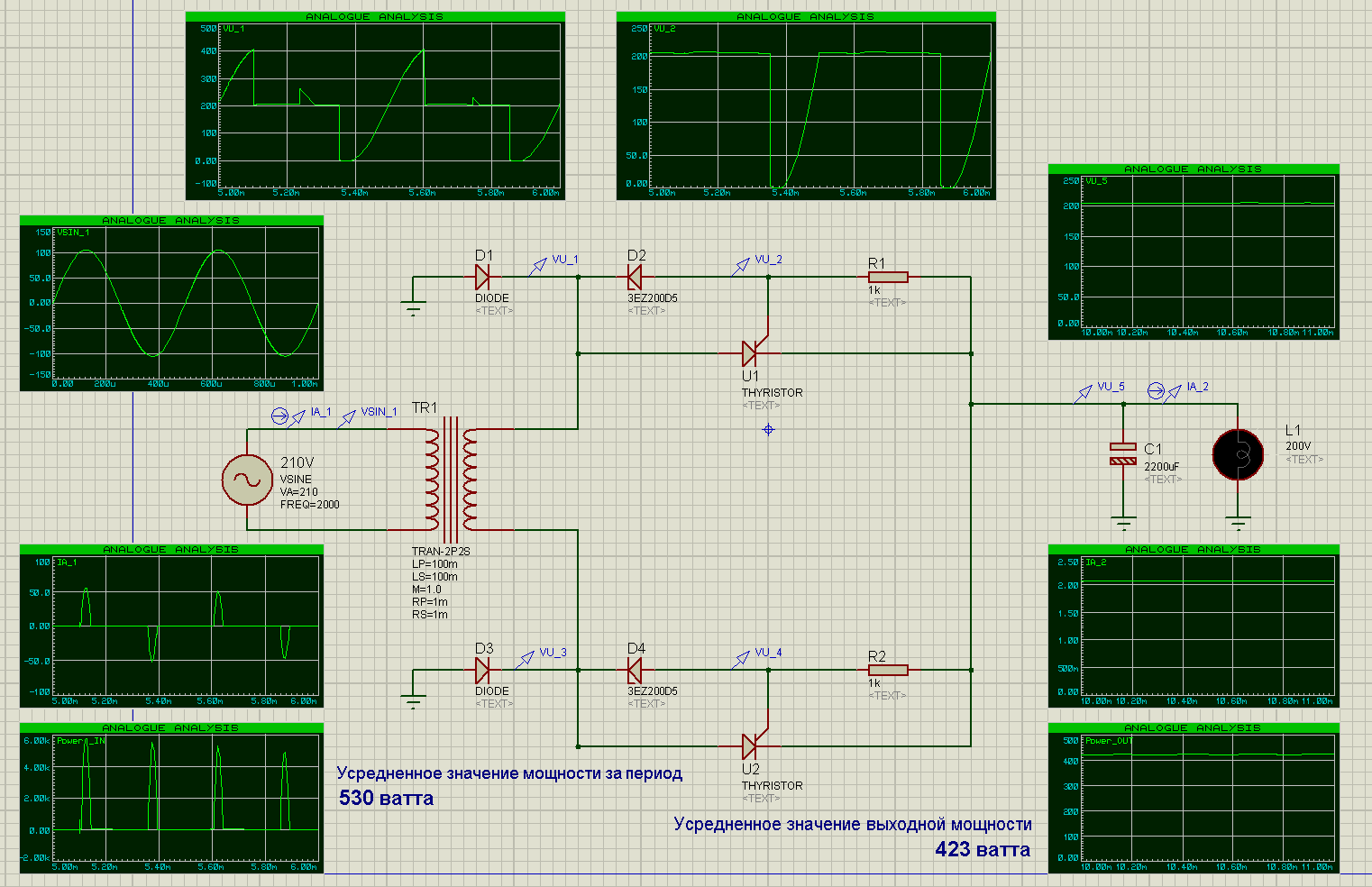

kpyu3 пишет: Прилагаемая схема дает в симуляторе интересный результат.
Потребление от источника (синус 210В, 2000Гц) всего 0,031А, что соответствует мощности (без учета cosФ) 6,5Вт (с учетом cosФ и того меньше). В то время как на выходе 180В при токе 18А. Это соответствует мощности 3240Вт.


конечно дико извиняюсь... нО в симуляторе Proteus-а полупроводники СЕ-шничают)))
Можно на диодах ген с самозапитом в Proteus нарисовать... но в болтах и гайках это нЕработает... проверенно((
Спасибо сказали robusy, jay8029
Тема заблокирована.
6 года 2 нед. назад 6 года 2 нед. назад от robusy.
robusy
Захожу иногда
Захожу иногда
Сообщений: 55
Больше
Автор темы
эффект самозапитки #63543
kpyu3,

Спасибо, но никак не разберусь с торрентами
Чтоб два раза не вставать добавлю по заявленной теме, что у меня такой ффект был вот в этой схеме
С уважением
Вложения:
Тема заблокирована.
6 года 2 нед. назад 6 года 2 нед. назад от yurum.
yurum
Живу я здесь
Живу я здесь
Сообщений: 2044
Больше
эффект самозапитки #63545

kpyu3 пишет:

robusy пишет: КруиЗ,
если можно, дай, пожалуйста, ссылку где можно скачать такой симулятор

С уважением

Выбирайте источник:
xrutor.org/torrent/262725/proteus-7.10sp0-12325-2011-pc/
www.ex.ua/94028792

оба источника выдают это

вот здесь торрент щас вроде качаю
www.radioingener.ru/skachat-proteus-7-10...-processov-v-sxemax/
Тема заблокирована.
6 года 2 нед. назад
Xrom
Модератор
Модератор
Сообщений: 246
Больше
эффект самозапитки #63621
ставьте прогу www.psiphon3.com/ru/download.html

radiomoduli.ru Разработка и производство электроники на заказ
Тема заблокирована.
6 года 2 нед. назад
Mibor
Давно я тут
Давно я тут
Сообщений: 117
Больше
эффект самозапитки #63625

atom пишет: . нО в симуляторе Proteus-а полупроводники СЕ-шничают)))..

Да вроде всё нормально.. ЗСЭ рулит... :)



С ув.
Вложения:
Спасибо сказали kpyu3, atom
Тема заблокирована.
6 года 2 нед. назад
kpyu3
Давно я тут
Давно я тут
Сообщений: 130
Больше
эффект самозапитки #63630

Mibor пишет: Да вроде всё нормально.. ЗСЭ рулит... :)

Основная идея – съем зарядов в момент максимума ЭДС. Нам нужно точно выбрать время срабатывания ключей, когда переходные процессы в трансформаторе уже прекратились. Т.е. здесь разнесены во времени ЭДС и ток. Сначала наводится ЭДС, и в момент максимума снимаются заряды (ток). Интересно, что в момент съема зарядов тока в обмотке нет. Ток существует только на участке вывод обмотки – ключ – обкладка конденсатора. Поэтому нет влияния на первичную обмотку. Трансформатор работает в режиме холостого хода. Соответственно габаритная мощность трансформатора может быть в десятки раз меньше выходной мощности системы.
Тема заблокирована.
6 года 2 нед. назад 6 года 2 нед. назад от yurum.
yurum
Живу я здесь
Живу я здесь
Сообщений: 2044
Больше
эффект самозапитки #63633

kpyu3 пишет: Основная идея – съем зарядов в момент максимума ЭДС. Нам нужно точно выбрать время срабатывания ключей, когда переходные процессы в трансформаторе уже прекратились. Т.е. здесь разнесены во времени ЭДС и ток. Сначала наводится ЭДС, и в момент максимума снимаются заряды (ток). Интересно, что в момент съема зарядов тока в обмотке нет. Ток существует только на участке вывод обмотки – ключ – обкладка конденсатора. Поэтому нет влияния на первичную обмотку. Трансформатор работает в режиме холостого хода. Соответственно габаритная мощность трансформатора может быть в десятки раз меньше выходной мощности системы.

ну даааа . как видно из схемы стоит im200zs5 который открывает тиристор при достижении 200 вольт до перехода синуса через 0. чтоб сильно немучаться со схемой и детальками. можно купить в магазине дриммер или кнопку с дрели ими тоже можно врубать внутренний симистор когда захотите эт тож самое. ну и глядеть как нагрузка ничё небудет потреблять
добавлю.... после дримера поставить мостик и будет 100% совпадения принципа этой схемы
Спасибо сказали kater
Тема заблокирована.
6 года 2 нед. назад
robusy
Захожу иногда
Захожу иногда
Сообщений: 55
Больше
Автор темы
эффект самозапитки #63646
Уважаемый модератор,
из 1200 просмотров нет ни одного поста по заявленной теме.
Народу сказать нечего
Обсуждать разные схемы можно и в других темах

Закройте, пожалуйста, тему

С уважением
Тема заблокирована.
