Улучшение генерации за счет насыщения сердечника

2 года 4 мес. назад
robusy
Захожу иногда
Захожу иногда
Сообщений: 55
Больше
Автор темы
Улучшение генерации за счет насыщения сердечника #54362

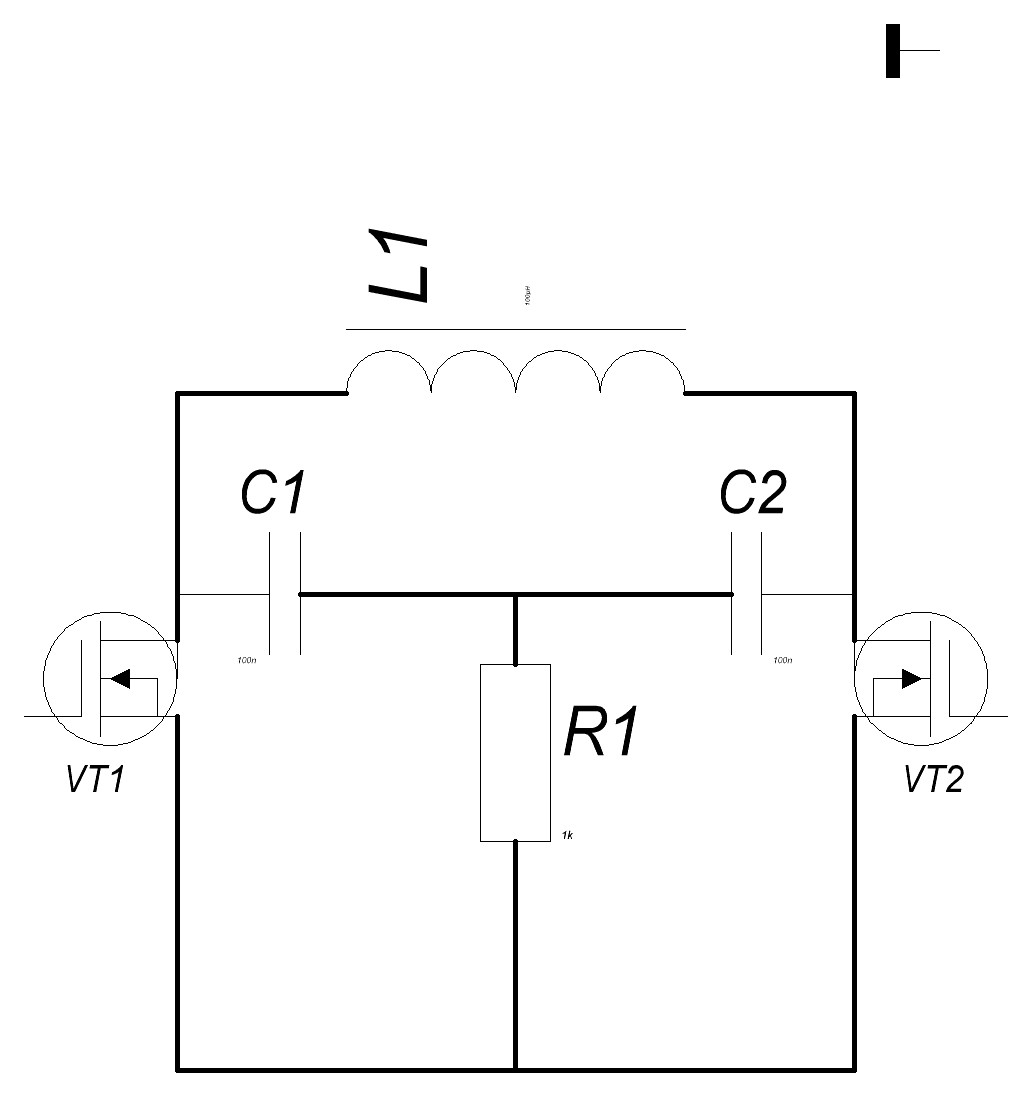

прилагаемая схемка должна работать следующим образом

Изначально кондеры заряжаются таким образом, что на обоих плюс оказывается на обкладке ближней к ключу
А при включении, скажем, первого ключа заряд стекает сначала с ближнего кондера напрямую в
ноль, а затем, через индуктивность, с дальнего кондера

1. Включаем ключ 1
Ток идет по цепи 0-R1-С2-L1-VT1-0
2. Выключаем VT1
Скачок обратной ЭДС заряжает С1
3. Включаем VT2
Ток идет по цепи 0-R1-C1-L1-VT2-0
4. Выключаем VT2
Скачок обратной ЭДС заряжает C2
Затем опять пункт 1
И так далее
Значительно улучшить параметры генерации может сердечник индуктивности с максимально крутой характеристикой насыщения.
Для этого цепь должна быть рассчитана таким образом, чтобы при достижении максимального тока в цепи ( при том конденсатор разряжен полностью) сердечник входил в насыщение.
Это приводит к резкому уменьшению индуктивности и , стало быть к увеличению тока в цепи

,

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 4 мес. назад 2 года 4 мес. назад от zilk.
zilk
Завсегдатай
Завсегдатай
Сообщений: 171
Больше
Улучшение генерации за счет насыщения сердечника #54379
Это снова я, здрасьте! :)
Вы не учли маленький нюанс, который множит все Ваши потуги на ноль - по пункту 2 обратной эдс заряжается не только С1, но и С2, причем в обратной полярности, до аналогичного напряжения. При такой схеме, как ни корячиться, тока через резистор не будет, называецца т-мост, так шта пункта 3 в Вашем понимании уже не будет, увы...
Ну а про насыщение сердечника - это Вы зря, это уже от отчаяния... :)
Спасибо сказали WiskeySoda2Orange

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 4 мес. назад
robusy
Захожу иногда
Захожу иногда
Сообщений: 55
Больше
Автор темы
Улучшение генерации за счет насыщения сердечника #54380
Уважаемые модераторы,
нет ли такой функции на сайте, чтобы можно было, в отношении именно моей темы, вносить в черный список тех, чьи комменты считаю деструктивными?
Ну просто такую пургу несут....

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 4 мес. назад
robusy
Захожу иногда
Захожу иногда
Сообщений: 55
Больше
Автор темы
Улучшение генерации за счет насыщения сердечника #54404
Да вы что, тут, с Зилком, штатные засиральщики что-ли????
Или местные сумашедшие?
Просто б,,я караул какой-то!!!!!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 4 мес. назад
robusy
Захожу иногда
Захожу иногда
Сообщений: 55
Больше
Автор темы
Улучшение генерации за счет насыщения сердечника #54424
Соберите ее сами и результаты экспериментов и настройки в студию.
Вопросы есть?

Вопрос только один: А пол помыть тебе не надо?
