Установка БГТ без заземления

Что за москабель?
Боюсь ферриты можешь забыть как страшный сон, они не пригодятся.
Да и кабеля там много не надо.

На бобинах, на этикетке написано МОСКАБЕЛЬ, год выпуска, диаметр провода, ГОСТ, штамп ОТК, сделано в СССР...

ФОто есть? Он эмалированный? Много жил , или одна?

ПЭВ-2, эмалированный, одножильный в двойной лаковой изоляции.

И так из выше сказанного участниками форума - можно сделать простой вывод "А воз и ныне там" Теперь по существу данной темы, все почему то опять упёрлись в этот резонанс. Может всё таки посмотреть на проблему с другой стороны. А именно заряд и разряд высоковольтного конденсатора на обмотки простого транса на железе. Не надо ничего изобретать всё уже почти придумано за нас,необходимо только правильно расставить приоритеты по практической реализации. А принцип БТГ (я не говорю про СЕ, это отдельная тематика) основывается на накоплении заряда энергии конденсатором и разряде его на катушку индуктивности. Завтра поделюсь со всеми схемкой такого БТГ.

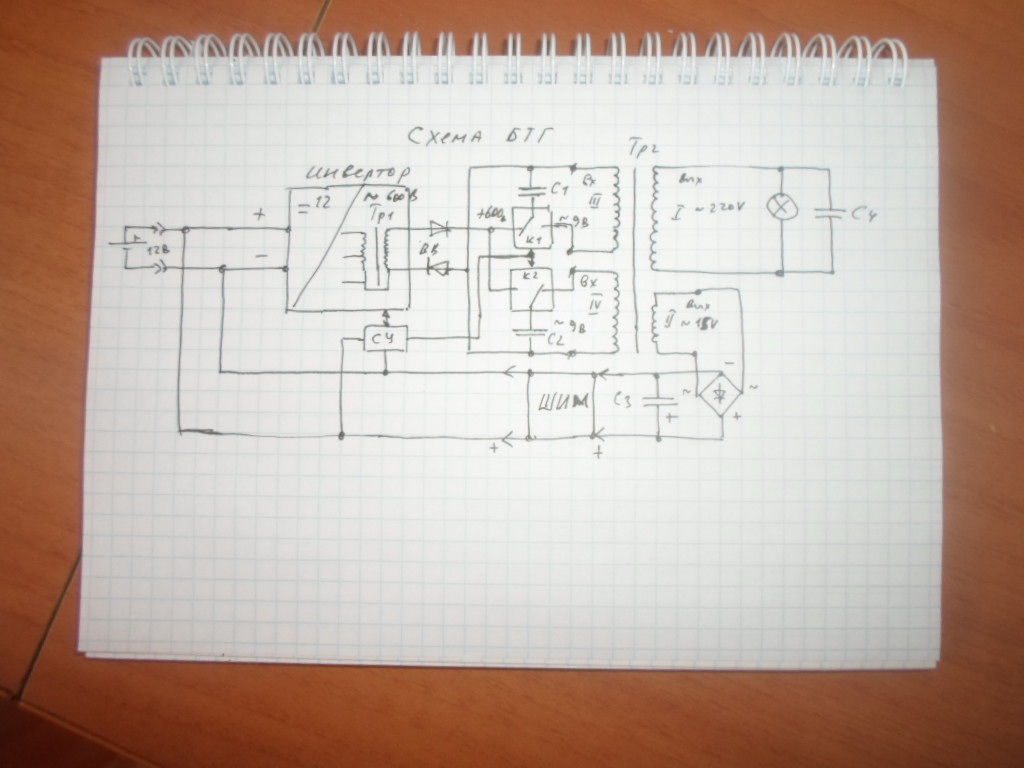

И так продолжение, схема



Принцип работы схемы основан на быстром накоплении высоковольтного заряда масленным конденсатором (К42И-1 10мкф х 2000в) другой не подойдёт . СУ (схема управления) управляет высоковольтными ключами с оптической развязкой, попеременно переключая их. Т.е. пока один конденсатор заряжается от ВВ источника, другой в это время разряжается на обмотку транса. Сам транс, его обмотки должны быть подобраны таким образом, что бы могли обеспечивать нормальный ток в первичной обмотке. Транс должен быть мощным минимум на 300 Вт. Остальное по схеме я думаю всем понятно.

dozor пишет: И так продолжение, схема

Принцип работы схемы основан на быстром накоплении высоковольтного заряда масленным конденсатором (К42И-1 10мкф х 2000в) другой не подойдёт . СУ (схема управления) управляет высоковольтными ключами с оптической развязкой, попеременно переключая их. Т.е. пока один конденсатор заряжается от ВВ источника, другой в это время разряжается на обмотку транса. Сам транс, его обмотки должны быть подобраны таким образом, что бы могли обеспечивать нормальный ток в первичной обмотке. Транс должен быть мощным минимум на 300 Вт. Остальное по схеме я думаю всем понятно.

Откуда в схеме возьмётся дополнительная энергия относительно затрачиваемой от аккумулятора? (от скорости наполнения ведра водой, воды в ведре больше не становится!)

Alfic
Ну вот опять как всегда у Вас стандартное мышление! Посмотрите внимательно ещё раз формулы энергии заряженного конденсатора : Wc=C х U^2/2. Что Вы там видите... ? Ответ- удвоенное напряжение. А ток разряда конденсатора каким будет? Естественно есть потери в трансформаторе, которые будут компенсироваться током разряда конденсатора. И во вторых я же не говорил - что это СЕ. Я сказал что это БТГ. Я так понимаю что по Вашему это одно и тоже? А для меня это разные вещи! И в третьих как Вы видите схема 2х тактная - эффективность в целом будет лучше.

В продолжении, естественно что выходная нагрузка должна быть соизмерима с выходной мощностью и параметрами транса. Если нагрузка окажется большей, то естественно ничего не получиться. Надо об этом помнить!

DELAMORTO пишет:

Dimich63 пишет:

DELAMORTO пишет: Не дам!

А у вас она есть? Рабочая схема? Проверенная? И готовая, работающая установка?

А что гранаты мотать надоело уже?

Я гранаты не мотал. Фигня эти гранаты. Принцип работы в другом. И о нем я хотел-бы поговорить.
