У меня интересная схема

2 года 11 мес. назад
Muravey
Новый участник
Новый участник
Сообщений: 13
Больше
Автор темы

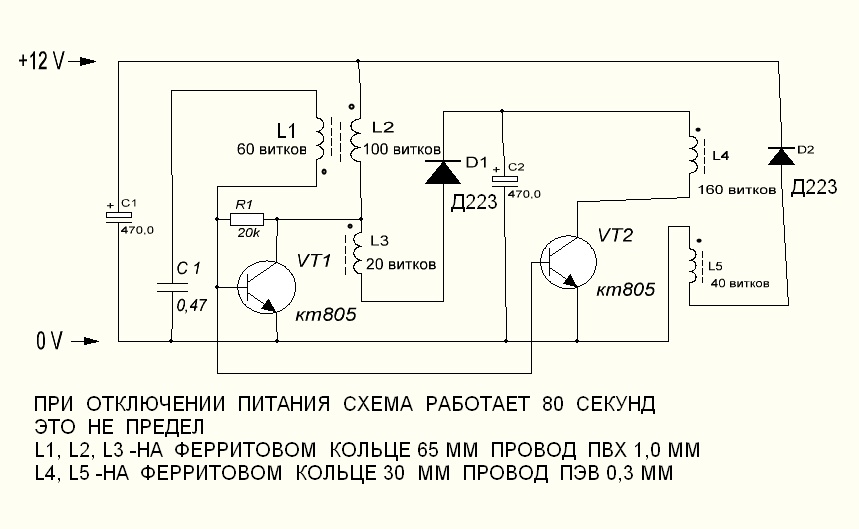

У меня интересная схема #33663
При хороших деталях результат будет луч

ше
Вложения:
Спасибо сказали vpk, rk2188

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад 2 года 11 мес. назад от NikAndr.
NikAndr
Живу я здесь
Живу я здесь
Сообщений: 624
Больше
У меня интересная схема #33665
А в чем проявляется работа схемы после отключения?
В ней ведь нет ни светодиодика, ни пищалки, ни каких-то других индикаторов..

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад
vas76
Давно я тут
Давно я тут
Сообщений: 93
Больше
У меня интересная схема #33671
С Rвх=10мОм ?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад
NikAndr
Живу я здесь
Живу я здесь
Сообщений: 624
Больше
У меня интересная схема #33681

ua4yhz пишет:

NikAndr пишет: А в чем проявляется работа схемы после отключения?
В ней ведь нет ни светодиодика, ни пищалки, ни каких-то других индикаторов..

Тестер измеряющий напряжение на С1 подойдёт?


Подойдет, но если С1 рассматривать как нагрузку, то можно из схемы выбросить всё, кроме самого С1 и тестер будет фиксировать работу "схемы" после отключения питания гораздо дольше, нежели 80 сек. :)
Спасибо сказали Extint Spin

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад 2 года 11 мес. назад от vpk.
vpk
Завсегдатай
Завсегдатай
Сообщений: 241
Больше
У меня интересная схема #33687
Схема при работе наверное жужжит. Провод толстый на обмотках и транзисторы тоже нормальные, в смысле есть куда улучшать.
Если бы ещё размер полностью колец и что за феррит применялся?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад
No
Заблокирован
Заблокирован
Сообщений: 19
Больше
У меня интересная схема #33702

Muravey пишет: При хороших деталях результат будет луч


ше

А если кондёры на 4700мкф поставить, то...ого-го! А если 47000? Жесть!
Спасибо сказали NikAndr, Alfic

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад
Muravey
Новый участник
Новый участник
Сообщений: 13
Больше
Автор темы
У меня интересная схема #33731
НА ТРАНЗИСТОРЕ V1 СТАНДАРТНЫЙ БЛОКИНГ ГЕНЕРАТОР
ВЫДАЕТ КОРОТКИЙ ИМПУЛЬС ЧЕРЕЗ РАВНЫЕ ПРОМЕЖУТКИ ВРЕМЕНИ
ПОСЛЕ ЗАКРЫТИЯ ТОК В КАТУШКЕ ПРОДОЛЖАЕТСЯ
ЭТО И ЕСТЬ СВОБОДНАЯ ЭНЕРГИЯ
С ЕЕ ПОМОЩЬЮ МОЖНО ПОДНЯТЬ ЗАРЯДЫ ОТ МИНУСА К ПЛЮСУ
L3 ВОЛЬТОДОБАВКА НАГОНЯЕТ НА КОНДЕНСАТОР C2 +20 ВОЛЬТ
НАГРУЗКУ МОЖНО ПОДКЛЮЧИТЬ ПАРАЛЛЕЛЬНО L4 ( СВЕТОДИОДЫ )
ПРИ ЗАМЕНЕ D1 И D2 НА ДИОДЫ ШОТТКИ ВРЕМЯ РАБОТЫ
ЗНАЧИТЕЛЬНО БОЛЬШЕ
ОТ ИСТОЧНИКА БЕРЕТ ОЧЕНЬ МАЛО
ЭТО ЗНАЧИТ ОТ БАТАРЕЕК БУДЕТ РАБОТАТЬ ПОЛГОДА
ДОСТАТОЧНО 6 ВОЛЬТ
Спасибо сказали vpk, rk2188

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад
No
Заблокирован
Заблокирован
Сообщений: 19
Больше
У меня интересная схема #33734

Muravey пишет: НА ТРАНЗИСТОРЕ V1 СТАНДАРТНЫЙ БЛОКИНГ ГЕНЕРАТОР
ВЫДАЕТ КОРОТКИЙ ИМПУЛЬС ЧЕРЕЗ РАВНЫЕ ПРОМЕЖУТКИ ВРЕМЕНИ
ПОСЛЕ ЗАКРЫТИЯ ТОК В КАТУШКЕ ПРОДОЛЖАЕТСЯ
ЭТО И ЕСТЬ СВОБОДНАЯ ЭНЕРГИЯ
С ЕЕ ПОМОЩЬЮ МОЖНО ПОДНЯТЬ ЗАРЯДЫ ОТ МИНУСА К ПЛЮСУ
L3 ВОЛЬТОДОБАВКА НАГОНЯЕТ НА КОНДЕНСАТОР C2 +20 ВОЛЬТ
НАГРУЗКУ МОЖНО ПОДКЛЮЧИТЬ ПАРАЛЛЕЛЬНО L4 ( СВЕТОДИОДЫ )
ПРИ ЗАМЕНЕ D1 И D2 НА ДИОДЫ ШОТТКИ ВРЕМЯ РАБОТЫ
ЗНАЧИТЕЛЬНО БОЛЬШЕ
ОТ ИСТОЧНИКА БЕРЕТ ОЧЕНЬ МАЛО
ЭТО ЗНАЧИТ ОТ БАТАРЕЕК БУДЕТ РАБОТАТЬ ПОЛГОДА
ДОСТАТОЧНО 6 ВОЛЬТ

Ваще неприлично так кричать, тем более такую глупость. Если есть СЕ, то зачем батарейка?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад 2 года 11 мес. назад от vpk.
vpk
Завсегдатай
Завсегдатай
Сообщений: 241
Больше
У меня интересная схема #33735
Muravey,а не проверяли если минусовый вывод конденсатора С2,переключить на плюс 12вольт?
Посмотрите как работает вольтодобавка. L3 через диод на С2, а минус навстречу С1-?
Схема действительно очень интересная. Спасибо.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад
dozor
Живу я здесь
Живу я здесь
Сообщений: 766
Больше
У меня интересная схема #33739
Схема из разряда "вечный фонарик" Но 80 секунд работы - это всё фигня. Есть схемы по интересней. Из личного опыта, делал фонарик который работает больше 2-х недель на одной пальчиковой батарейки.Горело 3 шт.светодиода. Очень прилично.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад
Muravey
Новый участник
Новый участник
Сообщений: 13
Больше
Автор темы
У меня интересная схема #33743
КОНДЕНСАТОР ПРОБОВАЛ ПЕРЕЦЕПИТЬ БЕСПОЛЕЗНО
ВРЕМЯ СОКРАТИЛОСЬ
ДЛЯ РЕАЛЬНОГО УВЕЛИЧЕНИЯ ВРЕМЕНИ НУЖНЫ
ВЫСОКОЧАСТОТНЫЕ ТРАНЗИСТОРЫ НА БОЛЬШОЙ ВОЛЬТАЖ
ПОКА НЕТУ ИЛИ ПЕРЕЙТИ НА ПОЛЕВЫЕ IRF
ЕСЛИ ОТЦЕПИТЬ D1 ТО НА КОЛЛЕКТОРЕ V1 ИМПУЛЬСЫ ДОСТИГАЮТ
160 ВОЛЬТ

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад
Viaceslav_C_
Живу я здесь
Живу я здесь
Сообщений: 949
Больше
У меня интересная схема #33744
Muravey CAPS заело? Я обычно даже не читаю тех, кто пишет с капсом.
Это типа до других дойдет быстрей?
Во первых текст нечитаемый, во вторых сразу чувствуется школоло.

Беги хомячек в вертушке, не сдавайся, ты обязательно добежишь...

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад
vpk
Завсегдатай
Завсегдатай
Сообщений: 241
Больше
У меня интересная схема #33746

Muravey пишет: КОНДЕНСАТОР ПРОБОВАЛ ПЕРЕЦЕПИТЬ БЕСПОЛЕЗНО
.......

Понял, спасибо.
А частота какая. Слышно как гудит, свестит или уже не слышно?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад 2 года 11 мес. назад от HIDE.
Muravey
Новый участник
Новый участник
Сообщений: 13
Больше
Автор темы
У меня интересная схема #33763
ТОК КАТУШКИ СТРЕМИТСЯ НЕ К ИСТОЧНИКУ А К ОБРАТНОЙ СТОРОНЕ КАТУШКИ
НЕ ЗРЯ В ПРОМЫШЛЕННОСТИ ЕГО КОРОТЯТ ДИОДОМ НА ВСЕХ РЕЛЮХАХ
ЧТОБ НЕ СГОРЕЛИ
ОТКУДА БЕРУТСЯ 160 ВОЛЬТ ПРИ ПИТАНИИ 12

Смени шрифт...

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад
Muravey
Новый участник
Новый участник
Сообщений: 13
Больше
Автор темы
У меня интересная схема #33790
Это то про что говорил Тесла
Представьте какого напряжения в имульсе достигает
при 6 кв на подстанциях при коммутации
Там применяют специальные меры
Чтобы уменьшить импульс
Это летят более легкие частицы не электроны
Эта энергия таскает электроны эа собой
А они не торопятся
Она же кружится вокруг магнитов

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад
No
Заблокирован
Заблокирован
Сообщений: 19
Больше
У меня интересная схема #33792

Muravey пишет: КОНДЕНСАТОР ПРОБОВАЛ ПЕРЕЦЕПИТЬ БЕСПОЛЕЗНО
ВРЕМЯ СОКРАТИЛОСЬ
ДЛЯ РЕАЛЬНОГО УВЕЛИЧЕНИЯ ВРЕМЕНИ НУЖНЫ
ВЫСОКОЧАСТОТНЫЕ ТРАНЗИСТОРЫ НА БОЛЬШОЙ ВОЛЬТАЖ
ПОКА НЕТУ ИЛИ ПЕРЕЙТИ НА ПОЛЕВЫЕ IRF
ЕСЛИ ОТЦЕПИТЬ D1 ТО НА КОЛЛЕКТОРЕ V1 ИМПУЛЬСЫ ДОСТИГАЮТ
160 ВОЛЬТ

Ты что, НЕ ЗНАЕШЬ, что на клавиатуре Caps Lock имеется? Это же просто неуважение к собеседникам. Или тупость?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1647
Больше
У меня интересная схема #33793
муравей пишет, ему же хочеться может быть большим, поэтому он хоть большие буквы пишет. прости его.

Оптимист и на кладбище видит одни плюсы (не кресты).
Спасибо сказали NikAndr

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 года 11 мес. назад 2 года 11 мес. назад от vpk.
vpk
Завсегдатай
Завсегдатай
Сообщений: 241
Больше
У меня интересная схема #33797
Muravey Я всё думаю, как бы убрать через С1 на 470мкф встречный ток от вольтодобавки. Просто С2(470,0) переставить не получиться так как транзистор VТ2 будет всеравно запитан встречным током через С1. Но если попробовать вот так?
Хотел ещё уточнить. Может автор не планиовал что то в схеме переделывать, проверять разные варианты, тогда я уберу эту схему с дорисовкой.
Вложения:
