Электронные прерыватели искры

9 года 2 мес. назад 9 года 2 мес. назад от cosmolv.
cosmolv
Давно я тут
Давно я тут
Сообщений: 139
Больше
Автор темы
Электронные прерыватели искры #9802
Решил создать ветку схем по теме "электронные прерыватели искры"
улучшения и разработка вариантов. ;)

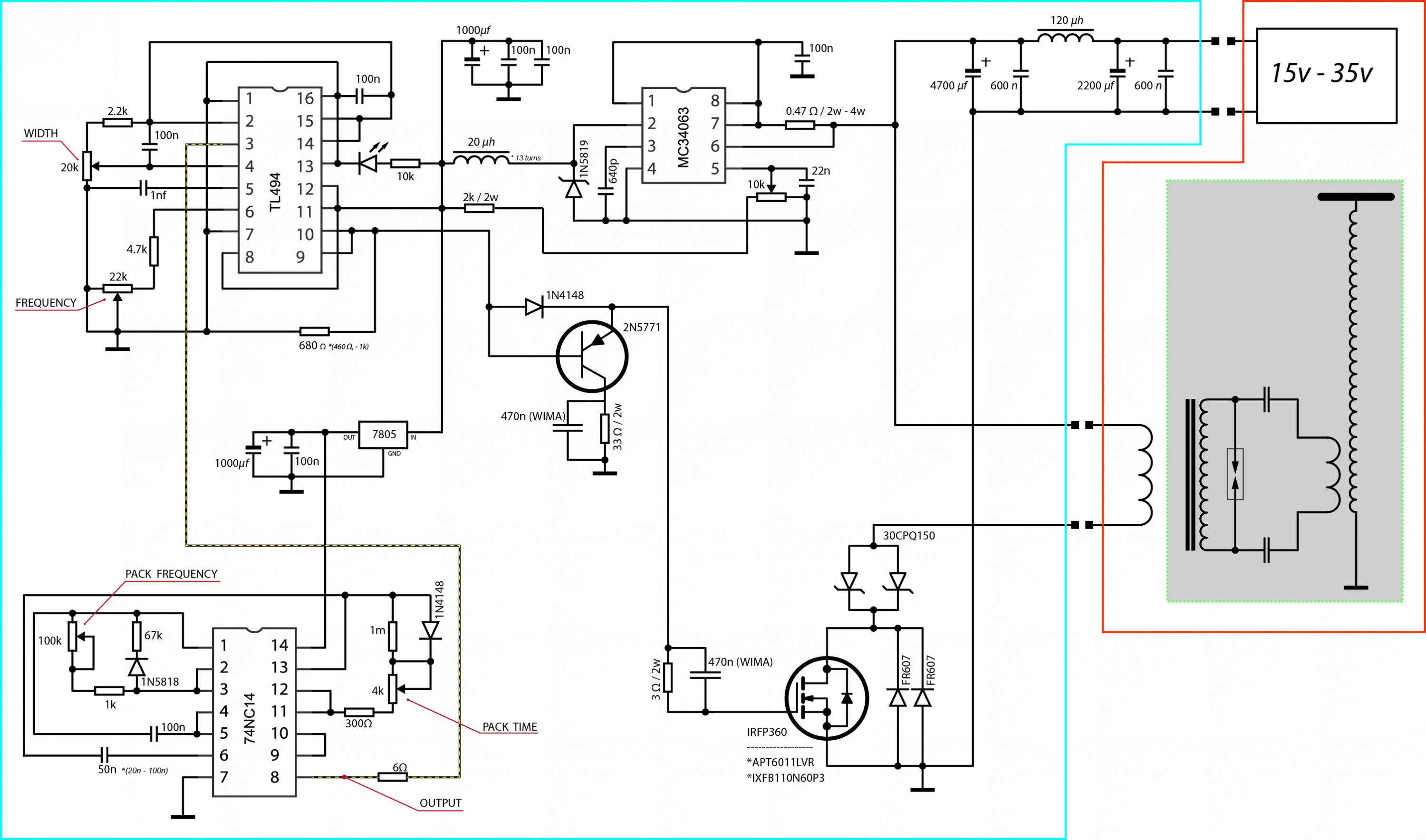

Как первый вариант "Електронный прерыватель" схема Карноухова

На схеме привел некоторые заметки по мочностям и типу деталей которые являются критичным моментом.
Детали помечены * (звездочкой) на ваш выбор.

Какбы не тривиально это не звучало но подходит здесь и автомобилные "Електронные системы зажигания (с некоторыми улудшениями)" Об жтом тоже писал уже оочень довно, но тему тогда быстро стерли с форума next-energy гдето в 2010 наверное это было..


Единственной возможностью получить в руки генератор свободной энергии, это сделать его самостоятельно.
Вложения:
Спасибо сказали Nakaev, aliak07, dmaksim, Vader, roterm, asni, V.Chkalov, Jirkason, Foreigner, adaris, valmer, svobodny volk

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 2 мес. назад
robotustra
Живу я здесь
Живу я здесь
Сообщений: 501
Больше
Электронные прерыватели искры #9811
В схеме есть одна ошибочка. Резистор 2кОм/2W, который идет на 11 и 12 ногу микросхемы должен быть подключен между дросселем и резистором 10кОм.

Поправьте меня если я не прав.
Спасибо сказали vasili1952

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 2 мес. назад 9 года 1 мес. назад от cosmolv.
cosmolv
Давно я тут
Давно я тут
Сообщений: 139
Больше
Автор темы
Электронные прерыватели искры #9812

robotustra пишет: В схеме есть одна ошибочка. Резистор 2кОм/2W, который идет на 11 и 12 ногу микросхемы должен быть подключен между дросселем и резистором 10кОм.

Поправьте меня если я не прав.


Да вы правы, внес коректировки.

Единственной возможностью получить в руки генератор свободной энергии, это сделать его самостоятельно.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад 9 года 1 мес. назад от cosmolv.
cosmolv
Давно я тут
Давно я тут
Сообщений: 139
Больше
Автор темы
Электронные прерыватели искры #9868
Следуйшая схема уже непосредственно по вторичной (силовой) цепи.

Електронный разрядник. (не путать с прерывателям искры)

Схемы можно включать последовательно.

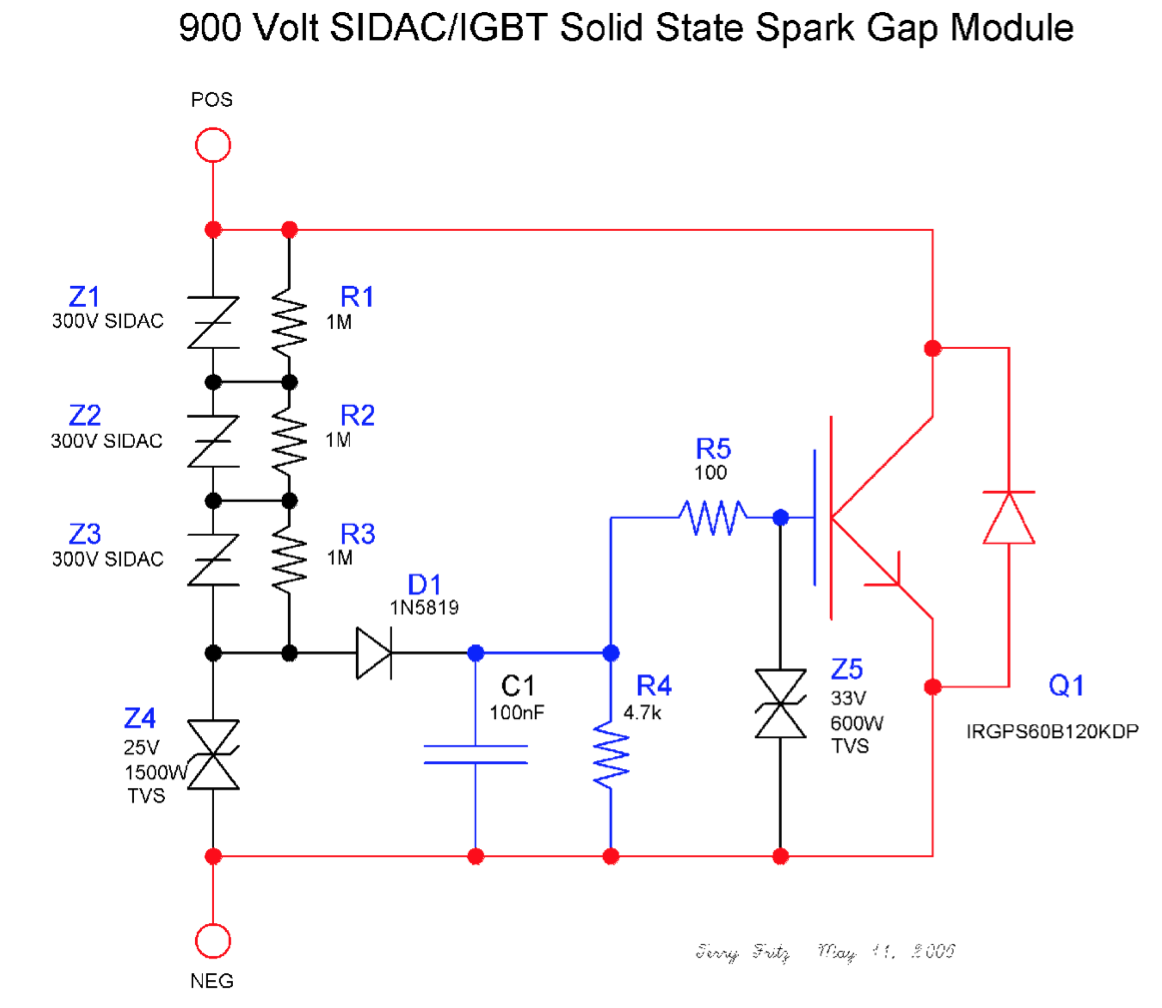

Схема

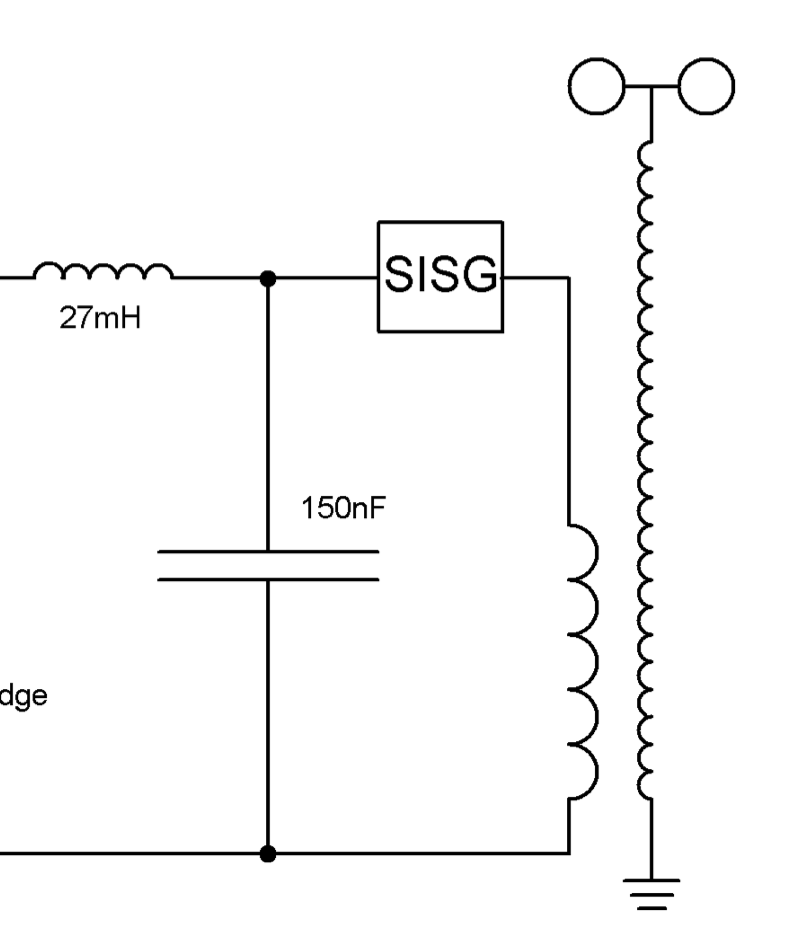

Схема включения

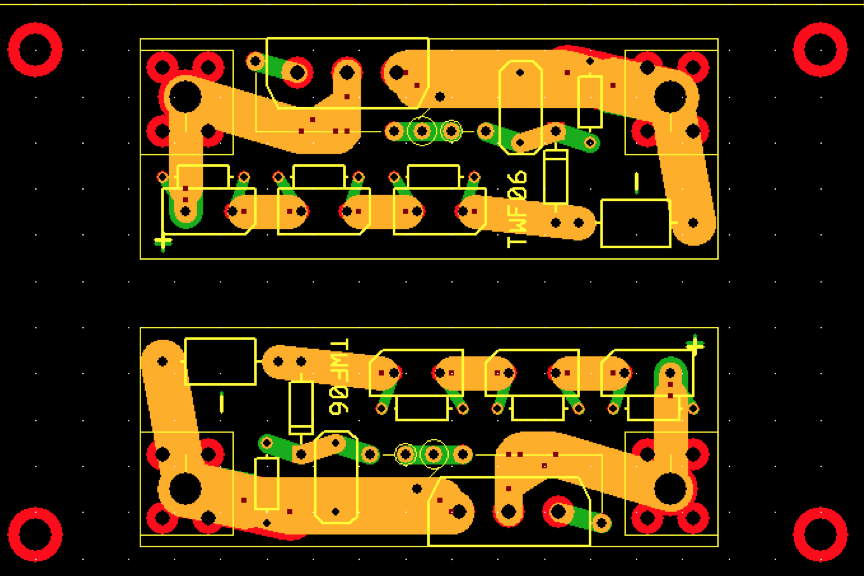

Документ по сборке


Вложенный файл:

Имя файла: SISG.pdf
Размер файла:1,512 KB

Единственной возможностью получить в руки генератор свободной энергии, это сделать его самостоятельно.
Вложения:
Спасибо сказали Nakaev, robotustra, Vader, Jirkason, A-tac, URAN235KFFM

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад 9 года 3 нед. назад от cosmolv.
cosmolv
Давно я тут
Давно я тут
Сообщений: 139
Больше
Автор темы
Электронные прерыватели искры #10815
Работа генератора прерывателя искры, т.е. (генератора пачек импульсов)

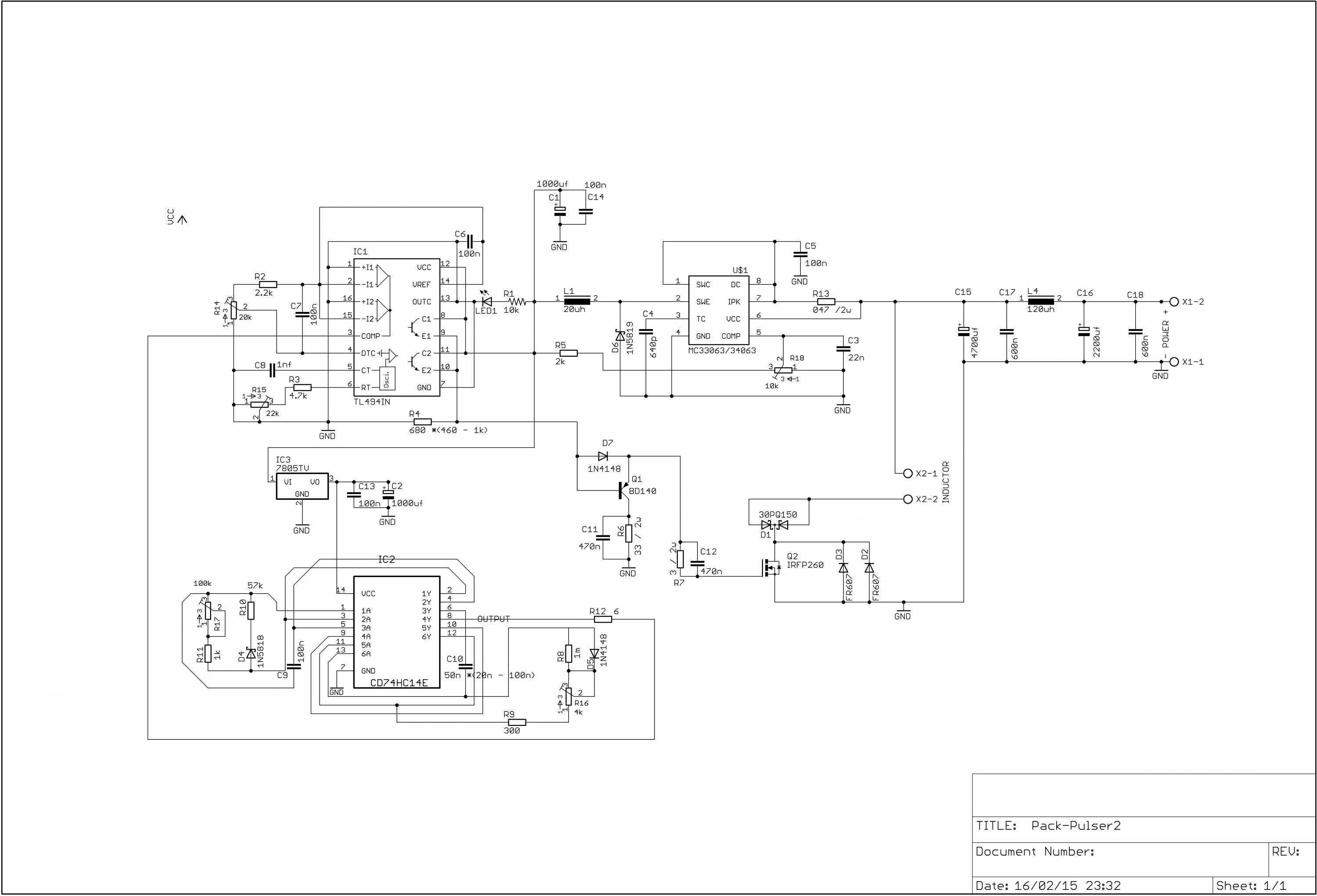

И подправленная схема: (в конечном итоге заменил IRFP260 на более мочный ключ - APT6011LVR www.microsemi.com/document-portal/doc_vi...-apt6011b2-lvr-a-pdf)






Вложенный файл:

Имя файла: PackPulser2.zip
Размер файла:400 KB

Единственной возможностью получить в руки генератор свободной энергии, это сделать его самостоятельно.
Вложения:
Спасибо сказали Nakaev, aliak07, Vader, remell, fominyh-asd, Exside, V.Chkalov, morrrisss, Jirkason, foton58, Gleboid, Viaceslav_C_, abrakadobr, adaris, valmer

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
berserk
Живу я здесь
Живу я здесь
Сообщений: 747
Больше
Электронные прерыватели искры #10832
cosmolv, покажите осцилку в точке Х2-2
интересует крутизна заднего фронта

опыт в отличие от результата всегда положительный (berserk)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад 9 года 3 нед. назад от cosmolv.
cosmolv
Давно я тут
Давно я тут
Сообщений: 139
Больше
Автор темы
Электронные прерыватели искры #10835

berserk пишет: cosmolv, покажите осцилку в точке Х2-2
интересует крутизна заднего фронта

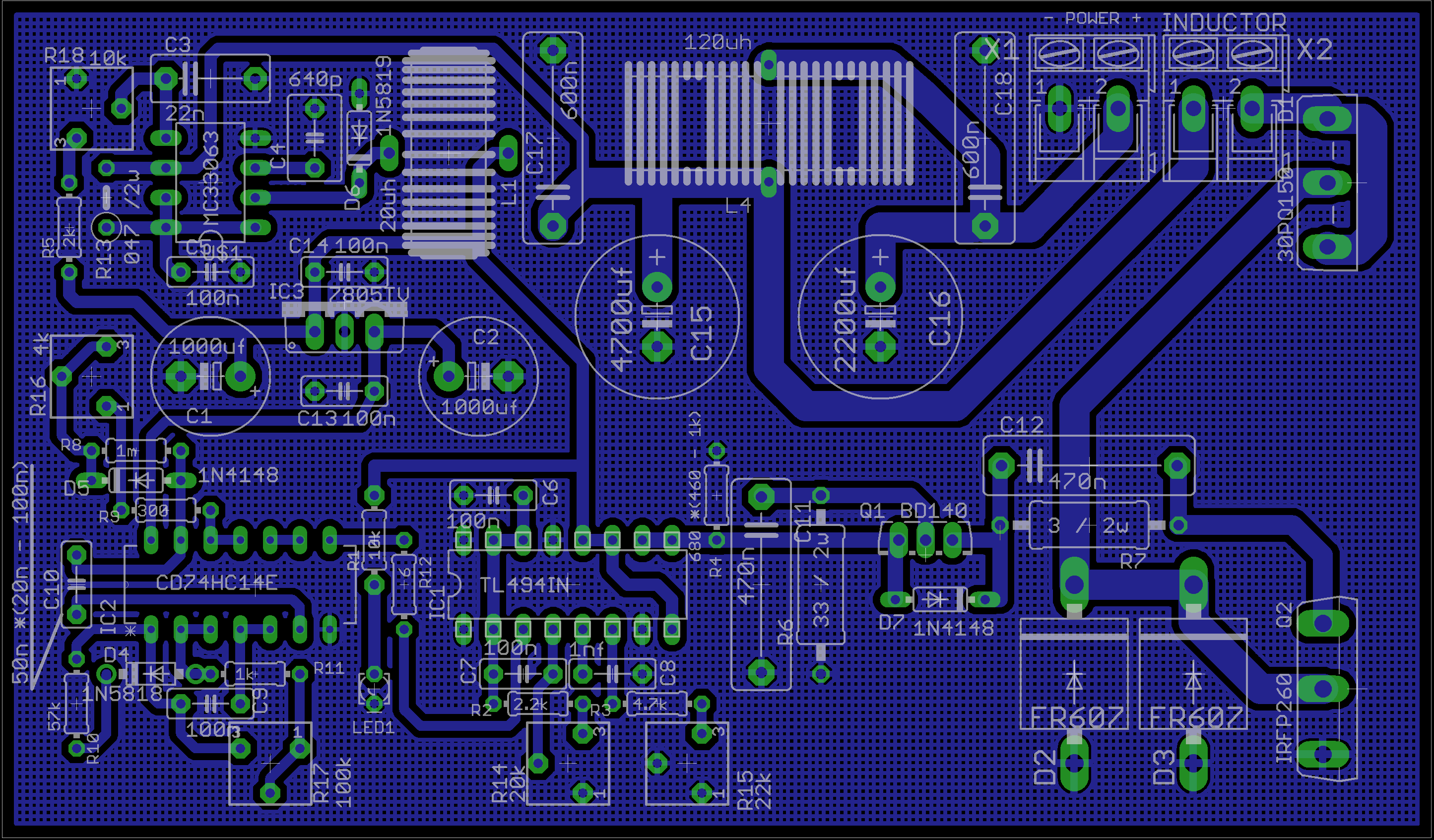

К сожилению нету у меня осцылографа (эта схема Акулы) перерисовал с видео и зделал печатку.
в етом режиме работы в полне хвотает Для изучения ТТ. Если хотите большего, там уже по другому. Но как начало хорошо.

Единственной возможностью получить в руки генератор свободной энергии, это сделать его самостоятельно.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 2 нед. назад
Alexxx
Новый участник
Новый участник
Сообщений: 2
Больше
Электронные прерыватели искры #13540
Здравствуйте!Может "ктоньть"Выложить печатку прерывателя в негативе(в хорошем качестве)Спасибо!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 нед. назад
cosmolv
Давно я тут
Давно я тут
Сообщений: 139
Больше
Автор темы
Электронные прерыватели искры #13774

Alexxx пишет: Здравствуйте!Может "ктоньть"Выложить печатку прерывателя в негативе(в хорошем качестве)Спасибо!


Да, пожалоста.


Вложенный файл:

Имя файла: P_Pulser_P...rror.pdf
Размер файла:89 KB

Единственной возможностью получить в руки генератор свободной энергии, это сделать его самостоятельно.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 нед. назад
Alexxx
Новый участник
Новый участник
Сообщений: 2
Больше
Электронные прерыватели искры #13856
To cosmolv
Спасибо...,но негатив-это когда черное,становится белым,и "наибарот"(фоторезист,требует)...............

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
