Съём с резонанса, новый способ.

9 мес. 1 нед. назад
skazochnik
Живу я здесь
Живу я здесь
Сообщений: 363
Больше
Автор темы
Съём с резонанса, новый способ. #208170
Добрый день,.

Получился у меня опыт съёма с резонанса, без потерь.
На высоких напряжениях потери есть, а до 12 вольт очень хорошо получается съём.

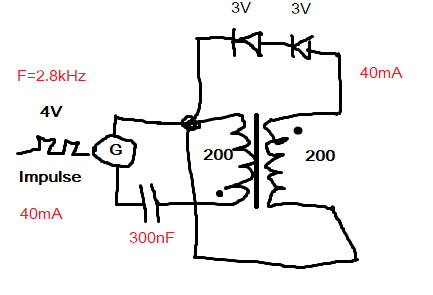

Вот схема, к которой удалось прийти. Можете пробовать, у Всех получиться.
Трансформатор намотан на ферритовом сердечнике проницаемостью 2000 примерно, примерно 200 витков с каждой стороны.
ПРовод 0.5mm2 где-то.


МОжно подбирать частоту, а можно конденсаторы.
Но лучше, когда порядка 3кГц частота.

Делайте, присылайте замеры. Схема у меня работает с двумя светодиодами.
И на входе импульс 4В.
Ток примерно такой же как на входе , так и на выходе.
На выходе синусойда почти, и она намного больше амплитудой, чем 7В.

Питание подаю с генератора сигналов.
Скважность 50%.

Спасибо.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 мес. 1 нед. назад
skazochnik
Живу я здесь
Живу я здесь
Сообщений: 363
Больше
Автор темы
Съём с резонанса, новый способ. #208171
тРАНСФОРМАТОРНАЯ ОБОМТКА МОЖЕТ И ПОДКЛЮЧЕНЯ НАОБОРОТ.
ВОТ ТАК.

Вложения:
Спасибо сказали remell

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 мес. 1 нед. назад 9 мес. 1 нед. назад от skazochnik.
skazochnik
Живу я здесь
Живу я здесь
Сообщений: 363
Больше
Автор темы
Съём с резонанса, новый способ. #208189

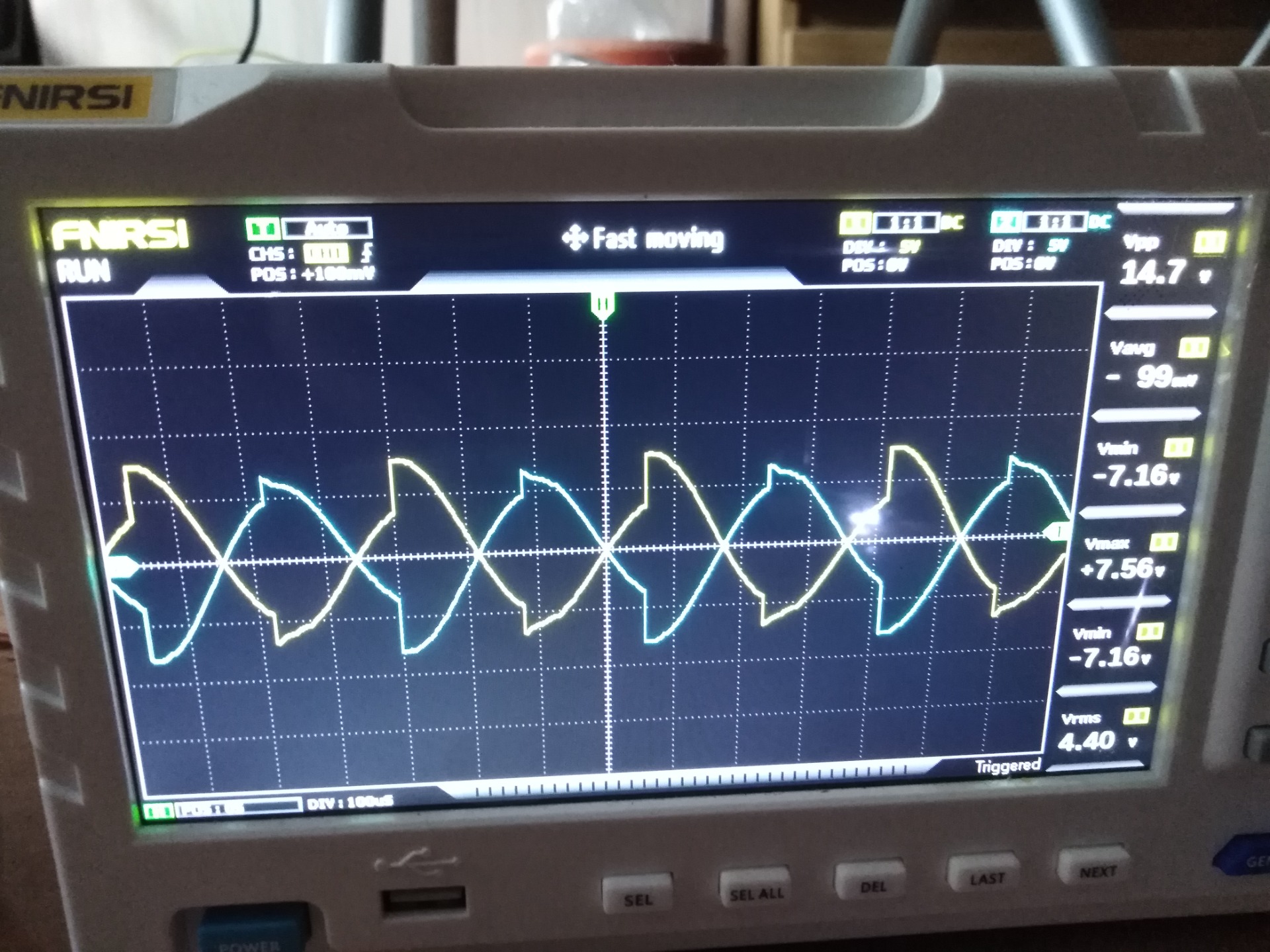

Сейчас 2 светодиода светят.
Это напряжение.
Вложения:
Спасибо сказали matros

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 мес. 1 нед. назад
skazochnik
Живу я здесь
Живу я здесь
Сообщений: 363
Больше
Автор темы
Съём с резонанса, новый способ. #208190

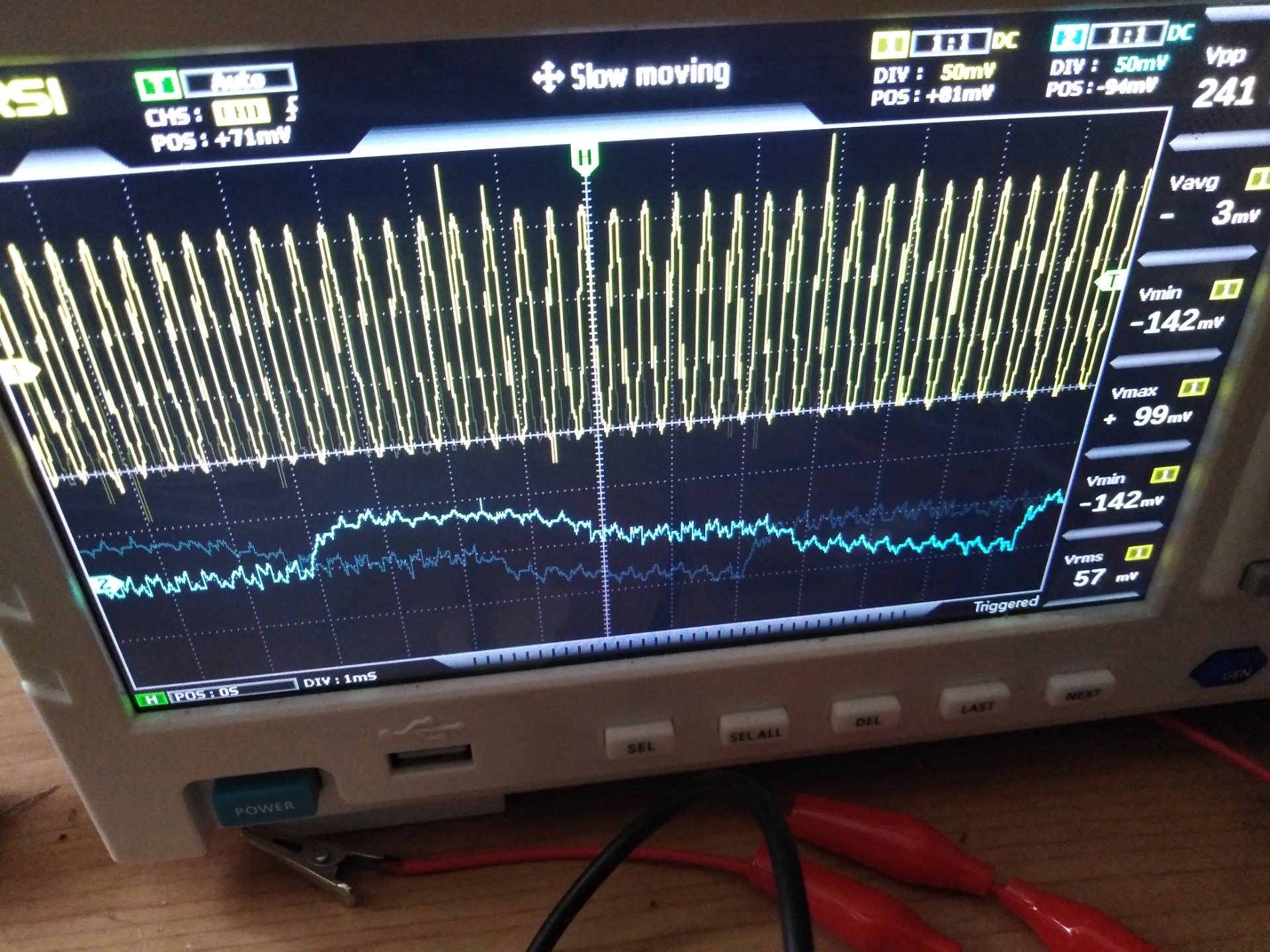

Токи первички и вторички, от центральной точки соединения,
Вложения:
Спасибо сказали matros

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 мес. 1 нед. назад 9 мес. 1 нед. назад от skazochnik.
skazochnik
Живу я здесь
Живу я здесь
Сообщений: 363
Больше
Автор темы
Съём с резонанса, новый способ. #208191
В общем ток на входе и на выходе отличаются всё же.

На входе 20mA RMS.
А на выходе 9mA RMS.

Напряжение на входе 4В импульсом.
На выходе 7Вольт под нагрузкой, без нагрузки 10В амплитуда.
Амплитуда позволят и третий диод включить.

Получаеться, 2.82В RMS напряжение на входе. И 20mA.
На выходе 9В 9mA RMS .

Итого.

вход 0.0564вт
Выход 0.081вт

КПД 143.6%

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 мес. 1 нед. назад 9 мес. 1 нед. назад от skazochnik.
skazochnik
Живу я здесь
Живу я здесь
Сообщений: 363
Больше
Автор темы
Съём с резонанса, новый способ. #208192

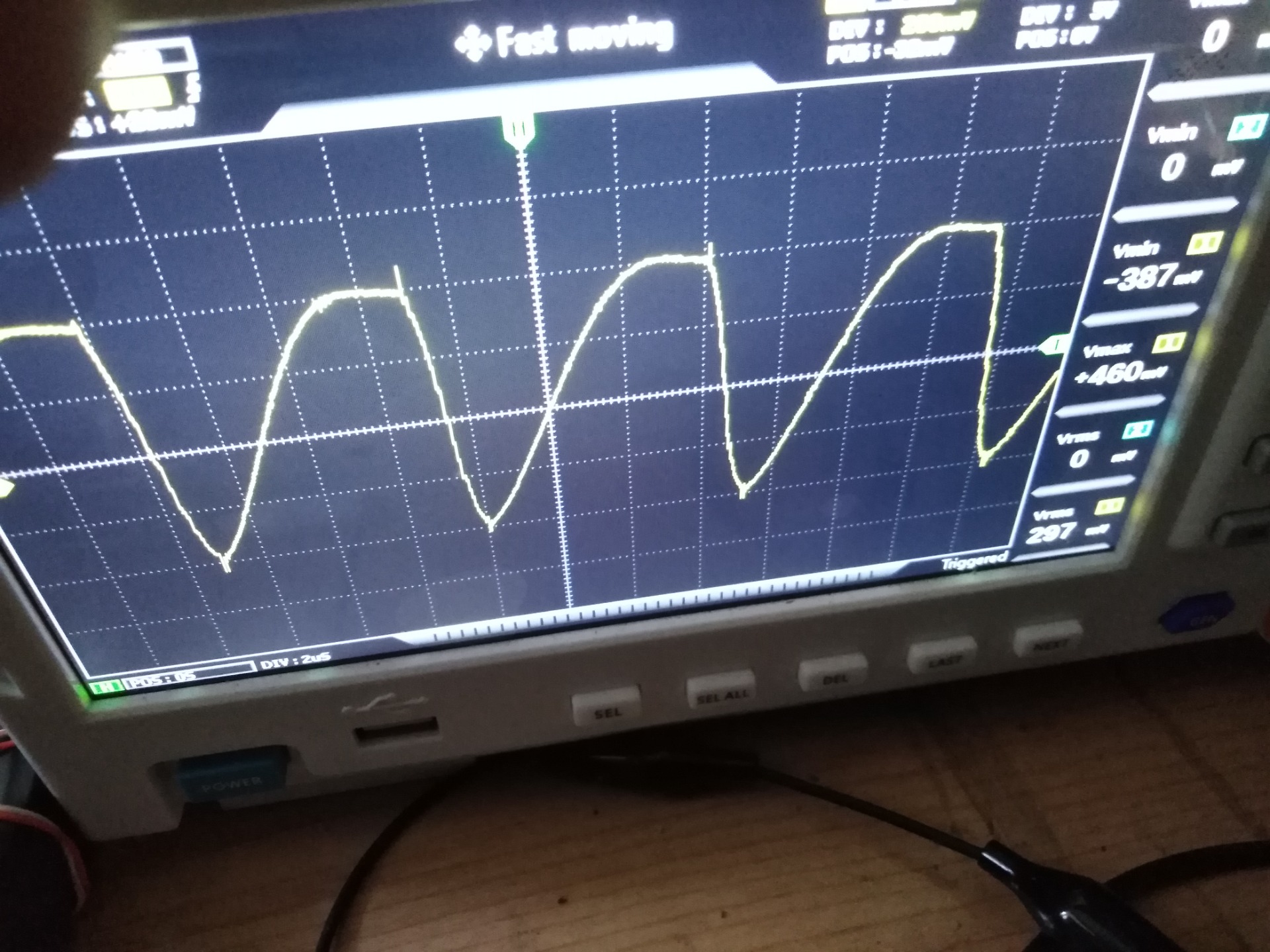

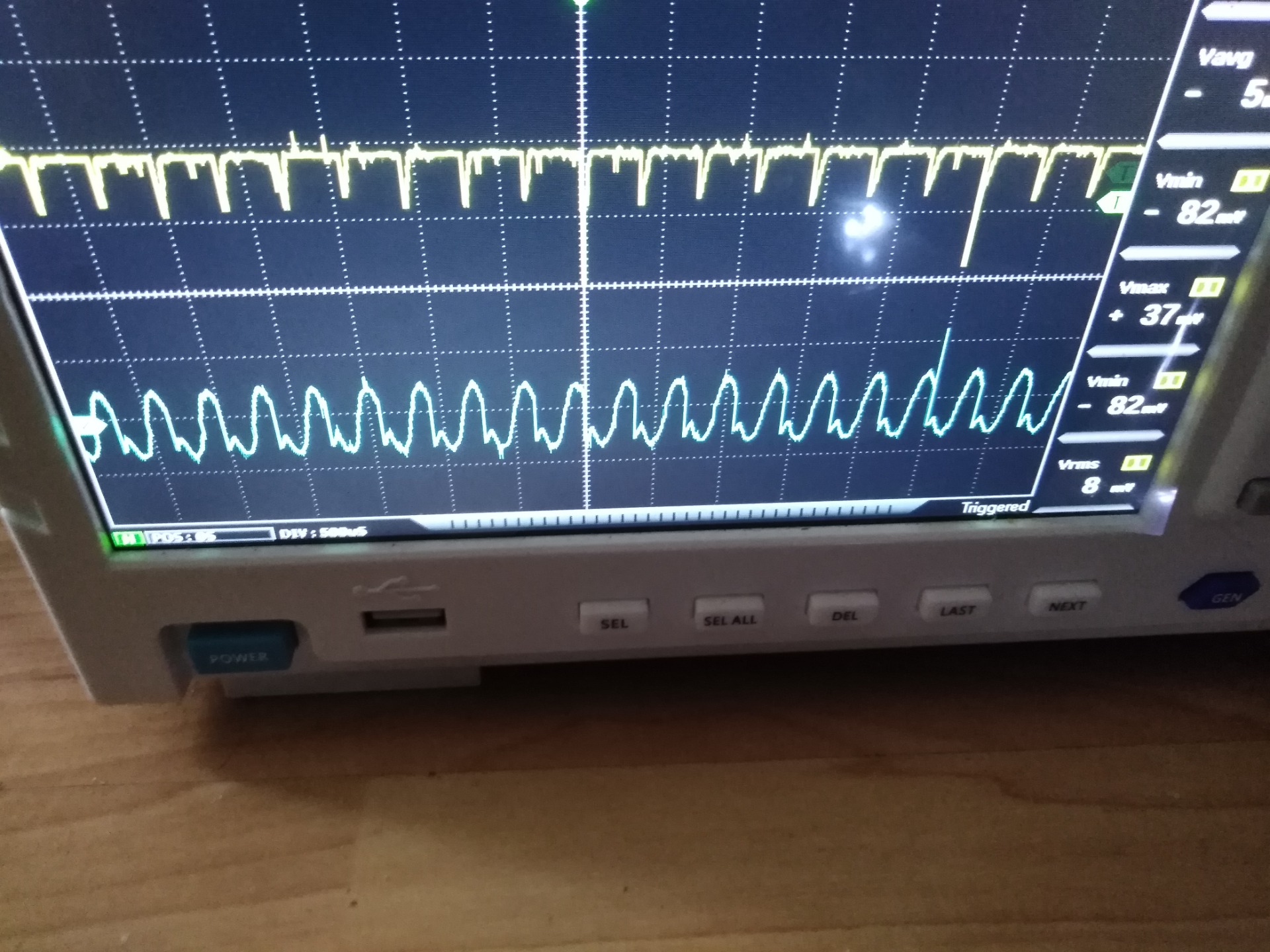

Ток, который уходит со входя импульсами, возвращается на вход почтив той же мере.
Подключил лампочку на 12В через выпрямитель.
В общем на входе ток возвращаеться в большей мере, чем приходит.

101mA приходит, 134mA уходит обратно на генератор.

99mA и 142mA
Вложения:
Спасибо сказали remell, matros

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 мес. 1 нед. назад
skazochnik
Живу я здесь
Живу я здесь
Сообщений: 363
Больше
Автор темы
Съём с резонанса, новый способ. #208193
Надо пробовать через мосфетку подключить питание.
Если ставлю диод на вход плюса питания, то эффекта этого нету и светодиоды не светят даже.
Спасибо сказали remell

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 мес. 1 нед. назад
skazochnik
Живу я здесь
Живу я здесь
Сообщений: 363
Больше
Автор темы
Съём с резонанса, новый способ. #208194
В общем с мосфеткой не работает так, как с генератором.
Надо пробовать на ардуинке запустить эту схему.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 мес. 1 нед. назад
skazochnik
Живу я здесь
Живу я здесь
Сообщений: 363
Больше
Автор темы
Съём с резонанса, новый способ. #208230
Добрый день,

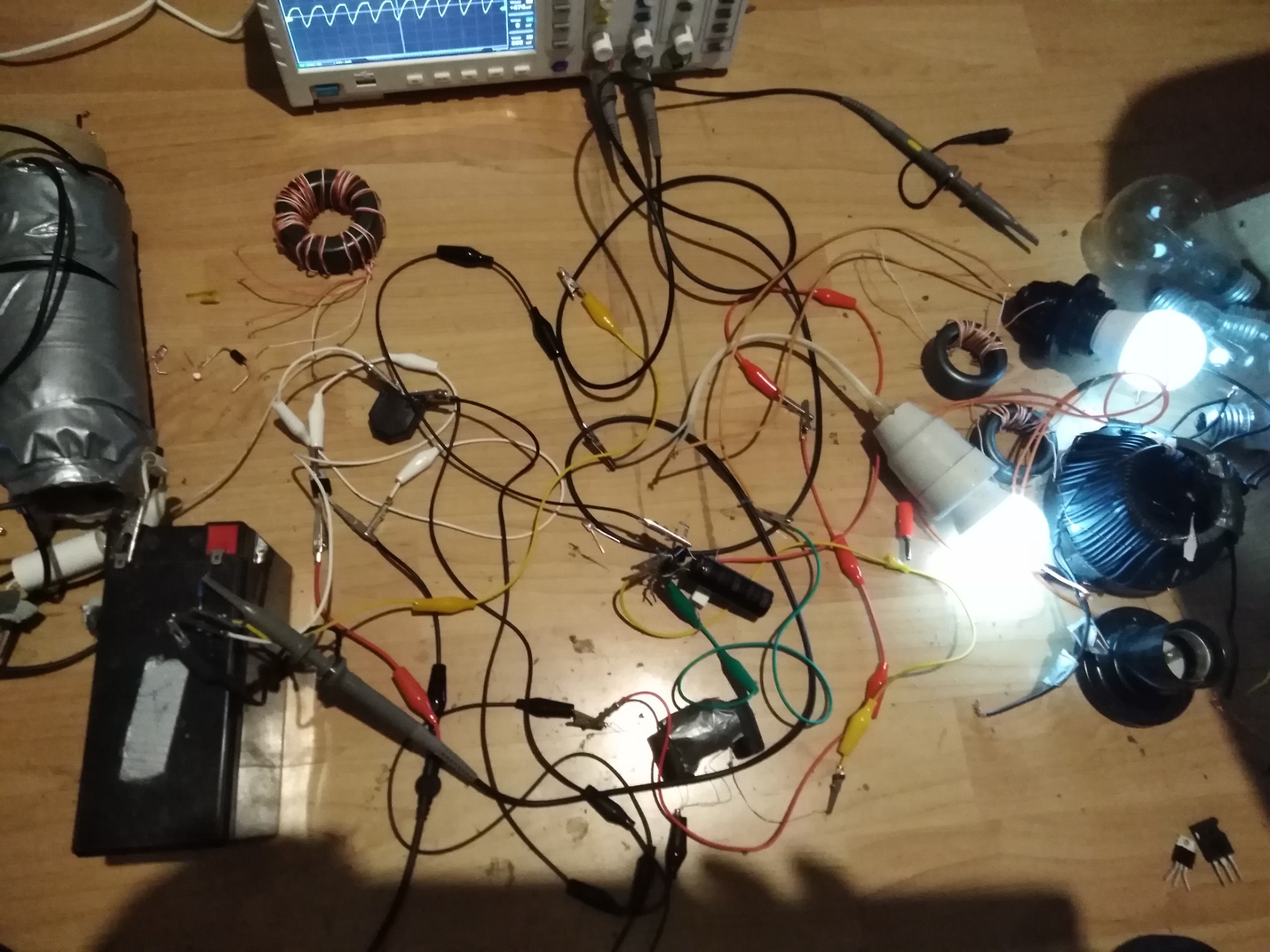

Я схему чуток подправил.
СВечение диодов увеличилось.

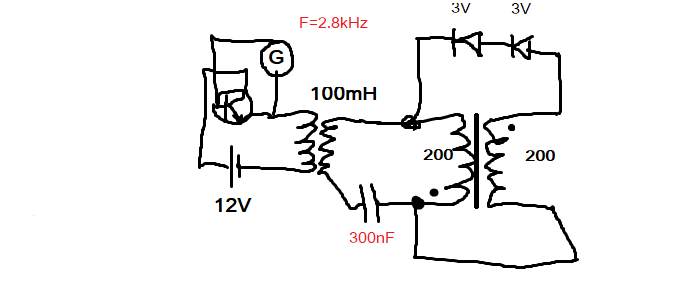

Поставил мосфет и после трнасформатор на 100мГн.

На аккумулятор идёт обратно ток даже при работе схемы.

Получаеться размах 300mA, А потребление 73mA. 9.1V

СВетят 2 лампочки по 12В последовательно.
Напряжение на них 18.8В но ток под 46mA. RMS

Расход 0.664 Вт
ПОтребление 0.864 ВТ
КПД 130% =)
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 мес. 1 нед. назад 9 мес. 1 нед. назад от Юрий М.
Юрий М
Живу я здесь
Живу я здесь
Сообщений: 4665
Больше
Съём с резонанса, новый способ. #208236

КПД 130% =)
ну так делай самозапит. хобот в зад . 2 страницы лажи уже накидал
