Умножитель мощности (УМНЫЙ МОСТ)

3 года 9 мес. назад
Ник Мудрецов
Заблокирован
Заблокирован
Сообщений: 1359
Больше
Автор темы
Умножитель мощности (УМНЫЙ МОСТ) #153740
Добрый день,

Эту тему открыл для того, чтобы исследовать вместе работу открытого УМНОГО моста.
Дело в том, что УМНОЙ МОСТ работает как умножитель мощности.
Возможно кого-то заинтересует эта тема.

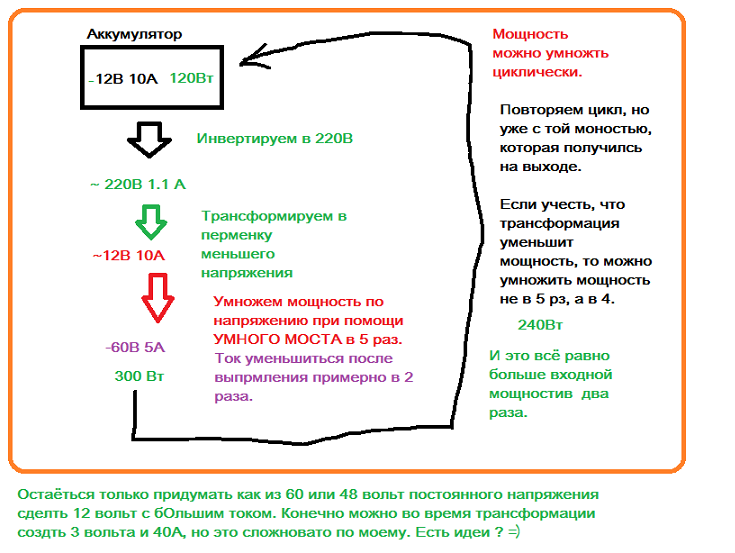

Вот принцип, который я предлагаю для умножения мощности циклически.


Пишите свои предложения пожалуйста.
Тема хорошая по моему.
УМНОЙ МОСТ уже является по сути БТГ.
Только вот нужно правильно трансформировать токи и напряжения.

Скажу сразу, УМНЫЙ МОСТ я проверял на магнитном генераторе и он работает, напряжение умножается в 4.5-5 раз, ток остаётся прежним, таким же как и при простом выпрямлении. Правда если поставить первые два конденсатора на умножителе слева на 1000мкФ, то даже ток увеличивается в 2 раза при нагрузке в виде светодиодных лампочек.

Может у кого будут хорошие идеи и эксперименты.
Спасибо за внимание.

Сегодня мы от всего сердца благодарим Бога и Вселенную за всѐ то доброе и хорошее, что у нас у всех вместе было и есть.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 9 мес. назад
Ник Мудрецов
Заблокирован
Заблокирован
Сообщений: 1359
Больше
Автор темы
Умножитель мощности (УМНЫЙ МОСТ) #153753
Приветы!

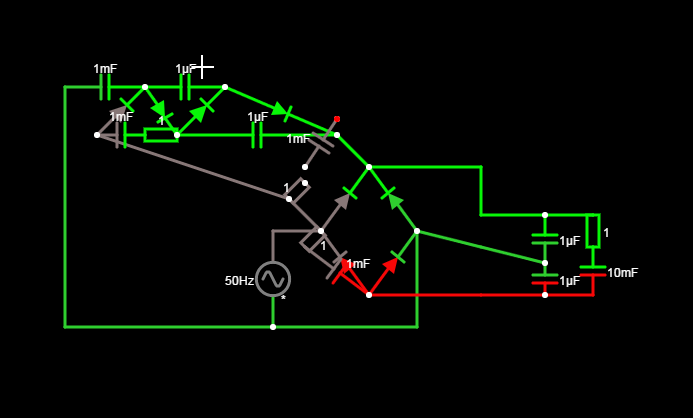

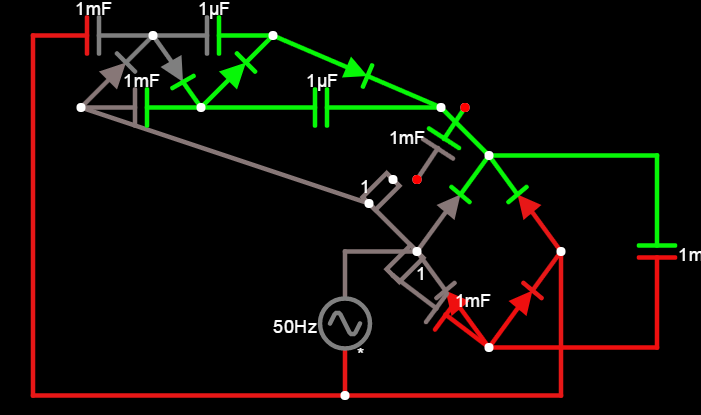

Усовершенствовал схемку.
Можно поставить по диоду перед кондёрами на выходе, но можно и не ставить. =)


В общем схемка работает на ура.
Умножает мощность во всю.
Вот например отключаю я от УМНОГО МОСТА умножитель напряжения и включаю обратно.

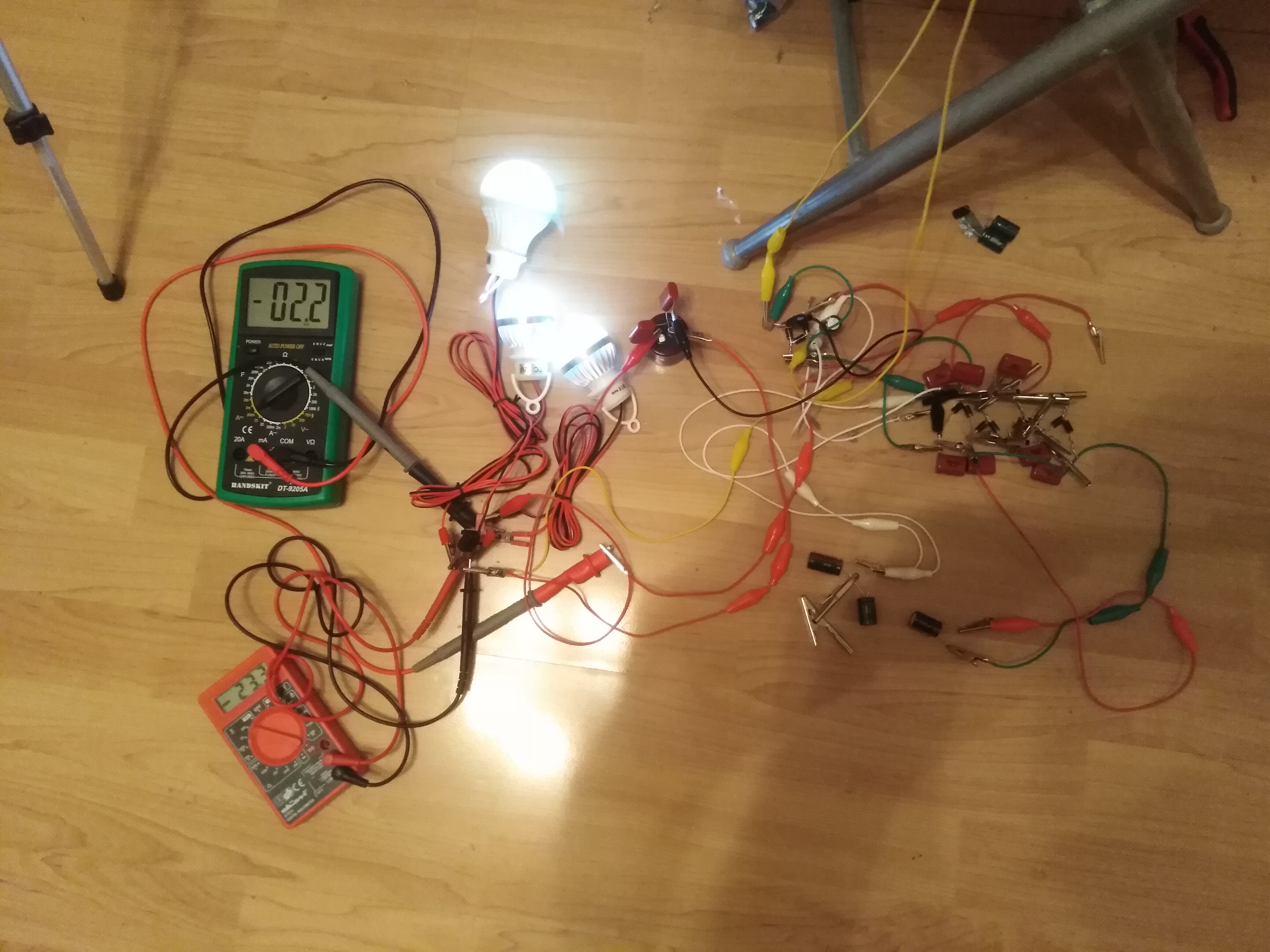

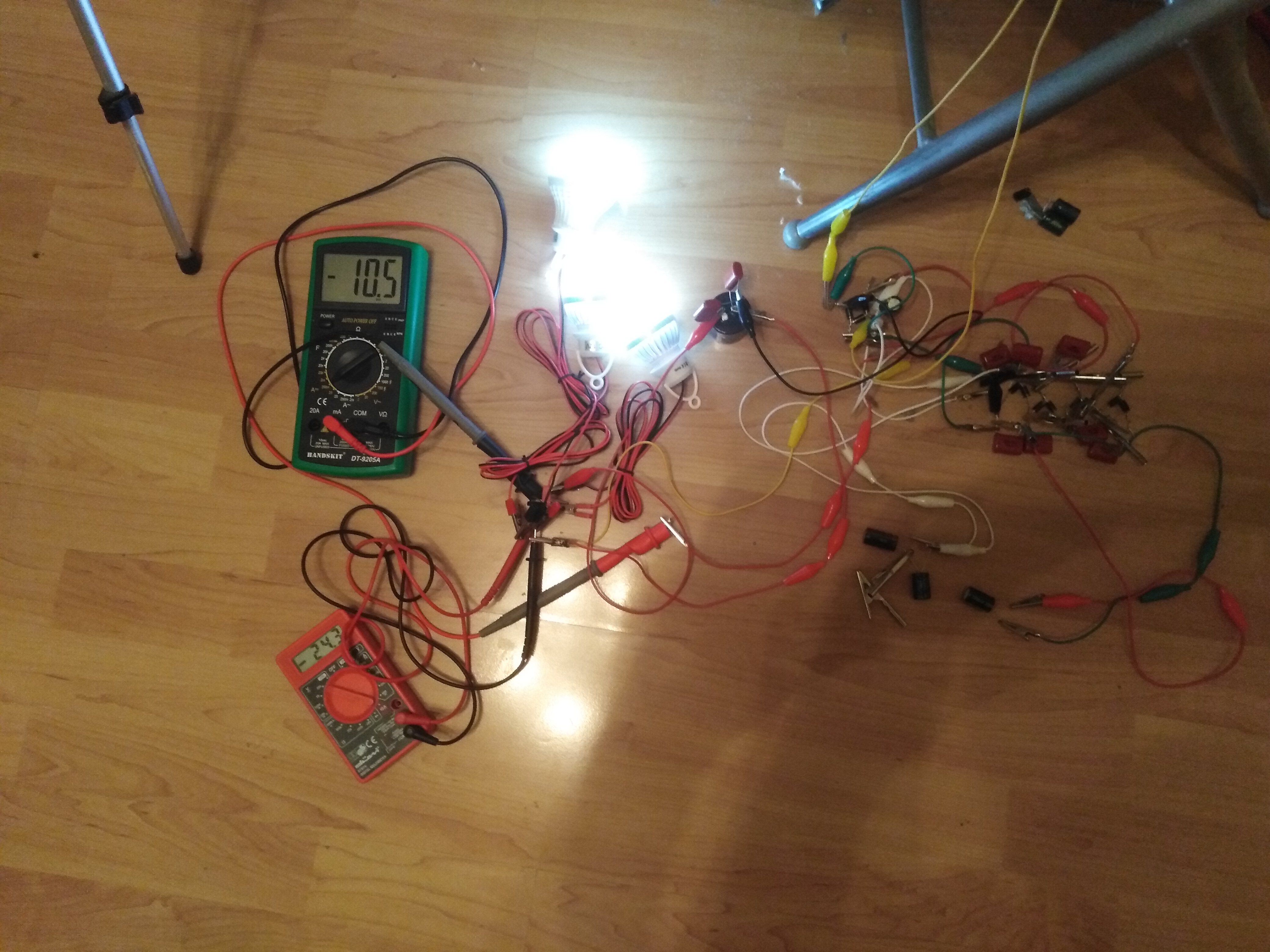

Ток 10.5мА, а с выключенным умножителем напряжения в мосту 2.2 мА.
И то при том, что я не отключал пока кондёры на выходе схемы и кондёр на одном из диодов.




То есть по моим расчётам, сам умножитель в УМНОМ МОСТУ умножает мощность в 4.773 раза.

Сегодня мы от всего сердца благодарим Бога и Вселенную за всѐ то доброе и хорошее, что у нас у всех вместе было и есть.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 9 мес. назад
diod
Заблокирован
Заблокирован
Сообщений: 1485
Больше
Умножитель мощности (УМНЫЙ МОСТ) #153754
Ник Мудрецов Может хватит бред писать!?! С каких это пор напряжение стало измеряться миллиамперами???

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 9 мес. назад 3 года 9 мес. назад от radioman.
radioman
Живу я здесь
Живу я здесь
Сообщений: 496
Больше
Умножитель мощности (УМНЫЙ МОСТ) #153756

diod пишет: Ник Мудрецов Может хватит бред писать!?! С каких это пор напряжение стало измеряться миллиамперами???

Пусть пишет, главное что мощу умножает с помощью умножителя напряжения. А миллиамперы то фигня. Они сами растут) Скоро самозапит сделает. Эх, заживем!)))

прогресс человечества, прогресс во всем - вот это мне интересно!
Спасибо сказали diod, Tesla1974valentina

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 9 мес. назад
Ник Мудрецов
Заблокирован
Заблокирован
Сообщений: 1359
Больше
Автор темы
Умножитель мощности (УМНЫЙ МОСТ) #153757
Приветы!
Усовершенствовал схемку.
Можно поставить по диоду перед кондёрами на выходе, но можно и не ставить. =)


В общем схемка работает на ура.
Умножает мощность во всю.
Вот например отключаю я от УМНОГО МОСТА умножитель напряжения и включаю обратно.
Ток 10.5мА, а с выключенным умножителем напряжения в мосту 2.2 мА.
И то при том, что я не отключал пока кондёры на выходе схемы и кондёр на одном из диодов.




То есть по моим расчётам, сам умножитель в УМНОМ МОСТУ умножает мощность в 4.773 раза.

На малых оборотах, умножитель напряжения УМНОГО МОСТА даёт умножение в 9.1/1.1=8.2 раза.


На больших оборотах, ток для трёх ламп на 12 вольт вообще мизерный и его не показывает, там где-то 0.1-0.2 мА.
Когда подключаю конденсатор параллельно диоду в диодном мосту ток 0.2 -0.5мА показывает уже.
Подключаю конденсаторы на выходе показывает 2-2.7 мА.
Подключаю умножитель к УМНОМУ МОСТУ ток 9.8-10 мА.

То есть если нагрузка в три лампочки на 12 вольт последовательно, то есть 36 вольт, то УМНЫЙ МОСТ умножает и ток и напряжение.
По току видно,как он умножается в 9-10 раз.
Напряжение умножается в 36/6.7=5.37 раза.


То есть мощность при последовательно включённых трёх лампочках без УМНОГО МОСТА 6.7*0.1мА= 0.00067 Вт
То есть мощность при последовательно включённых трёх лампочках с УМНЫМ МОСТОМ 36*10мА=0.36Вт
Следовательно УМНЫЙ МОСТ В ЭТОМ СЛУЧАЕ умножает мощность в 0.36/ 0.00067 = 537 раз.

Сегодня мы от всего сердца благодарим Бога и Вселенную за всѐ то доброе и хорошее, что у нас у всех вместе было и есть.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 9 мес. назад
Tesla1974valentina
Заблокирован
Заблокирован
Сообщений: 2188
Больше
Умножитель мощности (УМНЫЙ МОСТ) #153758
Мудрецов остановись ты скоро с своего умного моста сделаеш ядерную бомбу с такими приростами мощи ,
Спасибо сказали Ник Мудрецов

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 9 мес. назад
radioman
Живу я здесь
Живу я здесь
Сообщений: 496
Больше
Умножитель мощности (УМНЫЙ МОСТ) #153759
Да, DIOD, тут же Ник делает из г. и палок то же самое в принципе, что и Дм.Максимов - гляди
Но посмотрим, ведь давно известно что 99% вечняков - от неправильных измерений.
Ник, ты измеряй тщательнее, особенно потребление

прогресс человечества, прогресс во всем - вот это мне интересно!
Спасибо сказали diod

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 9 мес. назад
Ник Мудрецов
Заблокирован
Заблокирован
Сообщений: 1359
Больше
Автор темы
Умножитель мощности (УМНЫЙ МОСТ) #153761
Сделал измерения при параллельно включённых лампочках.
Умножитель мощности почти бесполезен, умножает ток с 24 до 28 мА.
Это всё потому, что напряжения для лампочек хватает и системе не нужно умножение мощности.

Вывод: умножать надо мощность тогда, когда это нужно.
А когда не надо, то оно и само не умножается.

Вот бы зациклить умножение мощности с выхода на вход.
Но тут надо ждать деталей(проводов) для магнитного генератора.

Вывод такой: Если нужно увеличить напряжение и следовательно мощность - то УМНЫЙ МОСТ самое подходящее решение.
Умножение мощности при необходимости от 5 раз и более.

Но минус в том, что умножает умный мост переделывая ток и напругу с переменки в постоянку.

Сегодня мы от всего сердца благодарим Бога и Вселенную за всѐ то доброе и хорошее, что у нас у всех вместе было и есть.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 9 мес. назад
Ник Мудрецов
Заблокирован
Заблокирован
Сообщений: 1359
Больше
Автор темы
Умножитель мощности (УМНЫЙ МОСТ) #153762

radioman пишет: Да, DIOD, тут же Ник делает из г. и палок то же самое в принципе, что и Дм.Максимов - гляди

Но посмотрим, ведь давно известно что 99% вечняков - от неправильных измерений.
Ник, ты измеряй тщательнее, особенно потребление


Вы там что курите ?
Снимите коричневые очки. =)
Вы бы эксперименты сами проделали бы, убедились бы в том, что УМНЫЙ МОСТ из электронных деталей умножает мощность преимущественно по напряжению.

Сегодня мы от всего сердца благодарим Бога и Вселенную за всѐ то доброе и хорошее, что у нас у всех вместе было и есть.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 9 мес. назад
Ник Мудрецов
Заблокирован
Заблокирован
Сообщений: 1359
Больше
Автор темы
Умножитель мощности (УМНЫЙ МОСТ) #153763
Схем такого УМНОГО МОСТА я в Интернете и нигде больше не встречал.
Поэтому изобретённая схема уникальна в своём роде.

Есть в 1.5 - 2 раза умножение напряжения без потери тока по сравнению с обычным мостом.
Есть в 4 раза без потери тока по сравнению с обычным мостом.
А в 5 и более нету нигде, только тут. =)

Поэтому спешите копировать схему, пока она есть. =)

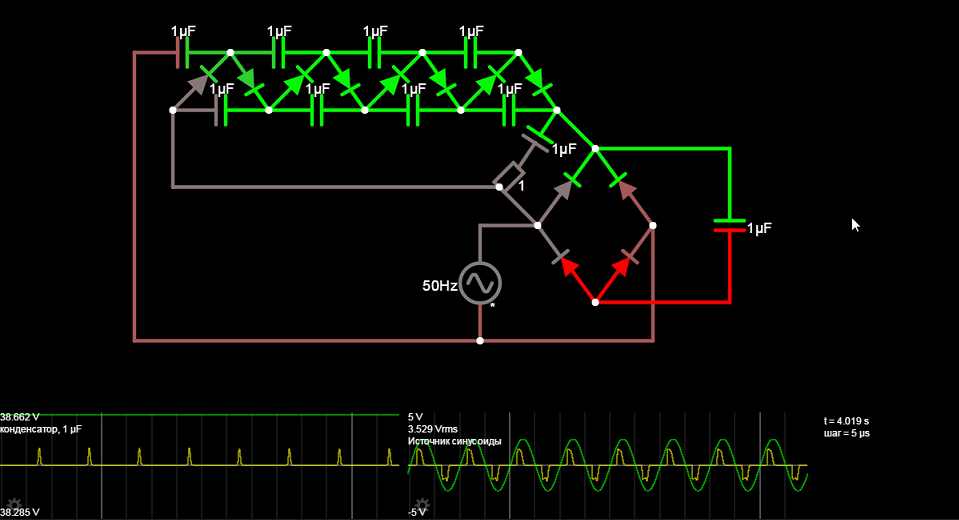

Я проверял, что если в умножителе напряжения, который присобачен к УМНОМУ МОСТУ поставить больше деталей, то умножения более не будет, не знаю с чем это связано. То есть 4 кондёра и 4 диода в самый раз. Хотя возможно у меня где-то контакт отходит или номиналы кондёров не те. =)

Сегодня мы от всего сердца благодарим Бога и Вселенную за всѐ то доброе и хорошее, что у нас у всех вместе было и есть.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
