"Детекторный" маятник
4 года 5 мес. назад
Автор темы
"Детекторный" маятник #144152
Тема про зеленый фонарь уже была, что мигал от электромагнитных наводок.
Попробуем получить движение, используя тот же "источник питания".
Итак, эксперимент по использованию электромагнитного "смога" в качестве источника энергии.
В качестве подопытного - разновидность "pulse motor".
Устройство подключено к телевизионной антенне, оставшейся от эпохи аналогового вещания и к батарее центрального отопления в качестве заземления. Антенна на крыше пятиэтажного дома.
Магниты неодимовые – на коромысле маятника от мебельной защёлки (8х16х3 мм), на подшипниках аксиальные стержневые (5х10 мм) с наклеенным стеклом толщиной 1 мм.
Металлическая ось заточена с обоих концов. Коромысло маятника из пенопласта.
Зазор между осью и одним из "подшипников" около 0,2 мм.

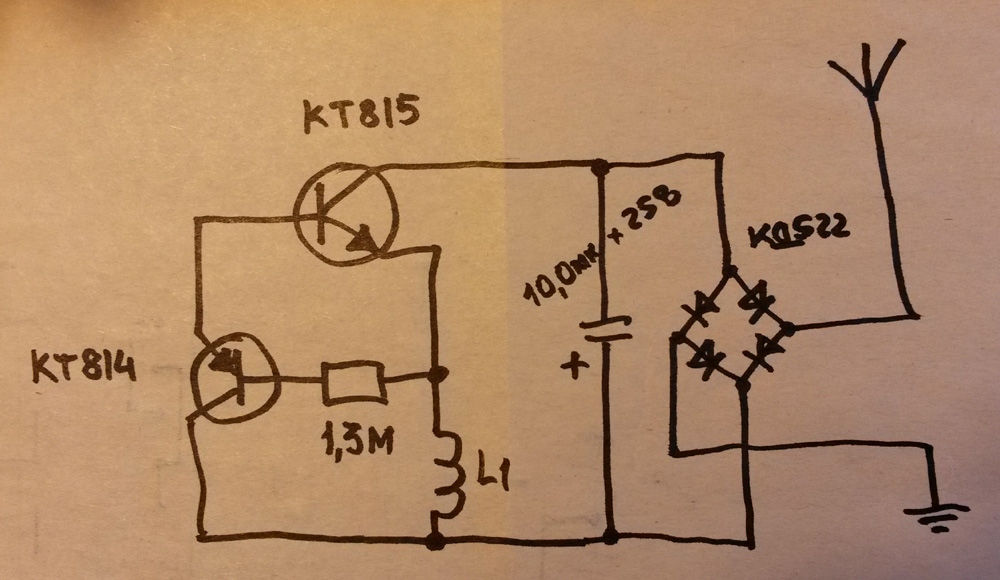

В схеме ошибки нет - именно в таком "неправильном" подключении всё работает.
Ток потребления в покое отсутствует, в момент прохождения магнитом катушки в импульсе до 30 микроампер. При остановленном маятнике напряжение на конденсаторе достигает 6 – 7 вольт, при движении маятника рабочее напряжение варьируется от 1 до 2 вольт.

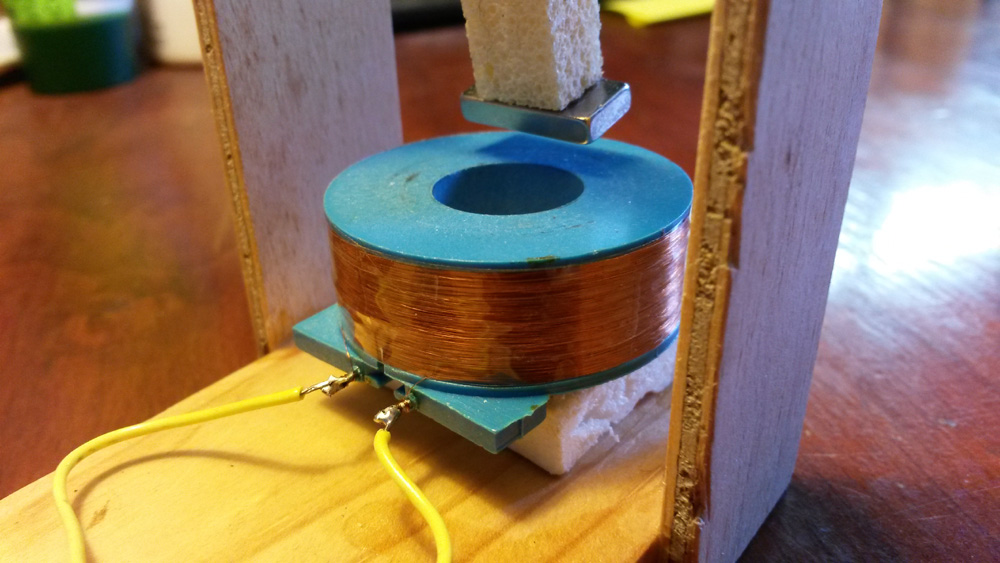

Катушка около 6500 витков внавал проводом 0,08 мм, сопротивление обмотки 2,7 кОм.
Чем больше витков, тем эффективнее, низкоомные катушки не работают.

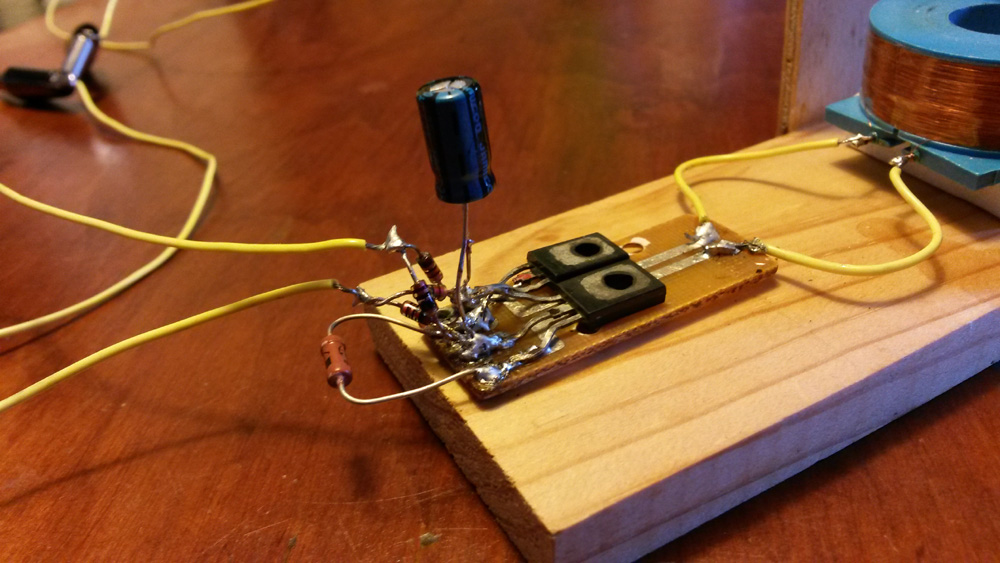

Транзисторы комплементарная пара (пробовал КТ3102 + КТ3107, думаю и другие будут работать). Диоды – высокочастотные детекторные, Шоттки не подходят.

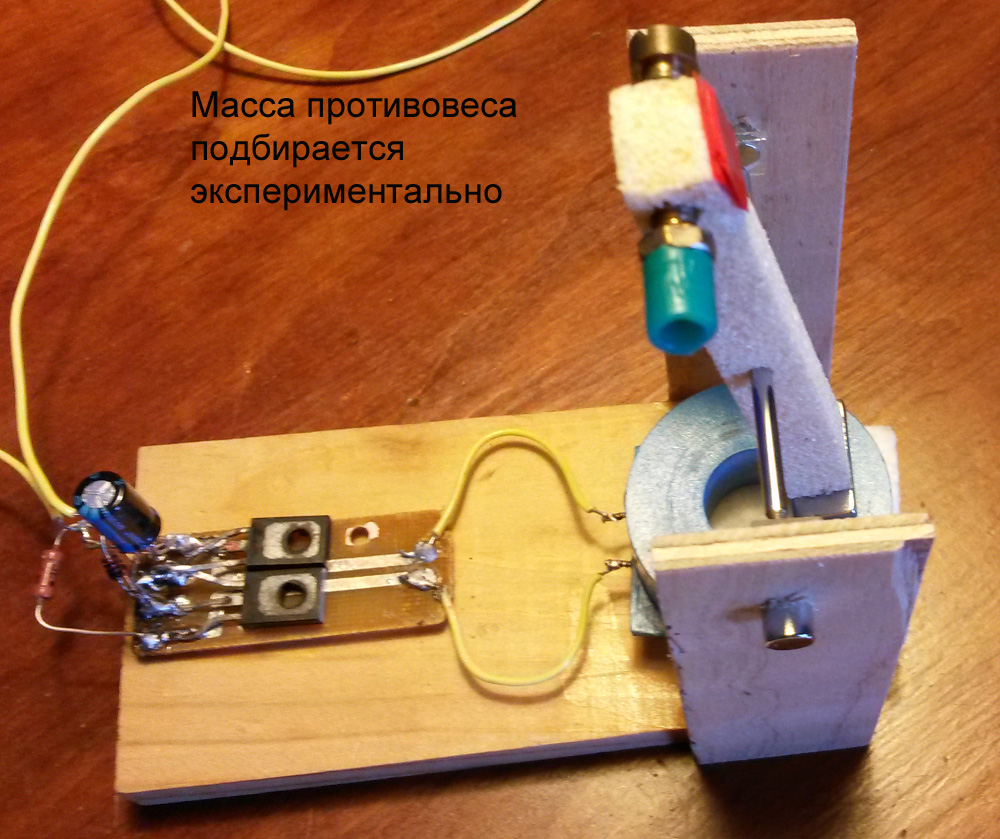

Настройка: подбор массы противовеса (положение магнита в покое смотри на фото) и резистора по минимальному току, при котором ещё возможно поддерживать движение маятника, чтобы успевал зарядиться накопительный конденсатор.
Измерение потребляемого тока:
Попробуем получить движение, используя тот же "источник питания".
Итак, эксперимент по использованию электромагнитного "смога" в качестве источника энергии.
В качестве подопытного - разновидность "pulse motor".
Устройство подключено к телевизионной антенне, оставшейся от эпохи аналогового вещания и к батарее центрального отопления в качестве заземления. Антенна на крыше пятиэтажного дома.
Магниты неодимовые – на коромысле маятника от мебельной защёлки (8х16х3 мм), на подшипниках аксиальные стержневые (5х10 мм) с наклеенным стеклом толщиной 1 мм.
Металлическая ось заточена с обоих концов. Коромысло маятника из пенопласта.
Зазор между осью и одним из "подшипников" около 0,2 мм.
В схеме ошибки нет - именно в таком "неправильном" подключении всё работает.
Ток потребления в покое отсутствует, в момент прохождения магнитом катушки в импульсе до 30 микроампер. При остановленном маятнике напряжение на конденсаторе достигает 6 – 7 вольт, при движении маятника рабочее напряжение варьируется от 1 до 2 вольт.
Катушка около 6500 витков внавал проводом 0,08 мм, сопротивление обмотки 2,7 кОм.
Чем больше витков, тем эффективнее, низкоомные катушки не работают.
Транзисторы комплементарная пара (пробовал КТ3102 + КТ3107, думаю и другие будут работать). Диоды – высокочастотные детекторные, Шоттки не подходят.
Настройка: подбор массы противовеса (положение магнита в покое смотри на фото) и резистора по минимальному току, при котором ещё возможно поддерживать движение маятника, чтобы успевал зарядиться накопительный конденсатор.
Измерение потребляемого тока:
Спасибо сказали Виталий, Extint Spin, 29jay, Ahrimed, AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 5 мес. назад
4 года 5 мес. назад от Юрий М.
"Детекторный" маятник #144156
лучше поставить д311 если есть, кд522 дубовые и схему входа если ваша установка работает от вч колебаний лучше сделать с удвоением как здесь
yandex.ru/images/search?text=детекторный...&lr=11065&source=wiz
yandex.ru/images/search?text=детекторный...&lr=11065&source=wiz
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 5 мес. назад
"Детекторный" маятник #144157
у меня между антенной и батареей 100 вольт вот оно се !!!!!!!!!!!!!!
radiomoduli.ru
Разработка и производство электроники на заказ
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 5 мес. назад
"Детекторный" маятник #144158
ковит, спасибо за видео и схему!!!! Отличный результат!!!!
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 5 мес. назад
"Детекторный" маятник #144159
Если скрутит вместе, и поставить полудиодный мост, сколько покажет?Xrom пишет: у меня между антенной и батареей 100 вольт вот оно се !!!!!!!!!!!!!!
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 5 мес. назад
"Детекторный" маятник #144375
kovit, хотелось бы получить более подробные пояснения как устроен магнитный подвес.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
4 года 5 мес. назад
Автор темы
магнитные опоры. Металлическая ось заточена с двух сторон, контактирует только с одной опорой, второй опоры не касается, висит "в воздухе" за счет притяжения магнита, зазор выставляется приблизительно 0,2 мм .
"Детекторный" маятник #144388

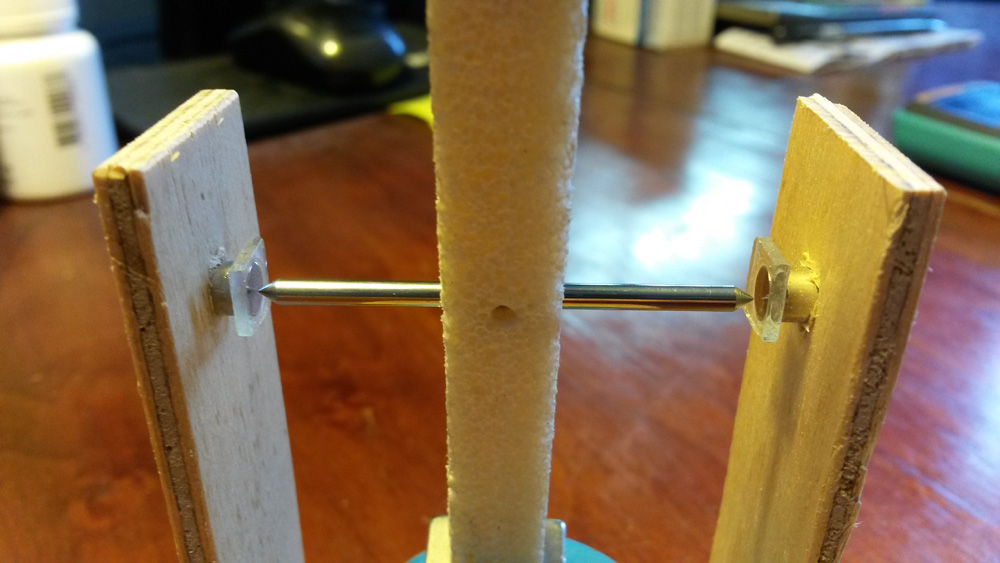

Во вложении фото конструкции. Цилиндрические аксиальные магниты с приклеенными к ним кусочками стекла толщиной 1 мм образуютlvn54 пишет: kovit, хотелось бы получить более подробные пояснения как устроен магнитный подвес.
магнитные опоры. Металлическая ось заточена с двух сторон, контактирует только с одной опорой, второй опоры не касается, висит "в воздухе" за счет притяжения магнита, зазор выставляется приблизительно 0,2 мм .
д311 проверил, точно не работают. Из имеющихся у меня старых "советских" работают д219, д220, д223, пробовал и СВЧ диоды - особых отличий от перечисленных не нашел. Подойдут и 1N4148, кд521.Юрий М пишет: лучше поставить д311 если есть, кд522 дубовые
Спасибо сказали lvn54, AndreyVK431
