Походу халявная энергия. =)

А ему похрен, главное схема хорошая и прибавку дает!

diod пишет: А ему похрен, главное схема хорошая и прибавку дает!

На холостом ходу дает, а как болтик внутрь сунешь глядишь и париет

Увеличил мощность до предела.
Теперь токи такие, что как индукционка, и потребление всего 1 Ватт.
Исходник

До каких пределов мощность будет расти не знаю. Постараюсь проверить.

Приветы!

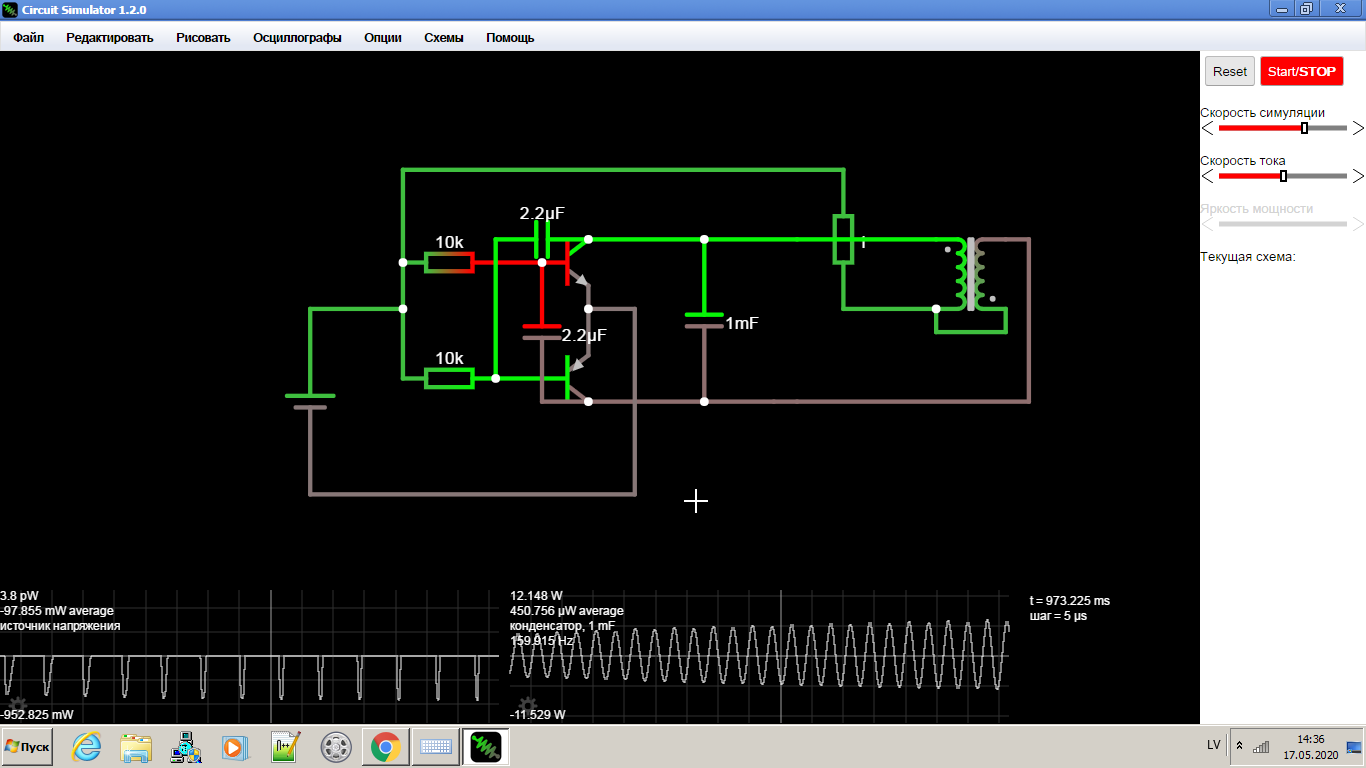

Та же схема, только на транзисторе.
Мощность меньше, но потребление так же меньше, как раз для экспериментов.
Мощность так же растёт, до каких пределов, пока не знаю, постараюсь проверить.
Спасибо.

Исходник



P.s. Да, и потребление постепенно понижается.
Это радует.
Правда к нагрузке эта вот схемка очень чувствительна.
А та, на ОУ может питать по теории даже схемку или ионистор.

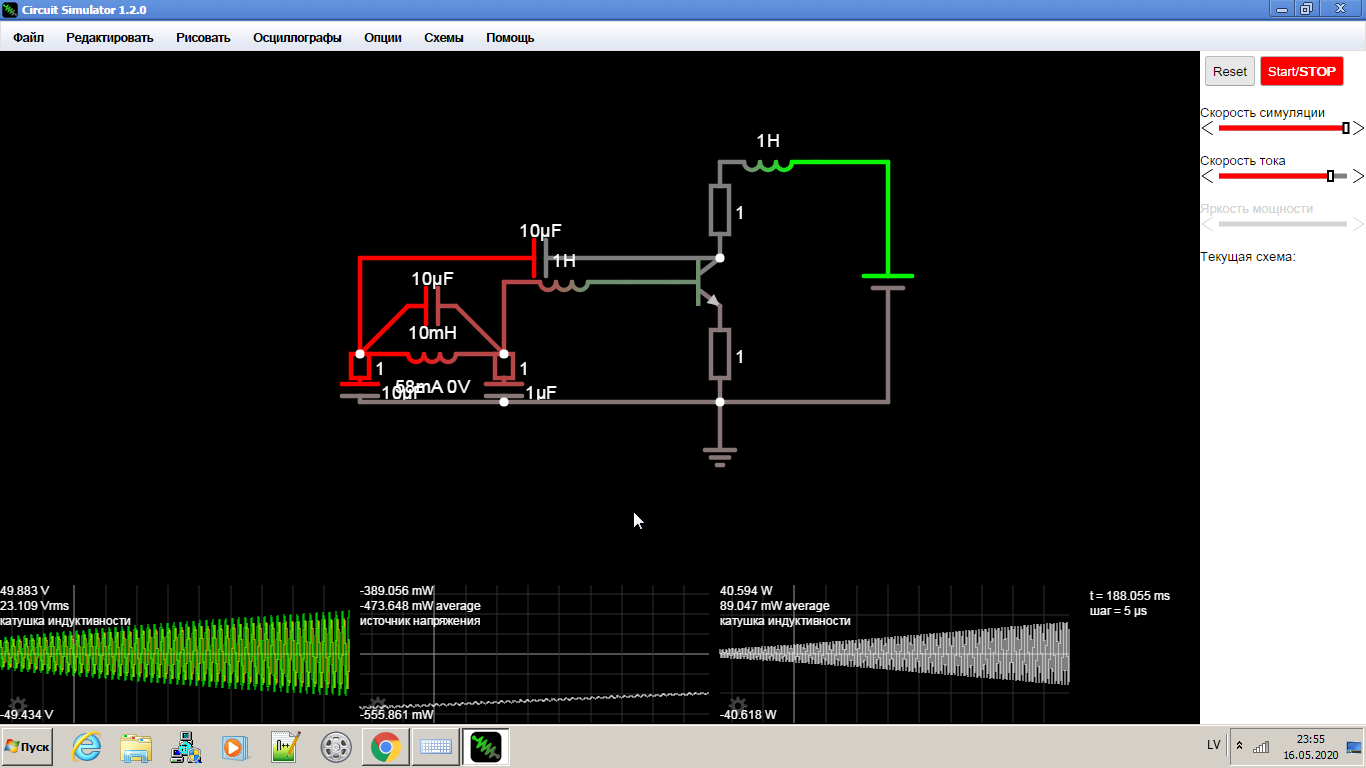

Та же самая схема, только на транзисторе.
Мощность растёт теперь как надо.
Вот только куда и как нагрузку подключить.
Очень схема чувствительна к нагрузке на катушку раскачиваемую.

Исходник.



Всем спасибо огромное за участие.
Все мы молодцы.

Extint Spin пишет: Коротить ИП на индуктивность для СЕ-шника - плохой тон...
Анализируйте...
strannik-2.ru/media/kunena/attachments/796/cu-2.PNG

Благодарю. Очень дельная рекомендация.

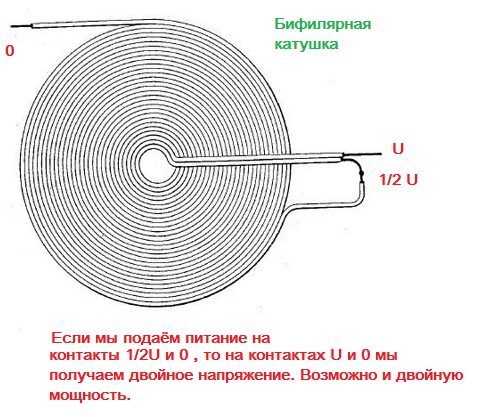

У меня вопрос появился. А что если бифиляркой Тесла снимать с катушки плоской на которой идёт раскачка ?

Rakarskiy пишет: www.electrolibrary.info/electronics/24-p...ayver-na-mosfet.html
tinyurl.com/y6wpcxlw -снимай попробуй.
(Частоту автоколебаний можно легко вычислить по формуле f = 1/(2π*√[ L*C]), так как индуктивность первичной обмотки (если используется трансформаторное включение) и емкость конденсатора образуют контур, обладающий собственной резонансной частотой. Важно при этом помнить, что амплитуда колебаний будет по напряжению больше напряжения питания приблизительно в 3,14 (Пи) раза)

Схема очень хорошая.
Я вот приспособил на бифилярку и попробую пустить бифилярку на бублик и снять с другой обмотки бублика.
Схема работает в резонансном режиме.
Ещё бы придумать как гасить резонанс, при больших мощностях.

Исходник




Схема специально маломощная, рассчитанная на две пальчиковых батарейки.

поставь реальные сопротивления в каждый отрезок к проводу и все сразу станет на свои места.

Rakarskiy пишет: поставь реальные сопротивления в каждый отрезок к проводу и все сразу станет на свои места.

Благодарю.
Поставил в схеме резисторы, и мощность уменьшилась.
Хотя в схеме c LC генератором я никакие резисторы не ставил в симуляторе, и работает она отлично, даже получше, чем в симуляторе.

Я так надо многие параметры менять, если сопростивления везде ставить.
Я посмотрел твою схемку, так там 10 миллиОМ понатыкано.
Как-то много. А если меньше, то- схема уже не работает по моему.
Сопротивление провода намного меньше.
Ну хотя зависит от проводулек.
Всё равно спасибо за опыт.

Буду собирать и ту и другую схему.
Заказал осциллограф простой, скидки были на Алиэкспресс.
И клещи токовые, которые и переменку и постоянку мерят.
А то мои вольтметры уже на показывают ток, видимо я их перегрузил однажды.

Без осциллографа и токовых клещей смыла нету экспериментировать.
А то хрен знает какой там ток, а жить то хочется. =)
