Походу халявная энергия. =)

Rakarskiy пишет: Не совсем ОУ в данной симульке имеет свое питание провались и выстави.

В том-то и дело.
На ОУ +-15 вольт если не ошибаюсь.

С катушки можно снять +-35 вольт.

А в остальном рекомендую начинать с себя.

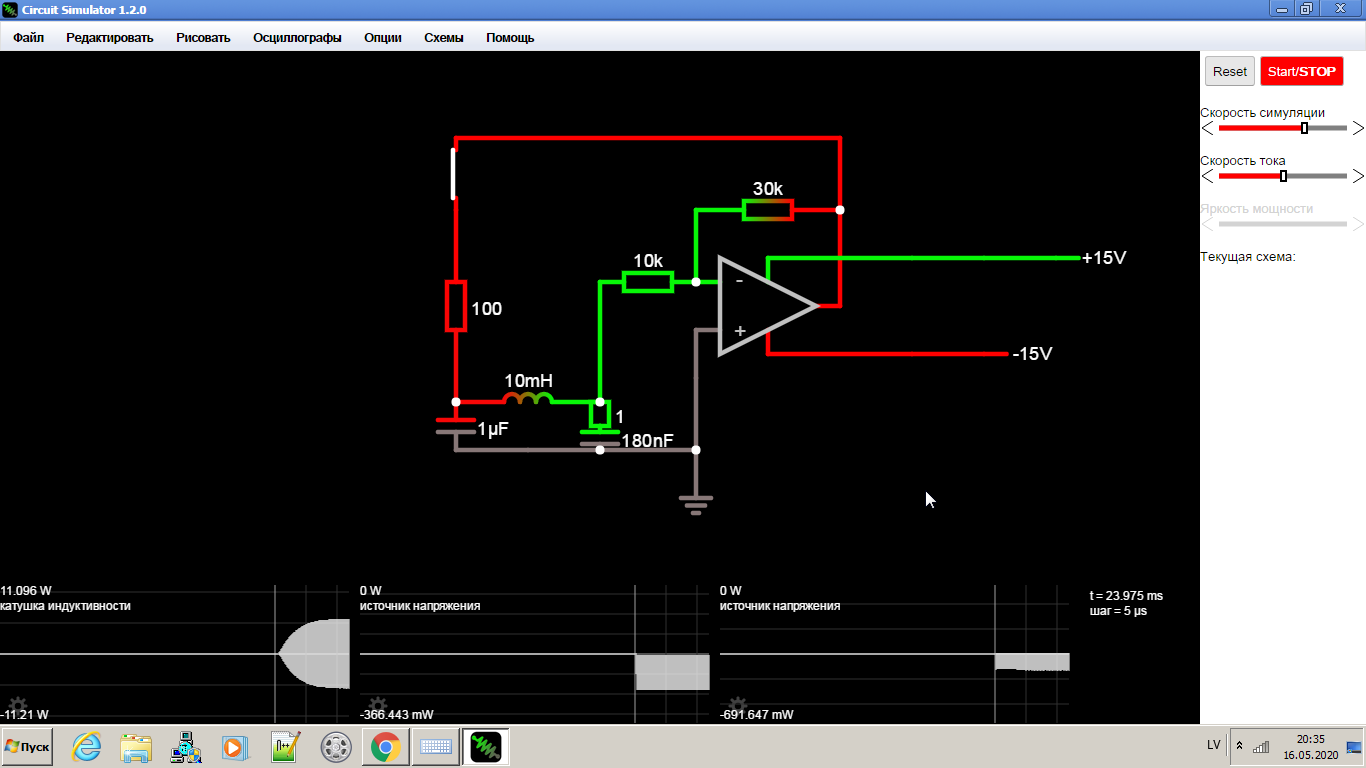

Вот пожалуйста.
Смотрим на мощность источников питания и смотрим на мощность на катушке.
Источник

10 Ватт энергии плюсом.

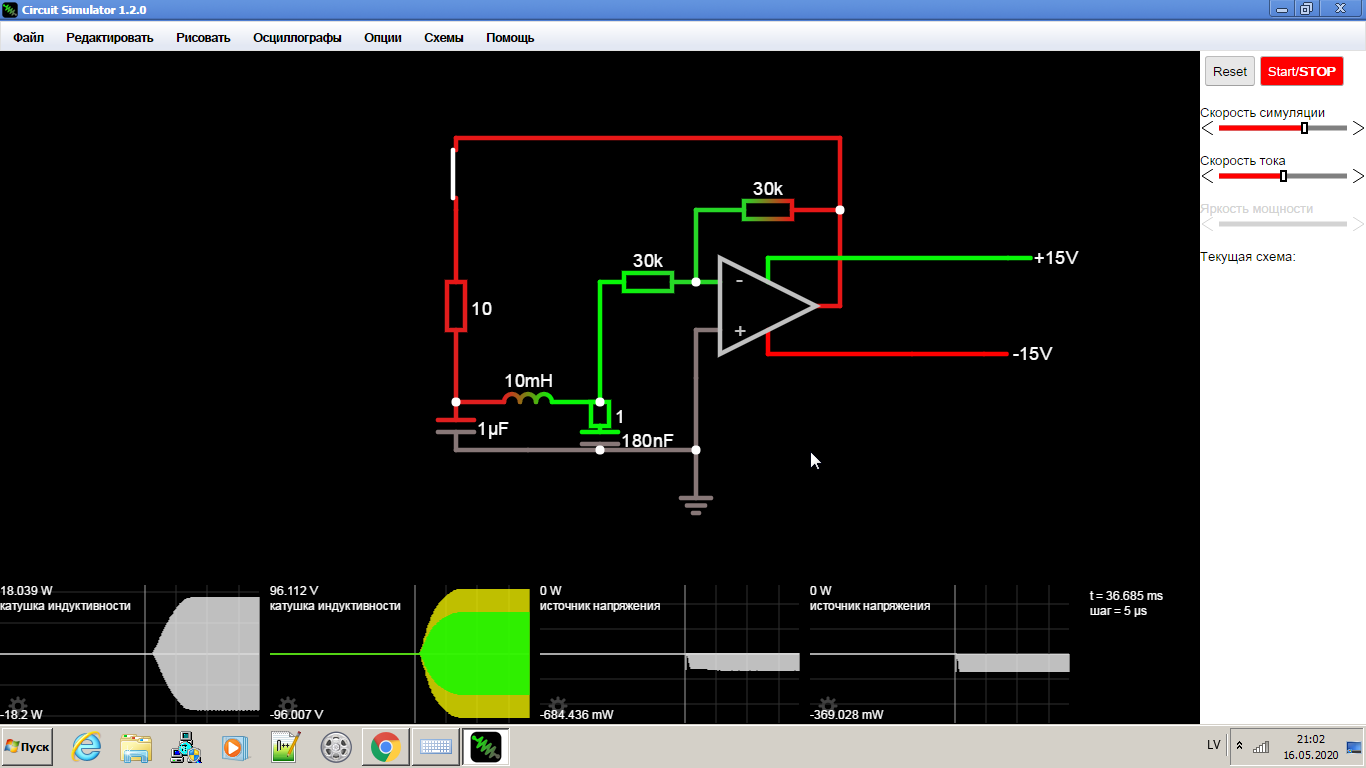

Та же схема.
Только на катушке 18 Ватт.
А потребление порядка 1 Ватта.

Источник


Можно попробовать сделать индукционку и на неё бифилярку, а с бифилярки на самозапит. Муехехе.

www.electrolibrary.info/electronics/24-p...ayver-na-mosfet.html
tinyurl.com/y6wpcxlw -снимай попробуй.
(Частоту автоколебаний можно легко вычислить по формуле f = 1/(2π*√[ L*C]), так как индуктивность первичной обмотки (если используется трансформаторное включение) и емкость конденсатора образуют контур, обладающий собственной резонансной частотой. Важно при этом помнить, что амплитуда колебаний будет по напряжению больше напряжения питания приблизительно в 3,14 (Пи) раза)

Rakarskiy пишет: www.electrolibrary.info/electronics/24-p...ayver-na-mosfet.html
tinyurl.com/y6wpcxlw -снимай попробуй.
(Частоту автоколебаний можно легко вычислить по формуле f = 1/(2π*√[ L*C]), так как индуктивность первичной обмотки (если используется трансформаторное включение) и емкость конденсатора образуют контур, обладающий собственной резонансной частотой. Важно при этом помнить, что амплитуда колебаний будет по напряжению больше напряжения питания приблизительно в 3,14 (Пи) раза)

Хорошая схема.
Даёт хорошую прибавку мощности.
Поздравляю.

Ник Мудрецов пишет:

Rakarskiy пишет: www.electrolibrary.info/electronics/24-p...ayver-na-mosfet.html
tinyurl.com/y6wpcxlw -снимай попробуй.
(Частоту автоколебаний можно легко вычислить по формуле f = 1/(2π*√[ L*C]), так как индуктивность первичной обмотки (если используется трансформаторное включение) и емкость конденсатора образуют контур, обладающий собственной резонансной частотой. Важно при этом помнить, что амплитуда колебаний будет по напряжению больше напряжения питания приблизительно в 3,14 (Пи) раза)

Хорошая схема.
Даёт хорошую прибавку мощности.
Поздравляю.

ты хоть читать умеешь ссылки эта схема не моя

«ZVS-драйвер» (Zero Voltage Switching) — очень простой и поэтому довольно распространенный низковольтный генератор. Он собирается по несложной схеме, при этом эффективность данного решения может достигать 90% и выше. Для сборки устройства достаточно одного дросселя, пары полевых транзисторов, четырех резисторов, двух диодов, двух стабилитронов, и рабочего колебательного контура со средней точкой на катушке.

А ему похрен, главное схема хорошая и прибавку дает!

diod пишет: А ему похрен, главное схема хорошая и прибавку дает!

На холостом ходу дает, а как болтик внутрь сунешь глядишь и париет

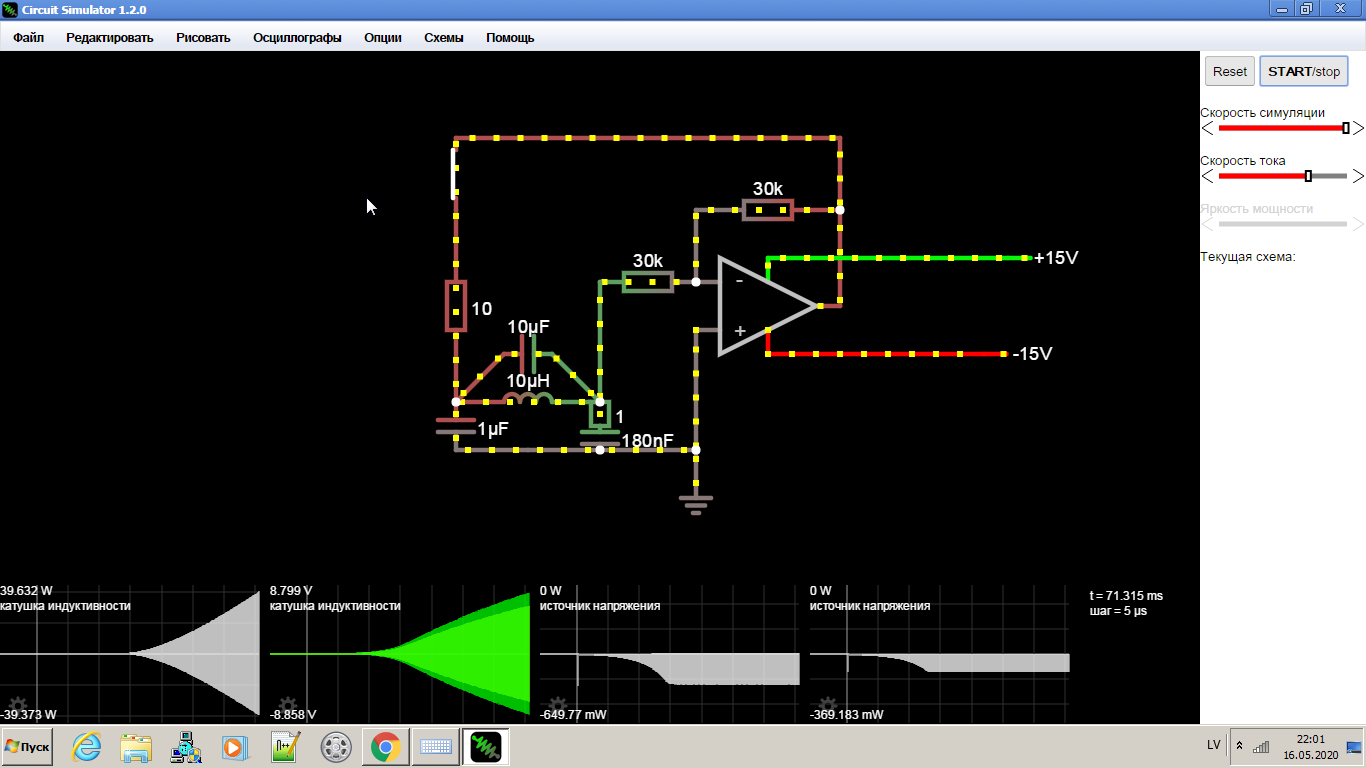

Увеличил мощность до предела.
Теперь токи такие, что как индукционка, и потребление всего 1 Ватт.
Исходник

До каких пределов мощность будет расти не знаю. Постараюсь проверить.
