БТГ Владимира и Чипа

Access пишет: Rakarskiy, на рис. втором , одна восьмая первая точка на первой обмотке бифа, одна восьмая плюс четверть на второй обмотке. На бифе буду делать много отводов на обеих обмотках, съем модификацией транса Кулдошина, благо он остался от прошлых экспериментов, только емкости обмоток, возможно, придется изменить...

при чем тут отводы к геометрии поля во времени. синусоида это показатели во времени.
пока с геометрией не справитесь ничего не будет

metrolog пишет: Я не уверен, что для получения СМП нужна большая энергия. Николаев, при изучении "второго магнитного поля, проводил эксперименты с простыми рамками, одна из которых была подвешена к потолку, запитывал их просто от сети 220В, и наблюдал слабое взаимодействие притягивания и отталкивания. Этим он показывал, что второе магнитное поле есть всегда, как составляющая общего в сумме с обычным. Другое дело, что оно слабо выражено. Дейна в своих опытах показывал, как его выделить (усилить). Он замыкал обычное поле в феррите изакорачивал феррит витком и оно (СМП) "вылазило" в продетом через кольцо феррита проводнике... Что очень напоминает ПУШ-ПУЛ у Кулабухова с тремя витками вторички при резонансе тока, где сопротивление этой цепи стремиться к нулю. Что приближенно к опыту Дейны с короткозамкнутым витком через кольцо феррита. В конце концов так называемый скалярный трансформатор Зацаринина (проводник-трубка с набором ферритовых колец, внутри которого буквально гвоздь сотка о от которого горит лампа 12В, про запитке трубки- проводника или короткими низковольтными импульсами через "крутой транзистор" или включая эту трубку-проводник в цепь высоковольтной искрилки ТДКС.
Все экспериментаторы объясняли явление, как проявление СМП.

Очень может быть, что эффект возникновения СМП проявится и при относительно низких напряжениях, но высоких токах.
Сегодня как раз провёл опыт с ферритовым кольцом 2000НМ, обмотка 35 витков проводом ПВХ 1 кв. КЗ виток проводом 2,5 кв. Что интересно. Без КЗ витка ОЭДС не ловится. А с КЗ витком на частотах 10-15 кГц 10% скважность, имеется существенный выброс, от которого через UF диоды заряжается электролит 400 мкф 400В. Огорчает, что ОЭДС всё же мала для быстрой зарядки. Может кто знает, как конструктивом катушки увеличить ОЭДС?

Rakarskiy пишет:

Access пишет: Rakarskiy, на рис. втором , одна восьмая первая точка на первой обмотке бифа, одна восьмая плюс четверть на второй обмотке. На бифе буду делать много отводов на обеих обмотках, съем модификацией транса Кулдошина, благо он остался от прошлых экспериментов, только емкости обмоток, возможно, придется изменить...

при чем тут отводы к геометрии поля во времени. синусоида это показатели во времени.
пока с геометрией не справитесь ничего не будет

Ну, тогда придется бифы делать длиннее - пол волны плюс одна восьмая. Тогда, 1/8 первая точка на первой обмотке бифа, одна 1/2+1/8 на второй обмотке.
Тогда, как я понял, две точки будут соответствовать положительной полуволне мощности и максимумам и минимумам пересечений напряжений и токов
Что вы подразумеваете под словом геометрия? Если катушки будут пространственно перпендикулярны, то это уже не будет биффиляром.

Кое-что по узлам, схемотехнике и ВН от Андрея Мищук. Возможно, материал наведёт на верные мысли в поиске конструктива БТГ.
Андрею благодарность за проделанную работу !
tesla.zabotavdome.ru/zpe.html

Что вы подразумеваете под словом геометрия?

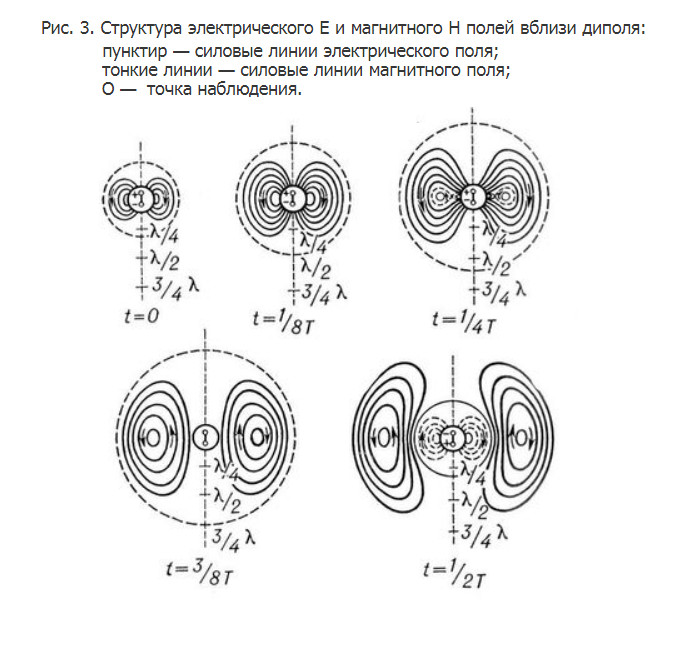

магнитное поле как и электрическое имеет структуру и они не однородные.
например 1/4 волны это максимум одного направления а 3/4 максимум обратного. максимум это плотность магнитного диполя
провод также на концах имеет разности потенциалов это разности уже электрического поля
их "танцы с бубном" в пространстве геометрии катушки и рождают графическое отображение на графике

Access пишет:

Rakarskiy пишет:

Access пишет: Rakarskiy, на рис. втором , одна восьмая первая точка на первой обмотке бифа, одна восьмая плюс четверть на второй обмотке. На бифе буду делать много отводов на обеих обмотках, съем модификацией транса Кулдошина, благо он остался от прошлых экспериментов, только емкости обмоток, возможно, придется изменить...

при чем тут отводы к геометрии поля во времени. синусоида это показатели во времени.
пока с геометрией не справитесь ничего не будет

Ну, тогда придется бифы делать длиннее - пол волны плюс одна восьмая. Тогда, 1/8 первая точка на первой обмотке бифа, одна 1/2+1/8 на второй обмотке.
Тогда, как я понял, две точки будут соответствовать положительной полуволне мощности и максимумам и минимумам пересечений напряжений и токов
Что вы подразумеваете под словом геометрия? Если катушки будут пространственно перпендикулярны, то это уже не будет биффиляром.

С геометрией надо разбиратся и она очень важна. Я выше выкидывал рисунки но вроде никто еобратил внимания. Создавая два разные полюса нодо думать и о их геометрии, значит если один полюс кок селенойд то другой тороидальный. При этом их омические сопротивления ДОЛЖНЫ БЫТЬ ОДИНАКОВЫЕ. Только при равных сопративлениях полюсов получим максимальное сцепление со средой. Если катушка имеет сопр. 1 ом то и тора сопр. 1ом. Я уверен что и у Капанадзе применен такой принцип, потому что проще уже некуда.
Ну пока неизвестно (без проведения ексов), можеть быть понадобится селенойдную часть мотать бифом (но как емкость) и с обеих концов ставить торы а запитыват как бы двумя полпериодами (нарезанными). Да и Чип никогда и нигде непоказал, хоть краюшком кадра, свою систему съема, думается мне что она там интересная

Продолжение изучения свойств первой части установки (без бифиляра).
В качестве резонатора подключил катушку, намотанную проводом 0,9 на каркасе 70 мм.
Длина намотки 32,5 см, кол. витков 357, длина провода 84м, индуктивность 2,03 мГн.
расчетная емкость LC резонанса 100пф при частое 300кГц. Поставил 2 по двести.
Запустил на 300кГц со скважностью 20%, результат нулевой. По всей видимости влияет внесенная ёмкость диодов "коротилки". Нашел LC резонанс на частоте
114 кГц , форма сигнала при свернутой развертке - заполненная синусоида 50Гц ВЧ сигналом как обычно.
При увеличении развертки наблюдаю синус 114 кГц с врезкой трех импульсов на отрицательном скате синусоиды, причем выбросы врезки выше амплитуды синуса. Картинка зеркальная и в отрицательном полупериоде синуса. Наблюдается обычная картина большого магнитного поля по краям резонатора. Но теперь и электрическое поле появилось на концах, там же где и магнитное.
Неонка уверенно светится на концах. Ввел контрольную катушку 40витков на 50-той трубе, нагруженной на 12В лампочку внутрь резонатора - горит в геометрическом центре торца резонатора по отношению к введенной катушке. И все бы ничего как для обыкновенного ВЧ трансформатора, только на другом конце все в противофазе и по центру явный минимум.
Делаю вывод: в резонаторе полуволновой процесс со сменой пучностей тока на пучность напряжения на концах с частотой коммутации.
Процесс устойчивый, не зависит от напряжения, подаваемого на первичку транса (понижал до10 вольт латром). Амплитуда на лампе-нагрузке (синус 114 кГц без врезок) падает, накал еле виден, но процесс не сбивается.
Ваши рекомендации... Что дальше?

Проверить на однополярность - только в положительных или отрицательных полуволнах синуса...

HIDE пишет: Проверить на однополярность - только в положительных или отрицательных полуволнах синуса...
Как? Какова методика?
Я никак не могу отделаться от гениальной идеи Джонлис о движении пучностей тока, но в нашем конструктиве катушки не ортогональны. Хотя изучая процесс, который происходит в моем эксе, я вижу, что индикатор магнитного поля светится не только в местах пучностей тока, присутствующих на торцах резонатора, наблюдается слабое свечение индикатора магнитного поля и по центру резонатора. Там же слабо, но светится и неонка. Такое положение вещей наталкивает только на одно объяснение: это полуволновой режим, который пытается выворачиваться то как полуволновой вибратор с заземленными (закороченными) концами, где максимум тока; то как полуволновой вибратор с изолированными концами,где максимум напряжения. Смущает тот факт, что распределение предполагаемых пучностей тока на торцах уж слишком сжато (явно выражено), а по волновой классике должно распределяться по геометрии резонатора более менее плавно. Но есть как есть.
Одним словом нужно еще поизучать, меняя топологию резонатора. Наверное не зря в варианте схемы Зебры (если не ошибаюсь в авторе), длина намотки резонатора предлагается на 50-й трубе проводом около 0,9 на длине намотки 50см. Если пересчитать мой резонатор, то по количеству провода то на то и выходит, у меня на 70 трубе. Перемотаю, проверю.

В одном из роликов Чип говорил о настройке системы следующее. На выход бифиляра подключается нагрузка (лампа накаливания). С помощью изменения частоты генератора, при небольшой скважности, находим частоту на которой лампа гаснет. Увеличиваем скважность. Опять подстраиваем частоту по уменьшению свечения лампы. И так до скважности 50%. Результат - лампа не светится, тока через нагрузку нет. Все появляется после подключения заземления.
Вопрос. Если это действительно так, то все умные разговоры о резонаторе без учета параметров бифа - пустышка.
