По какой-то причине файлы вложений не прикрепляются к сообщению, поэтому я их выкладываю дополнительно:
Файл gif размером 1,65 МБ указывается что размер вложенного изображения превышает допустимый предел указанный в конфигурации, хотя ему до 6 МБ как до неба...

Магнитные поля разорвать нельзя, а вот перенаправить очень даже.

nazar-ia-49 Всех благ спасибочкики что практикуешь данную тему. Еще бы осцилки бы где то обсудить ?

Спасибо Радиоману сумевшему уменьшить количества пикселей в картинке.

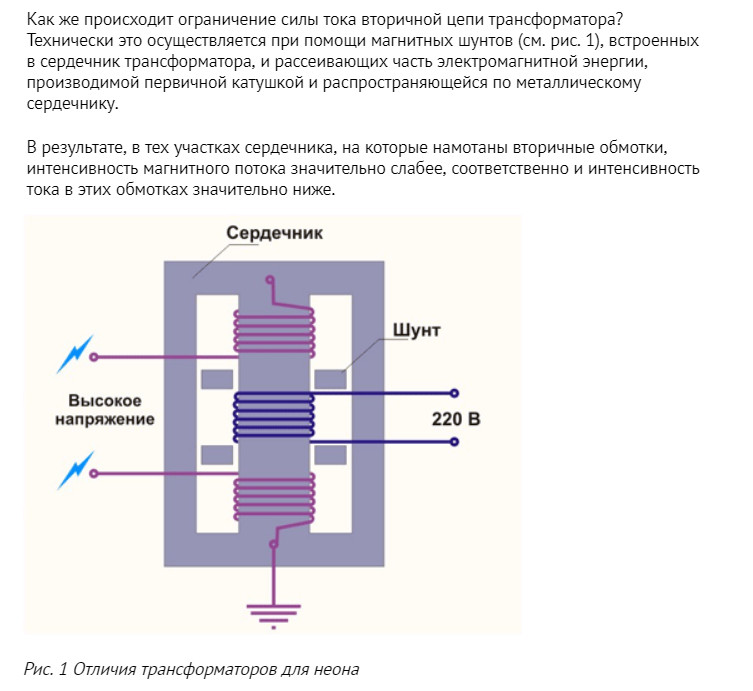

И в дополнение к ранее выложенной мною информации об основных отличиях технологического исполнения вариантов устройства Чипа и его прямых последователях от нашего варианта установки заключаются в использовании Чипом и К так называемого "магнитного шунта (на рисунке SHUNT), т.е. зазора из не магнитного материала на Ш-образных и витых сердечниках.

При использовании такого магнитного шунта на выходе ключа получаются одно или 2-х полярные "очень красивые реснички" с огромной амплитудой ну и помехами соответственно, т.к. приходится производить перемагничивание всего массивного сердечника силового трансформатора, вместо нашего тонюсенького межобмоточного экрана.

В нашем варианте установки на выходе ключа мы видим импульсы с амплитудой (50-70)В, которых более чем достаточно для перемагничивания тонкого межобмоточного экрана, что позволяет получить в КК резонатора амплитудно-модулированного чисто синусоидального сигнала амплитудой до (3,0-:-5,0) кВ и полное отсутствие каких-либо помех в питающую сеть.

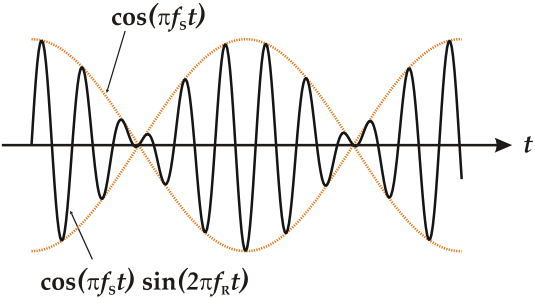

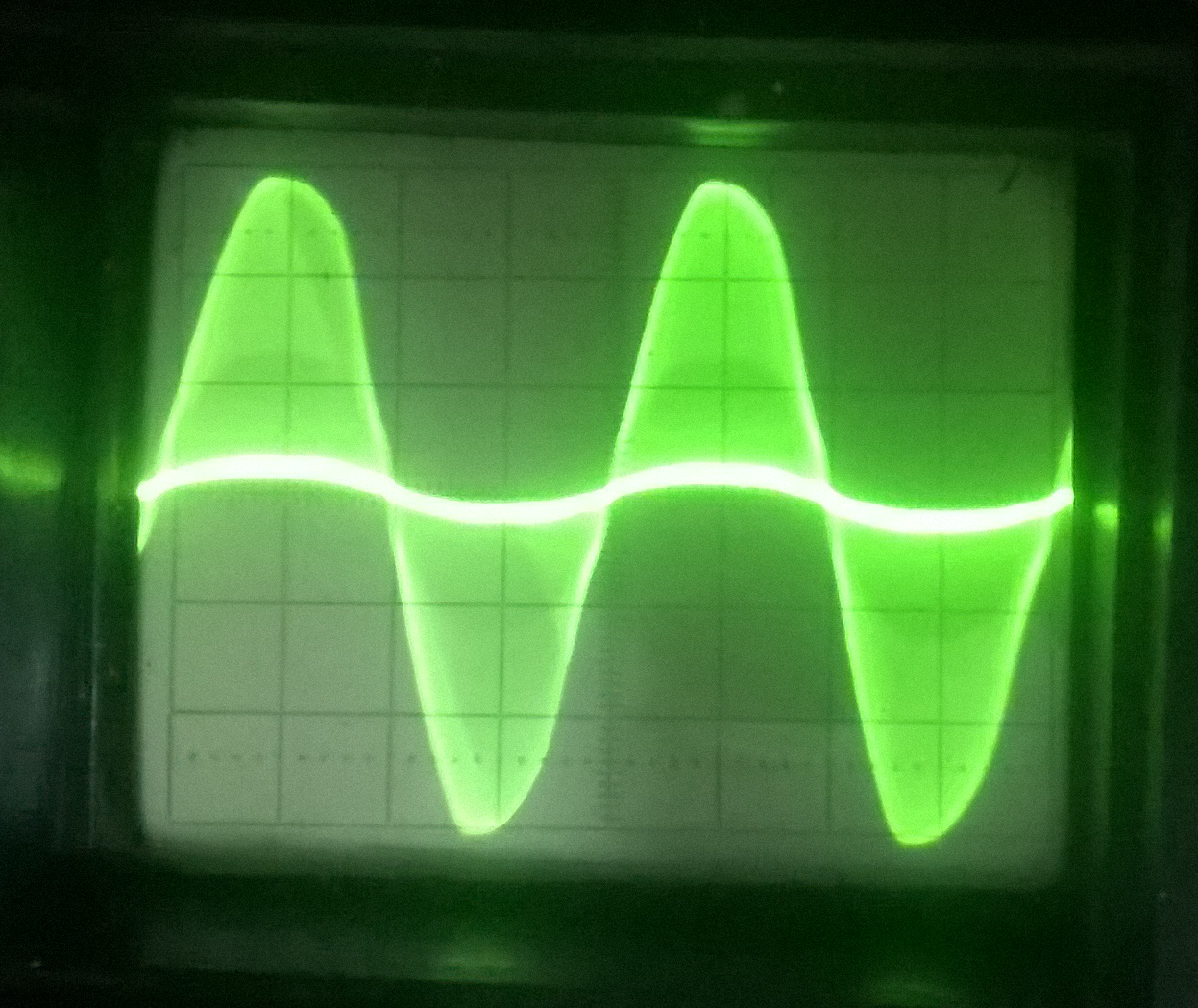

Сигнал в нашем случае получается подобный рисунку: А по факту мы имеем сигналы в развёрнутом и сжатом виде как на фото:
Для mobilayzer-ра могу сказать что осциллограммы можно обсудить и по скайпу, но я сам не знаю по какой причине в 2-х контурной системе съёма, подобной Смитовской, сигналы получаются с разной фазой в левой и правой катушках и к тому же синхронными у одного к току, а у другого к напряжению в резонаторе, т.к. по ныне действующим канонам они должны быть одинаковыми и иметь одну и ту же фазу и одинаковые амплитуды - так как эти катушки соединены ПОСЛЕДОВАТЕЛЬНО и расположены на одном каркасе!?

Как говорил водитель из "Операции "Ы"" - один Аллах знает по какой причине это происходит!!
Мне, как простому технарю, это понять не дано - тут простор деятельности для учёных-теоретиков (прошу не путать с любителями почесать языки от нечего делать)...

Кстати о "птичках", совсем выскочило из головы, а ведь и трансформаторы для неоников, один из вариантов которых использует Смит в своей конструкции - тоже имеют в своей конструкции один или два магнитных шунта, но эта информация практически ни где не афишируется, хотя эта особенность в конструкции установки Смита имеет очень существенное значение, если не самое главное: Вот уж воистину всё в нашей жизни переплетено до не могу, так что отделить одну конструкцию от другой практически невозможно...

В дополнение к последней информации - чем больше и глубже я продолжаю капаться в особенностях работы разных систем генерации энергии и её преобразования в активную, тем чаще проскакивает мысль о том, что в экспромте AntonW на моё упоминание о замеченной мною особенности что "Ключ в нашей схеме работает как аналог искрового разряда в схемах Теслы", есть какая-то логика и его эмоции на моё замечание:

аллилуйя, вот это правильные выводы...

если рассуждать дальше, то чем примечательна такая накачка, а тем что мы получаем не демпфированную магнитную волну, которая вылетев один раз (в момент замыкания ключа) уже не принадлежит источнику её породившему, Тесла об этом писал в своих дневниках, что такая волна могёт многое - а источнику по-барабану, ведь он её испустил и до свиданье, нет обратного влияния на ИП.

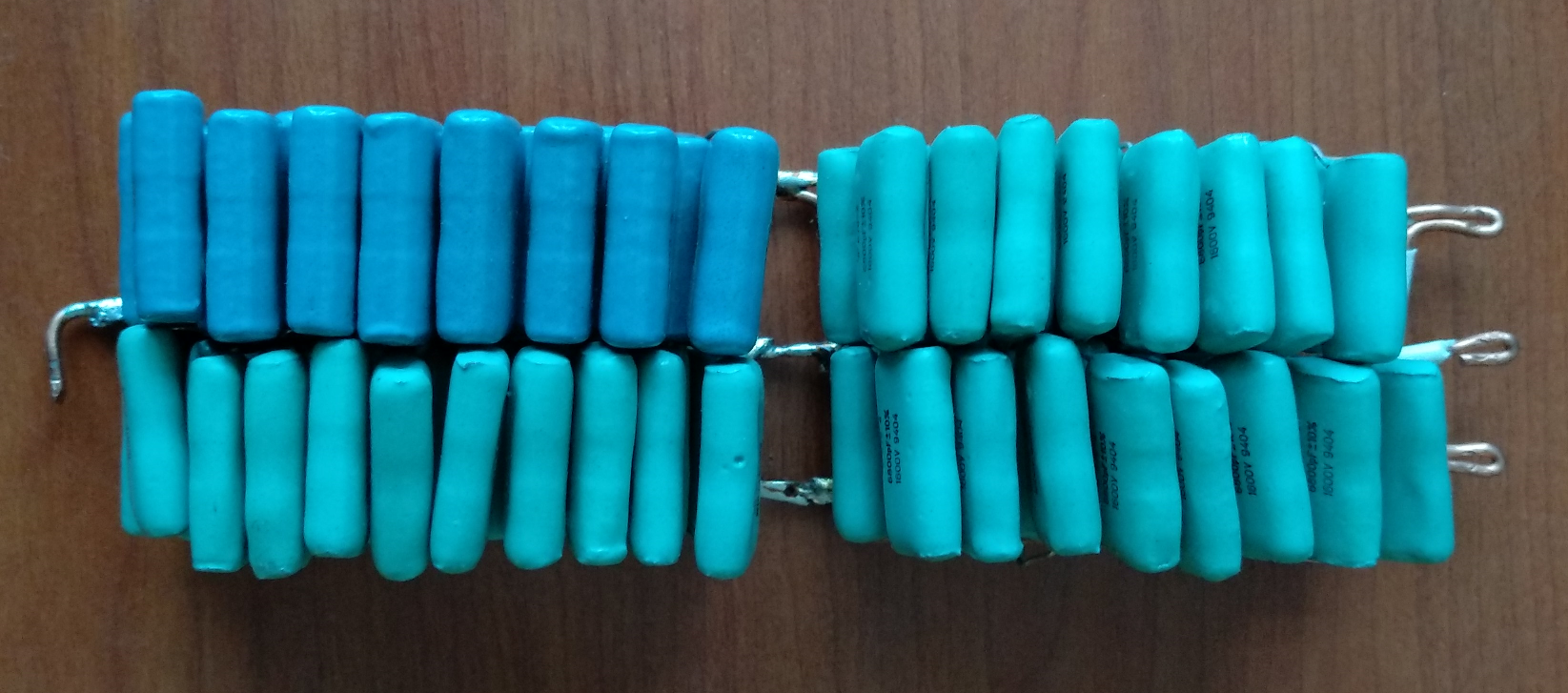

не лишены основания хотя бы по той причине, что батарея Российских/Советских конденсаторов типа К78-2... и импортных фирмы Вима прекрасно работавшие в системе накачки энергией гранаты, в нашем Усилителе мощности работают как печки, даже если подключены с маленькой ёмкостью в параллель к мощной батарее конденсаторов типа СВВ81/СВВ-23... вроде бы тоже плёночных и с тем же рабочим напряжением!!!

Ведь не зря же по какой-то причине мизерная входная мощность (60-100 Вт) с мизерным напряжением на выходе ключа =50-70В, превращается поистине в огромную, до 100 кВА, энергию, хоть и реактивную.
При этом резонансные контура в узле съёма ведут себя не совсем по правилам, давно вычисленным для них в подобных случаях!!

Возможно именно эти "Мелочи" и препятствуют снятию накопленной энергии в нагрузку, и нам придётся использовать для наших целей не традиционные способы преобразования реактивной энергии в активную на нагрузке??

Однако получается примерно так и хотелось бы понять почему именно так...

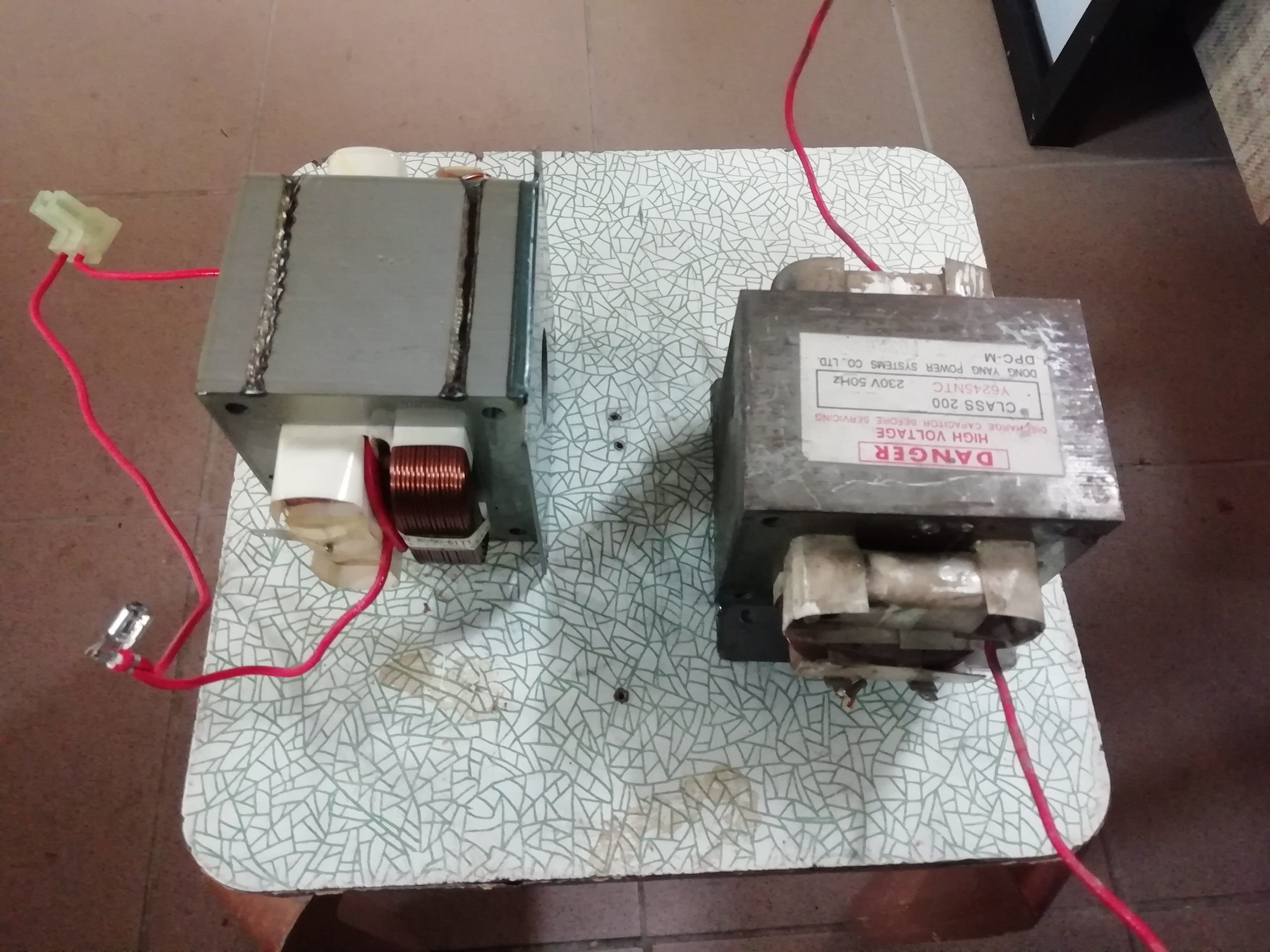

Полазил по своим трансформаторам и только в трансах от микроволновки намотка секторальная... и самое интересное стоят два "магнитных шунта" между первичкой и вторичкой.
Есть желание использовать такой трансформатор для данной темы, срубав ВВ вторичку и намотав нам необходимое кол-во витков. В первичке 15 слоёв по15-16 витков ( 225-235)проводом примерно 0.7 мм. Самому интересно поймать эту магнитную волну. С ув.

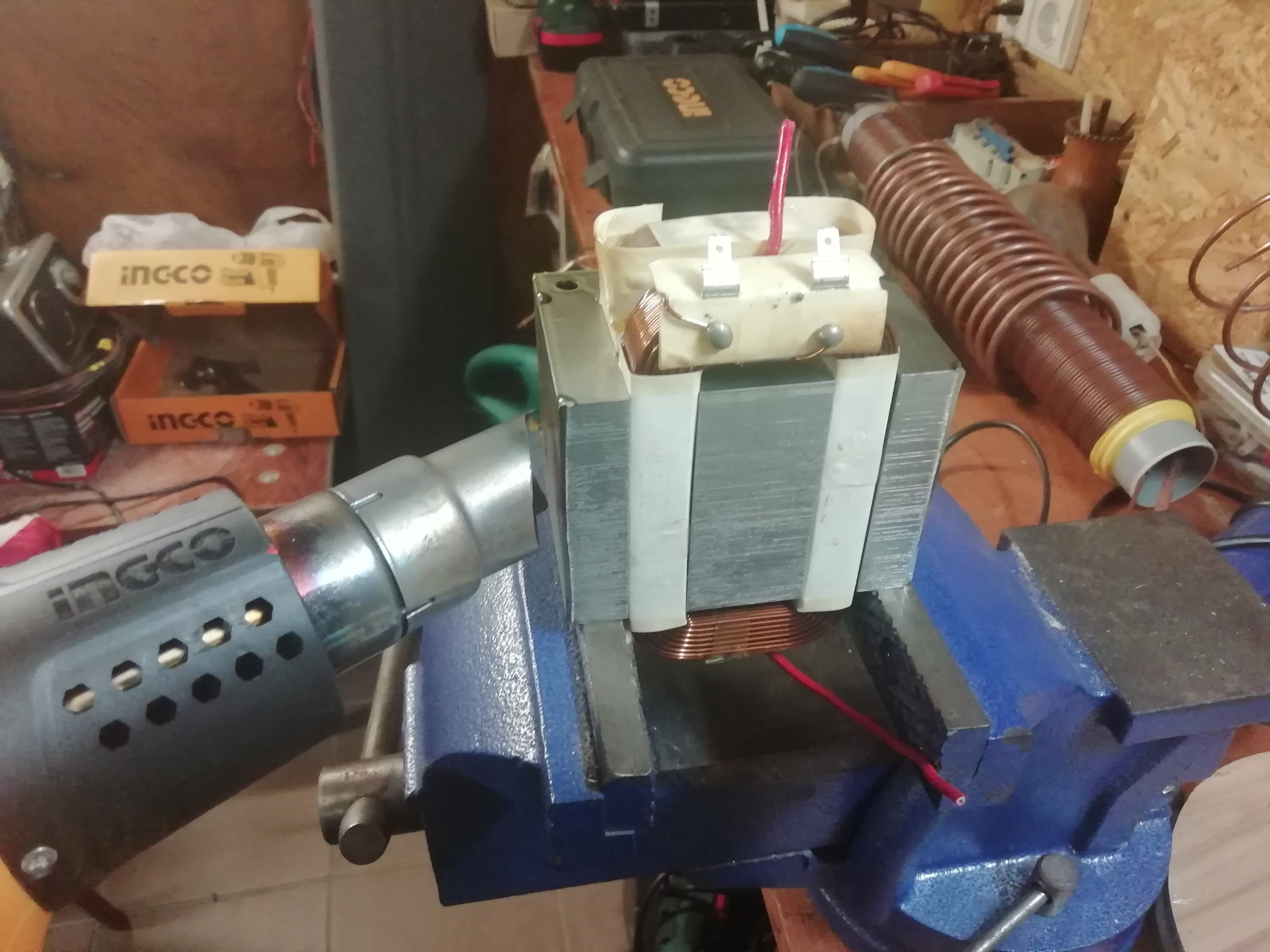

Не надо обрубать ВВ. Можно акуратно распилить болгаркой по шву сварки, потом погреть феном сердечник и просто вытащить обмотки.

петрух забыл добавить, что после того как будет вынута обмотка, этот трансформатор и его потроха нужно выбросить на помойку...

nazar-ia-49 сказал "А" - говори и "Б". Почему такой метод неприемлим ?
