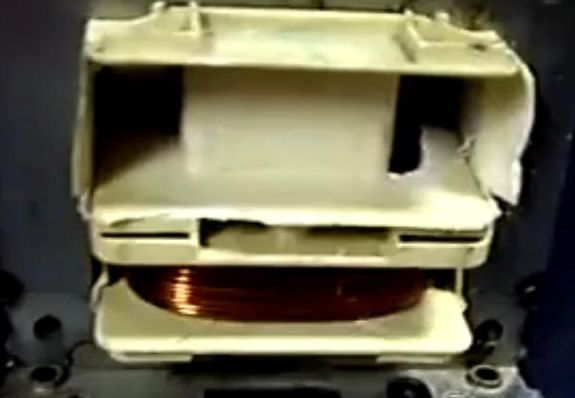

В ролике видно, что используется только часть трансформатора. В нем оставлена одна обмотка и убрано ферромагнитное ярмо. Там есть (хотя и мутная) схема этого транса. Исходно он был Ш-образный.Roman пишет:
Смущает вот что -
магнитное поле современного трансформатора хорошенечко замкнуто в сердечнике, потоки рассеяния если и есть - они незначительны, тем более - в режиме холостого хода, тем более - в броневом сердечнике.
Как вариант - изначально этот девайс был использован как мощное реле...
Фактически получился просто дроссель. В нем магнитное поле "не замкнуто".
zlatomir пишет: У меня есть конденсатор, который был изготовлен из старого МБГ кондера посредством разборки и перемотки его на пластиковую трубу с добавлением ещё двух выводов подключения. У старых конденсаторов боковые поверхности алюминиевых обкладок не пропаивали для снижения индуктивной составляющей, поэтому они перематываются довольно просто.
Суть эксперимента при включении обкладок по ниже приведённой схеме, заключалась в следующем:
- в пластиковую трубу, на которой намотан конденсатор, его ёмкость 2мкФ, был помещён электролитический конденсатор ёмкостью 2200мкФ, точно такой-же как на фото. Подводящие провода к электролиту были расположены таким образом, чтобы не создавать индуктивного воздействия на намотанный поверх трубы конденсатор, точнее его пластины которые естественно обладают собственной индуктивностью.,
-на электролит подавалось питание от источника постоянного тока с амплитудой в 50V, и в момент заряда электролита заряжался и кондёр на трубе примерно до такого-же напряжения. При разряде электролита самого на себя, кондёр на трубе снова заряжался.
Возникает вопрос:
-что за энергию излучает электролит при заряде- разряде и почему именно такая конфигурация приемника может её зафиксировать?
