Эксперименты с качером

7 года 9 мес. назад 7 года 9 мес. назад от doktorsvet.
doktorsvet
Модератор
Модератор
Сообщений: 956
Больше
Автор темы
Эксперименты с качером #72737
По ряду причин задался вопросом, как быстро зарядить кондер ( 4*680мкф 200в ) до 80 вольт с максимальным кпд.
Сначала пробовал заряжать его этой схемой:

от 3-х вольт 300мА - 0,9 ватт он зарядил кондер за 28 секунд.

Меня это не особо устраивает так как батарейки (даже аккумы) быстро сядут...

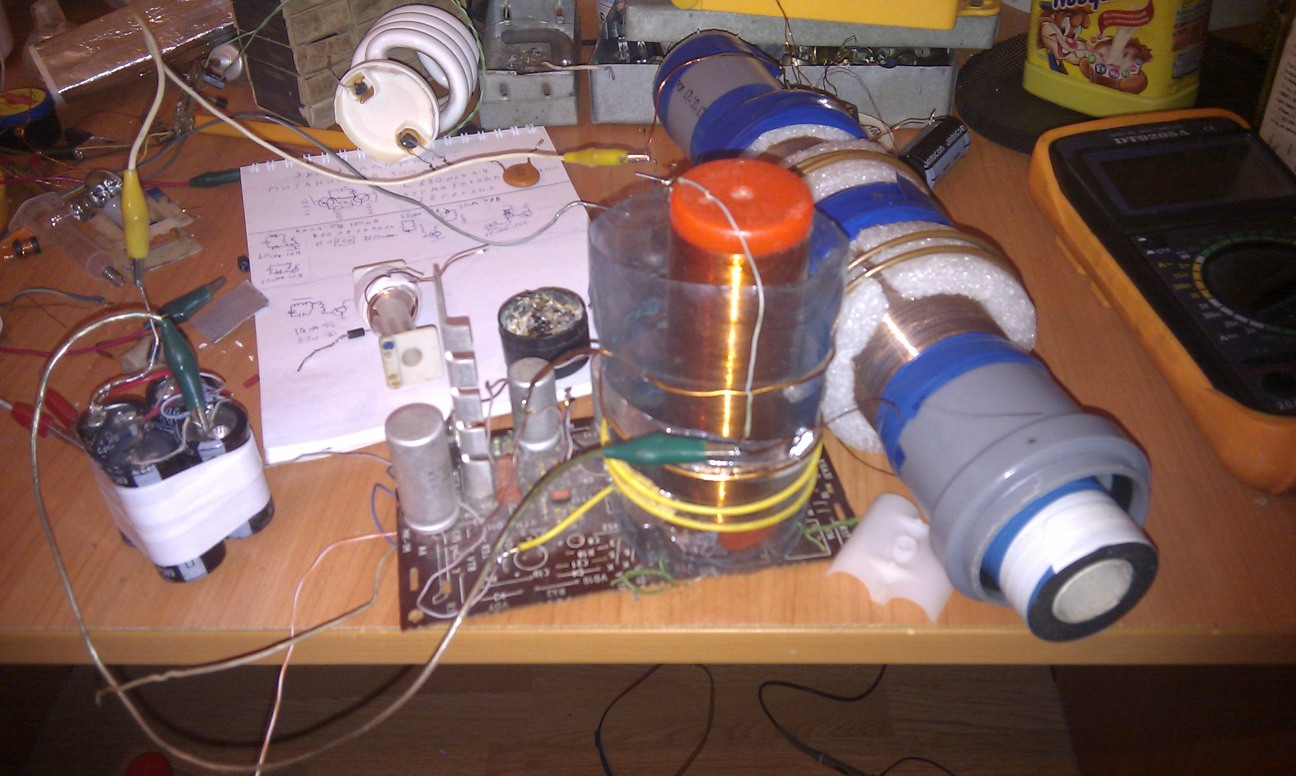

Попробовал зарядить тот же кондер традиционным качером, перепробовал все возможные варианты (результаты неудачных вариантов я выкладывать не буду).

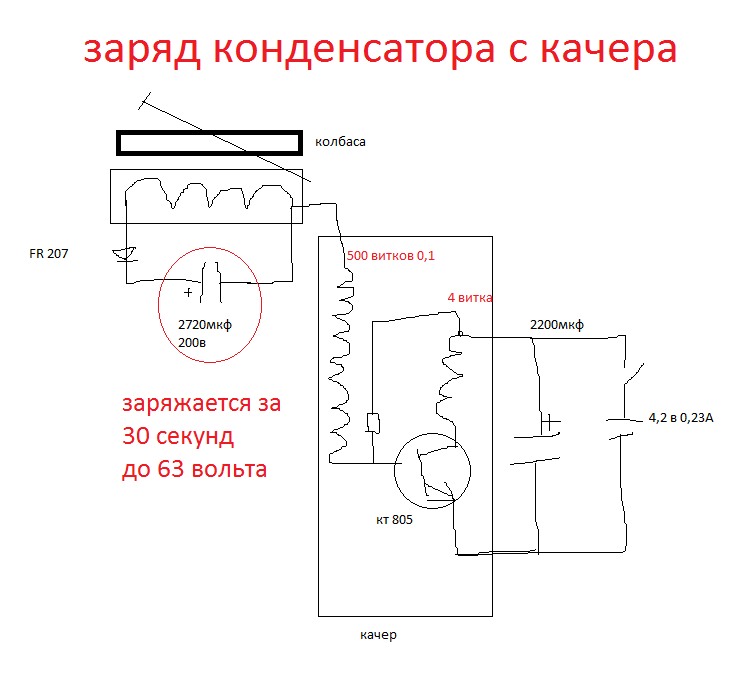

Но 1 вариант все же заслуживает внимание. Скажу сразу, что заземление тут не использовалось, правда питание качера от сетевого БП...





Конечно результат у качера несколько хуже чем через ферритовый преобразователь, но зато необычность в том, что именно в таком варианте кондер заряжается быстрее всего.

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.
Вложения:
Спасибо сказали Mibor

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 9 мес. назад 7 года 9 мес. назад от yurum.
yurum
Живу я здесь
Живу я здесь
Сообщений: 2044
Больше
Эксперименты с качером #72738
ну эт конечно не фонтан. обычный преобразователь для фотовспышки. делал для родителей они у меня фотографами работали. на п213 заряжает кандёр 1800мкф (в вспышке стоит 2 кандёра 1000 и 800мкф для 120 джоулей) заряжает их от круглых батареек за 6-7 секунд до 300 вольт

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 9 мес. назад 7 года 9 мес. назад от doktorsvet.
doktorsvet
Модератор
Модератор
Сообщений: 956
Больше
Автор темы
Эксперименты с качером #72742
урий - я посмотрел на гуглее схемы фотоспышек при питании от з-х вольт, везде выходной кондер стоит на 150мкф 330в - мне кажется Вы ошиблись слегка - может все-таки не 1800мкф а 180? :lol:
Вот напрнимер как здесь:
vrtp.ru/index.php?act=categories&CODE=article&article=2296

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 9 мес. назад 7 года 9 мес. назад от doktorsvet.
doktorsvet
Модератор
Модератор
Сообщений: 956
Больше
Автор темы
Эксперименты с качером #72744
Кстате да, вот нашел твою зарядку на транзисторе П 210
http://www.xn--b1agveejs.su/radiotehnika/150-preobrazovatel-dlya-vspyshki.html
Что мы тут видим: вот такую приставку


И соответсвенно ее скорость:
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]

Это еще раз говорит о том что юрум свистун ))

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 9 мес. назад 7 года 9 мес. назад от yurum.
yurum
Живу я здесь
Живу я здесь
Сообщений: 2044
Больше
Эксперименты с качером #72753
doktorsvet я вообщет без дела пиздеть не люблю. года уже не те
ту схему что дали эт детская схема. вот здесь куча небольших вспышек для школьников с их характеристиками
www.fototank.ru/principialnye-sxemy-fotovspyshek.html
фотографы которые заснимали в заксах применяли вспышки которые питались от батареи молния так как на свадьбе да и на новогодней ёлке переноска это геморой. да и ждать вас никто небудет когда ваша вспышка зарядится потому что в день 2-4-8-12 свадьб. время деньги.
поищите в инете вспышку луч 61 помоему. вот там стоят 2 электролита 1000 и 800мкф и эта вспышка от батареи молния заряжается 10 секунд. а я вот от свежих батареек добился 6 сек. но там схема хитрая . самый тяжолый заряд идёт вначале когда кандёр разряжен поэтому ставится мостик с двух плеч преобразователя с колекторов выходных транзисторов и в момент включения идёт на кандёр через мостик 24 вольта что обеспечивает более лёгкий режим преобразователю. схема то питается от 12 вольт
нашол про вспышку. стоял там кандёр 800мкф

Продолжительность вспышки лампы ЭВ-1 составляет около (1/2000 сек. - 1/1000). Минимальный промежуток между вспышками 5-10 сек. Срок службы осветительного прибора - 10 000 вспышек. Энергия вспышки - 36 Дж, угол рассеивания света - 60°. Ведущее число для вспышки ЭВ-1 составляет: при использовании пленки 65 ед. ГОСТ - 20, при 130 ед. ГОСТ - 23. Масса- 3,1 кг.

Источник питания (ИП) — 300 В (сухая батарея типа 320-ПМЦГ или др. (например, батареи от радиоприемников "Турист").

Второй вариант – сетевой: 220 В с переходником на ИП 300В (батарея "Молния").

club.foto.ru/info/articles/article.php?id=210
Спасибо сказали doktorsvet

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 9 мес. назад 7 года 9 мес. назад от doktorsvet.
doktorsvet
Модератор
Модератор
Сообщений: 956
Больше
Автор темы
Эксперименты с качером #72772
Все верно - у вас в аннотации указано 36 джоулей.
Переходим на он лайн калькулятор и считаем:
electronics-and-mechanics.azm.su/page29.html
Получается, что Вы брали емкость 800мкф, заряжали до 300в и получали 36 Дж. Но все же это не 1800... :cheer:
Мало того, в вашей вспышке я так понял использовались батарейки сразу на 300в без преобразователя :woohoo:
www.photohistory.ru/1221238663112231.html
Конечно с них заряд будет быстрее :lol: ...

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 9 мес. назад 7 года 9 мес. назад от yurum.
yurum
Живу я здесь
Живу я здесь
Сообщений: 2044
Больше
Эксперименты с качером #72793

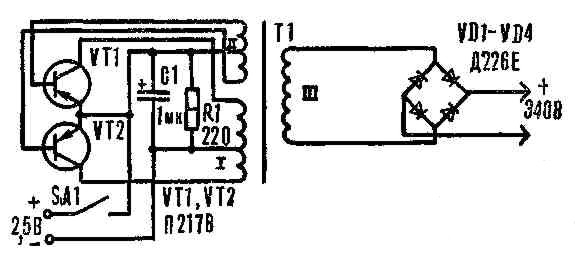

конечно если использовать такую схему

питаемую от 2.5 вольта где автор пишет

Время заряда при установке переключателя вспышки в положение «100 дж» — 35 с, в положении «50 дж» оно составляет 10 с,

тогда да. при питании от 12в. значительно быстрее
www.qrz.ru/schemes/contribute/radioland/power/05.html
вот батарея молния

вот при 2-х подрубленных кандёрах хватало на 1250 вспышек но на самом деле чуток больше
тем более заряд от сети происходил через диод д7ж максимальный ток 300ма. если свежая батарея и сформированный конденсатор то от батареи быстрее
Спасибо сказали doktorsvet

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
