Конкретный вопрос - конкретный ответ

3 года 8 мес. назад
viknel
Давно я тут
Давно я тут
Сообщений: 101
Больше
Автор темы
Конкретный вопрос - конкретный ответ #12620

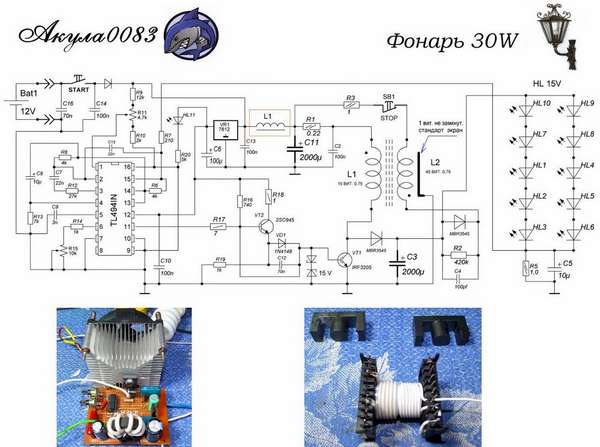

Собираю схему Акулы

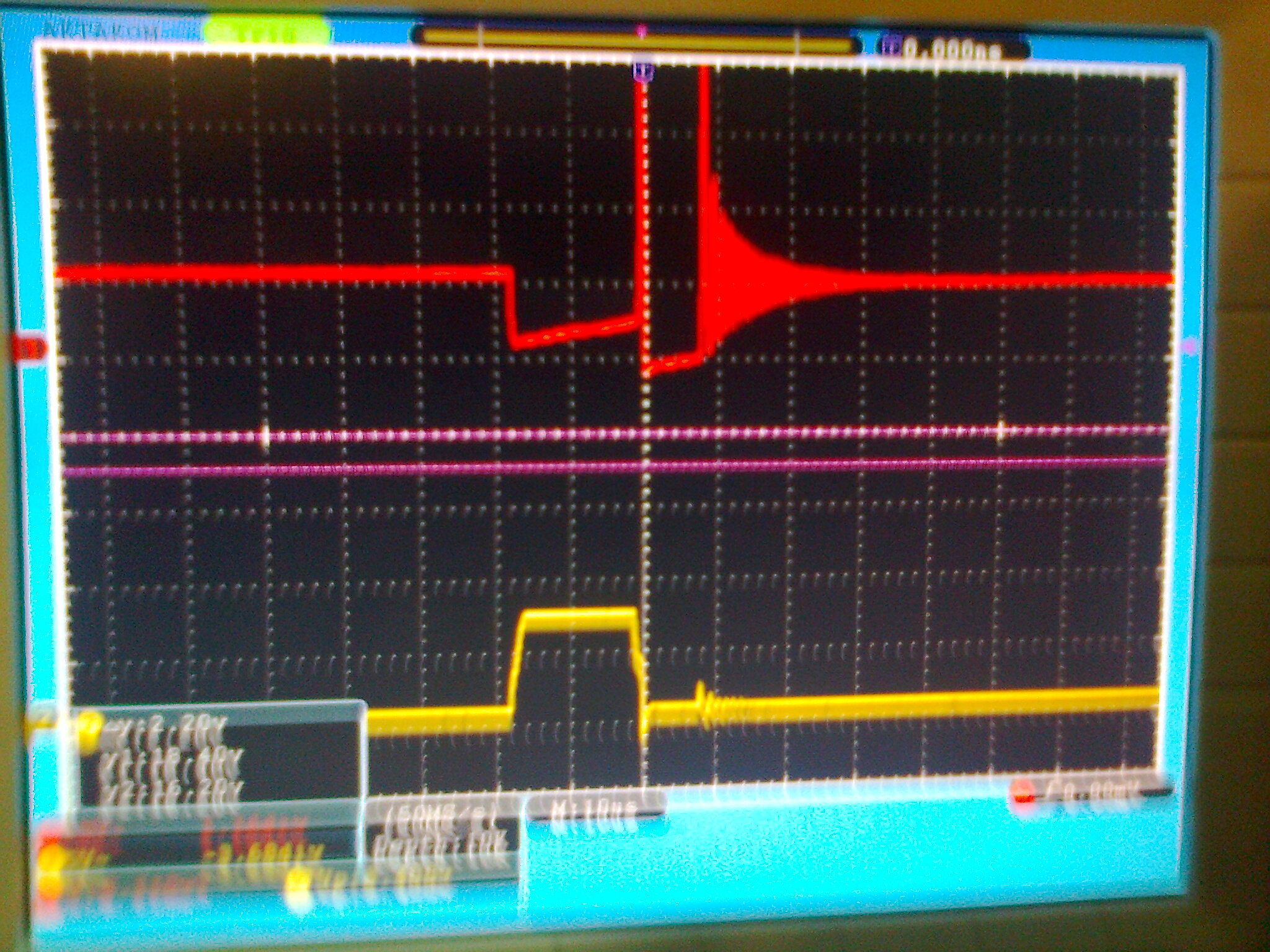

Столкнулся с трудностью. Вот фото: Желтый цвет - база(затвор) полевика, красный цвет - сток (коллектор).

Полевик не переключается. Открывается, но напряжение во время импульса повышается почти до питающего. Добиться нормального импульса не получается.
Подскажите как раскачать полевик.

Отвергая чужое - предложи своё
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 8 мес. назад
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1647
Больше
Конкретный вопрос - конкретный ответ #12621
Полевик как в схеме, той самой модели и он на радиаторе?

Оптимист и на кладбище видит одни плюсы (не кресты).

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 8 мес. назад
viknel
Давно я тут
Давно я тут
Сообщений: 101
Больше
Автор темы
Конкретный вопрос - конкретный ответ #12623
Святолуг! Принимаю ТОЛЬКО конкретные советы от рукастых и имеющих, как минимум, осциллограф!!!

Отвергая чужое - предложи своё

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 8 мес. назад
viknel
Давно я тут
Давно я тут
Сообщений: 101
Больше
Автор темы
Конкретный вопрос - конкретный ответ #12711
Даю дополнительные данные:
  1. Активные элементы - полные аналоги, тем что в схеме.
  2. Пассивные элементы - в пределах до 20%.
  3. Изменение напряжения питания от 5 до 12 вольт.
  4. Изменение нагузки (индуктивности) в 2 - 3 раза. Форма сигнала как на фото.
  5. На активной нагрузке - нормальный прямоугольник на выходе.
Главный вопрос! Почему выходной транзистор после полного открытия, начинает закрываться. Сигнал на базе не меняется. Изменение длительности входного импульса не меняет характер выходного сигнала.

Отвергая чужое - предложи своё

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 8 мес. назад 3 года 8 мес. назад от Сидорович.
Сидорович
Давно я тут
Давно я тут
Сообщений: 88
Больше
Конкретный вопрос - конкретный ответ #12777
Из всего что известно, можно сделать несколько предположении. Если напряжение на затворе 10-12 вольт, и схема собрана правильно,
1. Транзистор не соответствует названию (перемаркировка, или просто брак)
2. Транзистор поджарен, уже слишком большое внутреннее сопротивление у него
3. Неправильный монтаж (длинные провода, тонкие, плохие контакты, неправильно выбрана стратегия общего провода)
Спасибо сказали viknel

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 8 мес. назад 3 года 8 мес. назад от Святолуг.
Святолуг
Живу я здесь
Живу я здесь
Сообщений: 1647
Больше
Конкретный вопрос - конкретный ответ #12781
У меня есть осцилиограв. Я такой ерунды не получал. Где-то ошибки в схеме наверное, допустил. Может какой-то диод слишком слабой мощьности, например, в левом углу в верху. Или дросель слишком слабой мощьности. Или какие-то дорожки слишком слабой мощьности.

Оптимист и на кладбище видит одни плюсы (не кресты).

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 7 мес. назад 3 года 7 мес. назад от viknel.
viknel
Давно я тут
Давно я тут
Сообщений: 101
Больше
Автор темы
Конкретный вопрос - конкретный ответ #13808
Сидоровичу! Спасибо. Действительно дело в транзисторе. Купил и поставил заведомо хороший - все стало нормально.
Предполагаю, что в старом затвор работал как проходная емкость и дифференцировал входной сигнал. Отсюда такая форма сигнала.

Отвергая чужое - предложи своё

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 7 мес. назад
Bronepoezd
Завсегдатай
Завсегдатай
Сообщений: 238
Больше
Конкретный вопрос - конкретный ответ #13811
Я рекомендую выбросить данные схемы в мусорное ведро и забыть про них.
Спасибо сказали radioman, metr

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 7 мес. назад
VOYAGE
Модератор
Модератор
Сообщений: 1199
Больше
Конкретный вопрос - конкретный ответ #16276
Также добавлю. Эта схема не заработает. Акула сам сказал. Она немного умышленно кривоватая.

Господа СЕ-шники, откуда дрова?
