Самоделки

5 года 9 мес. назад 5 года 9 мес. назад от fantom.
fantom
Завсегдатай
Завсегдатай
Сообщений: 180
Больше
Автор темы
Самоделки #41587
По частоте синхроимпульсов - да именно так.
Это обусловлено применением в качестве задающего одного из таймеров процессора.
При этом на более высоких частотах регулировка получается с бо льшим шагом.
Если сделать внешнюю синхронизацию и применить простейший DDS то диапазон частот можно расширить.
Возможно я так и сделаю. Проект еще сыроват :)

С уважением
Спасибо сказали genag

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 9 мес. назад 5 года 9 мес. назад от tesla-nsk.
tesla-nsk
Захожу иногда
Захожу иногда
Сообщений: 79
Больше
Самоделки #41590

fantom пишет: По частоте синхроимпульсов - да именно так.
Это обусловлено применением в качестве задающего одного из таймеров процессора.
При этом на более высоких частотах регулировка получается с бо льшим шагом.
Если сделать внешнюю синхронизацию и применить простейший DDS то диапазон частот можно расширить.
Возможно я так и сделаю. Проект еще сыроват :)

С уважением

Отличная работа! Ну сейчас есть недорогие DDS типа AD9850 или AD9851.
С уважением.

В мире есть только одно благо – знание, и есть только одно зло – невежество
/Сократ/

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 9 мес. назад
doktorsvet
Живу я здесь
Живу я здесь
Сообщений: 816
Больше
Самоделки #41977
так как заземления в квартире нет - то на батарею :lol:
к удалению...

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 3 мес. назад 5 года 3 мес. назад от EgorKa.
EgorKa
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 30
Больше
Самоделки #58465

fantom пишет:

Mining пишет: Спасибо! Хочу собрать Ваш генератор. Плату разводили под печатку и как программировать?

Достаточно долго проект не двигался - не было возможности.
Сейчас возможность появилась - думаю в течении недели запущу полноценный прототип.
Печатная плата есть, но чисто кросовая под готовый модуль процессора с гребенками 2.54мм.
На нее устанавливаются энкодеры, TFT, разьемы выходов каналов, питания, ну и собственно плата MPU.
Схему и прошивку выложу тут.

С уважением

P.S.
Пишите в личку может найдем возможность передать готовую плату.

fantom, доброго времени суток! Просмотрел всю тему и не увидел схему и прошивку. Или не выкладывали?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 1 мес. назад
rk2188
Живу я здесь
Живу я здесь
Сообщений: 336
Больше
Самоделки #61272
Как замерить СЕ наиболее просто

План такой.
Берем коробку, размером, пол метра во всех проекциях,
опклеиваем фольгой, прокладываем ватой, помещае в еще чуть большую коробку.
Вставляем градусник.
Располагаем резистор (лампу накаливания),
определенное время при известной потребляемой мощности ее гоняем,
делаем замер температуры.
Остужаем.
Помещаем в домик предполагаемое СЕ устройство.
Также гоняем,
если за то же время при той же
потребляемой мощности
температура окажется хоть на мизер больше,
то СЕ эффект доказан!!!
Запихать туда можно и двигатель (мотор) и качер и генератор с ферритом, да все что угодно.
Это верный способ, он нам и откроет глаза,
потому что то что мы делали, это верно,
но съем как раз у нас не особо верный,
а именно СЕ может там и есть
я пробовал мерить температуры шляпок транзисторов с каскадами с одинаковым энергопотреблением. Направление идеи верное но не достаточно эффективное, эффективней домик-термос

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 1 мес. назад
v_burakov51
Новый участник
Новый участник
Сообщений: 17
Больше
Самоделки #61290

fantom пишет: Синхно Ген 50Гц.
Генератор импульсов с синхронизаций от сети.
Устройство позволяет генерировать импульсы прямоугольной формы с заданными параметрами и жесткой привязкой по фазе к определенной точке на кривой входного синусоидального напряжения. Устройство имеет два выхода. Выход 1 - на котором формируется моноимпульсный сигнал и Выход 2, на котором высокий уровень сигнала заполнен меандром с выбираемой частотой.

схема не открывается

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

5 года 1 мес. назад
Phoenix
Захожу иногда
Захожу иногда
Сообщений: 69
Больше
Самоделки #61766
Индикатор поля . Особенность данного индикатора состоит в том, что он отображает уровень радиоизлучения на линейной шкале из пяти светодиодов. Согласно испытаниям прибор способен обнаруживать радиосигналы частотой до 1000 МГц, испытан в (ГАРАЖНЫХ) условиях при частоте не выше 900 МГц (сотовый телефон за несколько секунд до звукового сигнала), а также 433,92 МГц (брелок автомобильной сигнализации) и FM радиостанция, ну и ТТ естественно.

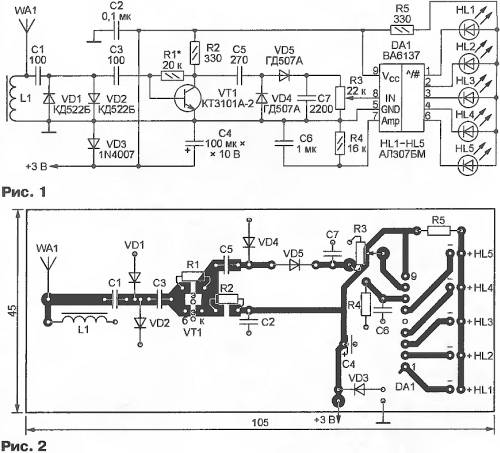

Схема индикатора показана на рисунке ниже. Принятый антенной WA1 сигнал поступает на усилитель на транзисторе VT1. Дроссель L1 уменьшает низкочастотные, в том числе сетевые наводки. Конденсаторы С1 и СЗ дополнительно ослабляют их. Диоды VD1 и VD2 защищают вход усилителя от мощных сигналов.
Усиленный сигнал через конденсатор С5 поступает на детектор на германиевых диодах VD4, VD5. На конденсаторе С7 выделяется постоянное напряжение, значение которого пропорционально напряженности поля. Резистором R3 можно регулировать чувствительность индикатора.
Узел индикации выполнен на микросхеме ВА6137, предназначенной для управления линейкой светодиодов. В зависимости от уровня принятого сигнала изменяется число включенных светодиодов HL1—HL5.
Транзистор КТ3101А-2 можно заменить на КТ3124А-2 или КТ372А. Если ограничиться контролем излучений частотой не более 200 МГц, можно применить менее высокочастотные транзисторы, например, КТ368А, КТ399А. Диоды ГД507А могут быть заменены другими высокочастотными германиевыми. Конденсаторы С1, СЗ, С5 и резисторы R1, R2 — типоразмера 1206 для поверхностного монтажа. Переменный резистор R3 — СП4-1а. Дроссель L1 — ДМ-0,1 индуктивностью 10...40 мкГн.
При налаживании индикатора подборкой резистора R1 устанавливают напряжение между коллектором и эмиттером транзистора VT1 равным 1,4...1,6 В. Если индикатор используется для проверки и настройки передатчика, его располагают недалеко от передающей антенны. Расстояние между ними и длину штыря-антенны индикатора подбирают такими, при которых светодиоды наилучшим образом реагируют на изменение излучаемой мощности.
(Текст выдернут с просторов интернета с небольшим дополнением по испытаниям).



Тест работы прибора.



Всем удачи !
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

4 года 10 мес. назад
STALKER 1986
Давно я тут
Давно я тут
Сообщений: 142
Больше
Самоделки #69161

«Самая трудная вещь на свете — это думать своей собственной головой. Вот, наверное, почему так мало людей этим занимаются.»
Спасибо сказали vyheslav22, vi74te, sgur

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

4 года 6 мес. назад 4 года 6 мес. назад от Коля.
Коля
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 23
Больше
Самоделки #76979
Привет братан! У меня не запускается твоя программа! Вернее запускается но ничего не происходит!
просто картинка :woohoo:

Как у тебя житие?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

4 года 5 мес. назад
amnpk
Новый участник
Новый участник
Сообщений: 13
Больше
Самоделки #77898
Здравствуйте! Извините не в тему. Уважаемый Фантом, слежу за Вашими экспериментами в течении пяти лет, начиная с репликации накачки. Все Ваши опыты продуманы, тщательно подготовлены. Просьба, не пропадайте. С уважением.
Спасибо сказали Коля

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
