Запросы и способности ограничены бюджетом. Я спрашиваю вот о чем - стоит оно того (затраты времени и денег на комплектующие) или нет. Если нет то может быть подскажете продукт по удачнее , основываясь на параметрах ранее изложеных (генератор синуса 500 Кгц - 1 Мгц с амплитудой 10 - 20в (желательно с регулировкой))

www.chipdip.ru/product/utg9002c/?utm_sou...m_campaign=rec_video

likil пишет: Всем привет. Нужен генератор синуса 500 Кгц - 1 Мгц с амплитудой 10 - 20в (желательно с регулировкой). Есть ли рентабельность , а главное возможность, собрать самому или необходимо обратится к готовой продукции. Спасибо!

Зайдите на любой радиолюбительский сайт радиокот, радиодед, паяльник и.т.п. и найдите генератор с мостом Вина на операционном усилителе с повторителем на выходе .Цена вопроса копейки.Частота 1 мГц для любых К-МОП усилителей км544 или к574 серии и тьма подобных импортных операционников не заоблачная. Удачи.

схемы на мосте Вина хороши, но....из той информации, которую нашел все эти генераторы имеют выходное напряжение около 3 В. Есть ли решение по преодолению порога напряжения на выходе или 3 Вольта - это потолок? Забыл сказать, что имею USB-связку осциллограф- генератор....может какую насадку к нему для напряжения?

fantom пишет: Трехканальный генератор.

Немножко фотографий внутренностей первого рабочего варианта .

часть материалов по конструкции. Схема.

В отличии от прошлой конструкции, компоненты для данной, немного сложнее достаются в РФ.
Плата процессора STM32F103ZET6 желательно абсолютно голая с одним чипом EEPROM M24C08 на первом I2С канале.
Если на плате есть периферия, то она может конфликтовать с распределением ног для данной конструкции.
А само распределение определяется ограничениями архитектуры MPU в ремапинге выводов.
Пример подходящей платы на китайском сайте.

С модулем экрана немного проще.
Для него важен размер: 320х240
Тип главного контроллера: ili9320
Тип контроллера тач панели: XT2046
Ну и наличие параллельного 16-битного интерфейса.
Пример LCD модуля на китайском сайте.

Модуль DDS AD9833


И программатор

Почему не стали делать на Arduino? Цена затрат меньше - программатор не надо покупать за $50. Подключаем через USB и программируем.
www.ad7c.com/projects/ad9850-dds-vfo

fantom, а можно реализовать такой на ардуино, например DUE arduino.ru/Hardware/ArduinoDue ?

fantom пишет: Возвращение после перерыва начнем с реализации задумок по новым инструментам.

Итак синхро-генератор V3.
Пока коротная демонстрация одного параметра.

В ATMEL нет подобной функциональности. Она может пригодится только для управления. А для собственно формирования импульсов чисто теоретически не подойдет.
Применить DDS наверное возможно, однако синхронизация 3, а тем более 6 каналов представляется затратным процессом. Да и управлять независимо длительностью и периодом в DDS неудобно, они немного для другого делались.

С уважением

fantom пишет: В ATMEL нет подобной функциональности. Она может пригодится только для управления. А для собственно формирования импульсов чисто теоретически не подойдет.
Применить DDS наверное возможно, однако синхронизация 3, а тем более 6 каналов представляется затратным процессом. Да и управлять независимо длительностью и периодом в DDS неудобно, они немного для другого делались.

С уважением

Спасибо! Хочу собрать Ваш генератор. Плату разводили под печатку и как программировать?
С уважением.

Mining пишет: Спасибо! Хочу собрать Ваш генератор. Плату разводили под печатку и как программировать?

Достаточно долго проект не двигался - не было возможности.
Сейчас возможность появилась - думаю в течении недели запущу полноценный прототип.
Печатная плата есть, но чисто кросовая под готовый модуль процессора с гребенками 2.54мм.
На нее устанавливаются энкодеры, TFT, разьемы выходов каналов, питания, ну и собственно плата MPU.
Схему и прошивку выложу тут.

С уважением

P.S.
Пишите в личку может найдем возможность передать готовую плату.

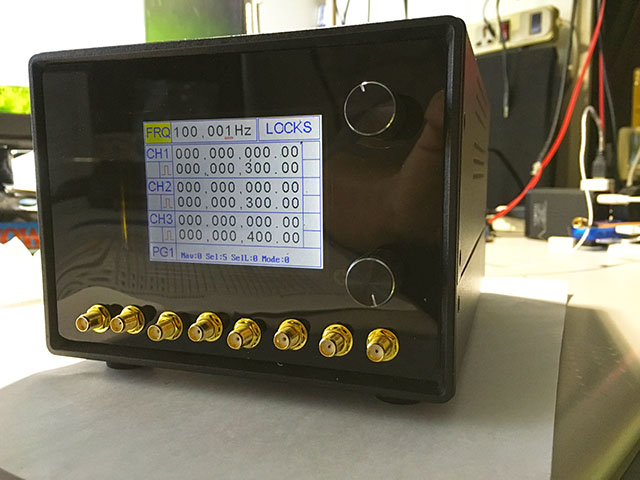

Итак синхро генератор V3.



Возможности

• Количество независимо управляемых выходных каналов - 8
• Частота синхронизирующих импульсов 10Hz - 500kHz, шаг регулировки 1 Hz.

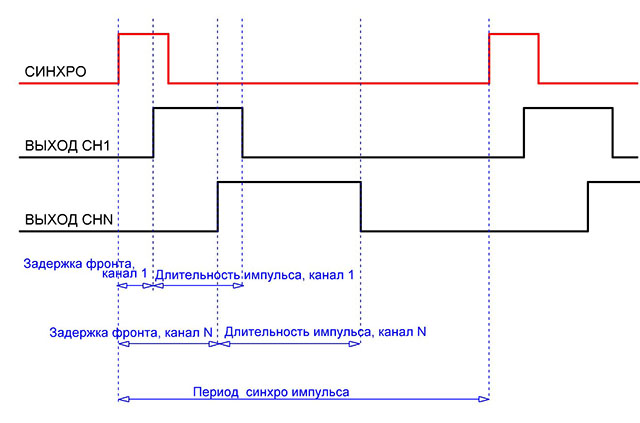

• Диапазон регулировки задержки начала выходного импульса в канале относительно общего для всех каналов синхроимпульса : 0 - 99ms
• Диапазон регулировки длительности выходного импульса: 24ns - 99ms
• минимальный шаг регулировки задержки и длительности импульса 250ps (0.25ns)

• Установка полярности импульса в каждом канале.
• Возможность привязки параметров импульсов в канале к одной из 4 групп для синхронной регулировки.
• Возможность привязки параметров импульсов в канале к частоте синхроимпульсов для синхронной с измерением частоты регулировки.
• Возможность работы каждого канала в режиме генерации пачек импульсов с регулировкой периода пачки 3-65535 импульсов синхронизации, и числа импульсов в пачке 1-65534 с шагом 1.

Детали.конструкции будут немного позже.

правильно понял частотный диапазон генератора от 10Hz до 500kHz, минимальный шаг регулировки 1 Hz?
