Генераторы ns для БТГ

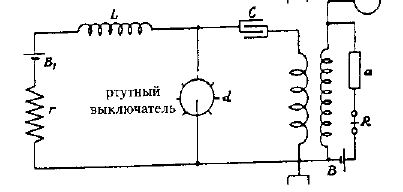

Капа тут невторохтелся. Работаю с транзисторами в лавинном режиме потому как это самый простой и дешевый способ получения уникальных ns и даже ps высоко амплитудных импульсов для управления мощными ключами. У Теслы много патентов на способы прерывания дуги магнитные пар ртутные масляные итд. Схема (DIN) собрана для экспериментов чтобы понять зачем Тесла добивался резко оборвать резкие фронты для проверки схем из его книг.

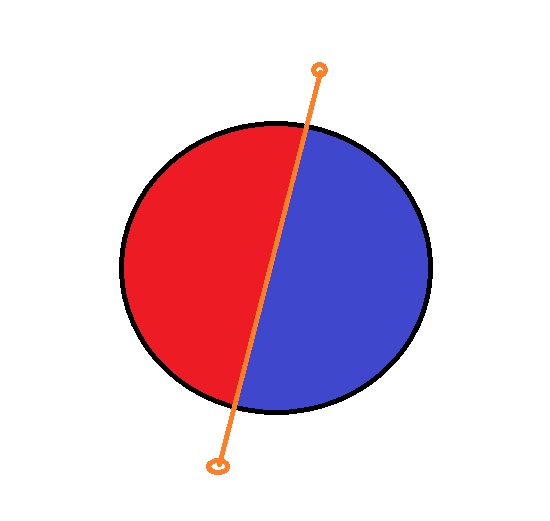

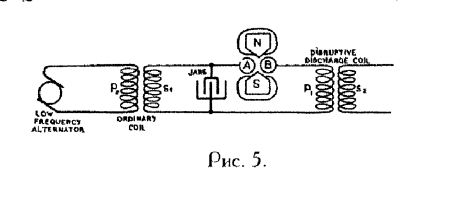

От этот магнитный прерыватель может он вторым магнитным полем гасит как у Николаева.

Тесла прерывал не для этого,ему вообще далеки ваши фронты....
Вот для этого нужны прерывания

Проще надо быть....

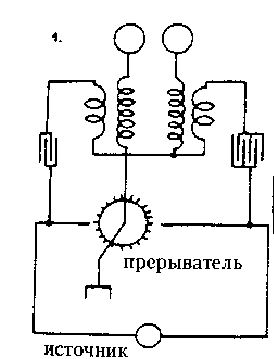

Прерывать и накапливать

....... Схема (DIN) собрана для экспериментов чтобы понять зачем Тесла добивался резко оборвать резкие фронты для проверки схем из его книг....

Для того, что бы подавить свободные колебания сжирающие всю СЕ.

Вот может кому пригодится. Смотреть с 6 минуты.

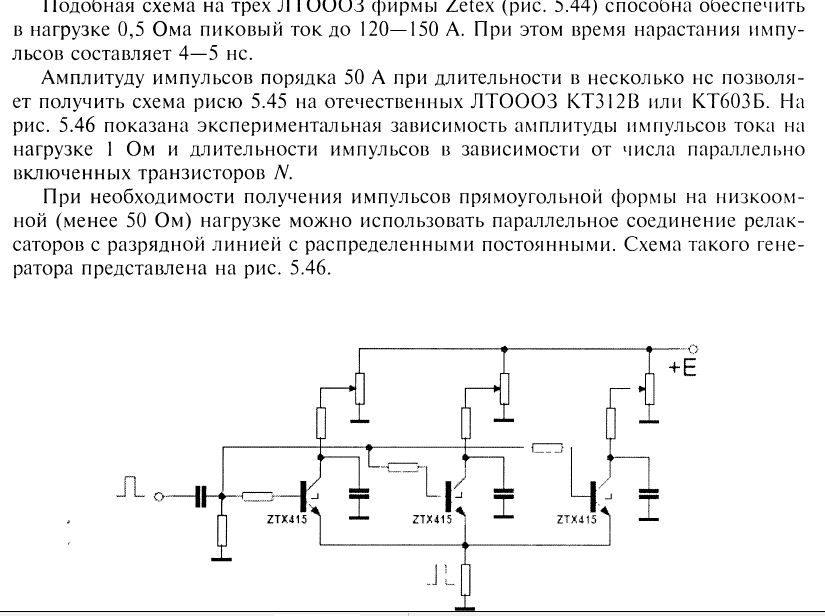

Почитайте, какие токи и на какой нагрузке можно получить при применении маломощных лавинных транзисторов! В голове не укладывается! Я в шоке!!!.......не вставляется, от руки напишу, что описано у Дьяконова...... Подобная схема на трех транзисторах ZTX415 способна обеспечить в нагрузке 0,5 Ом пиковый ток до 120-150А. При этом время нарастания импульсов составляет 4-5нс.

mobilayzer пишет: Вот может кому пригодится. Смотреть с 6 минуты.

Не пригодится. Все , что он так мучительно пытается выразить и не может, легко сводится в пару строк как ПРИНЦИП ГЕНЕРАЦИИ СЕ. В общем парень от самозапитки очень далек.

diod пишет:

Вложенный файл:

Имя файла: ZTX415.pdf
Размер файла:68 KB

Почитайте, какие токи и на какой нагрузке можно получить при применении маломощных лавинных транзисторов! В голове не укладывается! Я в шоке!!!.......не вставляется, от руки напишу, что описано у Дьяконова...... Подобная схема на трех транзисторах ZTX415 способна обеспечить в нагрузке 0,5 Ом пиковый ток до 120-150А. При этом время нарастания импульсов составляет 4-5нс.

Вот благодаря такому крутому фронту и происходит генерация СЕ. Вообще ее генерация не проблема, проблема ее утилизировать.

Вот благодаря такому крутому фронту и происходит генерация холодного тока который открывает запертые наглухо транзисторы. В утилизации немного помогает встречная катушка. Магнит Николаева если полоску проложить отфильтруется типа как магниты в тестатике.

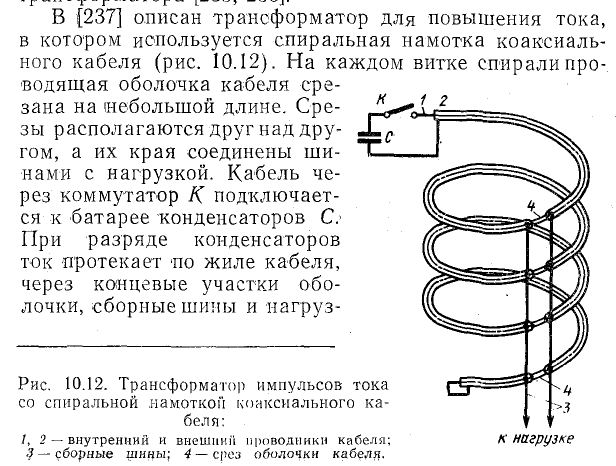

А теперь возьмем эти 100-150А тока бухнем их в трансформатор тока получим целую подстанцию при том что потребление от источника 0000000

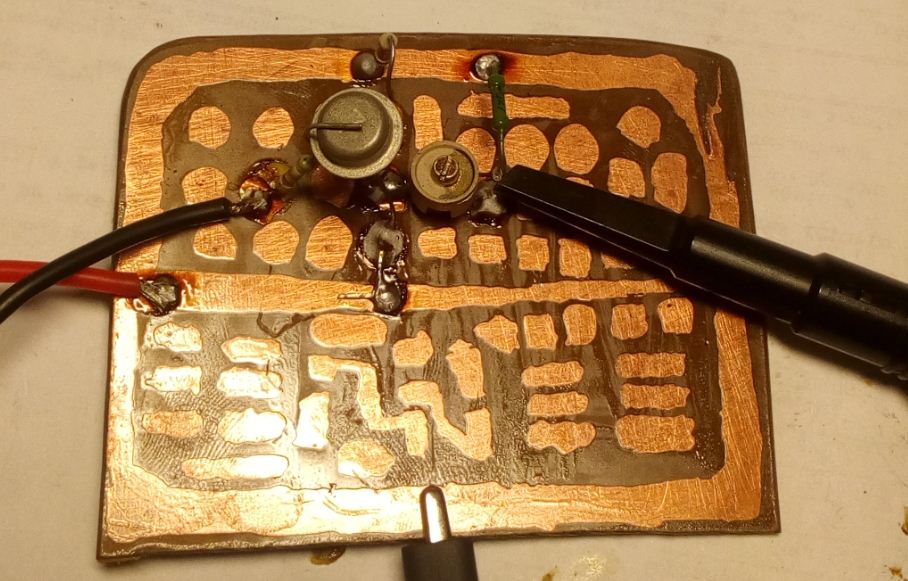

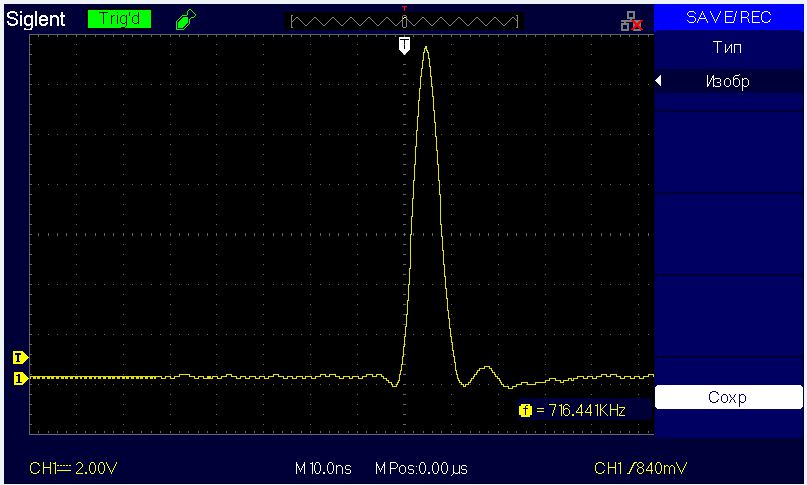

Нашел у себя в закромах парочку ГТ338В сварганил по быстренькому схемку чтобы посмотреть что они выдают вот результат.
