Простой параметрический трансформатор

3 года 1 мес. назад 3 года 1 мес. назад от Osbourne.
Osbourne
Модератор
Модератор
Сообщений: 805
Больше
Автор темы
Простой параметрический трансформатор #158710
Простой параметрический трансформатор
по мотивам экспериментов В.Дандорфа

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]

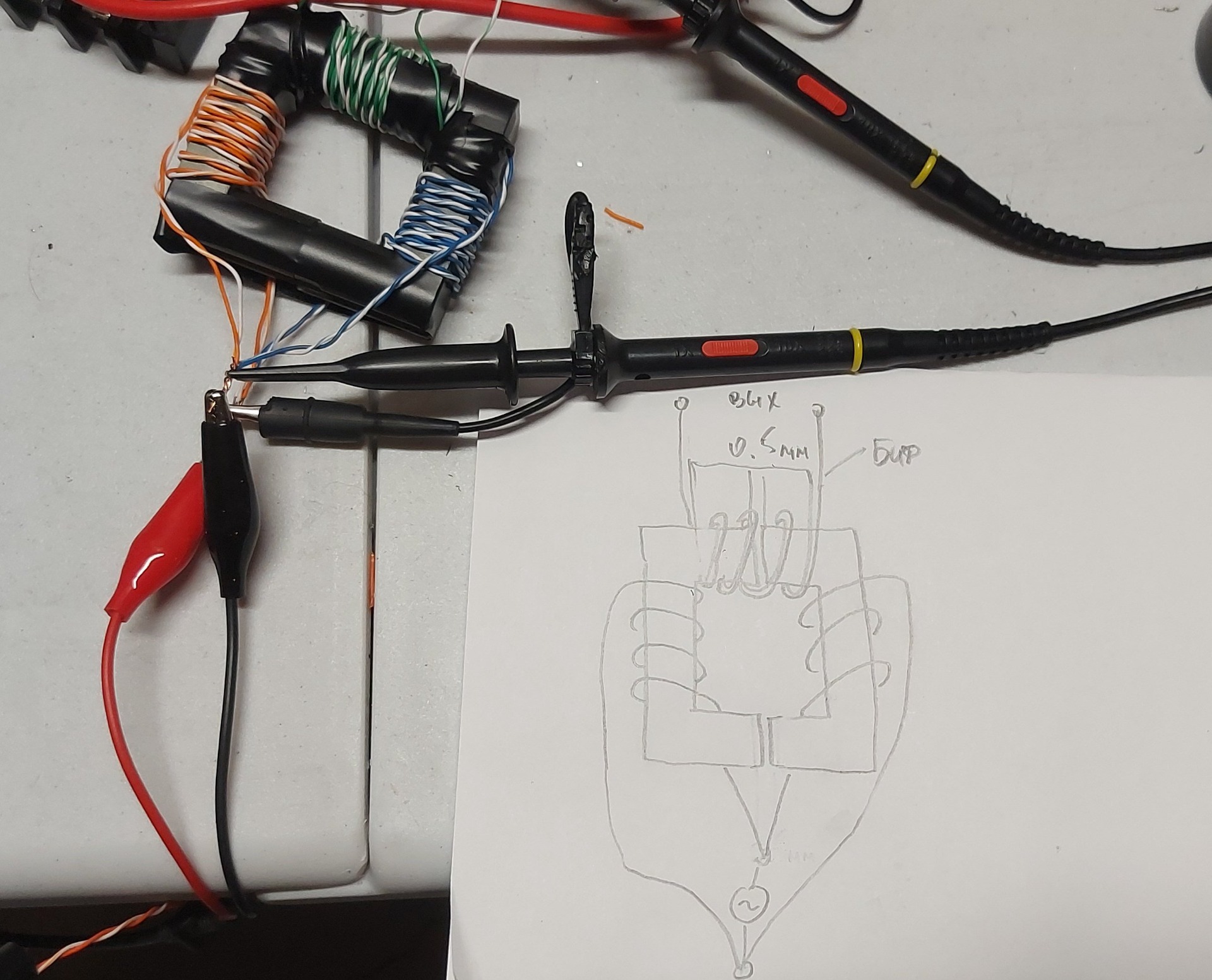

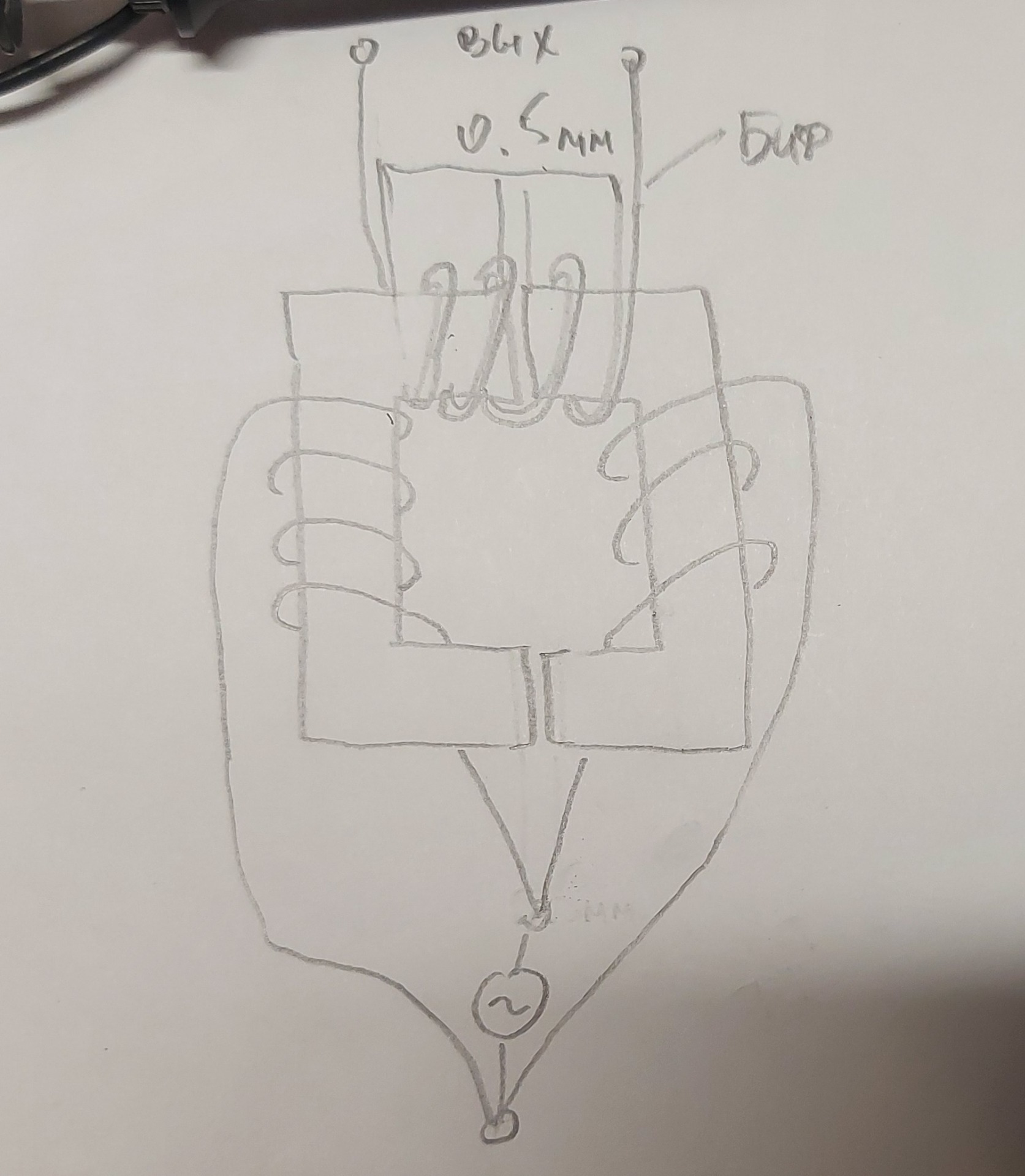

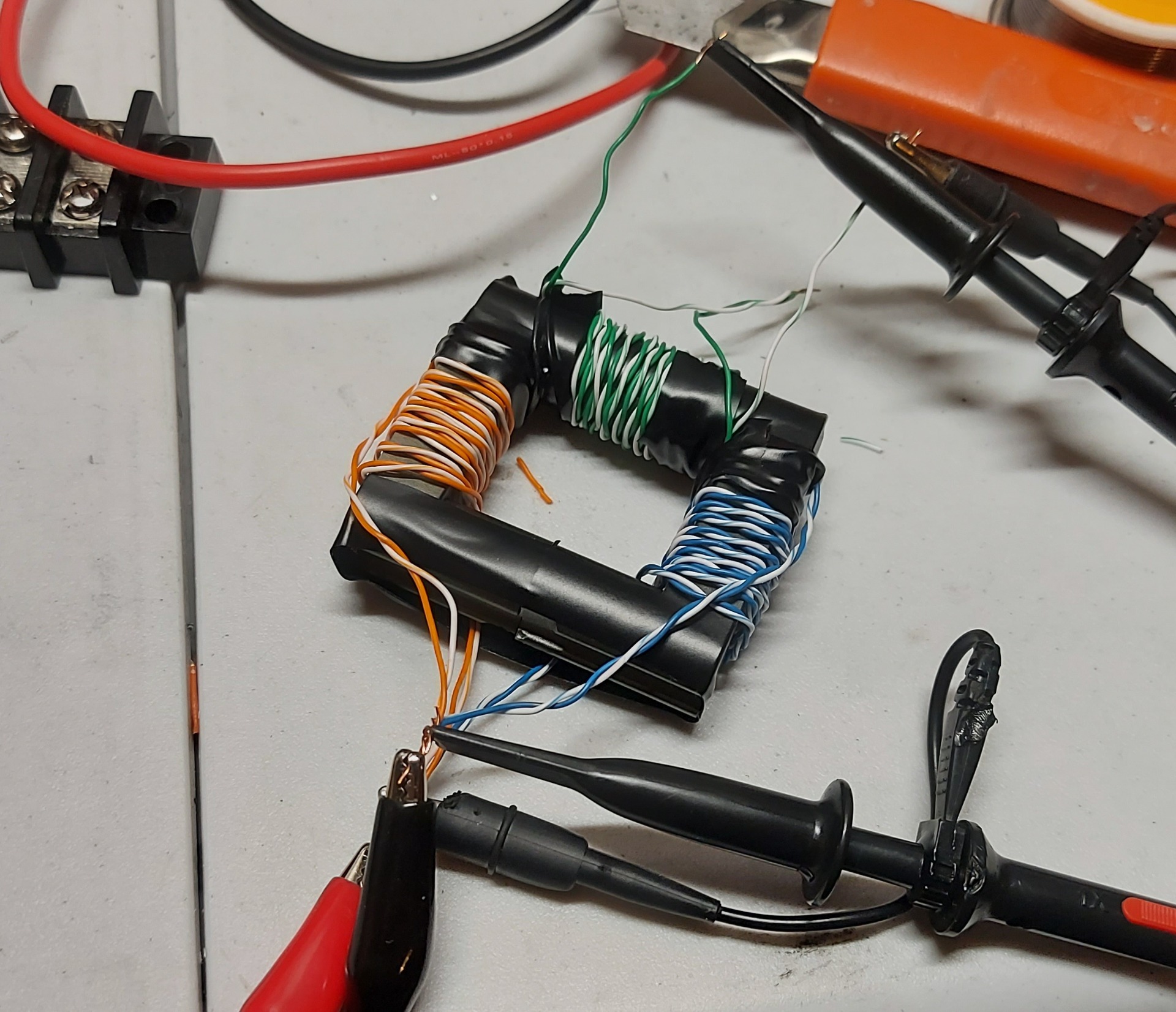

намотан так, две половики сердечника (похожи на от строчника, но на самом деле характеристики не известны покупал у неизвестного автора)

собраны с зазором 0.5мм (где-то 2 тонких слоя изоленты)

на левую и правую сторону катушки намотаны 11 витков
(два провода витой пары), намотка встречная
концы правой и левой катушки соеденены
верх с верхом низ с низом

сверху намотан биф, 11 витков в любую сторону
и соеденен последовательно как бифиляр Теслы
выход первого провода обратно на вход второго

обмотки расположены далеко друг от друга,
практически не имеют емкостной связи

генератор синус 10в, обычный без усиления

чего имеем, выход не влияет на вход,
корочение выходной обмотки не меняет сигнал на входе
на тему как это эффективно передает энергию пока не знаю,
буду проверять если чего из этого можно сделать

работает в любом эффективном диапазоне для сердечника
у меня хорошо работает от 300кГц до максимума на 1.7МГц (34в на выходе)
ниже 100кГц тоже работает, но появляются артифакты на сигнале

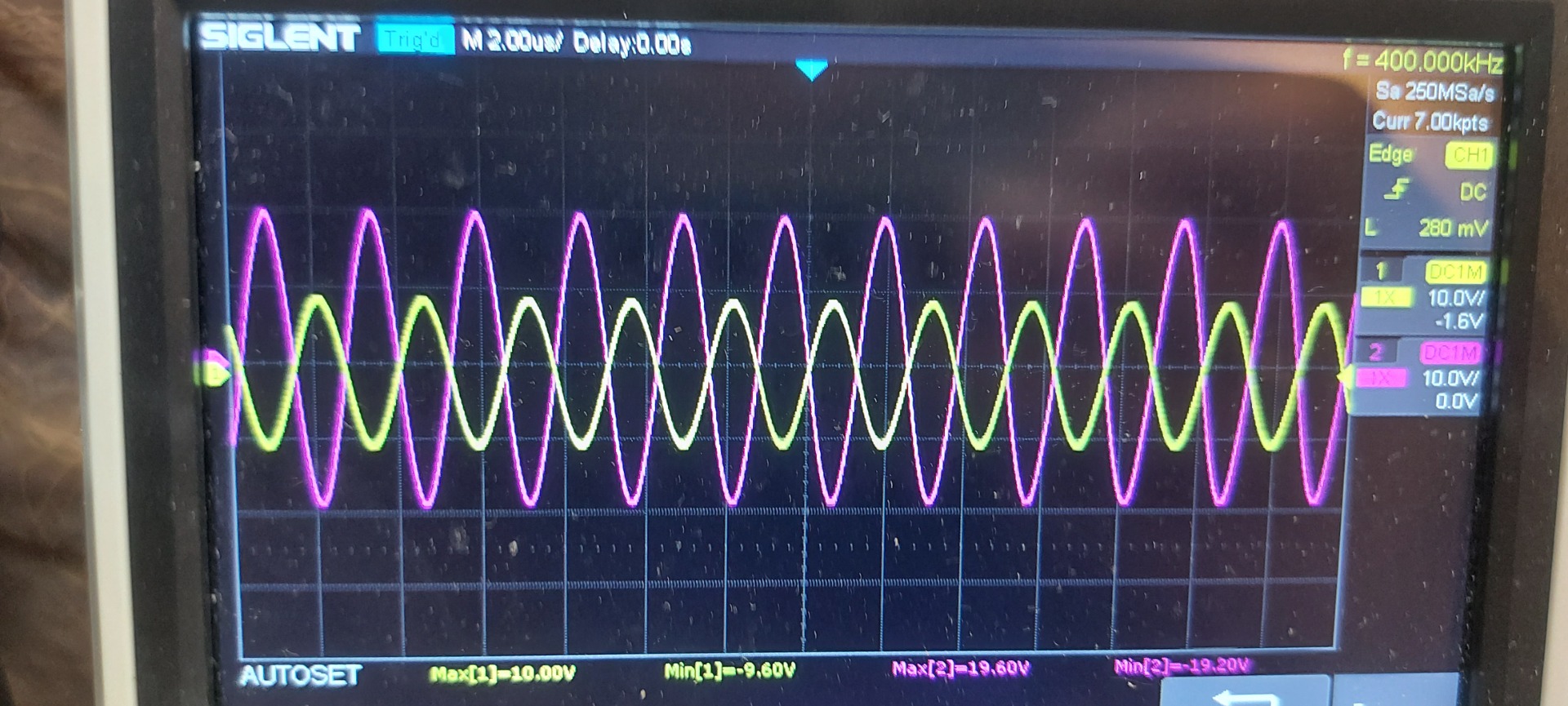

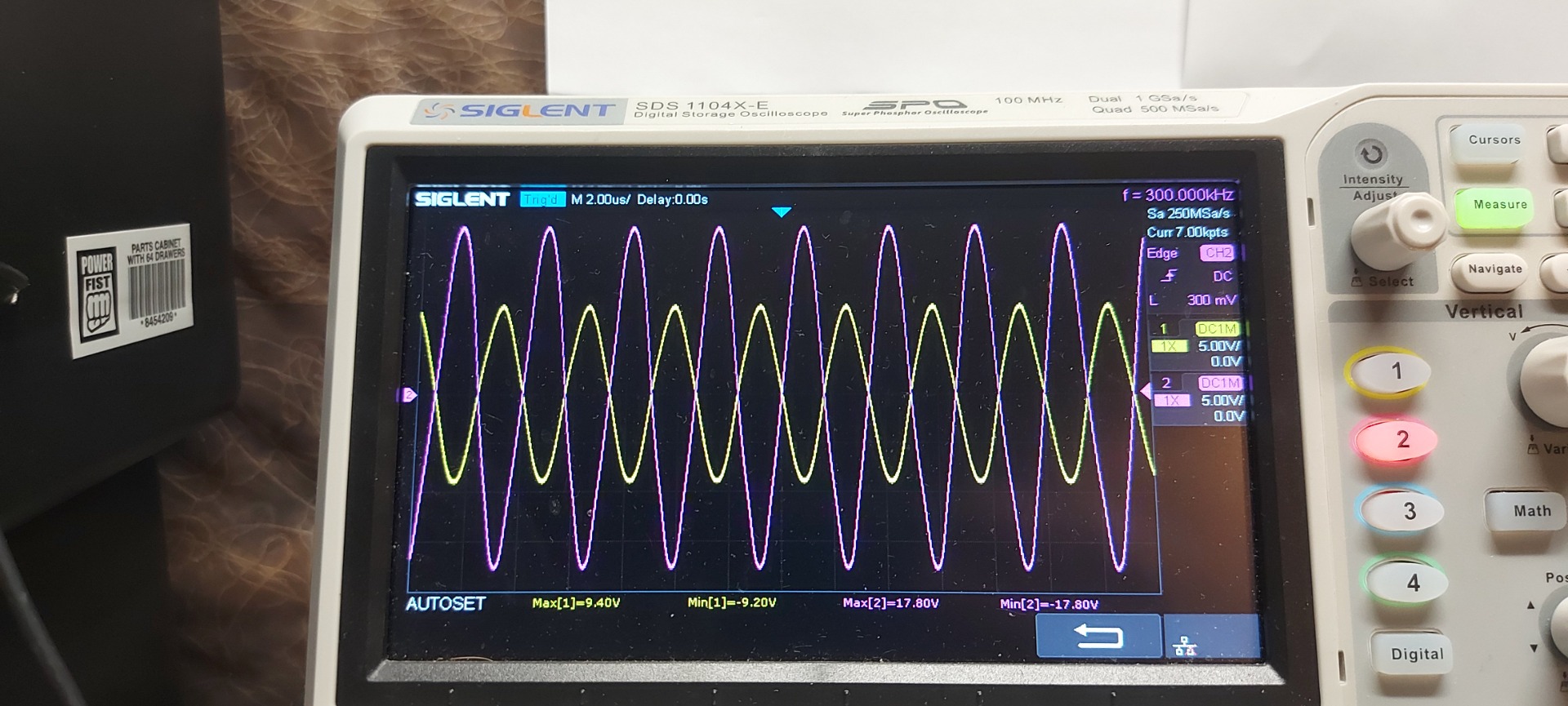

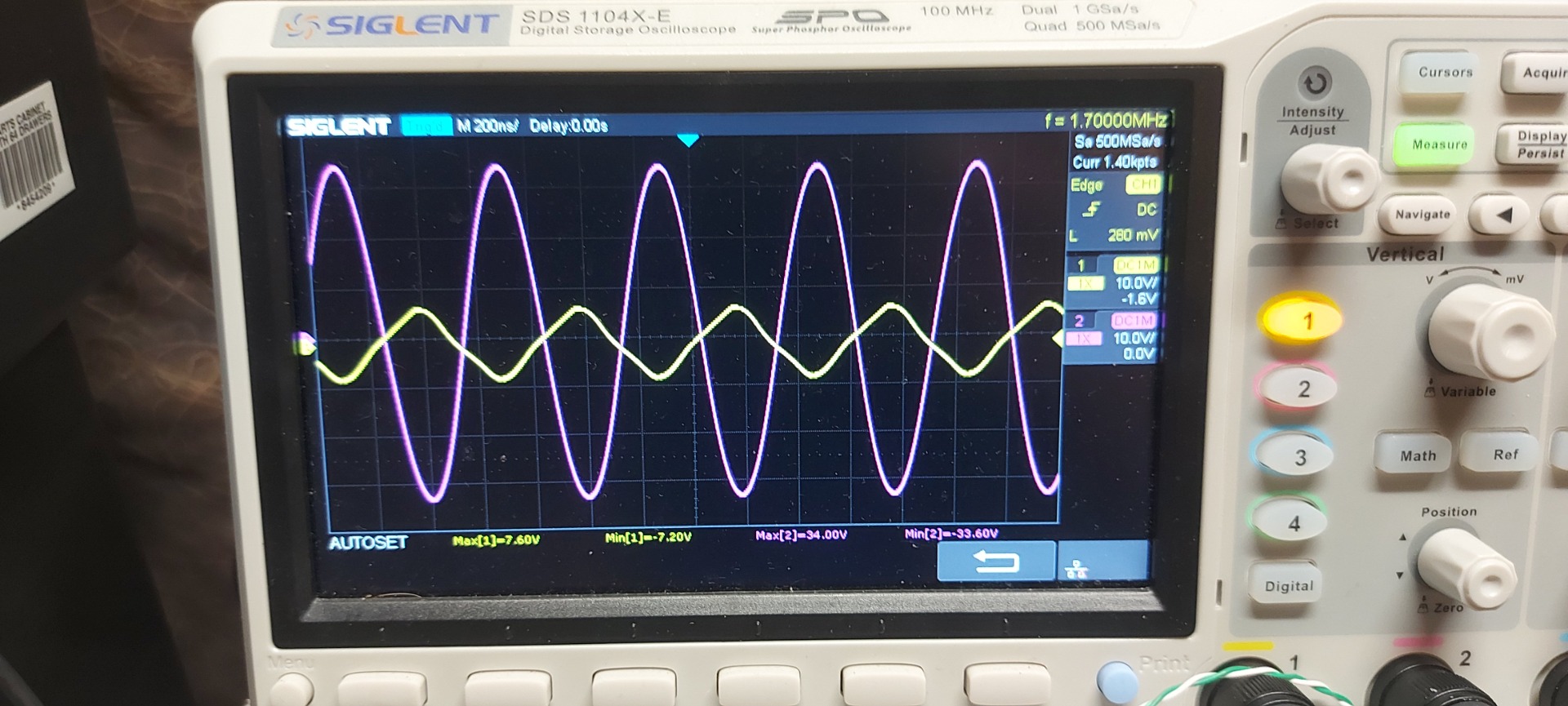

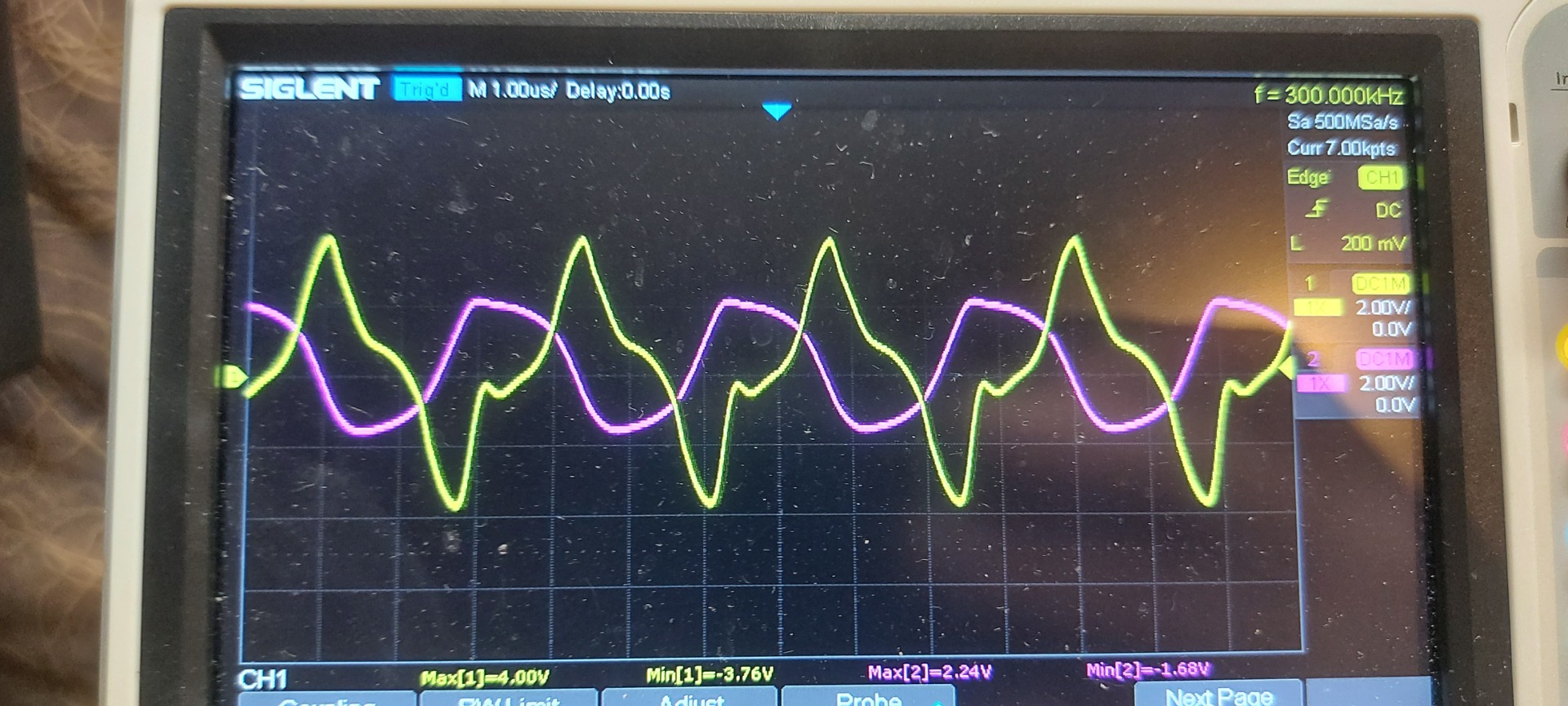

желтый - вход, фиолетовый - выход

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]
Спасибо сказали NikAndr

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 1 мес. назад
radioman
Живу я здесь
Живу я здесь
Сообщений: 496
Больше
Простой параметрический трансформатор #158712

работает в любом эффективном диапазоне для сердечника
у меня хорошо работает от 300кГц до максимума на 1.7МГц (34в на выходе)
ниже 100кГц тоже работает, но появляются артифакты на сигнале

Банальная емкостная связь. Через сердечник, который хорошо проводит ВЧ ток.
Об этом же говорит полоса частот от 300 кгц, на данных частотах феррит от ТВС просто не работает как магнитопровод, он рассчитан от 15,6 кгц - и до пятой гармоники, если это от ТДКС.
Чтобы не спорить и убедиться самому, нагрузи выход на активное сопротивление - какой-нибудь резистор, можно SMD, если нет ТВО или ВЧ эквивалента нагрузки на 50 или 75 Ом.

прогресс человечества, прогресс во всем - вот это мне интересно!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 1 мес. назад
Osbourne
Модератор
Модератор
Сообщений: 805
Больше
Автор темы
Простой параметрический трансформатор #158746
Не уверен что сердечники прямо от строчника покупал сразу коробку неизвестного автора

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 1 мес. назад
Osbourne
Модератор
Модератор
Сообщений: 805
Больше
Автор темы
Простой параметрический трансформатор #158752

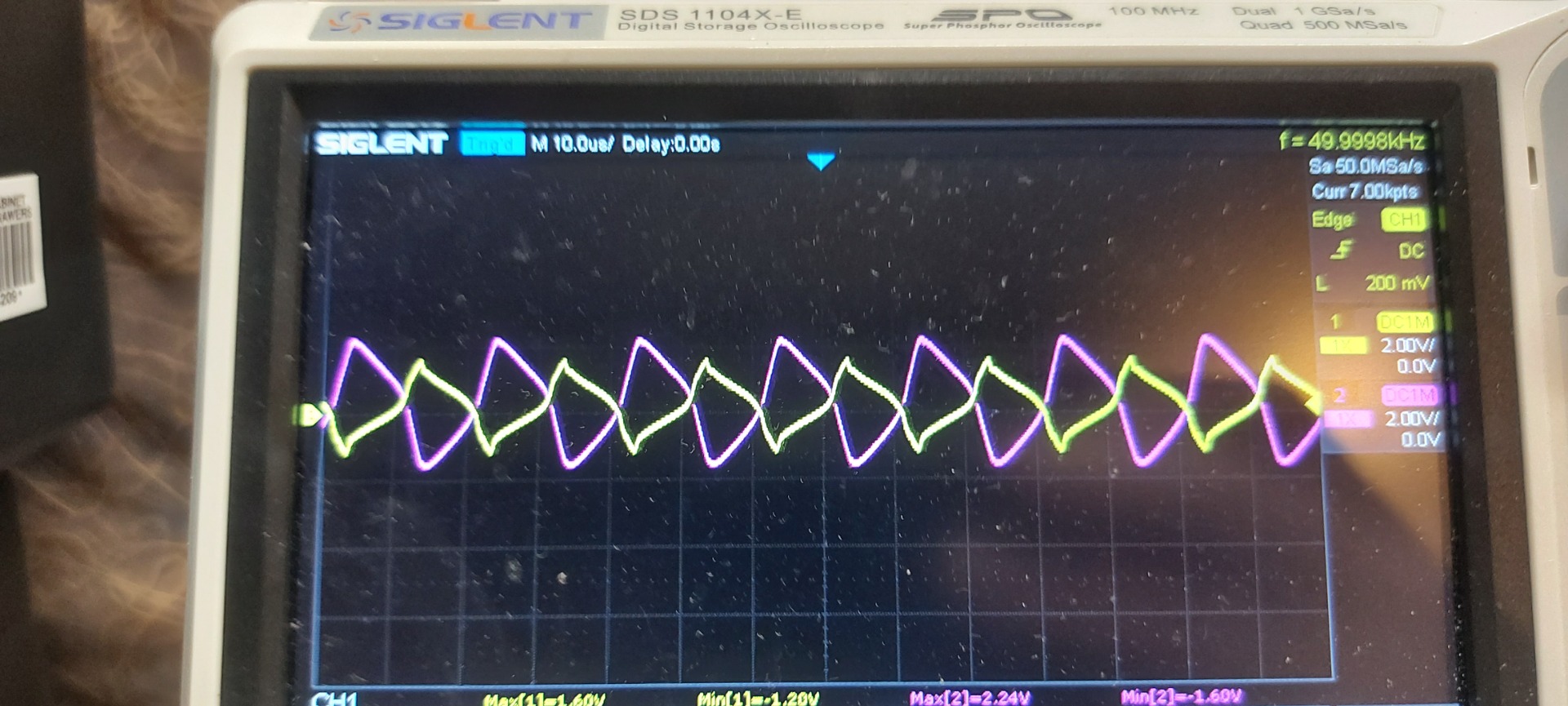

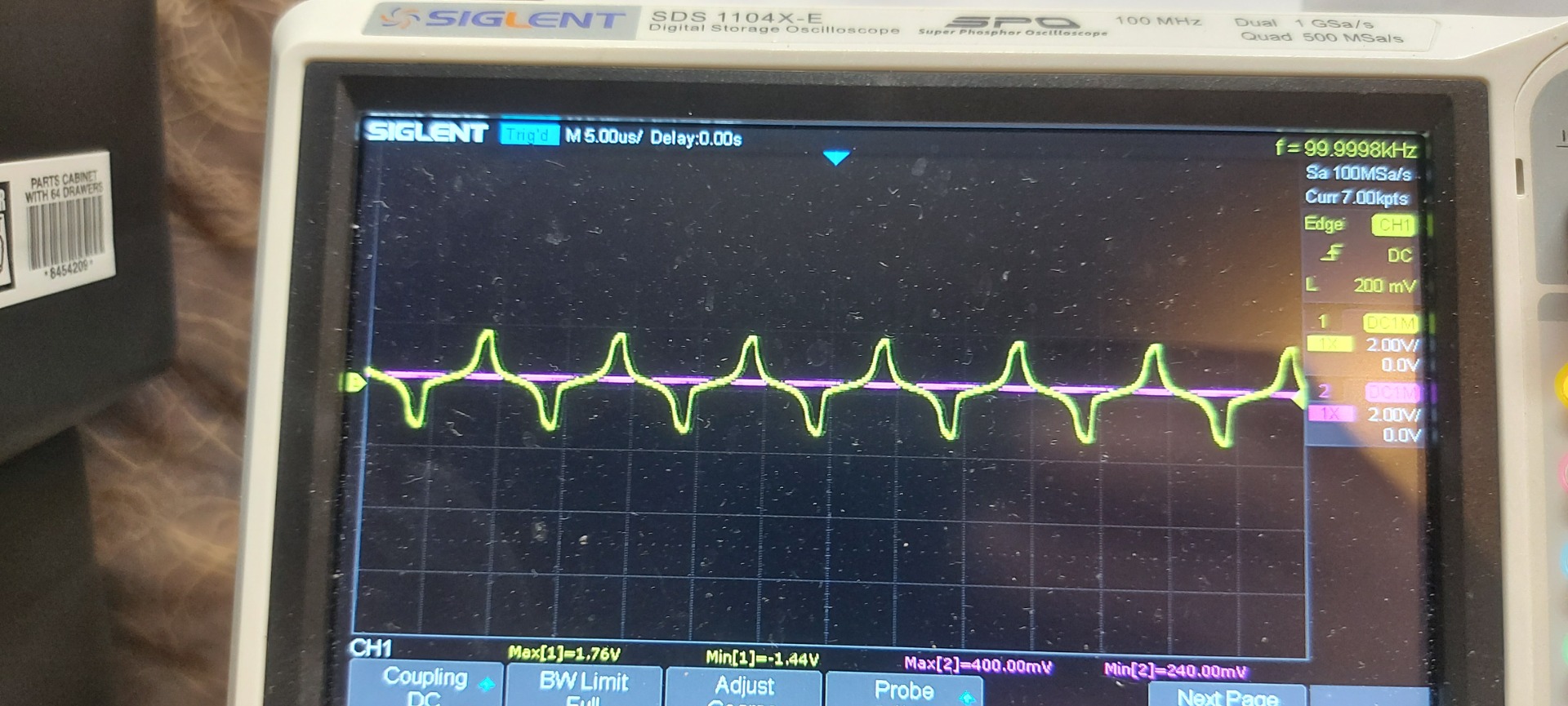

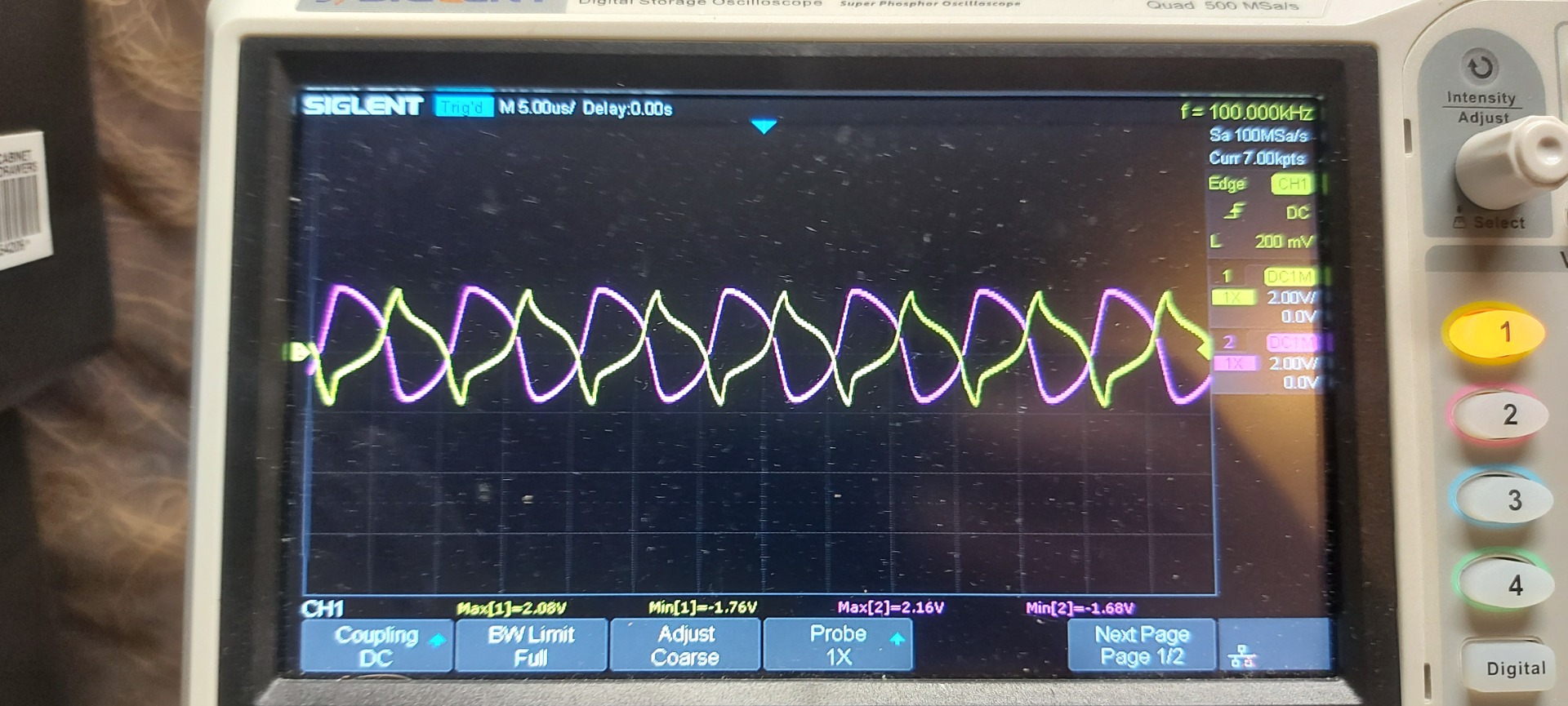

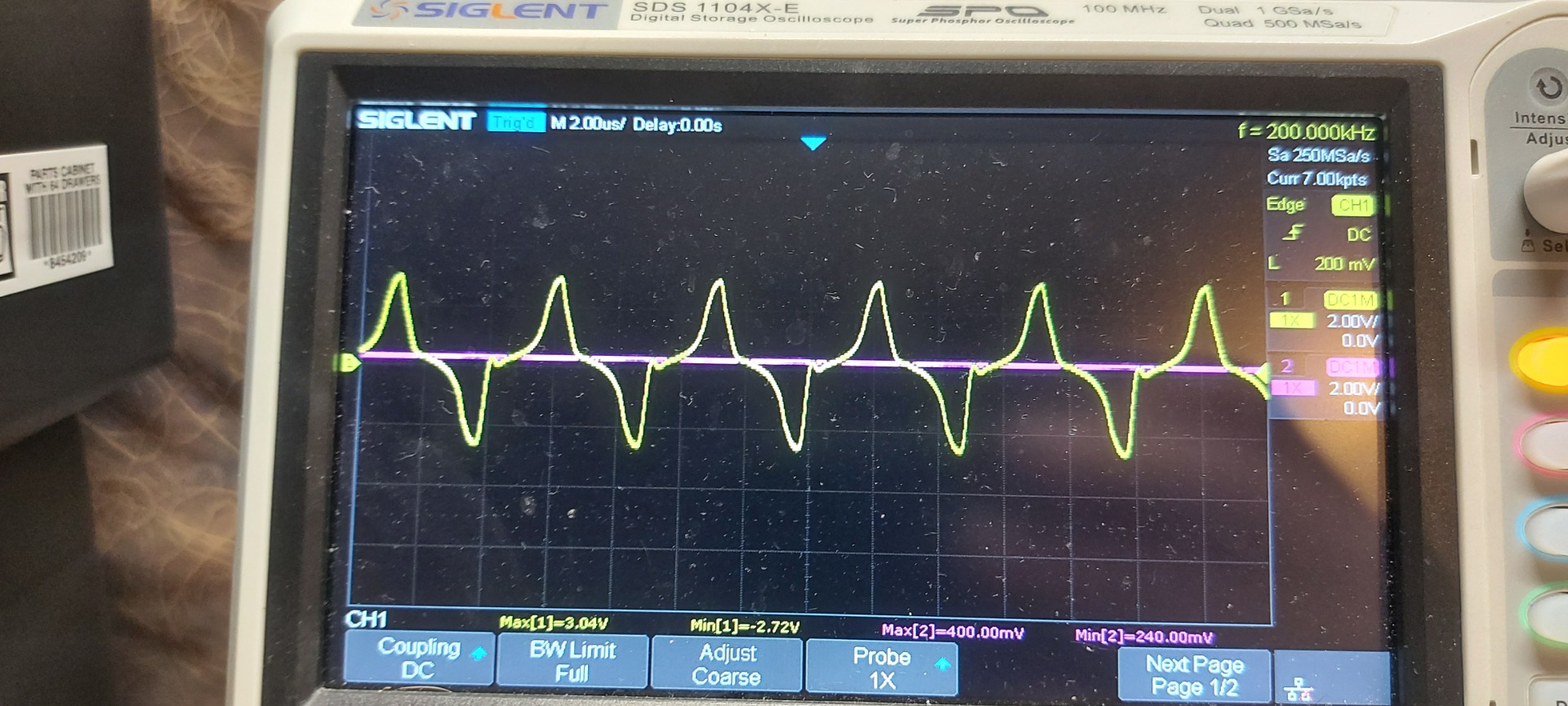

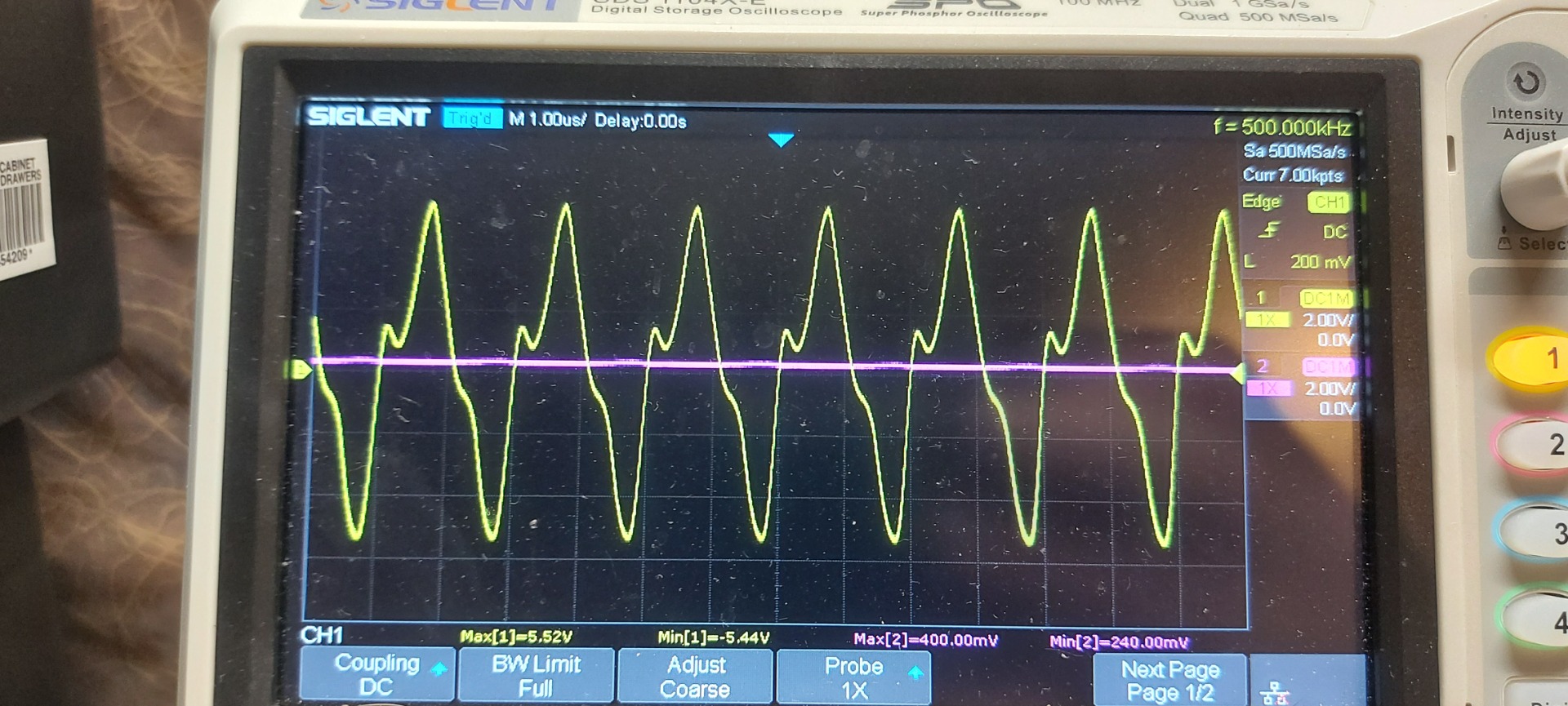

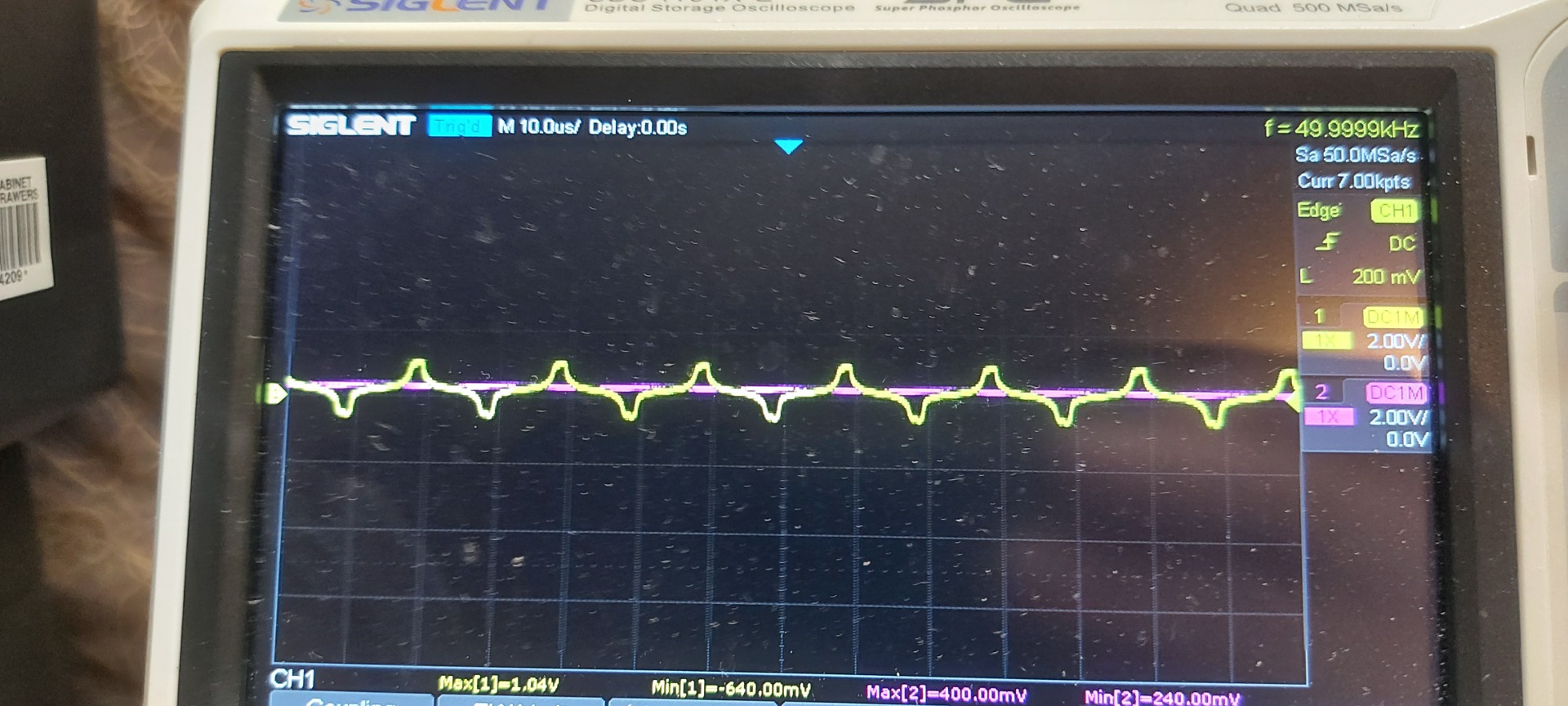

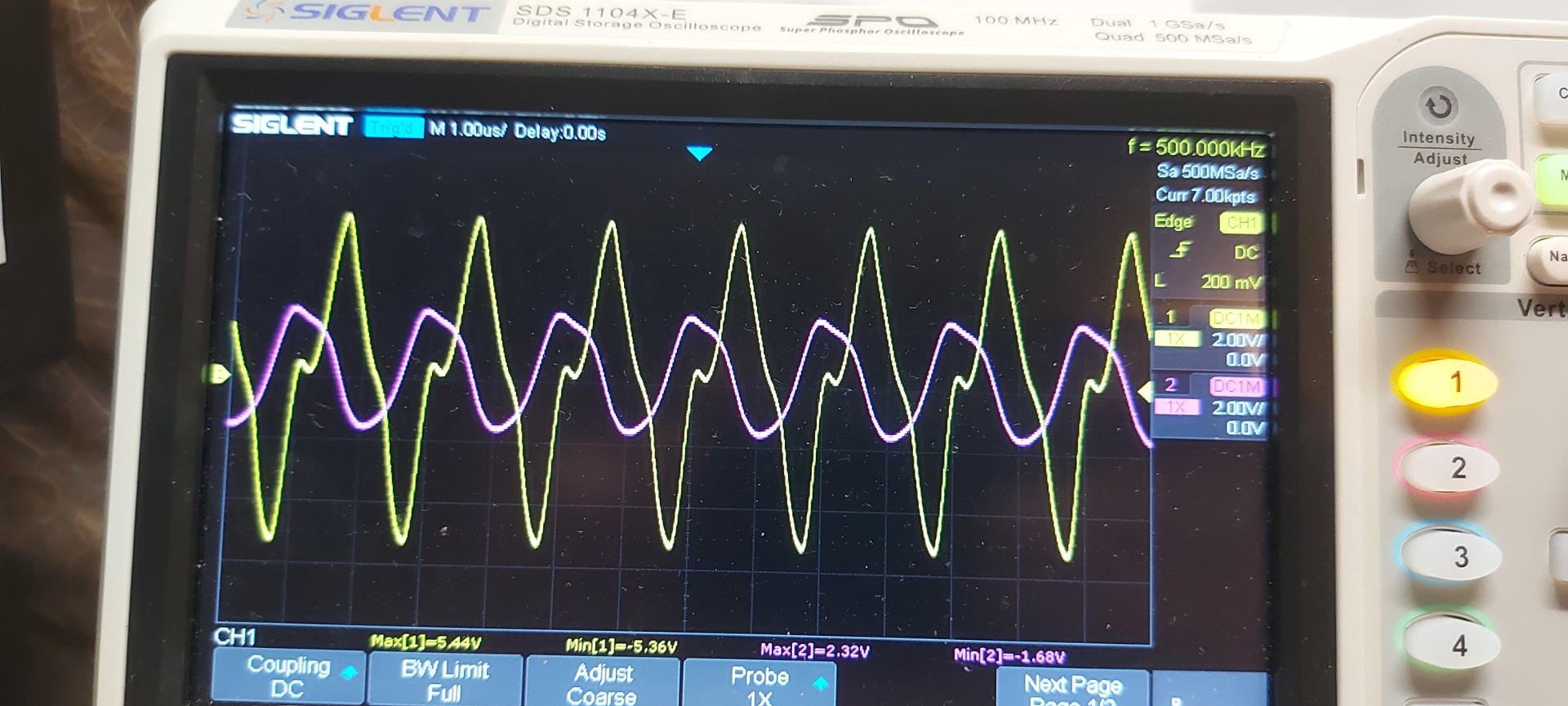

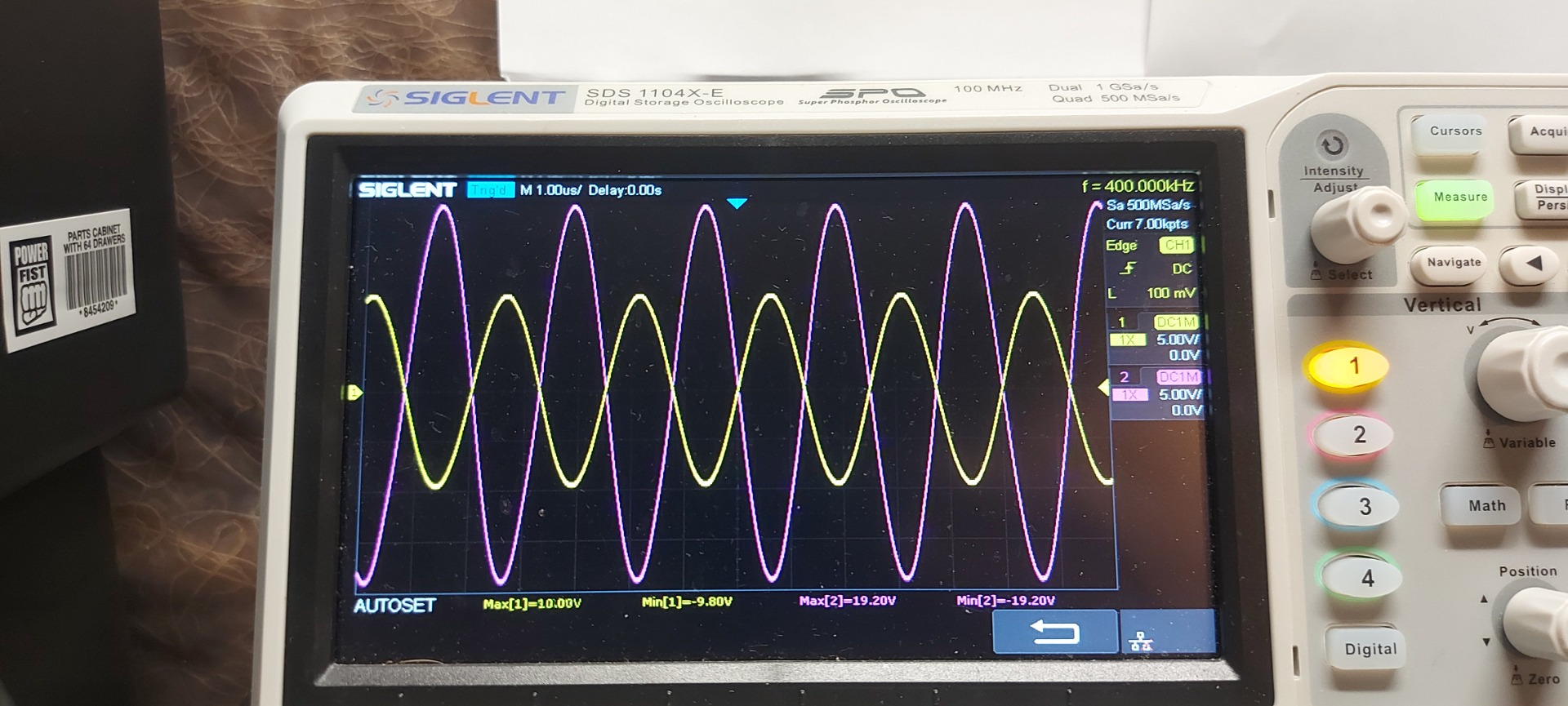

Вот осциллограммы под нагрузкой резистор 47ом, питание от обычного генератора синус 10в

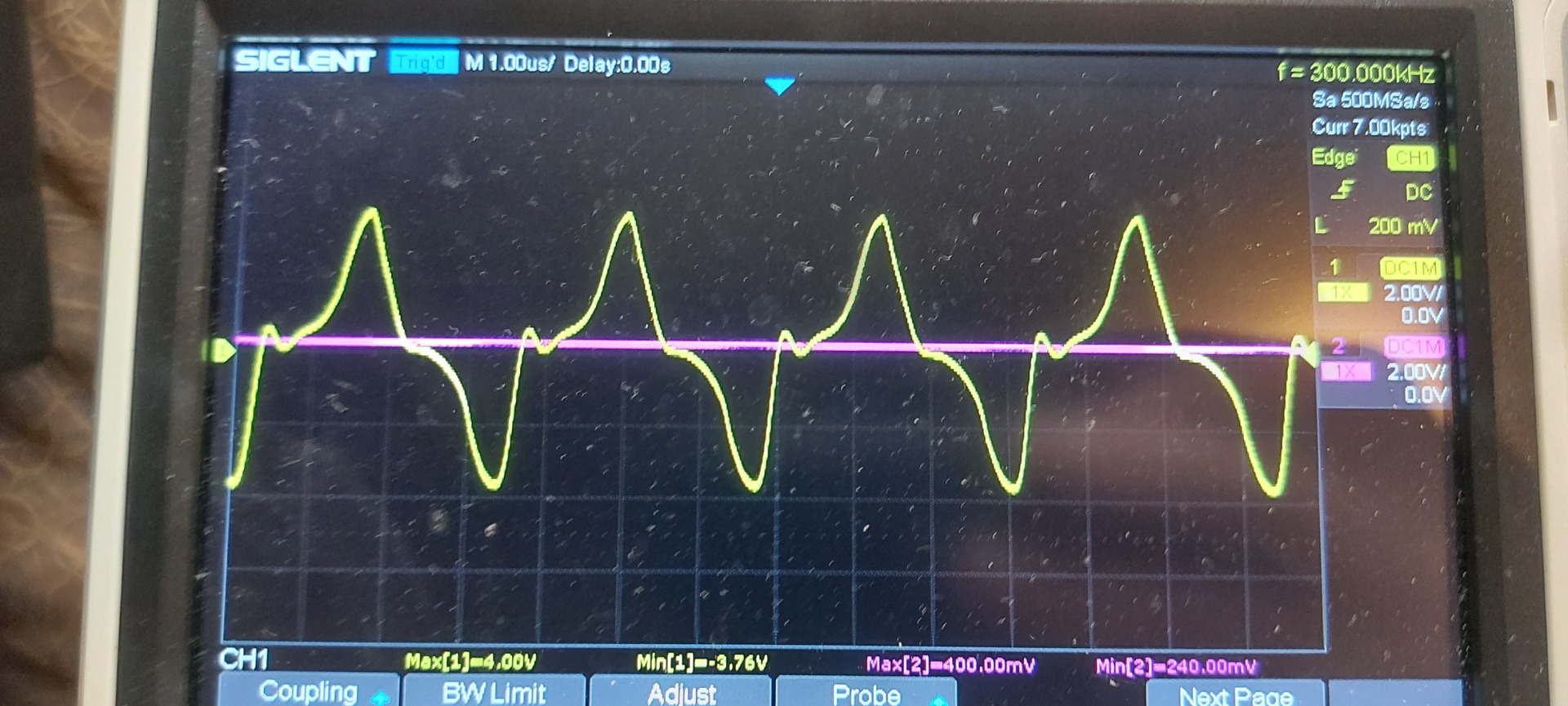

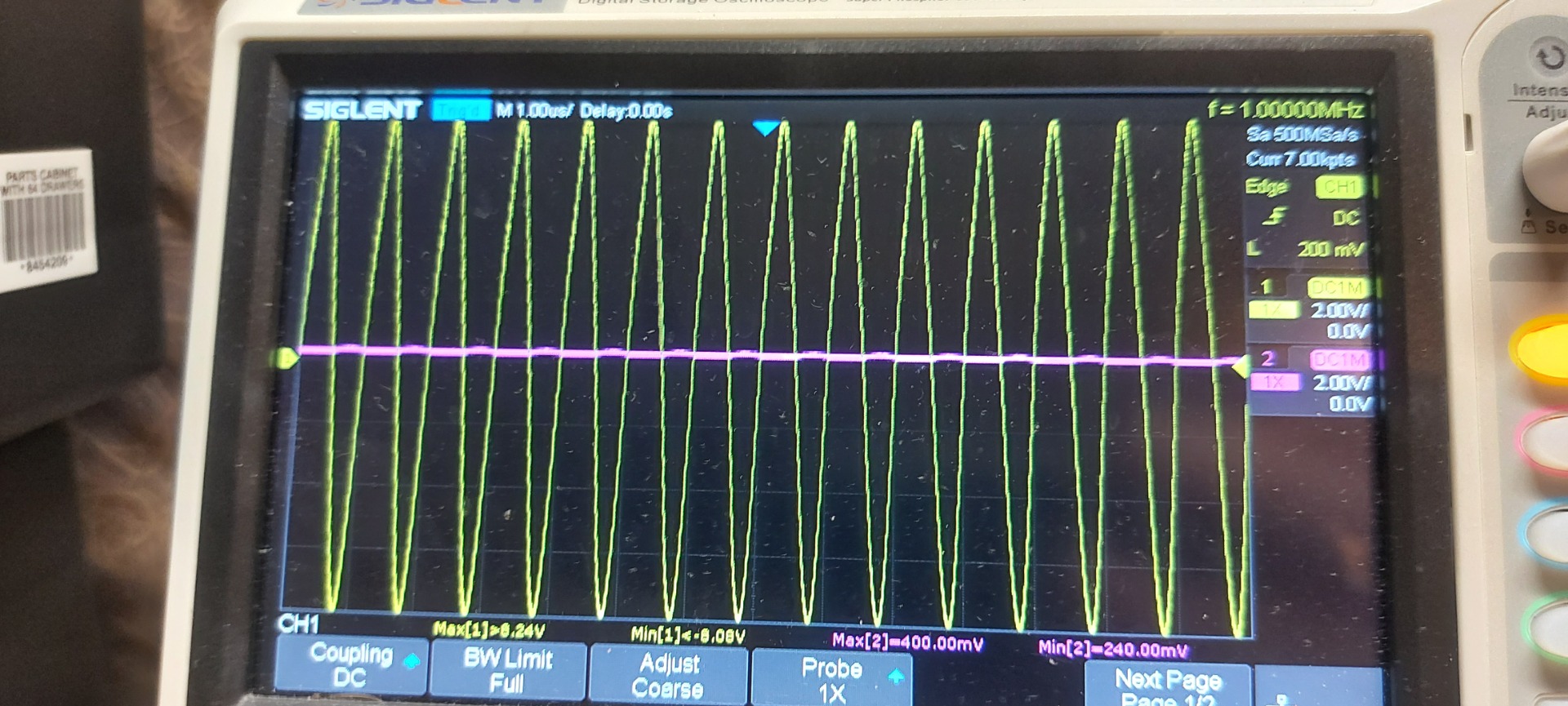

Вторая осциллограмма закороченная вторичка

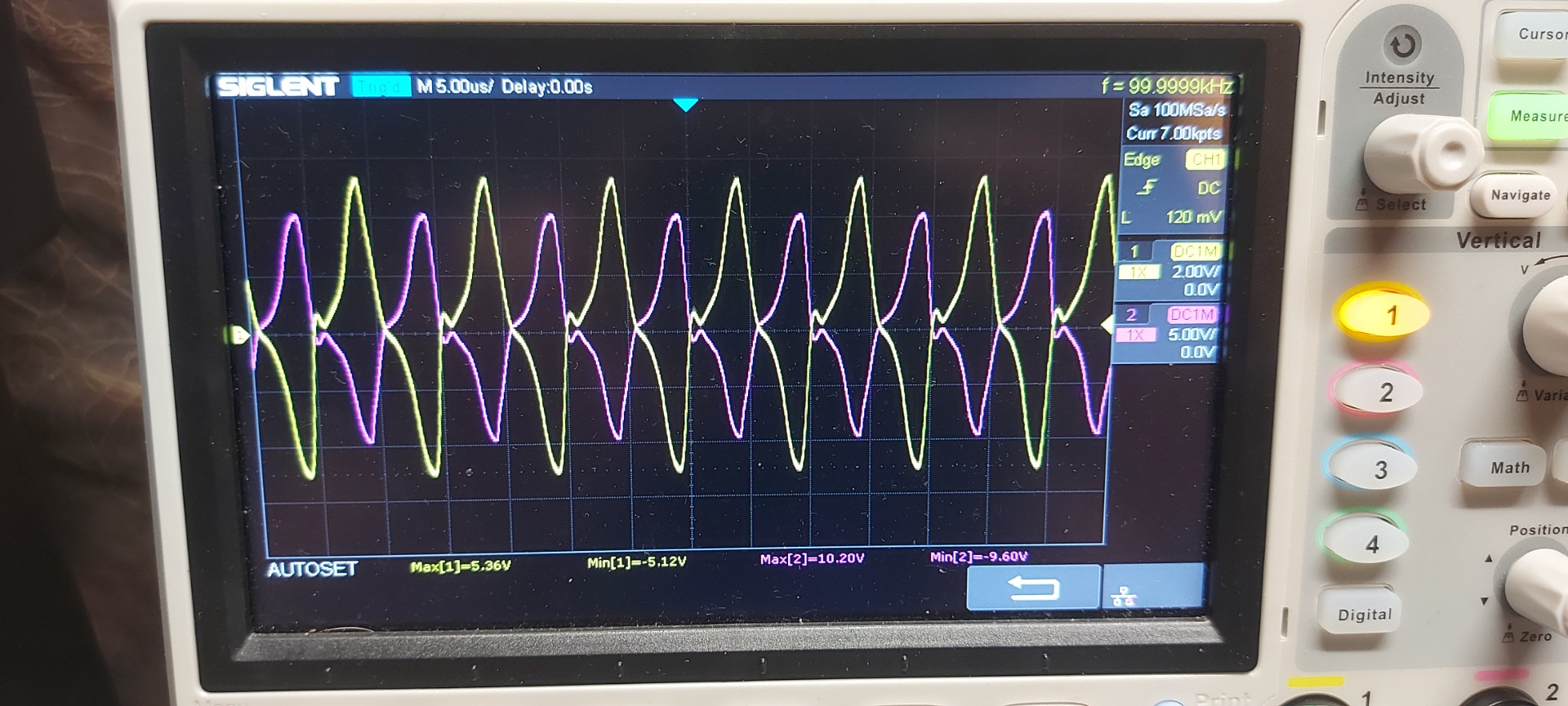

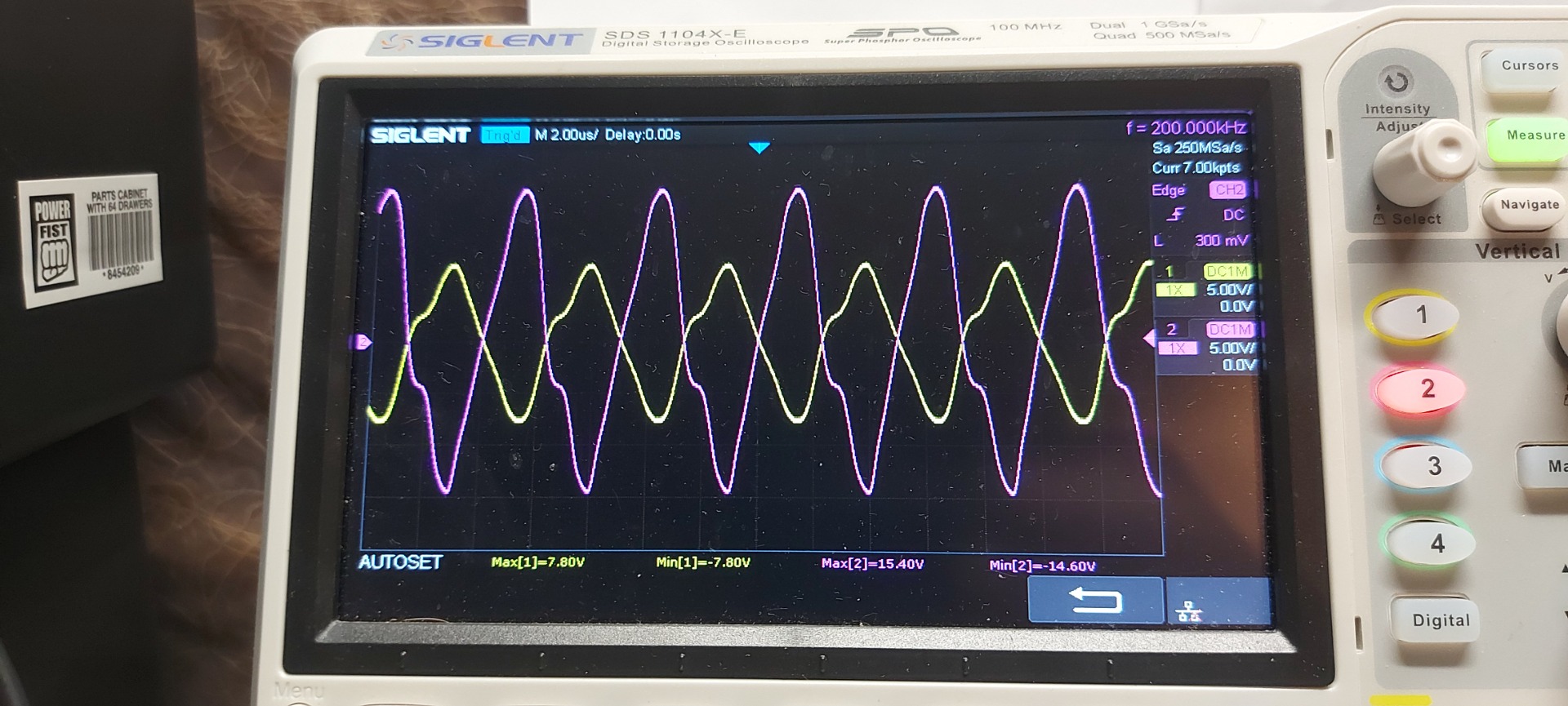

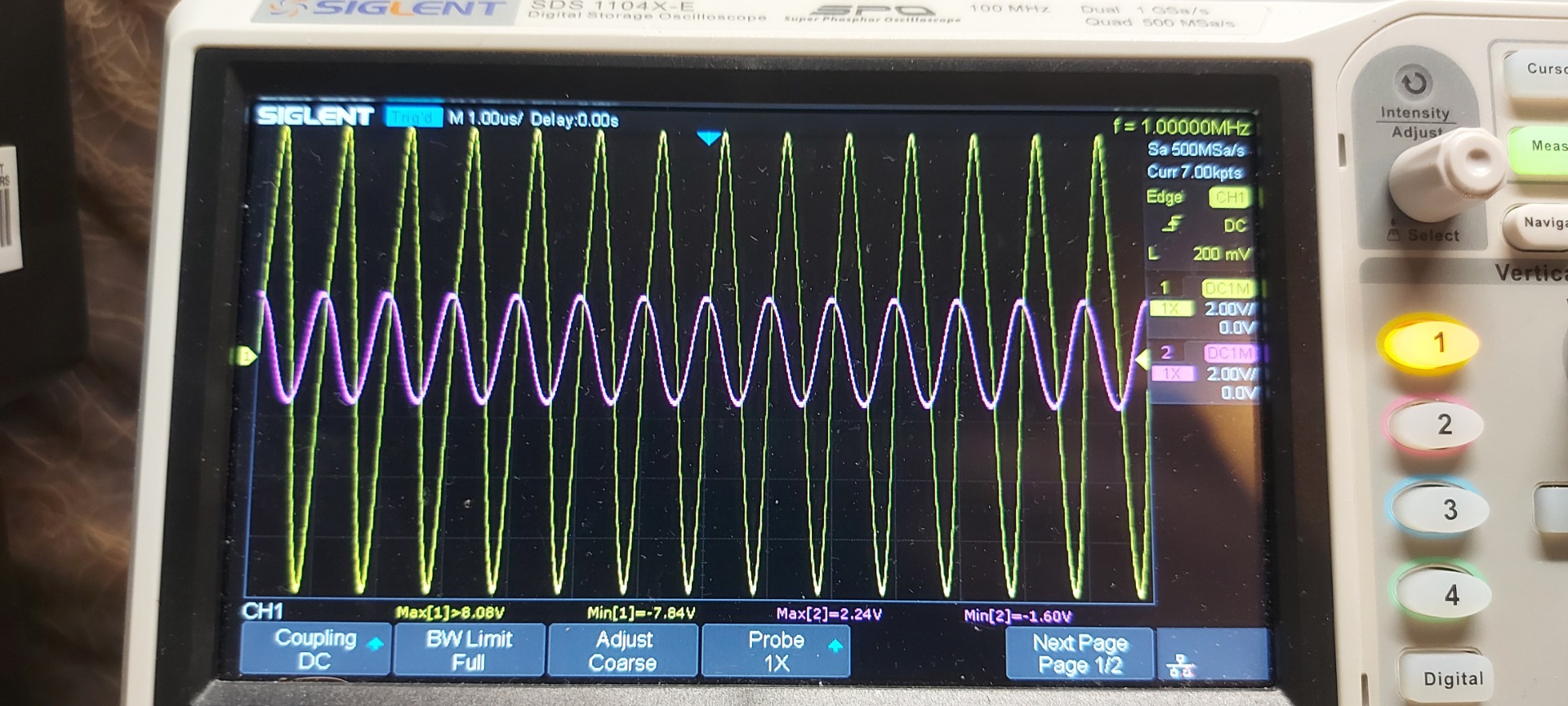

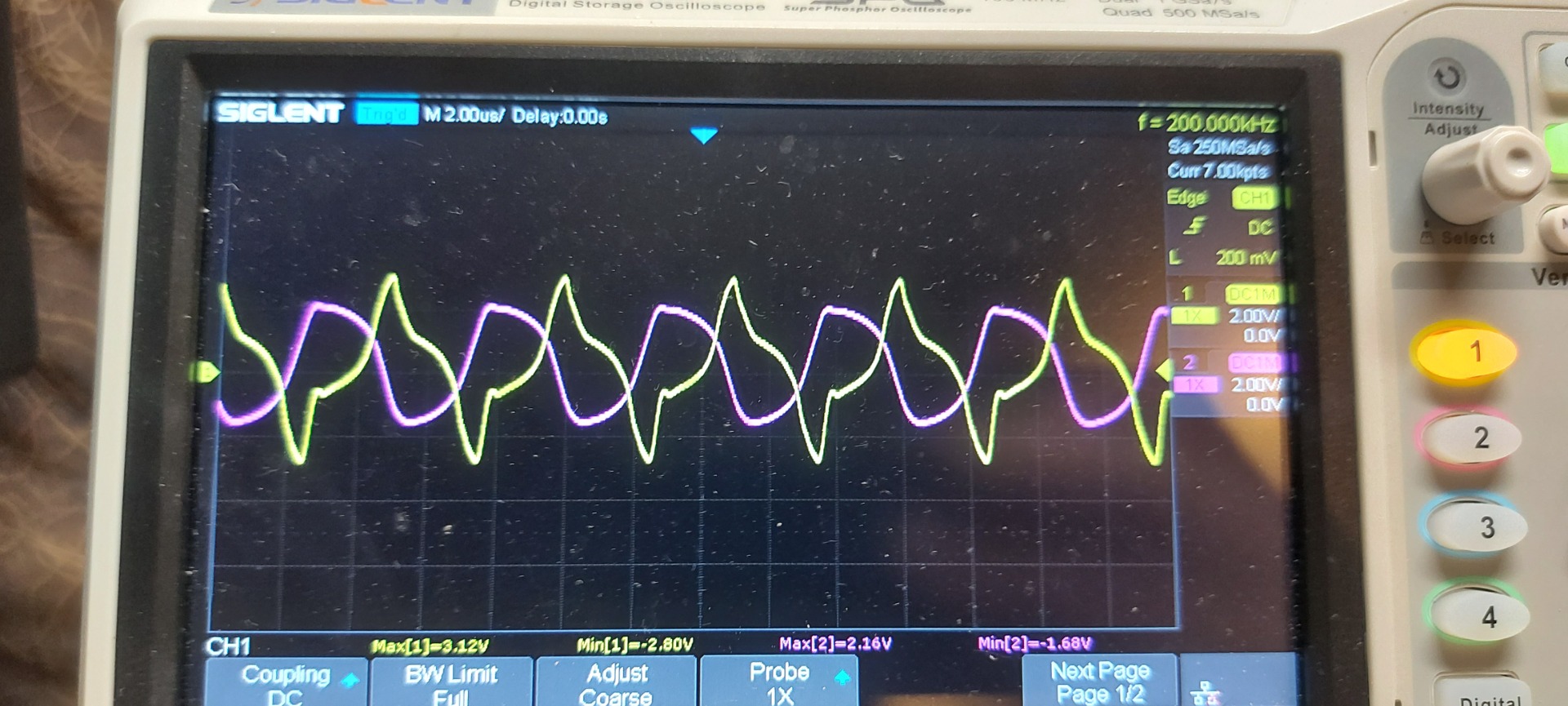

На разных частотах

Фиолетовый это вторичка

Т.е мне кажется что все работает, артефакты небольшие на нижних частотах а в целом мощность передаётся на активную нагрузку

Нафига это затеяно было ищу трансформатор для супердвойки, если нагрузка не скачет то не нужна автоподстройка частоты, т.е схемотехника упрощается до одной микросхемы

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]
Спасибо сказали NikAndr

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 1 мес. назад
radioman
Живу я здесь
Живу я здесь
Сообщений: 496
Больше
Простой параметрический трансформатор #158753
Зачем тебе этот бред с супердвойкой... Мотай второй такой транс и делай самозапит через него на первый.

прогресс человечества, прогресс во всем - вот это мне интересно!
Спасибо сказали Osbourne

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 1 мес. назад
chiksat
Живу я здесь
Живу я здесь
Сообщений: 1599
Больше
Простой параметрический трансформатор #158792

radioman пишет: Зачем тебе этот бред с супердвойкой... Мотай второй такой транс и делай самозапит через него на первый.


как он самозапит сделает,. холявы то нет, ну не видет первичка вторичку, но на выходе не больше чем вложил,

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 1 мес. назад
Osbourne
Модератор
Модератор
Сообщений: 805
Больше
Автор темы
Простой параметрический трансформатор #158813
если на опыты Дандорфа посмотрите, там не все так просто, у него вторичка параметрона находится в резонансной цепи с Гранатой (ассиметричный трансформатор) в цепи которого уже десятки ампер крутятся

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 1 мес. назад
zilk
Завсегдатай
Завсегдатай
Сообщений: 175
Больше
Простой параметрический трансформатор #158822

chiksat пишет:

radioman пишет: Зачем тебе этот бред с супердвойкой... Мотай второй такой транс и делай самозапит через него на первый.


как он самозапит сделает,. холявы то нет, ну не видет первичка вторичку, но на выходе не больше чем вложил,


Первичка не видит вторичку только в одном случае, если вторичка не видит первичку - в результате на вторичке имеем то, что имеем, ноль целых и хрен десятых. Если же мы на вторичке имеем что-то отличающееся от хрена и при этом первичка не видит вторичку, то при коротком замыкании вторички она просто обязана СГОРЕТЬ синим пламенем - вот это вот и есть единственно верный признак халявы! У кого-нибудь так было, признавайтесь? :) :lol:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 1 мес. назад 3 года 1 мес. назад от radioman.
radioman
Живу я здесь
Живу я здесь
Сообщений: 496
Больше
Простой параметрический трансформатор #158908

Osbourne пишет: если на опыты Дандорфа посмотрите, там не все так просто, у него вторичка параметрона находится в резонансной цепи с Гранатой (ассиметричный трансформатор) в цепи которого уже десятки ампер крутятся


Насчет асимметричной индукции (невзаимных трансформаторов)
energyscience.ru/topic490.html

www.overunityresearch.com/index.php?topic=1616.0






прогресс человечества, прогресс во всем - вот это мне интересно!
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

3 года 1 мес. назад
radioman
Живу я здесь
Живу я здесь
Сообщений: 496
Больше
Простой параметрический трансформатор #158909

Спасибо что проверяете идею

Да, не за что) Только не в параллель, а последовательно. Два достаточно. И соединять возможно, не напрямую, а через кондеры, которые подобрать для резонанса на какой-либо рабочей частоте.
Кстати, последовательный контур в резонансе заменит тебе активную нагрузку.
samlib.ru/l/lemeshko_a_w/akook.shtml

energyscience.ru/topic490.html

прогресс человечества, прогресс во всем - вот это мне интересно!
Спасибо сказали Osbourne
