балоболка

Zmeyg пишет:

matros пишет:

Подумайте как будет работать сия схема если первичная и вторичная обмотки на разных частях магнитопровода.

А, представьте 4-х каскадный косой мост управляемый контроллером ШИМ.

смешно
При таком конструктиве на прямом ходе помимо наведения энергии во вторичке будет одновременно накопление энергии в первичке трансформатора, при закрытии ключей энергия первичной возвращается в источник а во вторичке идёт внагрузку.

matros пишет:

Zmeyg пишет:

matros пишет:

Подумайте как будет работать сия схема если первичная и вторичная обмотки на разных частях магнитопровода.

А, представьте 4-х каскадный косой мост управляемый контроллером ШИМ.

смешно
При таком конструктиве на прямом ходе помимо наведения энергии во вторичке будет одновременно накопление энергии в первичке трансформатора, при закрытии ключей энергия первичной возвращается в источник а во вторичке идёт внагрузку.

Ну я о четырех каскадах , где в каждом по трансформатору...
.., А и с обраткой в предыдущий каскад.., ПОС

Да то мужчины нашу даму поздравили. Она то у на одна на всех такая.

Zmeyg пишет:

matros пишет:

Zmeyg пишет:

matros пишет:

Подумайте как будет работать сия схема если первичная и вторичная обмотки на разных частях магнитопровода.

А, представьте 4-х каскадный косой мост управляемый контроллером ШИМ.

смешно
При таком конструктиве на прямом ходе помимо наведения энергии во вторичке будет одновременно накопление энергии в первичке трансформатора, при закрытии ключей энергия первичной возвращается в источник а во вторичке идёт внагрузку.

Ну я о четырех каскадах , где в каждом по трансформатору...
.., А и с обраткой в предыдущий каскад.., ПОС

А нафига?
Все проще, с конденсатора энергия передается в индуктивность, одновременно во вторичке "появляется" аналогичная энергия, т.е токи в первичной и вторичной будут равны (при равном кол-ве витков) и т.к у нас обмотки размещены каждая на своей части магнитопровода, то под каждой обмоткой будет свое МП и соответственно своя индуктивность обмотки, и поля хоть и встречны но индуктивности не компенсируются до ноля, что позволяет такой конструкции трансформатора работать как было описано выше. Далее энергия с первичной возвращается в конденсатор (за вычетом потерь в сердечнике и меди) а аналогичная по величине идет в нагрузку и часть отбирается на вход сжемы для самозапита, на входе необходимо поставить дроссель ограничивающий ток с источника и диод не пускающий обратный импульс в первый конденсатор. Эта схема была приведена ранее от африканской барышни только там был просто индуктор т.е работа с перемагничиванием железа и аномальным выхлопом тепла, ну и косой мост немного неправильно нарисован (зачем интересно?)
Вот про это я говорил.
realstrannik.com/forum/svobodnaya-energi...shki?start=20#239558
Т.е. с источника при таком конструктиве и логике работы будет потребляться только на компенсацию потерь (по сути как в резонансном контуре ток без резонанса) а внутри схемы и на выходе энергии на порядок выше будут циркулировать.

matros пишет:

Подумайте как будет работать сия схема если первичная и вторичная обмотки на разных частях магнитопровода....

Один шажок сделан ...... но ...... "Всё не так , ребята" ....... ( ....провода не то проводят .... до Луны ещё очень далеко! )

matros пишет:

Подумайте как будет работать сия схема если первичная и вторичная обмотки на разных частях магнитопровода.

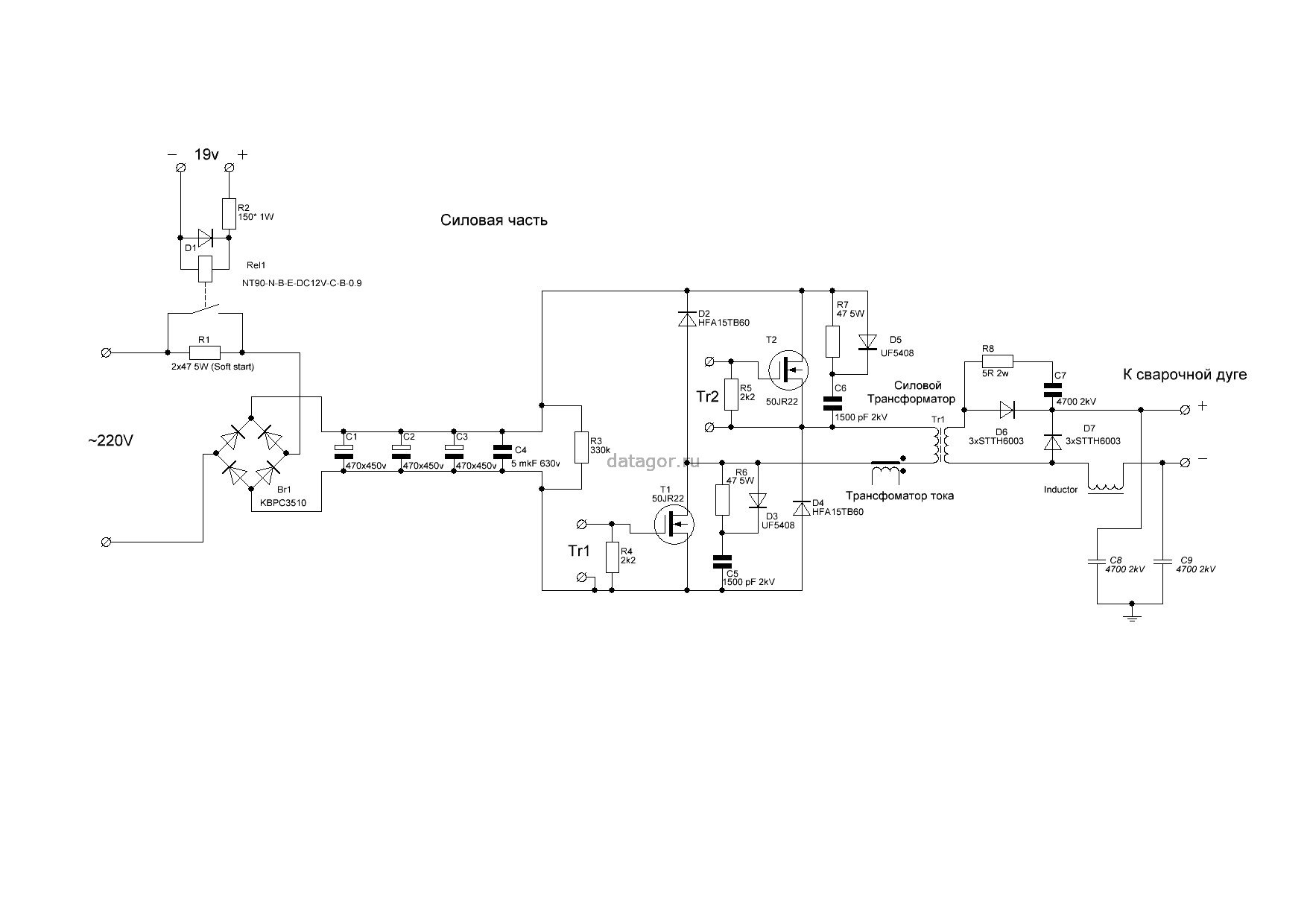

приложение к схеме

datagor.ru/practice/power/3290-svarochny...ertor-by-slayer.html
