Виталий пишет:

Nik Mudrecov2 пишет: Частота правдо маловата,надо как минимум 3.6МГц, но идея хорошая.

Ник, это в моём случае частота 1 - 3 МГц (мне нужна была 1,7 МГц для собственных "тараканов"). Ты можешь хоть на 10 - 20 МГц настраивать. Как это сделать? Как настроить, допустим, на 4 МГц? У меня контурная катушка на трубе диаметром 20 мм имеет 100 витков провода диаметром 0,5 мм, с отводом от середины. Что тебе нужно сделать, что бы получить свои 3 - 5 МГц?

Ясненько, спасибки. Только где лампы достать или аналоги их ? =)

Nik Mudrecov2 пишет: Ясненько, спасибки. Только где лампы достать или аналоги их ? =)

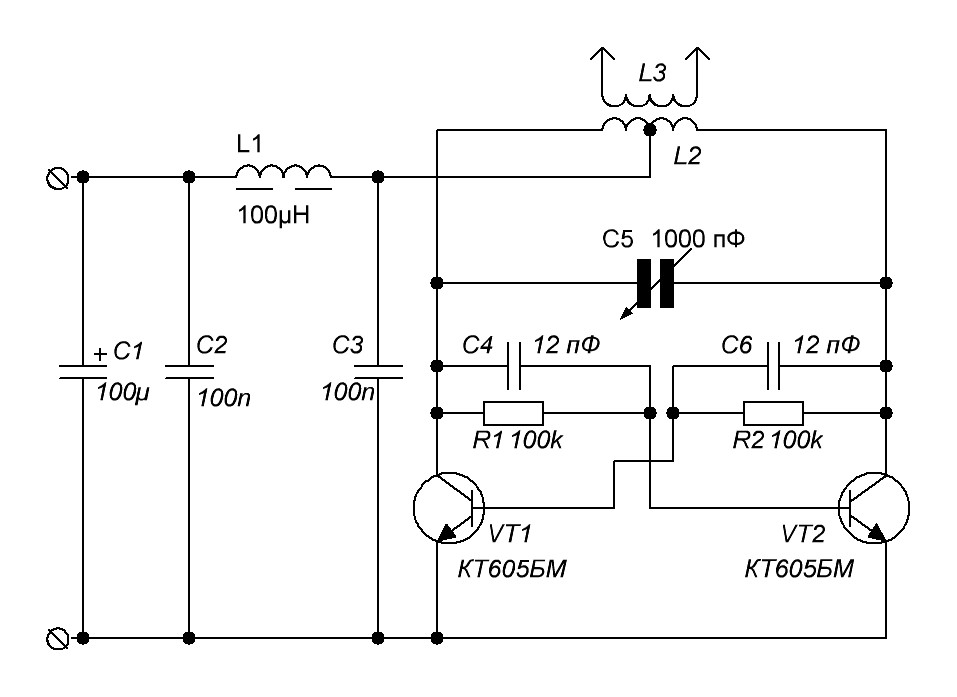

Чижело-о. Ник, я же тебе давал схему на двух транзисторах, сказал какие из имеющихся у тебя подходят, сказал какую катушку нужно намотать, объяснил как настроить на необходимую частоту (исходя из имеющихся у тебя деталей). Нахер тебе лампы?

Ещё раз:
Ставь сюда свои с2075, вместо переменника впаяй ёмкость на 100 пФ. Намотай на любой трубке диаметром 15 - 30 мм, 20 витков своего провода 0.5mm2 с отводом от середины (чтобы заведомо попасть выше 4 МГц). А теперь, вводи феррит (снижая частоту генерации хоть до 1 МГц. Всё!

Виталий пишет: Ещё раз:

Ставь сюда свои с2075, вместо переменника впаяй ёмкость на 100 пФ. Намотай на любой трубке диаметром 15 - 30 мм, 20 витков своего провода 0.5mm2 с отводом от середины (чтобы заведомо попасть выше 4 МГц). А теперь, вводи феррит (снижая частоту генерации хоть до 1 МГц. Всё!

Виталий,Вы гений. =)
Я выжал из схемы 2.2МГц. =)
Муехехехе. =)
Ура!=)))

Только вот теперь думаю, куда мотать лучше вторичку.
это я мерю на первичке 2.2МГц.
А вторичку поверху мотать ? =) 20 витков ? =)

Ура!
3МГц сократил колличество витков до 10 и 3 МГцпоявились.
Супер.=)
вношу феррит,частота сокращаеться. =)
Круто! =)

Nik Mudrecov2 пишет: А вторичку поверху мотать ? =) 20 витков ? =)

Да. Намотаешь 20 витков, амплитуда (размах сигнала), будет такая же как и на контуре генератора. 10 витков, амплитуда будет в два раза меньше (ток в два раза больше).
40 витков, соответственно амплитуда сигнала в два раза больше (ток, в два раза меньше)....

Виталий пишет:

Nik Mudrecov2 пишет: А вторичку поверху мотать ? =) 20 витков ? =)

Да. Намотаешь 20 витков, амплитуда (размах сигнала), будет такая же как и на контуре генератора. 10 витков, амплитуда будет в два раза меньше (ток в два раза больше).
40 витков, соответственно амплитуда сигнала в два раза больше (ток, в два раза меньше)....

СУпер, я уже намотал , класс!
Виталий, Вы гений.
Самозапит у меня с этой системой не получаеться т.к. гаситься эффект при добавлении ионисторов.
Частота для ионисторов нужна уже 5.5МГц.
Но есть вариант заряжать одну пару ионисторов, а после переключать на другую. =) Муехехех. =)
Прибавка есть по напряжению но на малых токах, когда повышаю ток и напряжение на входе вроде бы прибавка пропадает, хотя эта схема сама по себе кушает хорошо при повышении мощности. =)

Ещё есть вариант отбирать мощность с ионисторов DC-DC преобразователем.
Будет время - буду эксить. =)
Спасибо огромное.
Если что-то получитсья опубликую то,что получилось.
Ну а если не получиться так же опубликую. =)

Nik Mudrecov2 пишет: Ура!
3МГц сократил колличество витков до 10 и 3 МГцпоявились.
Супер.=)
вношу феррит,частота сокращаеться. =)
Круто! =)

Ну слава Богу. Если уменьшать количество витков контурной катушки до "неприличия", произойдёт срыв генерации. Можно количество витков, оставить прежним (при котором генератор работал), а уменьшить диаметр катушки. Либо уменьшить контурную ёмкость. Тренируйся. Например: для 100 МГц, контурная индуктивность будет выглядеть как катушка из 6-8 витков с отводом от середины, на оправке диаметром 5 мм (на воздухе). А контурная ёмкость, составит 5-20 пФ.
Но твои транзисторы такую частоту не вытянут, а вот 10-20 МГц - вполне себе потянут.

Nik Mudrecov2 пишет: Самозапит у меня с этой системой не получаеться т.к. гаситься эффект при добавлении ионисторов.
Частота для ионисторов нужна уже 5.5МГц.
Но есть вариант заряжать одну пару ионисторов, а после переключать на другую. =) Муехехех. =)
Прибавка есть по напряжению но на малых токах, когда повышаю ток и напряжение на входе вроде бы прибавка пропадает, хотя эта схема сама по себе кушает хорошо при повышении мощности. =)

Самозапит, ещё ни у кого не получился. Да и "прибавка", в основном из за неумения проводить измерения и пользоваться измерительными приборами. Но ты не отчаивайся. А вдруг!, именно на тебя смотрит Вселенная и чешет "репу" , может ему открыть?

Эээ, так не честно, феникса за меньшее заблокировали и тему удалили...
