А я вот тут ищу генератор синуса или меандра на 3-4МГц.
Может кто схему даст или ссылку на схему.
А то не могу найти,чтобы от постоянки работало.
МОжет есть у кого в наличии схемка ? поделитесь пожалуйста.
74s124n 2 канала с ГУН схема есть даже с фапч . купил сразу 20 шт. на али заказывал в своё время
Благодарю. Вы молодец!
А схемой не поделитесь =)
Прочитал я,что эта микросхема до 85МГц работает.
Это очень радует.
Буду смотреть сейчас сколько она кушает и даёт тока и напряжения по максимуму. =)
Спасибки.
-Конечно дорогая моя, соединяю. =) Благодарю Вселенную. =)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

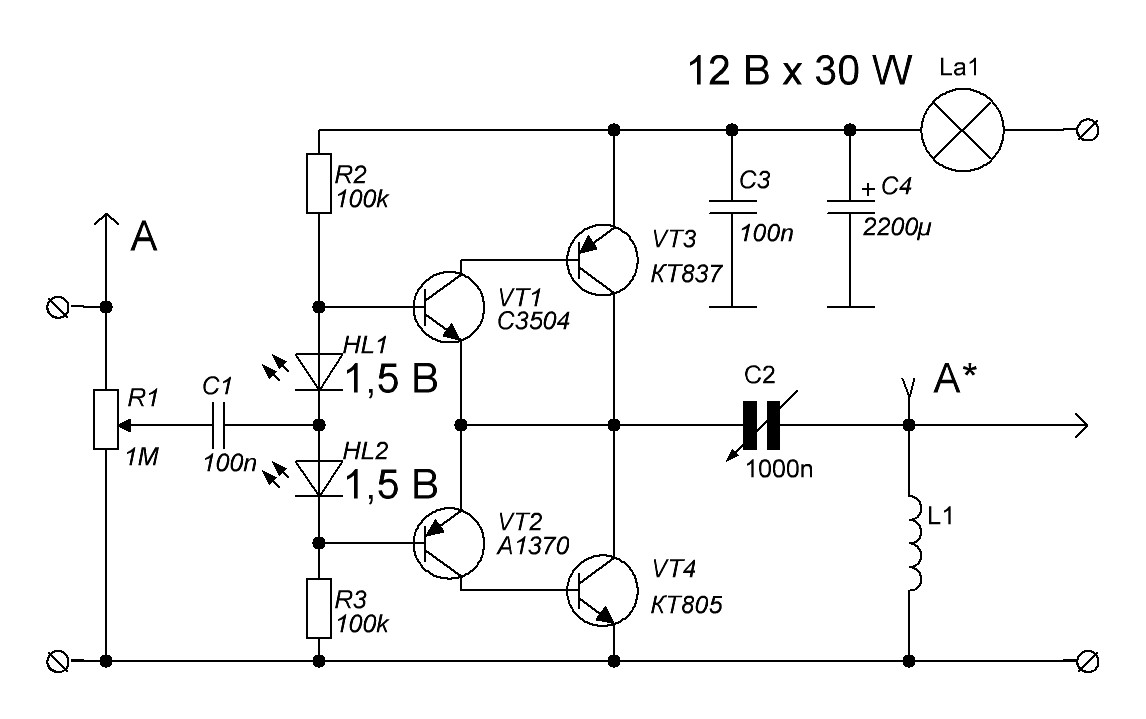

Как раз эксил с подобными частотами (синус). Сделал три схемы. Одна с последовательным КК и две с параллельным (на транзисторах и на лампах). Все схемы работают почти идеально. Вот с последовательным:Nik Mudrecov2 пишет: А я вот тут ищу генератор синуса или меандра на 3-4МГц.
Может кто схему даст или ссылку на схему.
А то не могу найти,чтобы от постоянки работало.
МОжет есть у кого в наличии схемка ? поделитесь пожалуйста.
С параллельным, пока от руки, в тетраде). Если нужно будет, постараюсь оформить в удобоваримую. Светодиоды в базах, красные, советские, на 1,5 В. Можешь заменить на два кремниевых и два германиевых, последовательно (это смещение в базу). Без него генератор (он же усилитель класса АВ) может не "стартонуть).
Возникнут вопросы, отвечу. Уверенно работает до 20 МГц.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Виталий пишет:
Как раз эксил с подобными частотами (синус). Сделал три схемы. Одна с последовательным КК и две с параллельным (на транзисторах и на лампах). Все схемы работают почти идеально. Вот с последовательным:Nik Mudrecov2 пишет: А я вот тут ищу генератор синуса или меандра на 3-4МГц.
Может кто схему даст или ссылку на схему.
А то не могу найти,чтобы от постоянки работало.
МОжет есть у кого в наличии схемка ? поделитесь пожалуйста.
С параллельным, пока от руки, в тетраде). Если нужно будет, постараюсь оформить в удобоваримую. Светодиоды в базах, красные, советские, на 1,5 В. Можешь заменить на два кремниевых и два германиевых, последовательно (это смещение в базу). Без него генератор (он же усилитель класса АВ) может не "стартонуть).
Возникнут вопросы, отвечу. Уверенно работает до 20 МГц.
Интересная схема.
Спасибо огромное.
А потрбеление или КПД у него хороший ? =)
-Конечно дорогая моя, соединяю. =) Благодарю Вселенную. =)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
КПД, как у усилителя АВ класса. Можно "перевести" его в В класс, оставив в базах только два кремниевых диода, но тогда он не "стартанёт" самостоятельно как генератор, а будет работать как усилитель ВЧ. Для старта будет необходим "пинок", например прикосновение пальцем к базе и велика вероятность срыва генерации. Если поставить в базы четыре диода (два кремниевых и два германиевых), что бы на базах было по 1 В смещения, то КПД будет в р-не 70 - 80%. И стартовать будет вполне уверенно.Nik Mudrecov2 пишет: А потрбеление или КПД у него хороший ? =)
Для старта: R1 в нижнем положении (на общем проводе), Соединяем точки А и А*, затем крутим ручку резистора "вверх", после старта возвращаем ручку немного "вниз" выбирая оптимальный режим генерации и потребления.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Виталий пишет:
КПД, как у усилителя АВ класса. Можно "перевести" его в В класс, оставив в базах только два кремниевых диода, но тогда он не "стартанёт" самостоятельно как генератор, а будет работать как усилитель ВЧ. Для старта будет необходим "пинок", например прикосновение пальцем к базе и велика вероятность срыва генерации. Если поставить в базы четыре диода (два кремниевых и два германиевых), что бы на базах было по 1 В смещения, то КПД будет в р-не 70 - 80%. И стартовать будет вполне уверенно.Nik Mudrecov2 пишет: А потрбеление или КПД у него хороший ? =)
Для старта: R1 в нижнем положении (на общем проводе), Соединяем точки А и А*, затем крутим ручку резистора "вверх", после старта возвращаем ручку немного "вниз" выбирая оптимальный режим генерации и потребления.
Интересно! Спасибо!
-Конечно дорогая моя, соединяю. =) Благодарю Вселенную. =)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
этот двигатель имеет большой момент на валу при потреблении 350 ватт тащит чела 100кг со скоростью считай 40км\часDfktrc пишет:
Вы разобрали двигатель что бы собрать двигатель?ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]Юрий М пишет: во
Вложение не найдено
Вложение не найдено
месяц напильником дрочил пазы между катушками. до дрочил наконец. теперь уберу заклёпки на кернах ну расчленю этот сердечник покрою эпоксидкой и соберу. намотаю катушки между кернами и на самих кернах. эт будит двигательпоэтому и не собирают телевизор потому что он есть в продаже а вот бтг в продаже нетучто касается того что миллионы не собрали , ну так миллионы не могут собрать простой телевизор , а он существует
давил на ось 250кг. запускается и крутит но доска половая ломается снял 150кг на ось
но выше 850 оборотов не получилось разогнать. сделал такой же сердечник с эпоксидки с железными опилками. мотор не захотел крутится. сердечник сдалан с какогото железа. звонится со всех сторон. получается внутри катушек как бы цельный кусок железа. вот я его хочу разъединить
надо хотябы 1500 оборотов
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

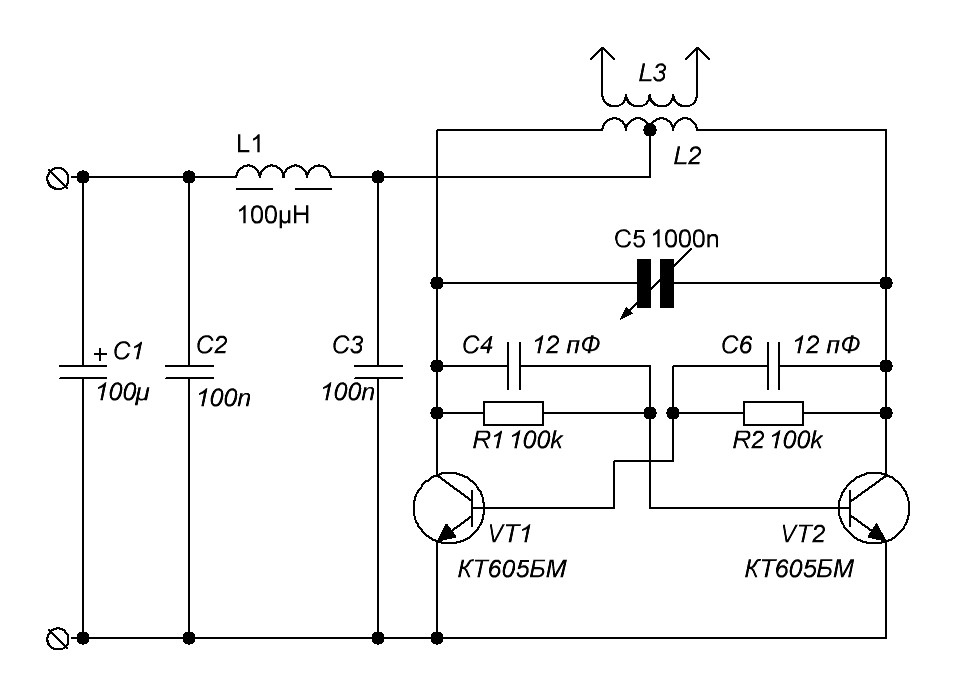

Держи ещё одну, эта без "капризов", стартует с 0,6 В и до 40 В (БП больше не даёт) работает изумительно. Под твою частоту, попробуй катушку диаметром 20-30 мм, витков 30-40 с отводом от середины. Вторичку, сколько хочешь.Больше напряжение нужно - больше витков, больше ток - меньше витков (поверх первички, на всю длину).Nik Mudrecov2 пишет: А я вот тут ищу генератор синуса или меандра на 3-4МГц.
Может кто схему даст или ссылку на схему.
А то не могу найти,чтобы от постоянки работало.
МОжет есть у кого в наличии схемка ? поделитесь пожалуйста.
Переменник на 1000 пФ (обычный, со старого лампового приёмника). В схеме ошибка по номиналу.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
