Ник Мудрецов пишет: Ну вот! Скважность сделал на генераторе 10% и КПД 182% получается с трансформатора ферритового на частоте 27800Гц.
TL494, который у акулы в фонарике потребляет 200mA и от 8 V.
Получается, что теоретически фонарик АКУЛЫ реален. =) Верно ? =)

С таким КПД ведь можно реально самозапит сделать. Верно ? =)

Ты сам проводил этот эксперимент или у кого то видел?

Пиветствую! Постоянно подглядываю в замочную скважину к соседям и смотрю в окна к людям без их разрешения, вот и результат. =)
Вчера проводил эксперимент на П-образных сердечниках, которые пришли для модификации Генератора Слободяна.
Сам удивился, что КПД большой.

Это похоже на систему по теории Д.Смита. Когда подаём меандр или импульсы на катушка, они становятся синусом, мощность немного возрастает. =)
ЧТО это, резонанс сердечника или что-то другое не знаю пока.
Но TL494 разгоняется до 30 МГц, а у меня с феррита этого ещё лучше показатели на 110 кГц, а дальше уменьшение идёт. То есть пик резонанса или феррорезонанса на 110кГц, если не ошибаюсь. =)

Кто-то ведь собрал фонарик Акулы на 30 Вт. Верно ? =) Просто молчат как суслики. =)

Измерения я делал мултиметром после выпрямления сигналов, и диоды шотки дают хороший результат, остальные диоды наоборот дают плохой результат.

Хорошего дня. =)

В общем так КПД порядка 115%.
А если смотреть на холостом ходу от генератора вход со скважностью 10%, то КПД 168%. это на 30кГц.

Это я сегодня замерял снова и вижу сердечник ушёл в сторону, а если ровно две половинки, то будет как вчера результаты. =)

к сожелению эти все эффекты неправильные замеры , ох сколько раз у меня было больше 100% и несосчитать

и вопрос сколько потребляет TL494 ?

Xrom пишет: к сожелению эти все эффекты неправильные замеры , ох сколько раз у меня было больше 100% и несосчитать

и вопрос сколько потребляет TL494 ?

TL 494 потребляет много, 200mA 7 V минимум.
Я собрал схемку на простом генераторе сигналов с Алиэкспресс.
Подрубил через ключ транзисторный от аккумулятор маленького.
Мощность на выходе больше чем на входе, но когда подрубаю на самозапит, то мощность теряется куда-то.
Та же ситуация с Движком Слободяна. Где-то подвох или нужно одинаковое решение. =)
Схем после выключения аккумулятора работает пару секунд.
От ионистора дольше.

Как-то надо импульсы собрать и сделать систему, чтобы держала мощность.

Ник Мудрецов пишет: [quote=
Но TL494 разгоняется до 30 МГц,

Вы всех за идиотов держите, или очепятались?

piko пишет:

Ник Мудрецов пишет: [quote=
Но TL494 разгоняется до 30 МГц,

Вы всех за идиотов держите, или очепятались?

Тяф тяф тяф. =)
Килогерцы там килогерцы. Очепятка. =)

Проверил ещё раз опыт, не даёт катушка больше мощности.
Напруга да больше, но ток меньше, напруга проседает под нагрузкой и получается, что хрен два больше мощности.
ВОт такие вот дела.
Вывод: У Акулы какой-то секрет. =)

Да ну нахрен эту Акулу, буду заниматься агрономией. =)

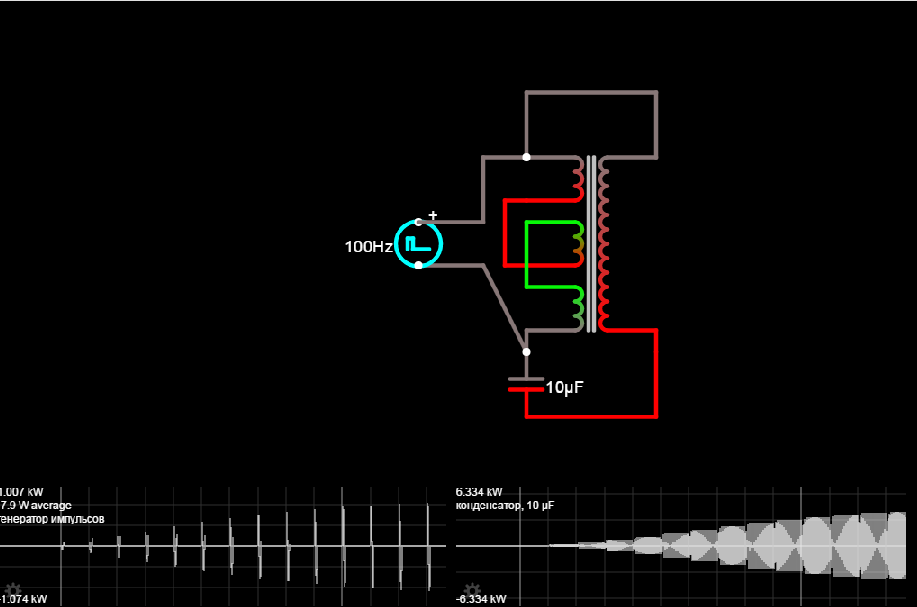

Схемка доработана в симуляторе.
Частот 50-100 Гц.
В реле надо проверять.
Умножение мощности в 5-6 раз.

Симулятор


Всем хорошего дня и весёлого настроения. =)

В общем проверил ещё раз сердечник П- образный парный,ферритовый.
С генератором JDS 6600 - КПД 136%
Но, токи маленькие.

С дешёвым генератором сигналов КПД вообще маленькое.
Это говорит о том, что нужен генератор способный держать и стабилизировать напряжение и ток. =)

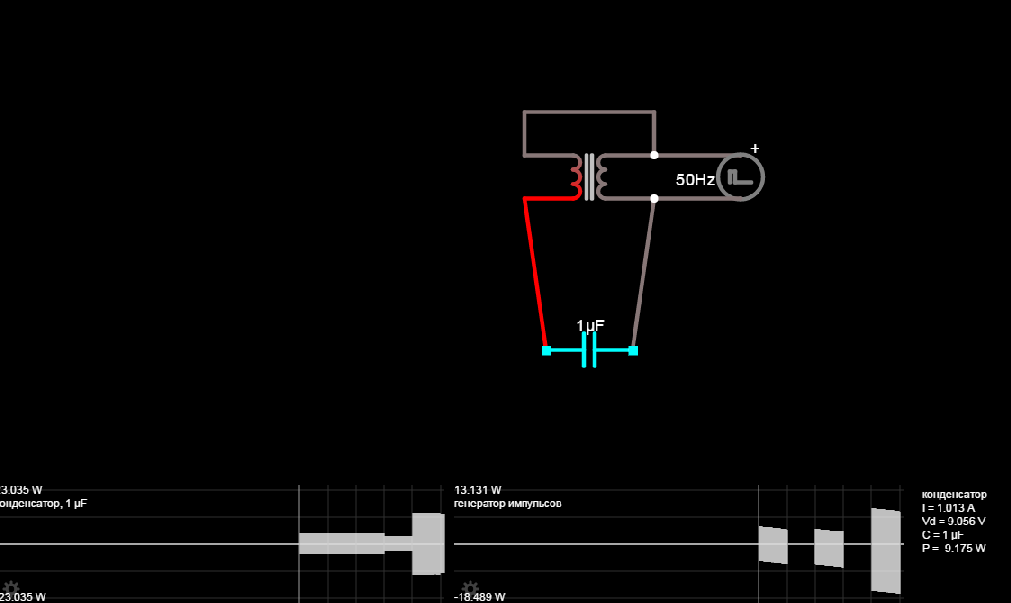

Вот схема, по которой проверял.
СИМУЛЯТОР СХЕМА



Всем хорошего дня. =)

Что-то получилось,только токи замерить практически невозможно. =)

Симулятор


А Вам слабо объяснить как это работает ?
