Константин пишет:

Все здесь есть и все запустится. Для этой схемы не нужно тл494.

У вас работает схема?
Если работает, какие показатели у Вас там ?
Расскажите пожалуйста подробнее.
РАсскажите какие токи и напряжения пожалуйста.
СПасибо.

ZVS собирал, и не один. Правда не на ИГБТ, а на полевиках. Запускается всегда. Правда если в затворах обычные стабилитроны, а не сапрессоры, есть вероятность пробоя затвора. Тогда естественно ничего работать не будет. Напряжение на стоках было 85 вольт (в резонансе) при питании 12 В. На холостом ходу токи стоков небольшие, порядка 30 мА.

Константин пишет:

ZVS собирал, и не один. Правда не на ИГБТ, а на полевиках. Запускается всегда.

Добрый день,

Я так же ZVS собирал. Но посмотрите на схему этого Олега.
Она не простая.
К базам подходим плюс, это говорит, что базы всегда будут открыты.
Может кто-то специальено схему так нарисовал, чтобы не все поняли =)

Тот же ZVS, только без средней точки на трансформаторе. Потому и два одинаковых дросселя по питанию. А так все то же самое.

Константин пишет:

Тот же ZVS, только без средней точки на трансформаторе. Потому и два одинаковых дросселя по питанию. А так все то же самое.

Добрый день КОнтстантин,

У меня схема не запустилась в генерацию.
Не знаю почему у Вас она работает.Не знаю.

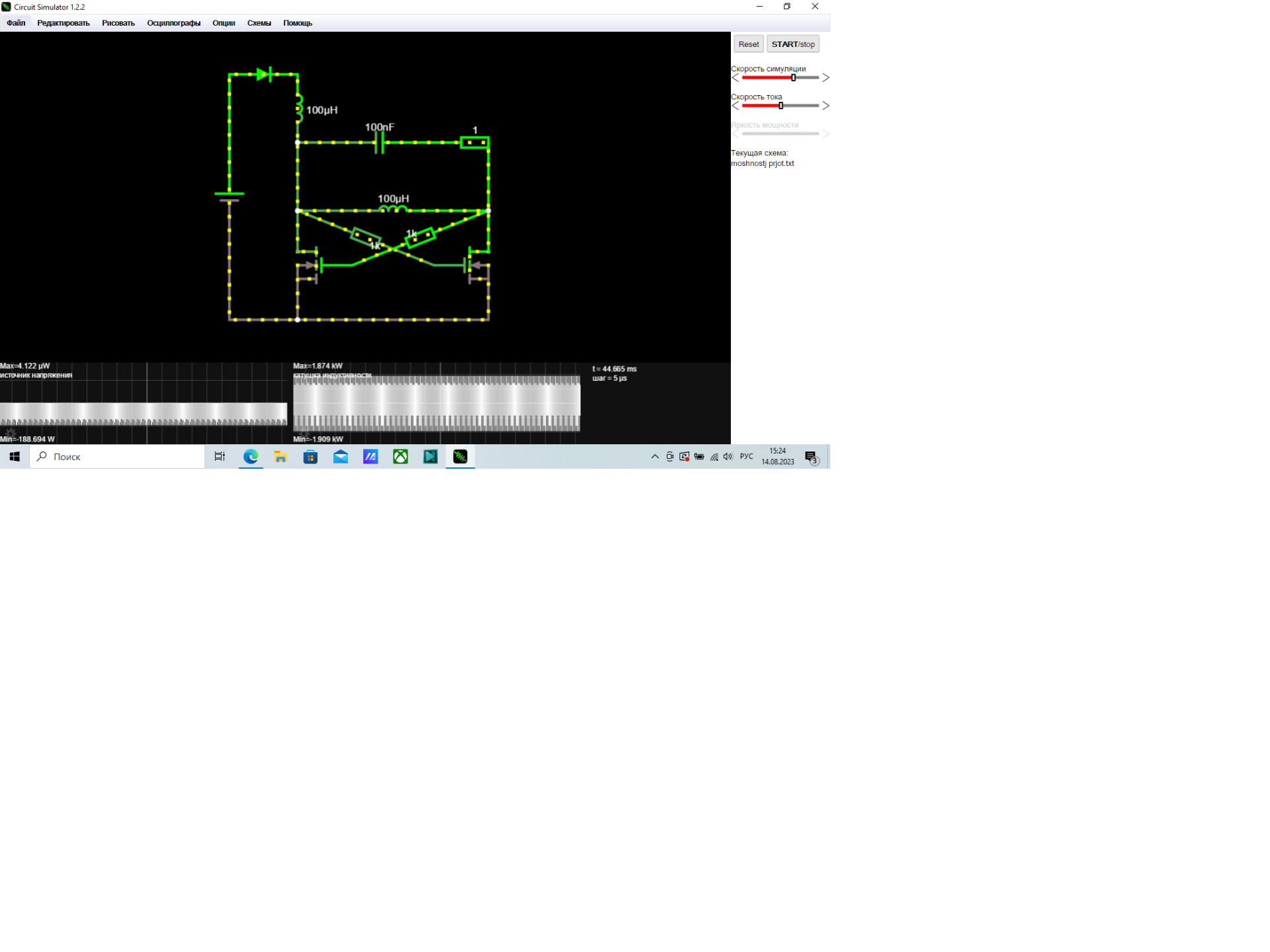

Я сделал всё как нарисованно на симуляторе, ставил и диоды и резисторы по 1КОм.
НО схема кушает и генерация не запускаеться с такими параметрами.
ПОэтому я сделал вывод, что она сможет работать на ТЛ494.



Вроде бы схема правильная ?
ПОдходящая ?
Но генерация не хочет сама запускаться.
ТРАНСЗИСТРЫ IRFP260N
Конденсаторы пробовал разные 0.010-1uF
КАтушка 50 витков.

И ничего не показыавет осцилограф.
Даже схема не пищит. =)

В симуляторах только дискретную логику можно обкатывать... да еще в таких примитивных... брось каку!

radioman пишет:

В симуляторах только дискретную логику можно обкатывать... да еще в таких примитивных... брось каку!

Добрый день,.

Вы с головой дружите ?
Вы сможете съесть то, что вы сказали ?
Я Вас первый раз слышу, а вы такое говорите, видимо Ваши родители Вас часто бросали напол.

skazochnik пишет:

Ю 2810 пишет:

Уважаемые соискатели! Нужна консультация схемотехника .

. Как будет дальше проходить процес в генераторе.

Добрый день,

Схема в автогенерациия сама по себе не запуститься.

Запускается схема без проблем, мне пока непонятно почему происходит затухающий коллебательный процес при включении одного из транзисторов. Собрал макет без транзисторов при включении питания появляются затухающие колебания, откл. питание тоже появляются затухающие колебания. Получается что КК в цепи постоянного тока реагирует на вкл и откл питания. Почему ?

Ю 2810 пишет:

skazochnik пишет:

Ю 2810 пишет:

Уважаемые соискатели! Нужна консультация схемотехника .

. Как будет дальше проходить процес в генераторе.

Добрый день,

Схема в автогенерациия сама по себе не запуститься.

Запускается схема без проблем, мне пока непонятно почему происходит затухающий коллебательный процес при включении одного из транзисторов. Собрал макет без транзисторов при включении питания появляются затухающие колебания, откл. питание тоже появляются затухающие колебания. Получается что КК в цепи постоянного тока реагирует на вкл и откл питания. Почему ?

Добрый день,

Вы уверены что схема зхапускаеться эта ?
Вы могли бы показать замеры ?
Тока и напряжения в контуре.
Спасибо.

Добрый день,

Вы уверены что схема зхапускаеться эта ?


Уверен !!!!!!!!!!!!!
Кстати эти штуки продают в торговой сети, я уже оплатил за одну ,через день получу. Меня пока больше интересеет пошаговый физический процес запуска КК.
В ТОР нет пояснения.
