Геотермальный гидропневматический стирлинг

2 мес. 3 нед. назад 2 мес. 3 нед. назад от casus.
casus
Новый участник
Новый участник
Сообщений: 11
Больше
Автор темы
Геотермальный гидропневматический стирлинг #119583

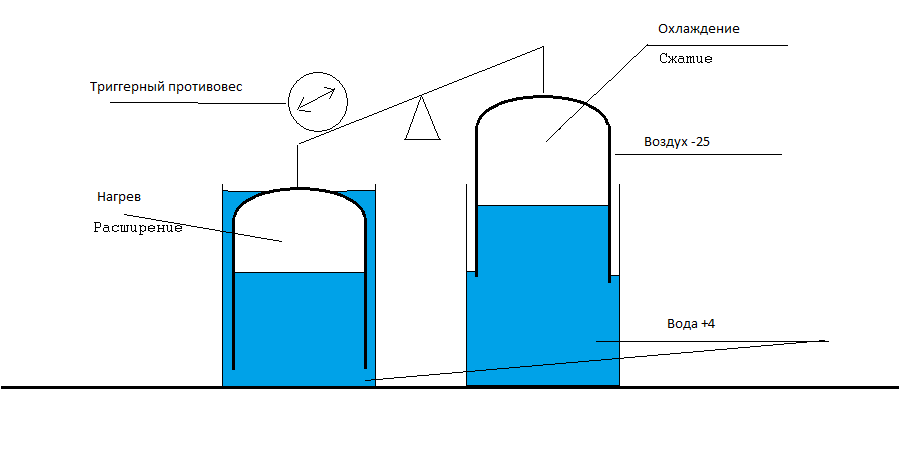

Всем добра. Затеял решить проблему низких КПД для традиционных поршневых стирлингов своеобразным способом, для того чтобы получать более менее приличные мощности. Известно что вода под землей всегда положительной температуры, всю воду охладить невозможно и весь воздух нагреть тоже. А холодного воздуха в России хватает. Модель двигателя вполне рабочая, правда я еще не придумал как снимать с него энергию. Пока в качестве триггера служит металлический шарик, чтобы система не ушла в равновесие и цикл стирлинга не прекратился. Для запуска нужно отбалансировать столб воды в обеих сосудах, и объем воздуха в поплавках при горизонтальном положении маятника. воздух во время балансировки должен быть прогрет до температуры воды. Он увеличивается в объеме на 10% при нагреве на 20 градусов. Противовес настраивается ограничением хода относительно оси, так чтобы поплавок был почти полностью погружен в воду. В моем случае это металлический шарик, катающийся по уголку. После балансировки для запуска нужно перекатить шар на противоположную сторону.

если интересно буду продолжать. КПД такого двигателя 6-8% в зависимости от температур горячей и холодной стороны. Если дополнительно подогревать воду солнечными коллекторами, то двигатель будет способен работать при более высокой температуре холодной части. 1 куб воздуха в поплавке способен поднять тонну. Девиация объема газа по 10% в обоих поплавках дает 200кг тяги на два кубовых поплавка. Противовес должен быть некислым, еще и свободно перемещаться.

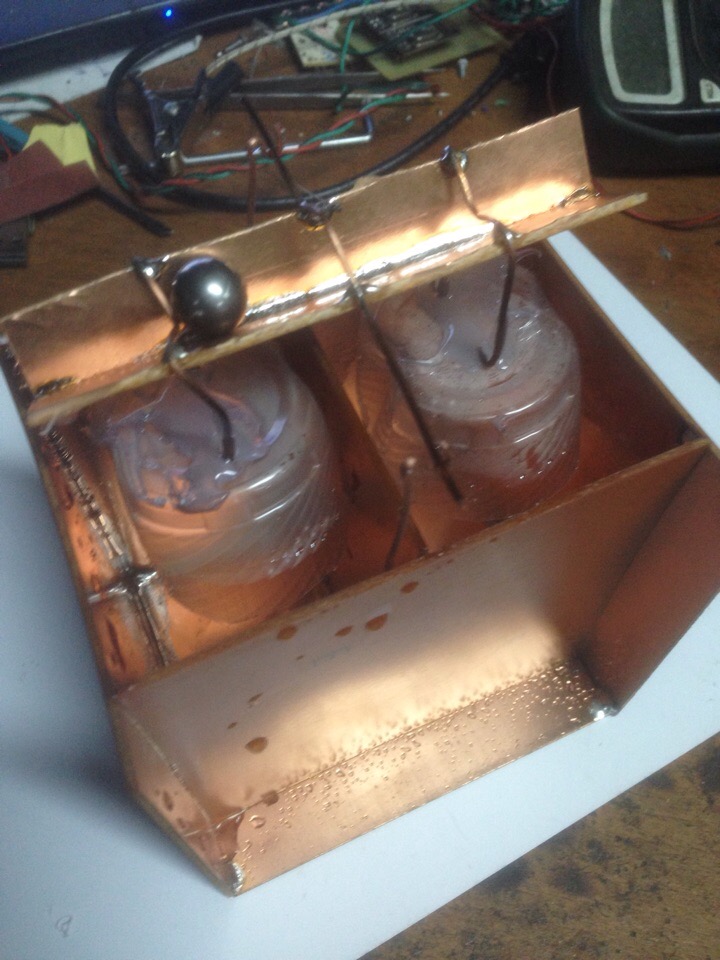

Моделька. Если будете повторять, предусмотрите балансировку вздуха в поплавках, честно я запарился его балансировать.

проверял на горячей воде
Вложения:
Спасибо сказали Олег, Tesla1974valentina

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
Tesla1974valentina
Живу я здесь
Живу я здесь
Сообщений: 376
Больше
Геотермальный гидропневматический стирлинг #119594
Есть видео роботы етого Стирлинга

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
casus
Новый участник
Новый участник
Сообщений: 11
Больше
Автор темы
Геотермальный гидропневматический стирлинг #119595
Нет. Модельки не осталось чтобы видео заснять, а по серьезней еще не собирал.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
Tesla1974valentina
Живу я здесь
Живу я здесь
Сообщений: 376
Больше
Геотермальный гидропневматический стирлинг #119596
Модель била робочая? ...какие-то характеристики снимали---- число циклов в минуту ,мощность ,на какой разница температур работала модель

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад 2 мес. 3 нед. назад от casus.
casus
Новый участник
Новый участник
Сообщений: 11
Больше
Автор темы
Геотермальный гидропневматический стирлинг #119599
Модель рабочая, шарик гонял туда-обратно каждые 5 секунд. воздух комнатный, вода 70-80 градусов. Делал просто убедиться что работает.
Заодно выявил кучу недостатков и тонкости настройки.

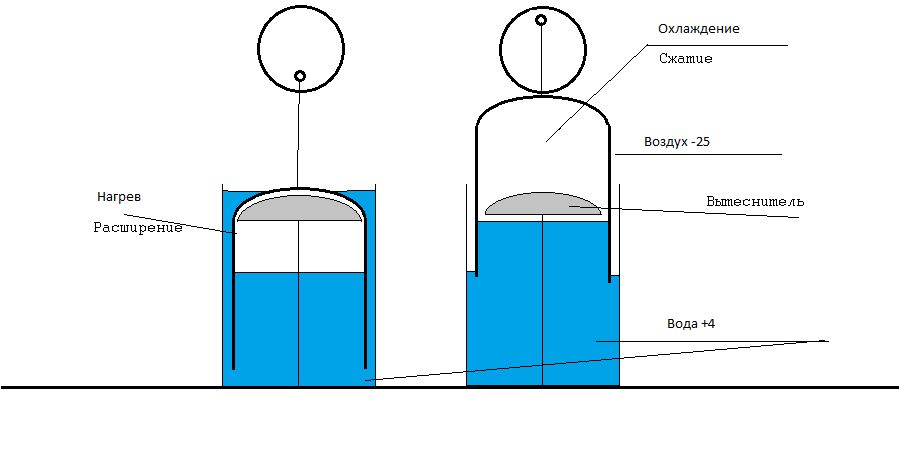

Снимать мощность на модельке это неправильно, да и незнаю откуда ее снимать. Противовес убирать нельзя, маятник без него в горизонтальном положении остается. Возможно придется вытеснитель на реальный двиг прикрутить, для ускорения теплообмена. Както так:
Щас ищу пару одинаковых огнетушителей чтобы сделать поплавки.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
Tesla1974valentina
Живу я здесь
Живу я здесь
Сообщений: 376
Больше
Геотермальный гидропневматический стирлинг #119601
Если б планировали делать большой откуда бралиб тепло и какого источника ?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад 2 мес. 3 нед. назад от casus.
casus
Новый участник
Новый участник
Сообщений: 11
Больше
Автор темы
Геотермальный гидропневматический стирлинг #119602
тепло из грунтовых вод. если использовать проточную скважину, то я могу выкачивать воду, забирать тепло и возвращать воду обратно. в итоге затраты на перекачку воды будут ничтожными, так как я ее возвращаю обратно.

забирать энергию можно както так, прикрутив кривошип вместо маятника.

только поплавков нужно штуки 4, чтобы не уравновешивались
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
Tesla1974valentina
Живу я здесь
Живу я здесь
Сообщений: 376
Больше
Геотермальный гидропневматический стирлинг #119605
Пробували посчитать при такой разнице температур какой нужен объем двигателя что б получить хоть полкиловата ? Почему спрашиваю я сам не знаю

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад 2 мес. 3 нед. назад от casus.
casus
Новый участник
Новый участник
Сообщений: 11
Больше
Автор темы
Геотермальный гидропневматический стирлинг #119606
страшные цыфры получаются. 2.5 куба поплавков на 500Вт. При этом геометрические размеры играют большую роль. Вытянутые поплавки быстрее совершат теплообмен чем кубические. При разности температур в 28 градусов. горячая сторона +4, холодная -24. Чем выше дубак, тем больше кпд

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
MC
Живу я здесь
Живу я здесь
Сообщений: 1056
Больше
Геотермальный гидропневматический стирлинг #119607
Прикольная игрушка :)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
Tesla1974valentina
Живу я здесь
Живу я здесь
Сообщений: 376
Больше
Геотермальный гидропневматический стирлинг #119610
Понятно так всегда когда имеешь дело с низкопотенциальной енергией нужны объемы ...я тоже делал модель альфа Стирлинга ..интересно забавно но так все и осталось на уровне моделек ...меня всегда интересовало аномальное поведение воды при температурах от 4c до 0 и на оборот ...если попробовать сделать Стирлинг на этих температурах ...некогда не задумывались над етим ?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
casus
Новый участник
Новый участник
Сообщений: 11
Больше
Автор темы
Геотермальный гидропневматический стирлинг #119611
Ну она хотябы работает. В поршневых стирлингах вытеснитель отстает по фазе на 90 градусов. На маятниках без вытеснителя работает. хз почему

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
Tesla1974valentina
Живу я здесь
Живу я здесь
Сообщений: 376
Больше
Геотермальный гидропневматический стирлинг #119612
Видов стерлинга много у каждого есть свои плюсы свои недостатки но в этом деле самое главное иметь разница температур

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад
Tesla1974valentina
Живу я здесь
Живу я здесь
Сообщений: 376
Больше
Геотермальный гидропневматический стирлинг #119613
А почему вы решили что на подъём воды из скважины будет затрачено меньше энергии чем получите на стерлинги. Вы делали подсчеты?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

2 мес. 3 нед. назад 2 мес. 3 нед. назад от casus.
casus
Новый участник
Новый участник
Сообщений: 11
Больше
Автор темы
Геотермальный гидропневматический стирлинг #119615
с водой это же примитивно. там считать нечего. две скважины из одной берем в другую заливаем, без разгерметизации, плюс когда забрали тепло у воды она становится тяжелее(но это не точно, она немного сжимается), и ее проще возвращать. насос нужен только для преодоления сил трения воды о трубу. кстати так хочу сделать чтобы баню держать не перемороженной, около нуля.
