Самодельная измерительная лаборатория #60477
В этой теме буду публиковать схемы и документацию по различным самодельным измерительным приборам, полезным при проведении исследований. Просьба в этой теме задавать вопросы только по этим приборам и не захламлять тему информацией, не имеющей отношения к ним. Для удобства чтения полное описание одного устройства будет публиковаться в одном посте. В случае доработки устройства будет выкладываться новый пост с также полным описанием устройства и его отличий от предыдущей версии.
Спасибо сказали Engine, AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 1 мес. назад
8 года 1 мес. назад от AlexeySh.
Автор темы
Самодельная измерительная лаборатория #60478

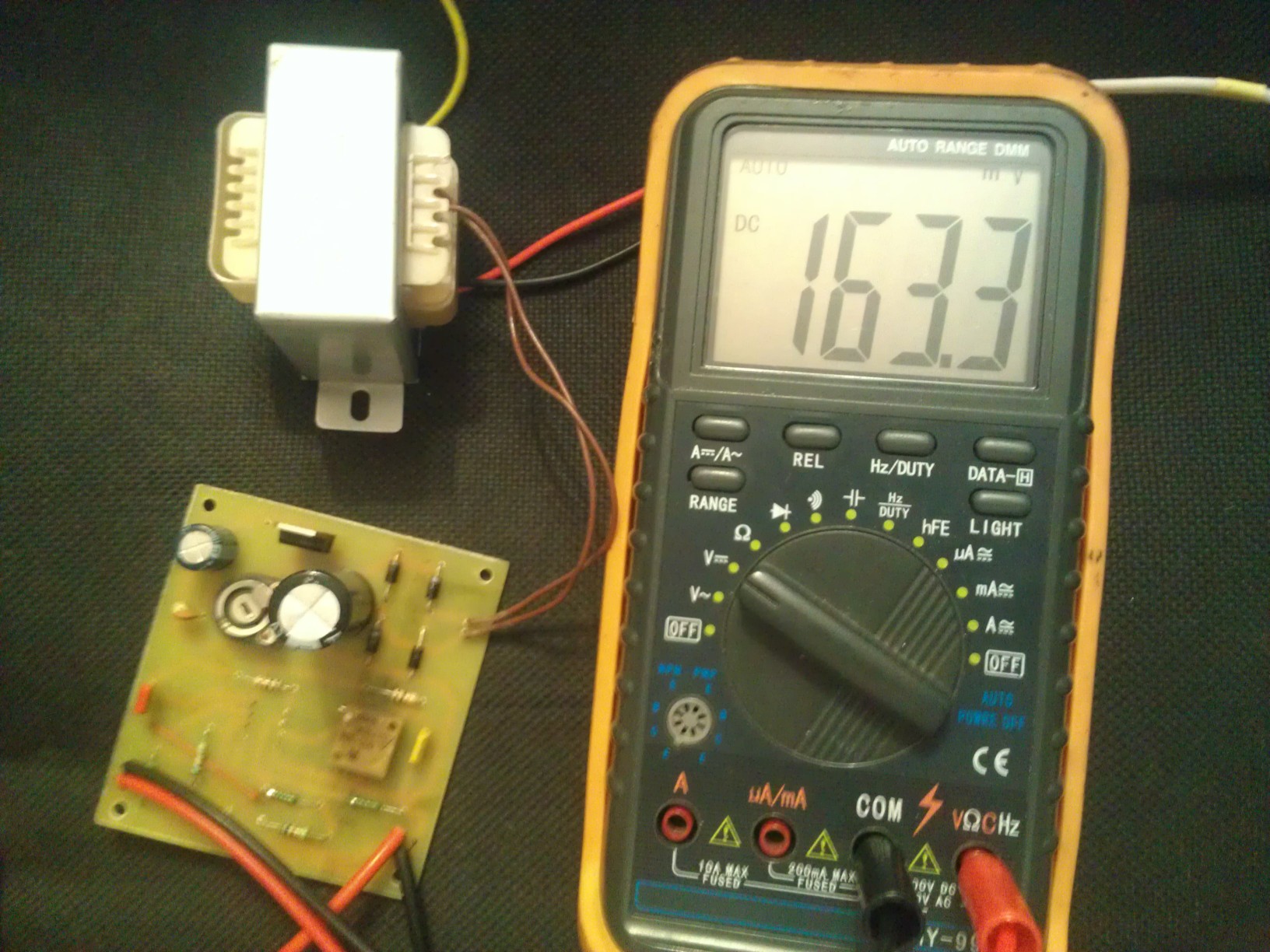

Приставка к цифровому мультиметру для проверки низкоомных резисторов.
Очень полезный прибор для наладки силовых ключей на MOSFET и IGBT, также удобно мерять активное сопротивление катушек индуктивности, дросселей и трансформаторов. Диапазон измерения от 0 Ом до 20 Ом с точностью до сотых долей ома.

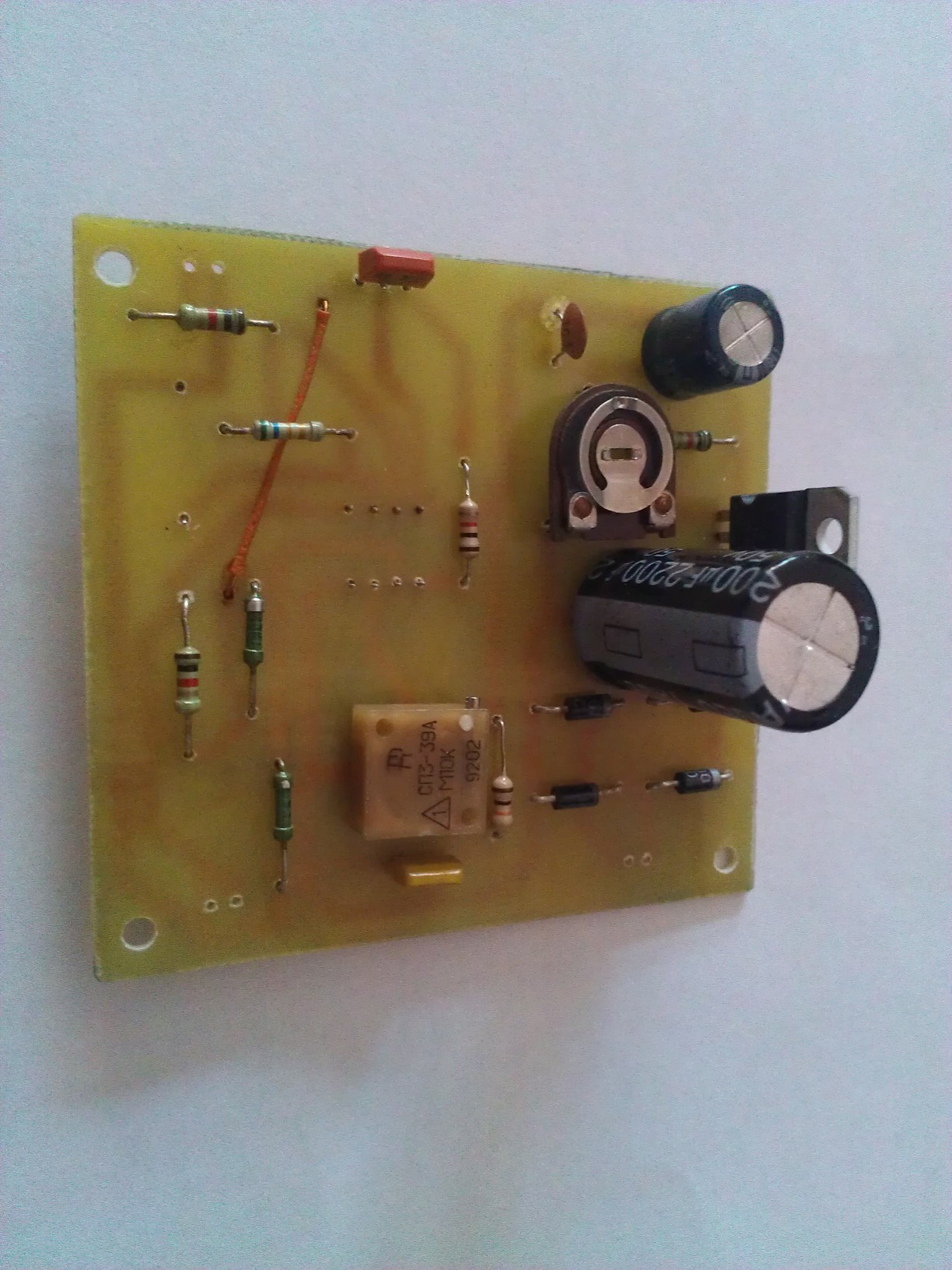

За основу взята схема, опубликованная в журнале "Радио", № 8, 2006 г. на стр. 23. Добавлен стабилизированный блок питания на 25В и разработана печатная плата. Печатная плата может быть при желании уменьшена в размерах, мною такой цели не преследовалось, поэтому плата получилась размерами 72 х 77 мм.

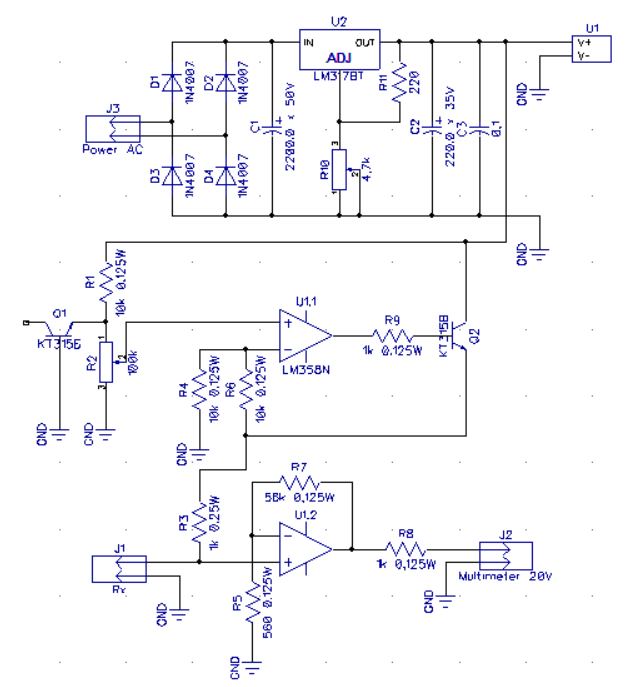

Схема и чертеж печатной платы в формате DipTrace во вложении. Питание схемы осуществляется от маломощного понижающего трансформатора на 24 вольта. Перед первым включением нужно выставить движок подстроечного резистора R10 в среднее положение и затем после включения резистором R10 выставить напряжение 25В на конденсаторе С2. Дальнейшая настройка и работа с устройством согласно первоисточника.

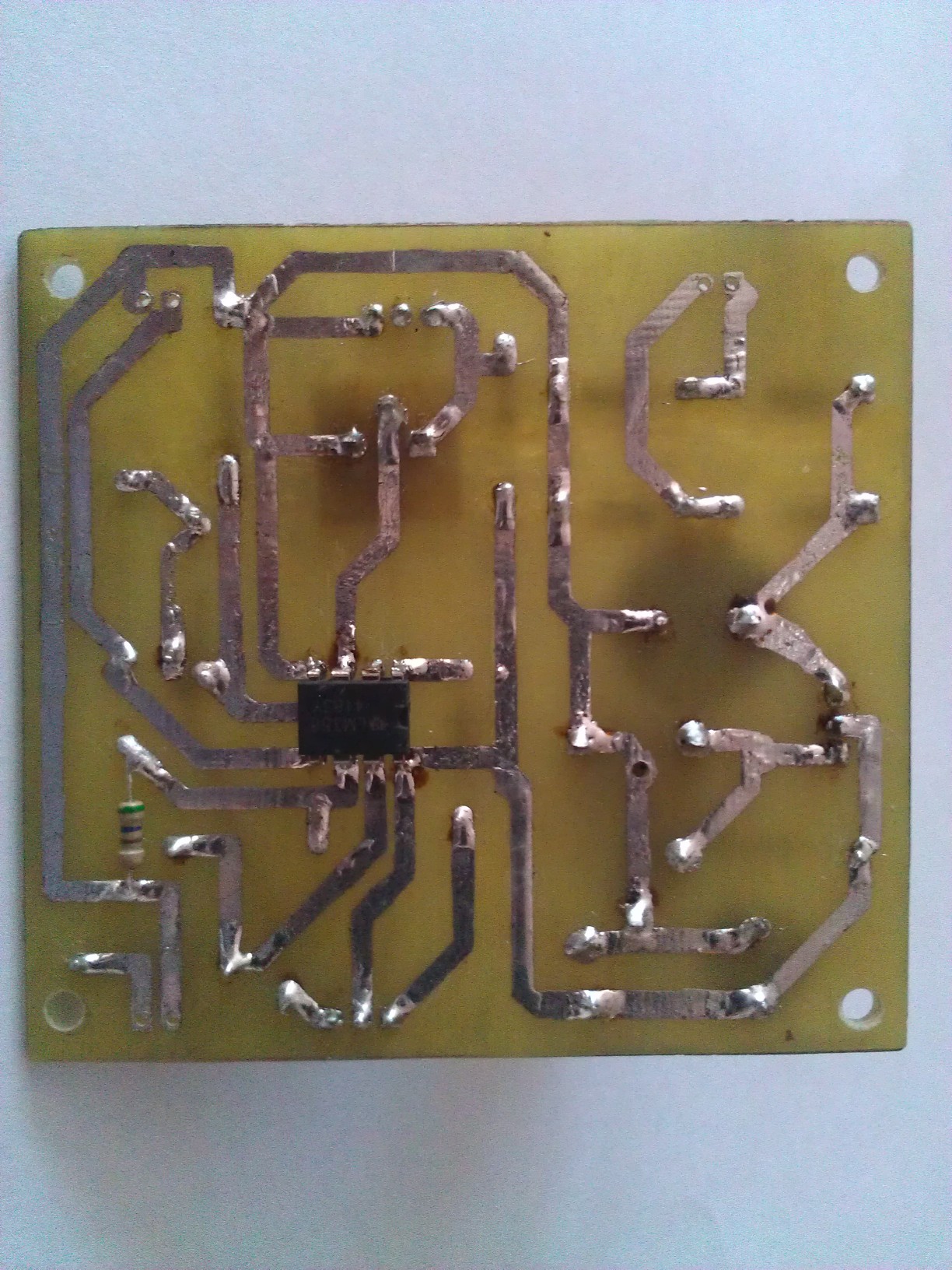

При изготовлении платы ошибся и плата получилась зеркальной, поэтому операционный усилитель пришлось впаять с обратной стороны. Да и отверстие под движок R10 было сделано под подстроечник в вертикальном корпусе, а установил в горизонтальном.
Очень полезный прибор для наладки силовых ключей на MOSFET и IGBT, также удобно мерять активное сопротивление катушек индуктивности, дросселей и трансформаторов. Диапазон измерения от 0 Ом до 20 Ом с точностью до сотых долей ома.
За основу взята схема, опубликованная в журнале "Радио", № 8, 2006 г. на стр. 23. Добавлен стабилизированный блок питания на 25В и разработана печатная плата. Печатная плата может быть при желании уменьшена в размерах, мною такой цели не преследовалось, поэтому плата получилась размерами 72 х 77 мм.
Схема и чертеж печатной платы в формате DipTrace во вложении. Питание схемы осуществляется от маломощного понижающего трансформатора на 24 вольта. Перед первым включением нужно выставить движок подстроечного резистора R10 в среднее положение и затем после включения резистором R10 выставить напряжение 25В на конденсаторе С2. Дальнейшая настройка и работа с устройством согласно первоисточника.
При изготовлении платы ошибся и плата получилась зеркальной, поэтому операционный усилитель пришлось впаять с обратной стороны. Да и отверстие под движок R10 было сделано под подстроечник в вертикальном корпусе, а установил в горизонтальном.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
7 года 9 мес. назад
Самодельная измерительная лаборатория #70320
radiomoduli.ru
Разработка и производство электроники на заказ
Спасибо сказали tokar_ev, AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
7 года 9 мес. назад
Самодельная измерительная лаборатория #70344
Рекомендую , подробности на форуме радио-кот
СЕ-есть, СЕ- не может не есть.
Спасибо сказали AndreyVK431
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
7 года 4 мес. назад
Самодельная измерительная лаборатория #78262
Спасибо, пригодилось. Давно искала что-то подобное.. Нашла!)
