повторение установки фрее енерги колобухова

Обратите внимание, на этой схеме кто то уже налепил после транзистора K2611 диод HVR-1X(машинным текстом). Не вздумайте его туда ставить(если только лишних таких нет )

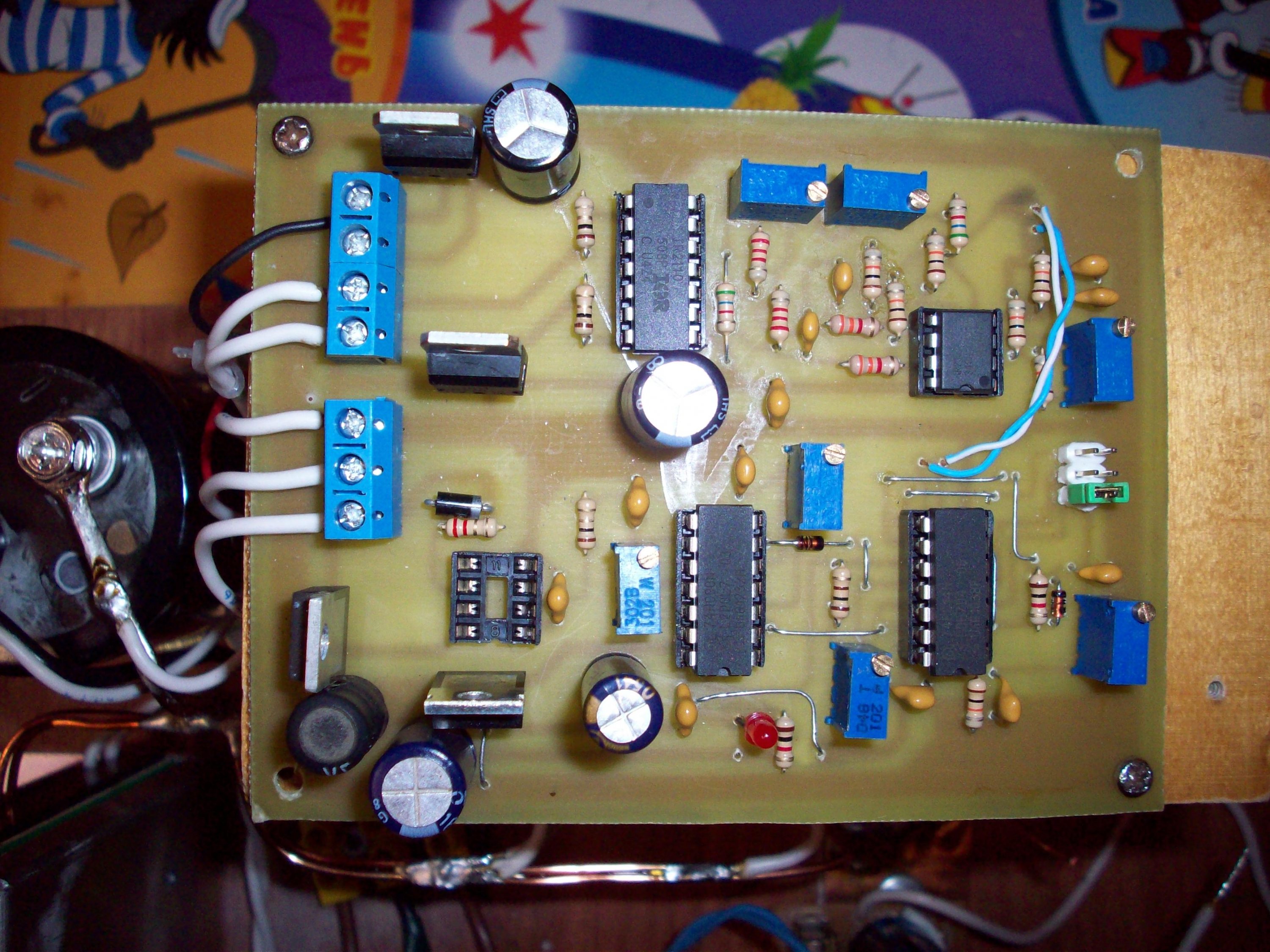

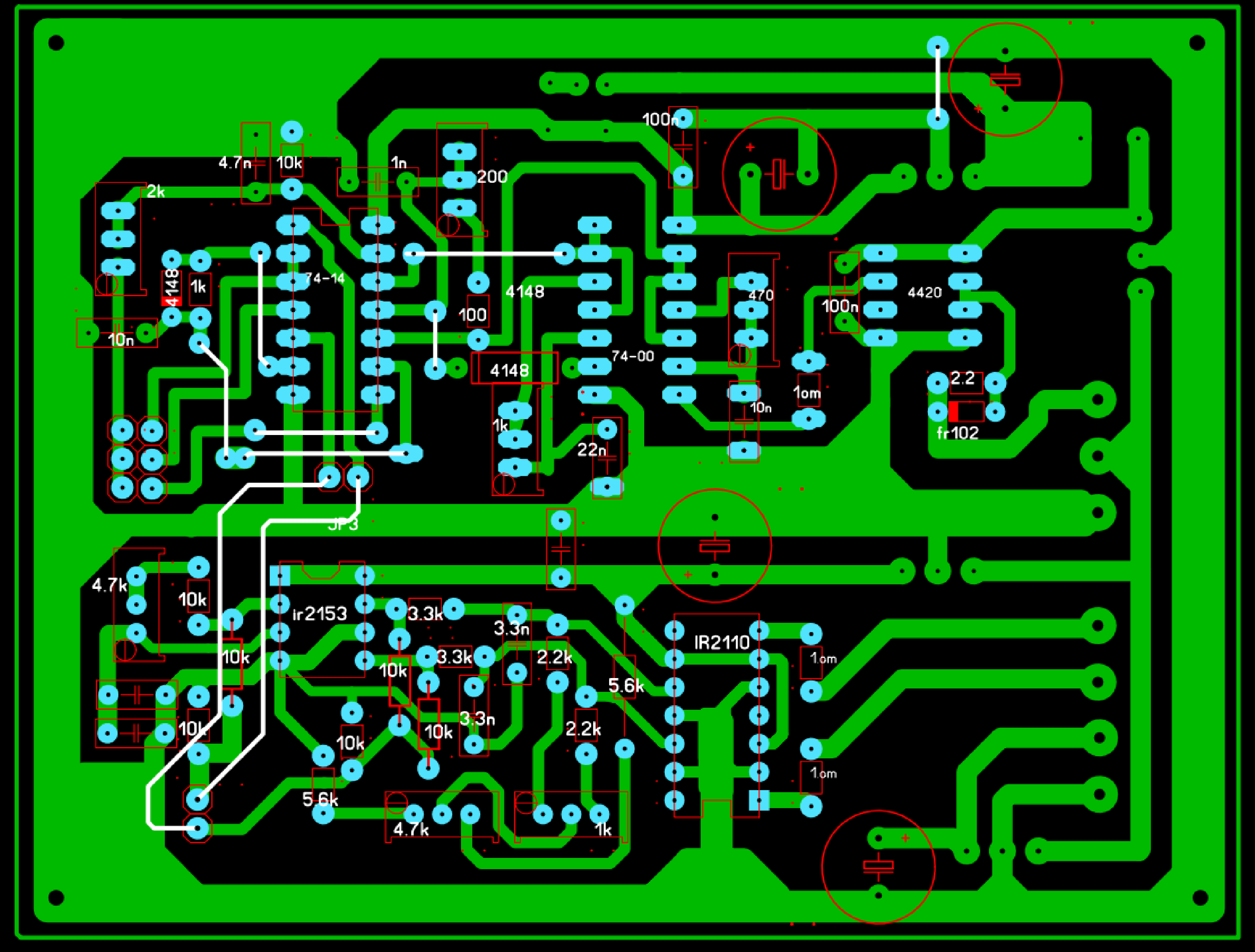

Вот ребят кому захочется собрать схему Сергея печатка моя я собрал но драйвера пока нет а так всё работает .

из последней конференции? ток начинает бесится в гранате? как это выглядет на токовом кольце? как это выглядет на стрелочном амперметре? и на какой ток этот амперметр ставить? на 5 Ампер переменки?

Попытаюсь перевести с калабуховского языка в съемной катушке должна образоваться полуволна с пучностями тока у заземления , определяется просто - выходная катушка грузится на резистор Ом так на 10 , рядом с ней вешается кольцо (токовый транс) по максимуму напряжения на нем определяется легко. ВЧ на 40 м. по идее в идеале порядка 6 МГц (это 3.75 мгц по классическому рассчету , но на самом деле надо умножать на 1.5 экспериментально доказано). Далее выбирается гармоника на которой удобно работать 3 - 1.5 - 0.75 мгц. И вперёд к успеху!

Там Вот этот пост 43148 , Это что это было ? хотите анализ сделать речей Руслана ? Сделайте ! Могу и я сделать , многим понравится , а еще многим НЕ понравится... Но плыть не надо ... Хочешь сказать - скажи...

Maclay пишет: Попытаюсь перевести с калабуховского языка в съемной катушке должна образоваться полуволна с пучностями тока у заземления , определяется просто - выходная катушка грузится на резистор Ом так на 10 , рядом с ней вешается кольцо (токовый транс) по максимуму напряжения на нем определяется легко. ВЧ на 40 м. по идее в идеале порядка 6 МГц (это 3.75 мгц по классическому рассчету , но на самом деле надо умножать на 1.5 экспериментально доказано). Далее выбирается гармоника на которой удобно работать 3 - 1.5 - 0.75 мгц. И вперёд к успеху!

Все правильно, я тоже думаю на счет полуволнового, только пуш-пулл слишком низкочастотный чтобы нормально этот резонанс раскачать...

zlatko2013 пишет: из последней конференции? ток начинает бесится в гранате? как это выглядет на токовом кольце? как это выглядет на стрелочном амперметре? и на какой ток этот амперметр ставить? на 5 Ампер переменки?

Я смотрел на резисторе и на токовом колечке. Там идут импульсы от ОЭДС пуш пула, но вроде бы надо прямо подключать транзистор к Л1 на трубе. Так тоже делал, тоже кажеться шли импульсы ОЭДС от катушки, но на всех частотах примерно то же самое, которые в районе там 8-40 килогерц, только чем ниже частота, тем эти выбросы больше ,потом уже и колебания, кажеться, начинают возникать после выброса быстро затухающие, а чем частота выше, тем ближе выбросы к друг другу и ниже их амплитуда. А амперметр надо подключать, кажеться, если ты на 50 герц делаешь, тогда на трансформатора 3 витка амперметр. А в нашем случаи, это прямо на первичную генератор меандра и на вторичной резистор 100-1 ома наверное, потому что не сказал что есть низкоомный, может он и 0,1 ом подразумевал под низкоомным. И колечко токовое перед резистором надеть. Так что опять похоже на очередную Руслана ошибку, где он ничего не обдумав, просто ляпнул слова.

Maclay пишет: Попытаюсь перевести с калабуховского языка в съемной катушке должна образоваться полуволна с пучностями тока у заземления , определяется просто - выходная катушка грузится на резистор Ом так на 10 , рядом с ней вешается кольцо (токовый транс) по максимуму напряжения на нем определяется легко. ВЧ на 40 м. по идее в идеале порядка 6 МГц (это 3.75 мгц по классическому рассчету , но на самом деле надо умножать на 1.5 экспериментально доказано). Далее выбирается гармоника на которой удобно работать 3 - 1.5 - 0.75 мгц. И вперёд к успеху!

38 метров пол волны будет 4 мегагерца. Учитывая коэфициент укорочения где-то 3-3,6 мегагерц. Далее берём не чётную гармонику (1, 3, 5, 7, 9, 11...) и на неё пуш пул, если уж так. Но ты там запаришься гармоники искать и считать их, когда такая большая разница частот, их думаю, легче на осчуп будет найти. Да и вообще это всё не работает, низкоомный резистор убирает все колебания очень быстро и там ничего не увидешь и ни какого резонанса, якобы всплеска тока при частотах накачки 8-40 килогерц, надо в сотни или тысячи килогерц лезть, чтоб увидеть этот резонанс. Потому что всплеск тока это может быть только выраст, амплитуды ,только резонанс, не может от из ничего появиться.

Можно попробовать поставить транзисторы на 20 ампер 400-800 вольт и драйвера мощьные для них, каких 5 ампер или более. Тогда будут выбросы до 400-900 вольт и они может легче проявят тот эфект когда СЕ появиться. Там может выброс ОЭДС должен подружиться с колебанием ТТ. А все эти дремферы, снаберы, защищают транзистор от перегрева, но зато глушат этот выброс.

Да нормально все раскачивается в резонанс и осцил это кажет правда емкостя подбирать нужно,а так без проблем.
