повторение установки фрее енерги колобухова
Можно использовать вот такие токовый трансформаторы для настройки!!! Для этова они и существуют) www.chipdip.ru/video/id000619999/zlatko2013 пишет: коллеги? у кого-нибудь методика намотки токового кольца есть? а то я намотал смотрю ОСЛИКОМ - а там сдвиг фаз вообще не рядом! (Такое ощущуения что оно показывает - синусоиду напряжения почему-то! а не тока!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Spawn пишет:
Можно использовать вот такие токовый трансформаторы для настройки!!! Для этова они и существуют) www.chipdip.ru/video/id000619999/zlatko2013 пишет: коллеги? у кого-нибудь методика намотки токового кольца есть? а то я намотал смотрю ОСЛИКОМ - а там сдвиг фаз вообще не рядом! (Такое ощущуения что оно показывает - синусоиду напряжения почему-то! а не тока!
Разве что утюг в розетке мерить !
Читайте внимательно - Low Cost 50/60Hz Current Transformers !!!!!!
Существует простая методика расчета токового трансформатора, предложенная Владимиром Денисенко.
Простая методика расчета трансформатора, сердечником которого является ферритовое кольцо.
1. Берем небольшое ферритовое колечко, обычно 20×12х6 из 2000НМ.
2. Мотаем на него 100 витков провода. Это будет вторичная обмотка. (первичная обмотка — это просто перемычка, пропущенная через кольцо).
3. Допустим, с выхода трансформатора тока нужно получить 2 Вольта.
4. Первичный ток , например - на уровне 5 Ампер.
5. Тогда ток во вторичной обмотке трансформатора тока будет равен I/Kтр = 5 / 100 = 0,05 Ампера.
Где Ктр — коэффициент трансформации трансформатора.
6. Определим величину нагрузочного резистора, подключенного к вторичной обмотке трансформатора.
R = U/I. Делим требуемые 2 Вольта на вторичный ток 0,05A: 2 / 0,05 = 40 Ом. это мы получили нагрузочный резистор, подключенный к вторичной обмотке трансформатора тока.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Это для тех кому неохота мотать 100ветков, а так тодже процес падборки резистераSpawn пишет:
Можно использовать вот такие токовый трансформаторы для настройки!!! Для этова они и существуют) www.chipdip.ru/video/id000619999/zlatko2013 пишет: коллеги? у кого-нибудь методика намотки токового кольца есть? а то я намотал смотрю ОСЛИКОМ - а там сдвиг фаз вообще не рядом! (Такое ощущуения что оно показывает - синусоиду напряжения почему-то! а не тока!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
zlatko2013 пишет: коллеги? у кого-нибудь методика намотки токового кольца есть? а то я намотал смотрю ОСЛИКОМ - а там сдвиг фаз вообще не рядом! (Такое ощущуения что оно показывает - синусоиду напряжения почему-то! а не тока!
zlatko2013, я сделал как Кулабухов, взял жёлтое колечко из БП, и проводом 0.7 намотал 22 витка и параллельно резистор 1ком. Потом проверил достоверность фазировки таки образом, последовательно нагрузке поставил низкоомный резистор и на этот же провод наше кольцо. Осциллограф на резистор и на кольцо, показания были с одинаковой фазировкой.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
У меня так и есть , ТЛ494 , драйвера 4420 и ИРФП260. Красота....
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

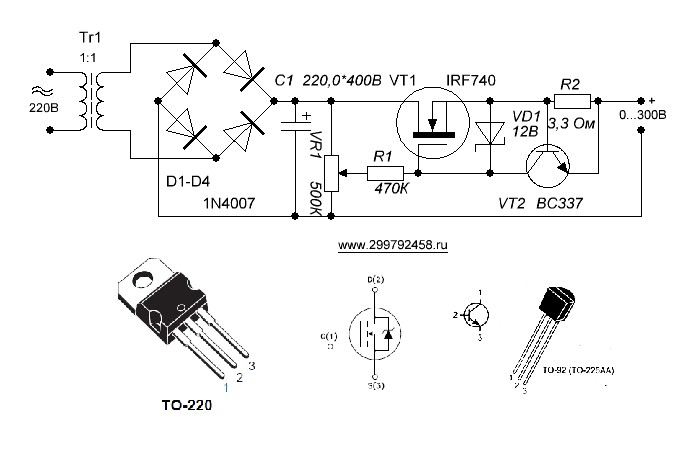

прим.: ну понятно что Tr1 - это выход с горшка (просто не стал схемку перерисовывать)!
ну и диоды нужно UltraFast высокочастотные FR307, FR308
