ua4yhz пишет:
Converter пишет: 1. С GPIB поработать не успел. Планировал, даже начал присматриваться к адаптеру. Вы можете подловить на Ebay адаптер GPIB-USB, или PСI - контроллер с GPIB входом по цене от 40$. Даже за 30$ видел.
2. ПО Tektronix для продуктов линии TLA не содержит модулей анализа БПФ.
Но это кажется есть и нужно его пробовать запустить в ПО National Instruments (NI SignalExpress, NI LabVIEW и т.п.). Драйвер для TLA714 у них на сайте есть, а вот что умеет делать LabVIEW с этим осциллографическим модулем TLA (все то же, что и с TDS-осциллами, или нет?) мне не удается проверить - я ищу кто мне поможет сконфигурировать это ПО, оно ни разу ни Plug and Play.
Что только ни пробовал, но не хочет у меня это ПО видеть TLA, хотя на буржуйских форумах не раз упоминалось, что с TLA его юзают. У вас нет кого, кто в этом шурупает?
3. Под ваш TDS540 есть готовый сконфигурированный пакет NI LabVIEW SigExpress, а также можете использовать WaveStar™ for Oscilloscopes.
Недавно тоже приобрел адаптер GPIB-USB Agilent 82357A.Подключил к своему Е4402В проверил, всё работает, но вот тоже в labVIEW не силен.Попробую запытать старого знакомого, чтоб обьяснил, что да как, может сжалиться и расскажет.Еще, может кто знает, свиты ли провода в кабеле GPIB ? Хочу сам спаять себе пару кабельков, а то цены на них просто астронамические.
Да, еще для информации, не рекомендую покупать старые приборы фирмы Tektronix, у которых кончилась техподдержка, фиг потом получите от них какую либо инфу.Да и ведущие инженеры у них дилетанты с менеджерским уклоном (даже те кто не в России).Вообщем общение с ними совсем не порадовало, особенно когда я им указал на их явные конструкорские косяки.
Это все понятно, но кто готов выложить 40 килобаксов, чтобы пользоваться новыми приборами с техподдержкой?
К счастью, не испытываю проблем с старым железом Tektronix. Сейчас оттюнинговал себе TLA704 в TLA715: установил в корпус TLA704 (проц Pentium-I 166 ) материнку от майнфрейма TLA721 и получилось подобие TLA715 но с серверным флагманом PIII-S 1400МГц и новым ноутбучным дисплеем 1024x768 подключенным через lvds адаптер. Так же "впилил" в корпус сбоку DVD дисковод и 2-USB разъема. Переделал косичку с 44 в 40pin и установил внутри на самодельных кронштейнах полноразмерный (3.5") винчестер 7200 120 Гиг. в общем вполне доволен. LabVIEW в перспективе хочу освоить.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Приветствую.
Вы переходник GPIB у Андеря брали ? и во сколько встал ?
Я сам все не как не доберусь до него... у меня осел TDS540B .. Labview его знает ..
Нет ли у вас желания глянуть в нутро переходника .. на чем он собран ? небось плиска какая нить
Converter
Респект за проделанную работу!!!LabVIEW в перспективе хочу освоить.
Лабу можно осваивать колхозно .. так наверное будет эффективно
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Нет не у Андрея.Урвал на Авито за 3000 руб,прислали с Краснодарского края.
Это вообще за копейки!!
Андрей такой толкает за 9 000.
По поводу платы ISA - не знаю кому можно было бы предложить .. это как бы крайне специализированное
Я вот ..."прицениваюсь" к цифровому анализатору TLA714 .. учитывая возможность апгрейда этой штуки .. и установку самой Лабы прямо в неё - дает неплохие перспективы.
Учу программирование .. и порой чувствуется нехватка такого измерителя.
Converter
Касательно родной софтины анализатора TLA714 - какие протоколы она умеет декодировать ???
Я вот смотрю ... китайские usb анализаторы на 20 МГц ... так эти .. наверное и самого черта декодируют по ДНК
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я, к сожалению пока не готов ответить, т.к. еще не было времени логические модули потестить. Пока использовал только, как осциллограф. Но вижу, что существует множество зарубежных форумов по этой теме, поскольку TLA - продукт массовый.with пишет: Converter
Касательно родной софтины анализатора TLA714 - какие протоколы она умеет декодировать ???
Я вот смотрю ... китайские usb анализаторы на 20 МГц ... так эти .. наверное и самого черта декодируют по ДНК
ua4yhz, да, действительно с политикой Tektronix поддержки постгарантийных пользователей ситуация не приятная, но в общем и не уникальная среди промышленных гигантов. Попробуйте списаться непосредственно с сервисными организациями Tektronix, может пойдут на встречу без коммерческой мотивации..
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Вы подразумеваете, воспроизведет при установке модуля PG3 - 64 канальный генератор тестовых последовательностей?ua4yhz пишет: Там в приборе вот что произошло.От экономии, на платах были установлены алюминевые чип конденсаторы на +85 градусов.От не достаточного охлаждения они потекли и разьели как маркировку резисторов так и резистивный слой(почти все в обрыве или изменили свое сопротивление) так же разьело несколько дорожек.
Кстати с помощью вашего осцила можно записать какую нибудь последовательность импульсов, скинуть эту запись в прибор, например по тому же GPIB, и он ее воспроизведет.
Да, с текущими конденсаторами нашумевшая проблема Tektronix, особенно касаемо старых моделей осциллографов. Текут они особенно сочно после перелета в трюме самолета, где давление падает. Так что нужно сразу запасаться мешком тантала, или большой керамики и менять их все, не взирая на личности .
Как ни удивительно, но в моих модулях к TLA ни одного оксидного кондера они не поставили.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

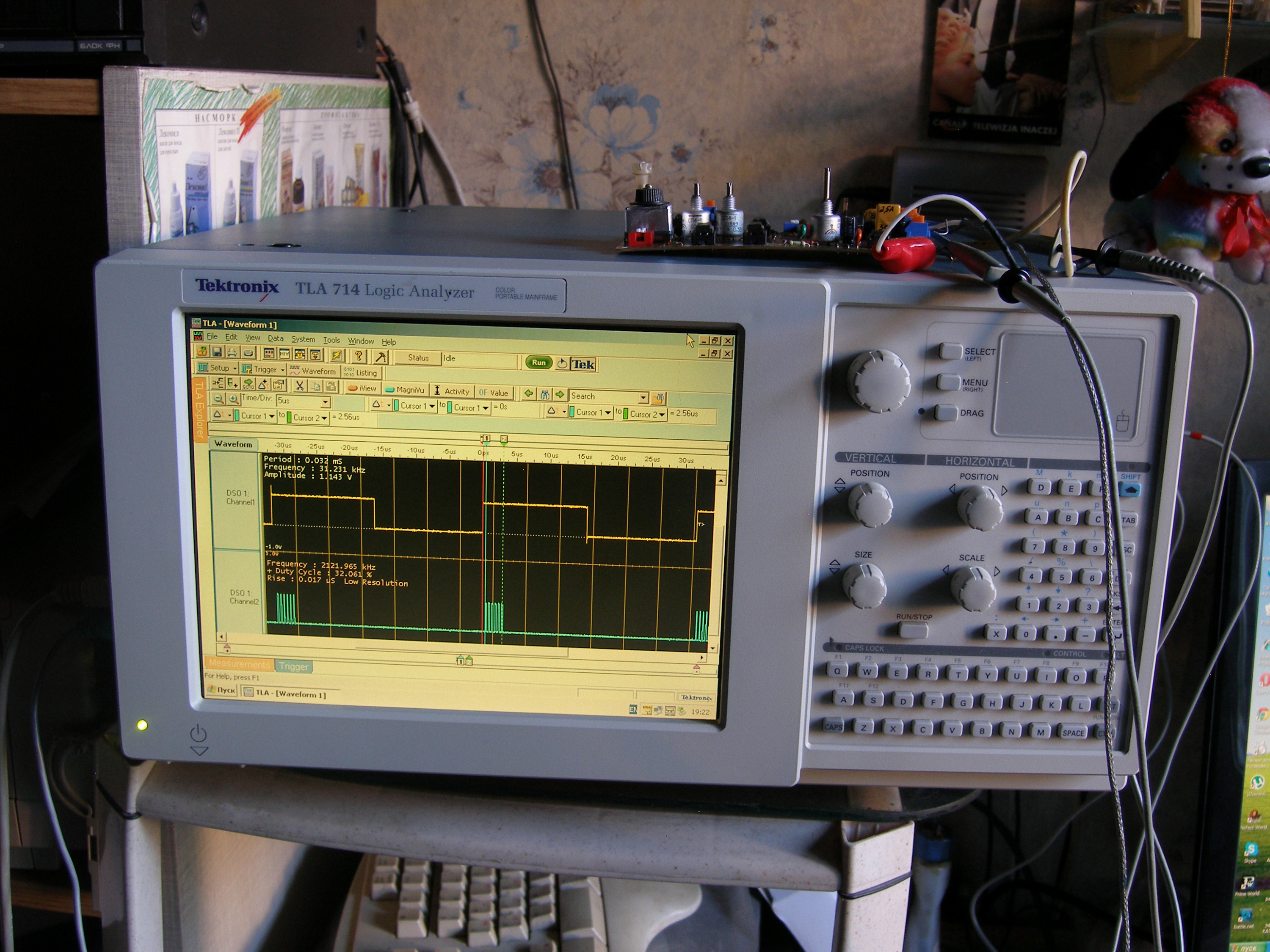

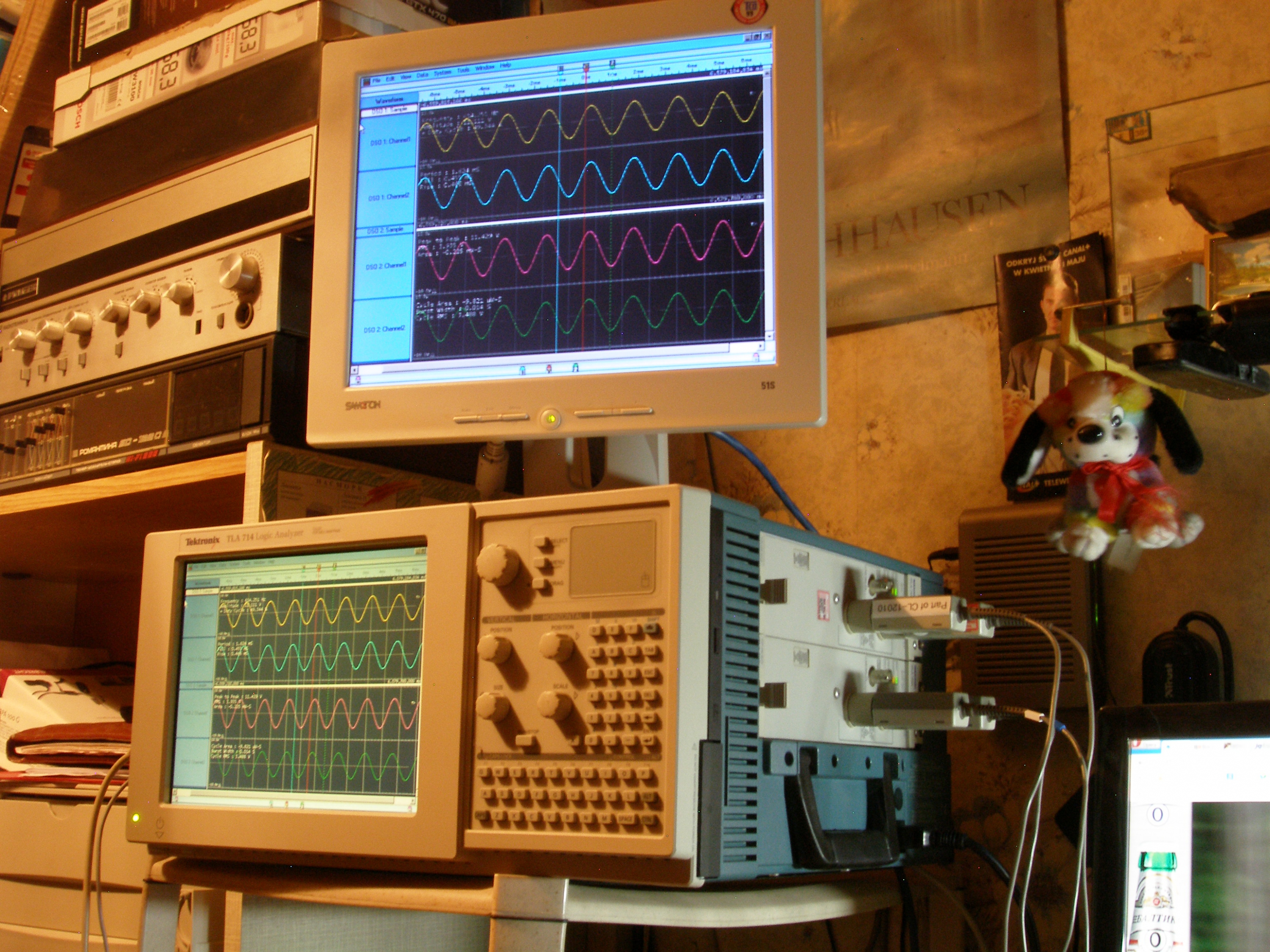

Так из того, что вы видели здесь на фото:
пустой майнфрем TLA714, Manufacturer List Price (US) - $10,500 (TLA714 logic analyzer only)
Модуль лог. анализатора TLA7AB2 - $ 38,110
Пробники (активные 32х ) для него P6860 - $ 3,300 за каждый.
Модуль DSO, 4 канала, TLA7E2 - $ 18,025
Активные щупы к нему P6243 - $ 1,136 за один.

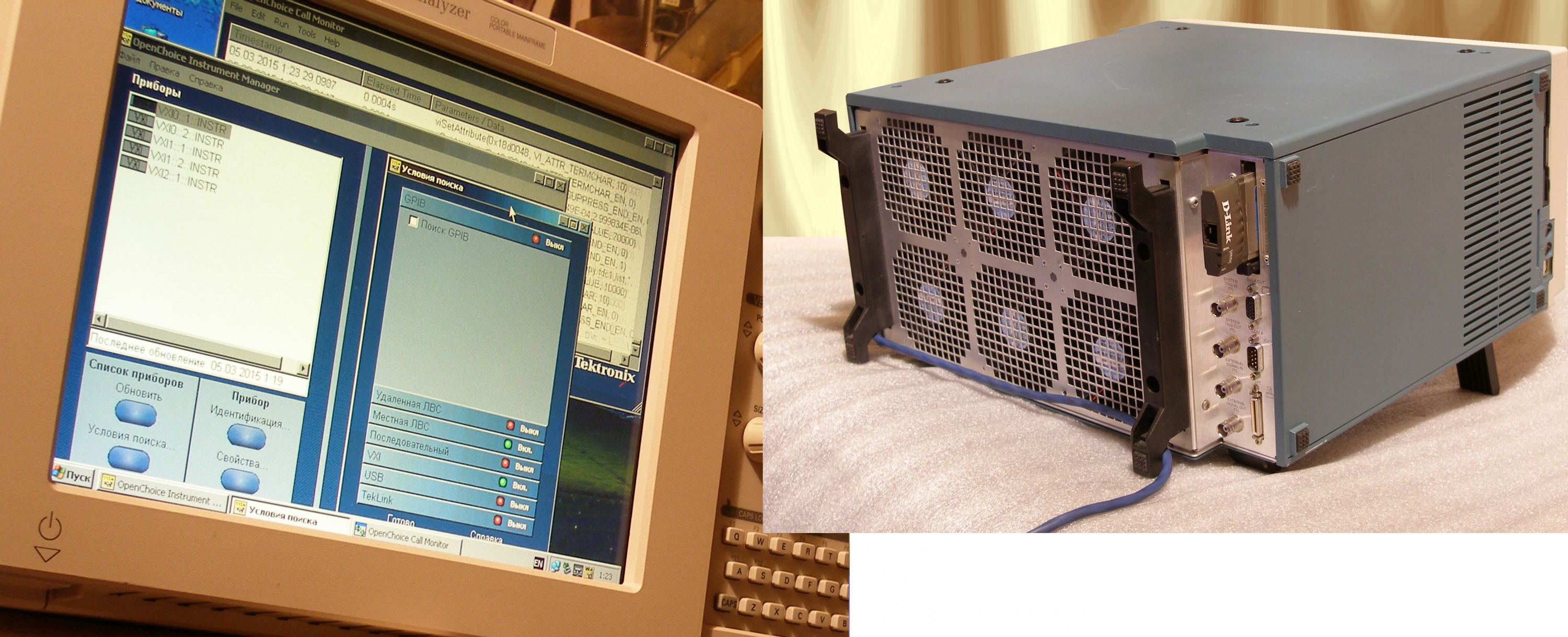

GRIB у TLA-юзеров - не в моде. Все ипользуют LAN 100 мбит/сек для системного управления. Это и быстрей и удобней. Хотя TekVISA предлагает целый "шведский стол" в меню соединений, см. на фото:

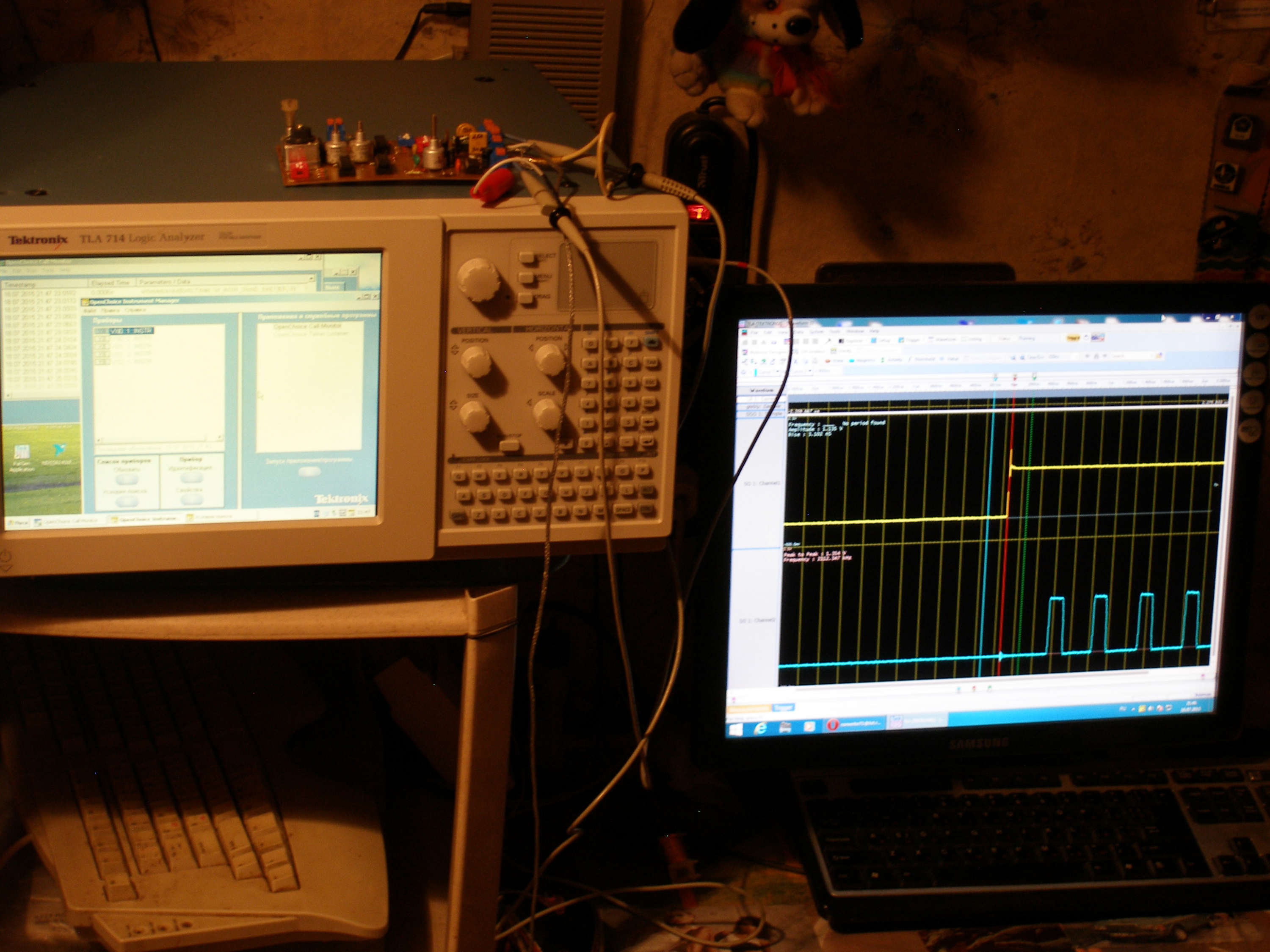

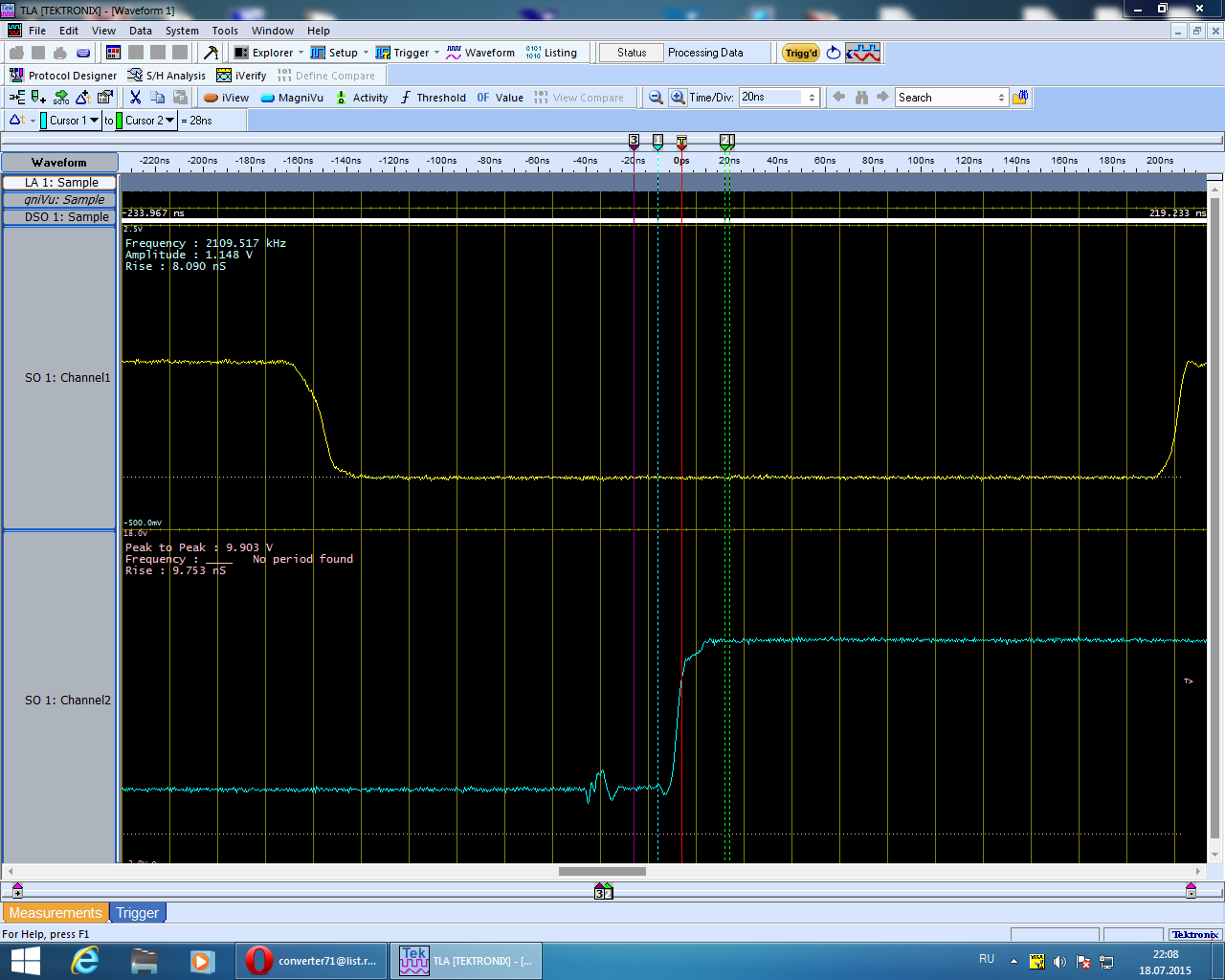

На этих фото: диаграммы генератора по схеме Горчилина gorchilin.com/articles/scheme/pll
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
У модуля TLA7E2 есть эмуляция DPO ?
Иными словами, на базе TLA714 можно получить DPO осциллограф ?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Очень мало вероятно. Об аппаратной реализации нигде не читал, и штатное ПО не признает его в такой роли, требует подключение внешнего. Большие сомнения, что ПО LabVIEW сотворит чудо, уж больно медленное сейчас наблюдается обновление экрана. Хотя с чем черт не шутит. Не могу поверить, что VXI шина до такой степени тормознутая.with пишет: У модуля TLA7E2 есть эмуляция DPO ?
Иными словами, на базе TLA714 можно получить DPO осциллограф ?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Converter пишет: Очень мало вероятно. Об аппаратной реализации нигде не читал, и штатное ПО не признает его в такой роли, требует подключение внешнего. Большие сомнения, что ПО LabVIEW сотворит чудо, уж больно медленное сейчас наблюдается обновление экрана. Хотя с чем черт не шутит. Не могу поверить, что VXI шина до такой степени тормознутая.
Тут возникло пару вопросов по поовду вашей платформы:
1) От какого бука была матрица которую вы установили в TLA714 ?
2) Какой сокет у проца установленного в TLA714 ?
3) Не пытались ли вы найти мат.платы с шиной VXI но на более новом проце ?
4) Нет у вас желания ...маленькое видео сделать с работой платформы .. с момента нажатия на кнопочку старт ?
на тыртубе вообще ничего по нему нет
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Не скажу за остальных, но лично мне для разработки устройств на базе ПЛИС, да и вообще любой цифровухи работающей более чем на 20 МГц - нужны сэмплы, много сэмплов! чем больше - тем лучше, а еще возможность, эти сэмплы пропускать через мат.фильтры, для отладки устройства - с комфортомXYAMAN пишет: а можна нескромный варпос ?
Где, в какой деятельности пользуются таким оборудованием?
А еще разработка ИИП .. также крайне требовательна к измериловке, особенно когда это область коммерческой силовой электроники. Одной ЦЕ-шкой как-бэ не обойтись
