Судя по всему даже с Вашей квалификацией задача решилась не с наскока. Прошивали на проггере?

Алик

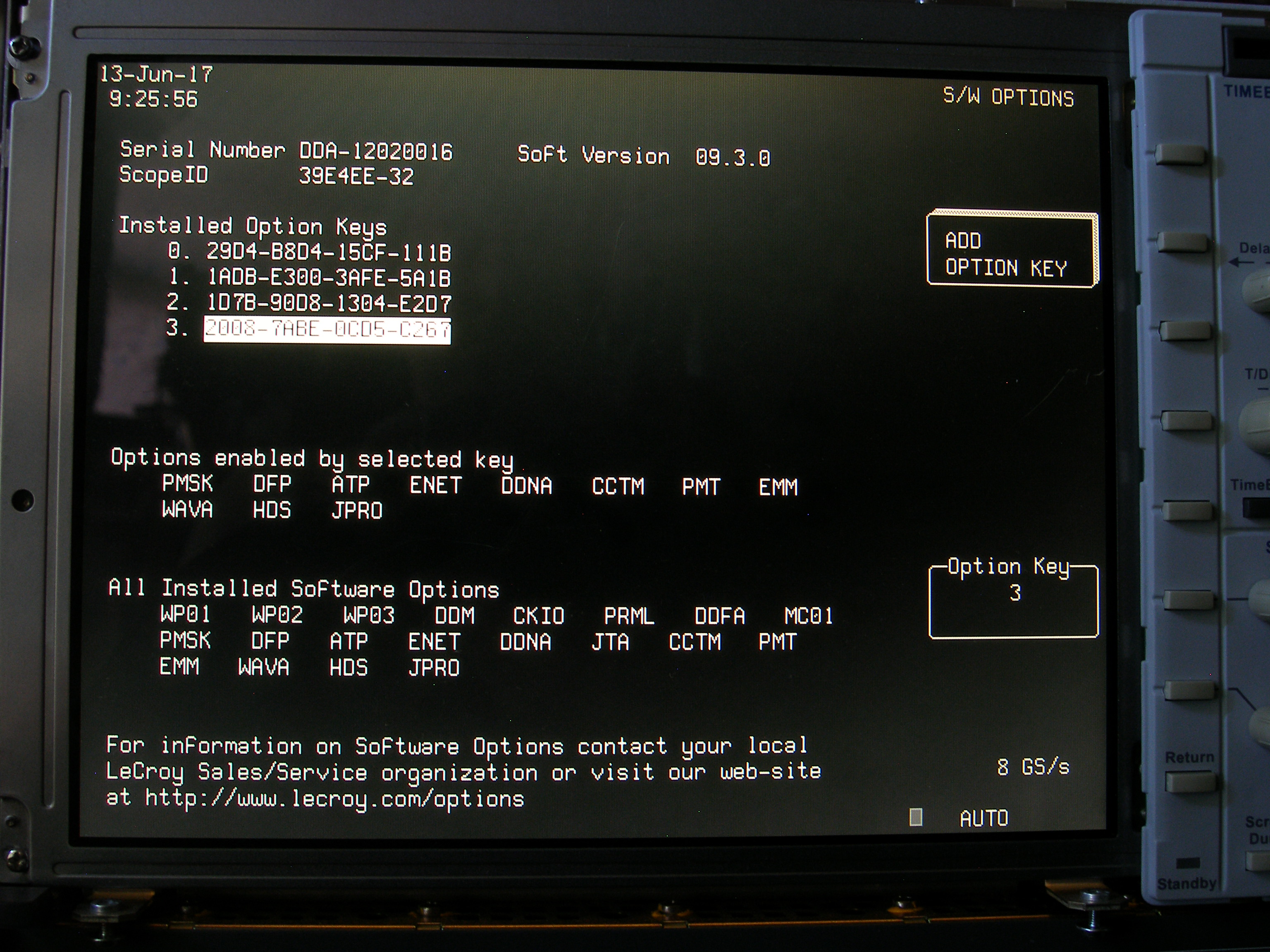

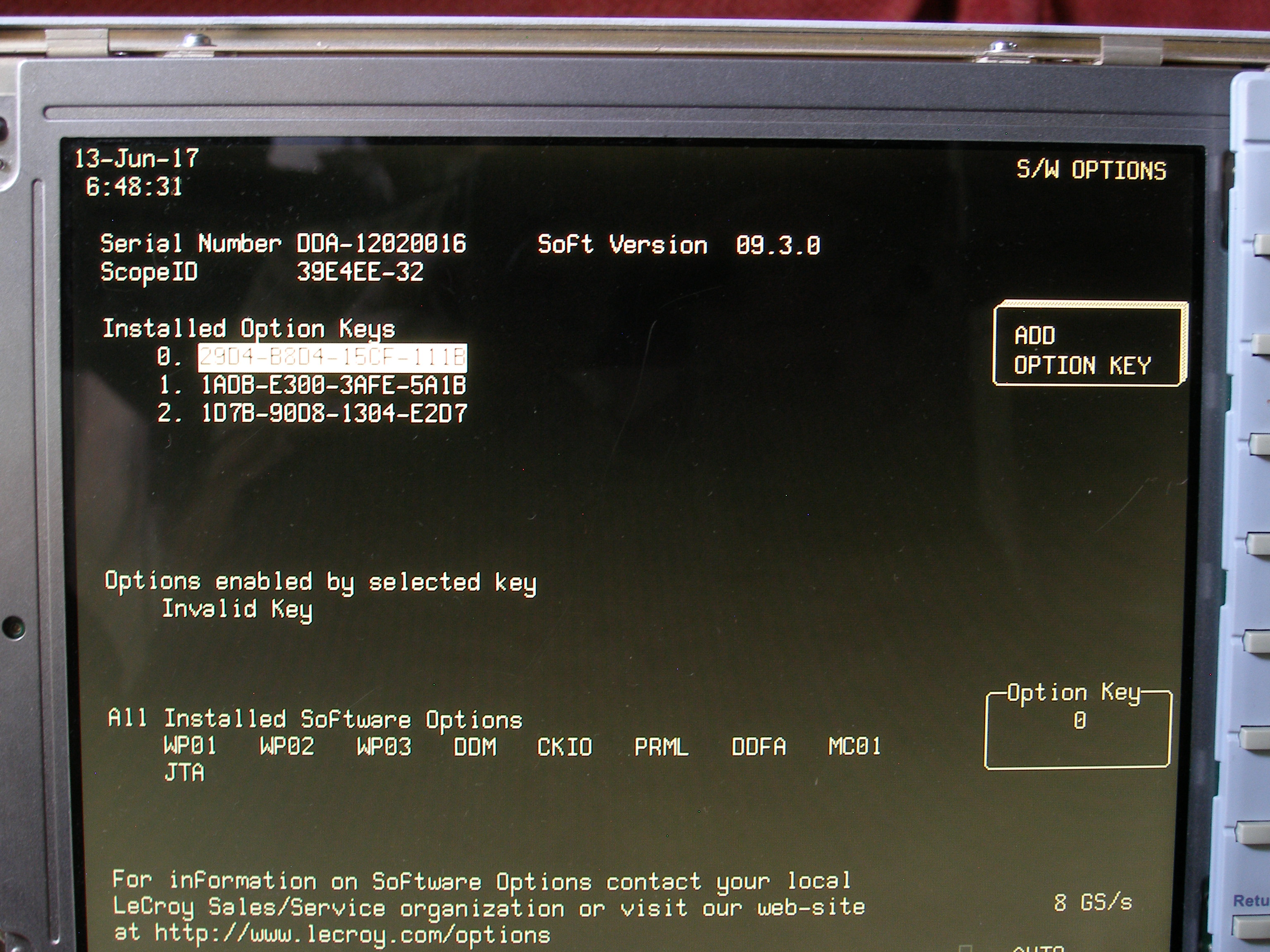

Привет - нет, в группе яху по осциллографам лекрой один парень дал мне ключ для разблокировки
Ключ определяется по ID номеру программы осциллографа.

Наконец есть возможность совершенно объективно оценивать активную мощность любого сложного нестандартного сигнала, на произвольной нагрузке. Обращайтесь


Это работает в реальном времени. Т.е. в отличии от всевозможных аналитических PC-программ, я могу делать настройку установки и в это же время оценивать мощность в измеряемой цепи.

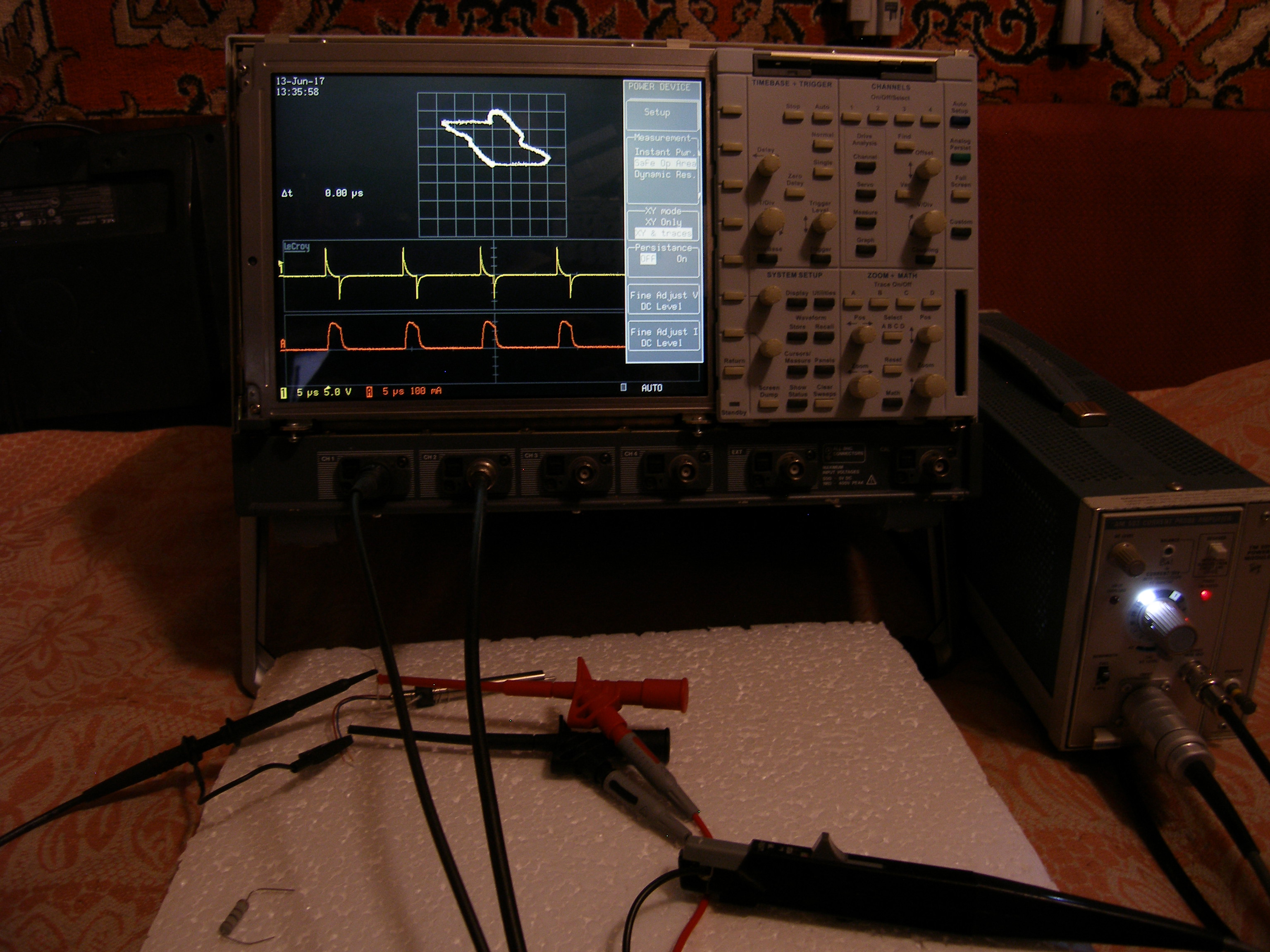

К цепи подключается только привычный щуп для измерения напряжения, а токовый щуп обхватывает провод.
Перед измерениями в приборе достаточно корректно установить коэффициент масштабирования напряжение/ток для токового щупа (и задержку в случае измерений на ВЧ). Одно деление шкалы Y на экране будет соответствовать величине тока, выбираемой переключателем усилителя токового щупа.

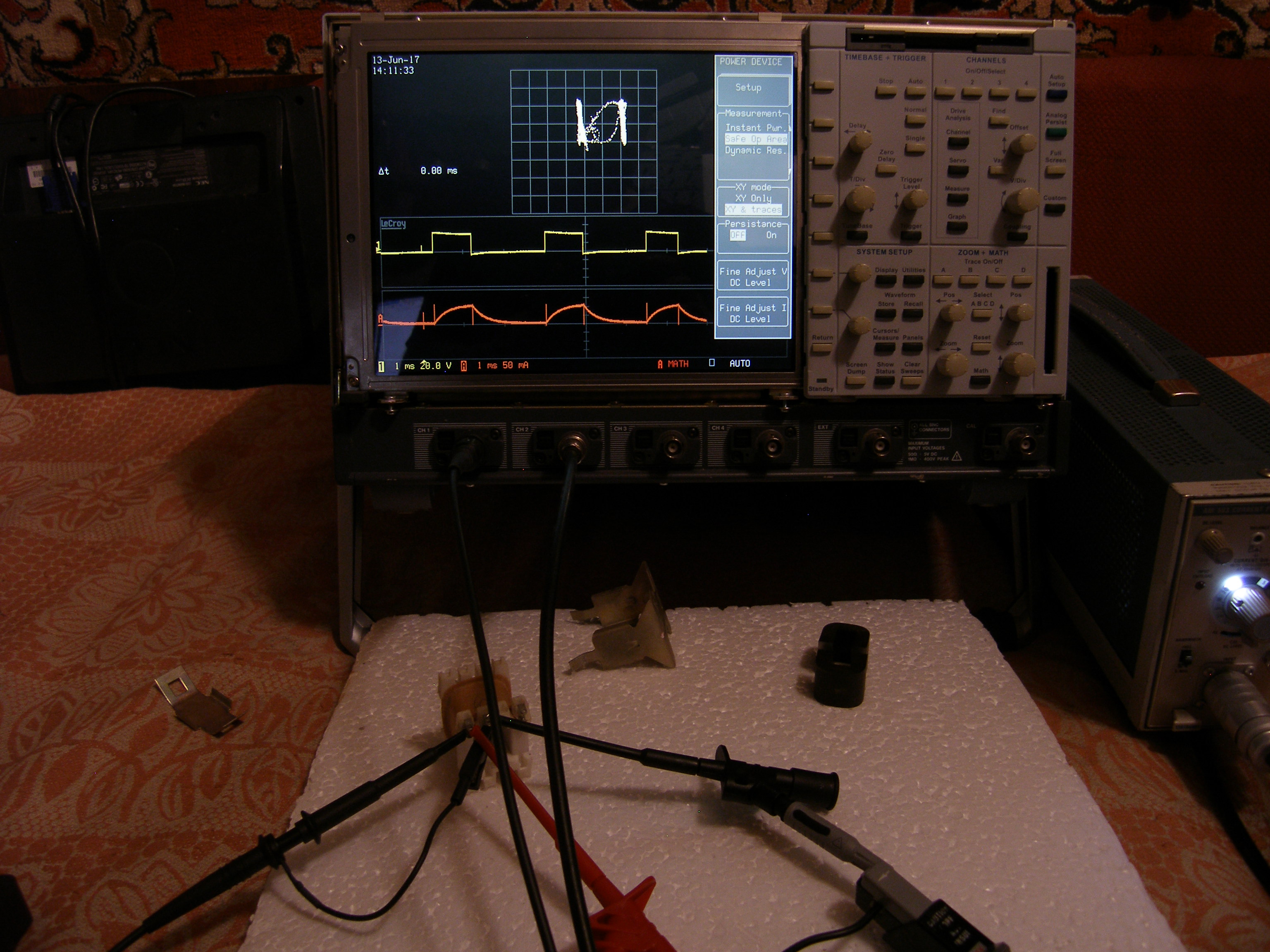

Пример 1. Измерение мощности импульсов на чисто активной нагрузке (резистор). В этом случае форма и фаза напряжения и тока практически не отличаются. Активная мощность (active power, true power, real power) - результат произведения "U" и "I" с учетом площади их перекрытия. Амплитудное (ampl), пиковое (pk-pk), среднеквадратичное (rms), стандартное отклонение (sdev), среднее арифметическое (mean) значения мощности (или любого из отображаемых графиков U, I, P) - на экране под графиками.

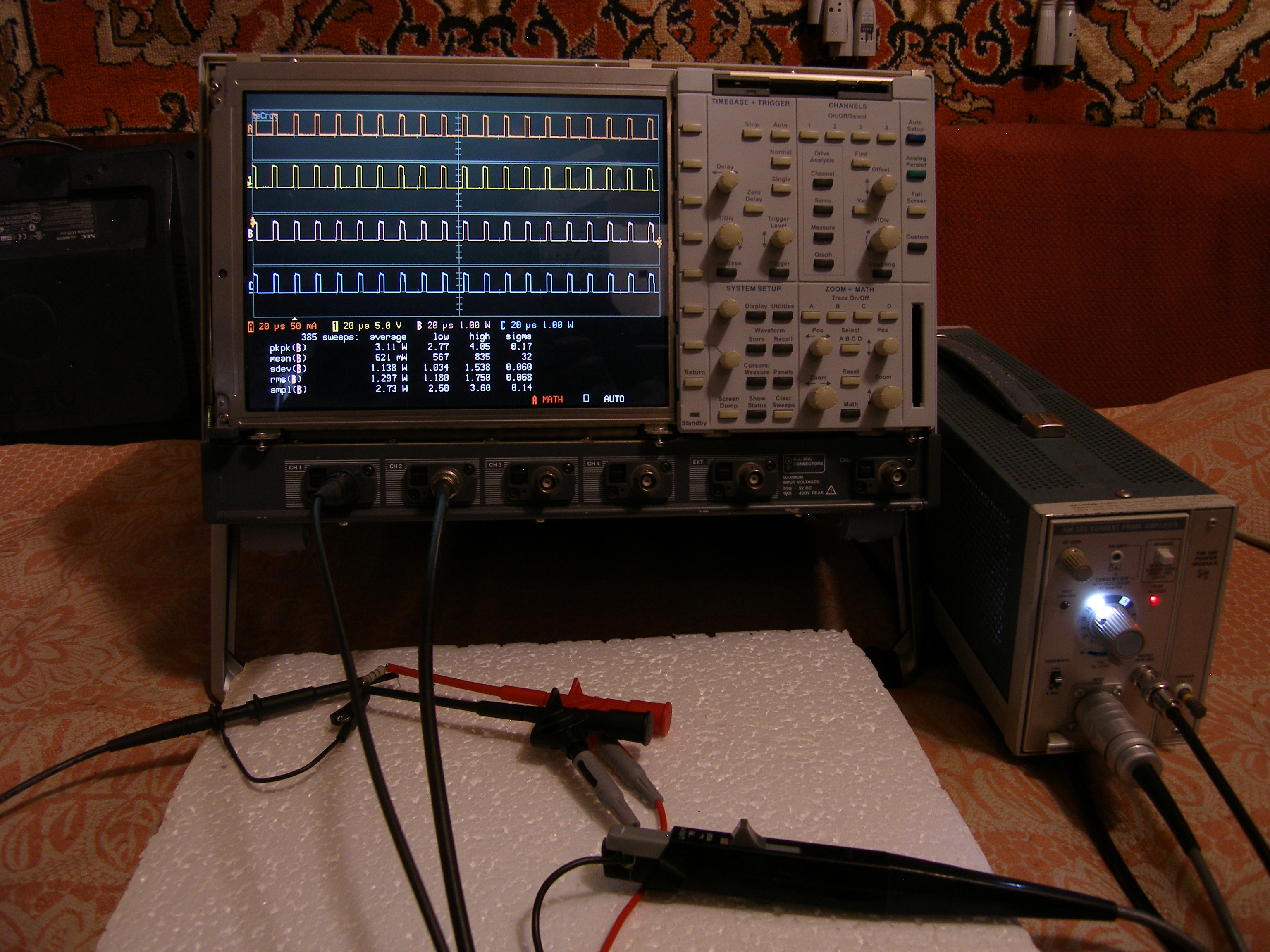

Пример 2. Сигнал импульсного генератора на слишком малой индуктивности (нагревательный элемент индукционного паяльника). Здесь много площади тока, но мало напряжения. В таких случаях можно сказать, что нагрузка не согласована с источником - последний перегружен. Напряжение "задавлено". Большую часть времени генератор работает источником тока, видны только всплески напряжения на фронтах и выброс оэдс.
(оранжевый луч - ток, 100мА /дел., желтый - напряжение, 5 В /дел., шкала P - 2 Вт/дел.)


Здесь есть об этом еще: tests-with-the-lecroy-pma-power-measurement-and-analysis-(pma)-option

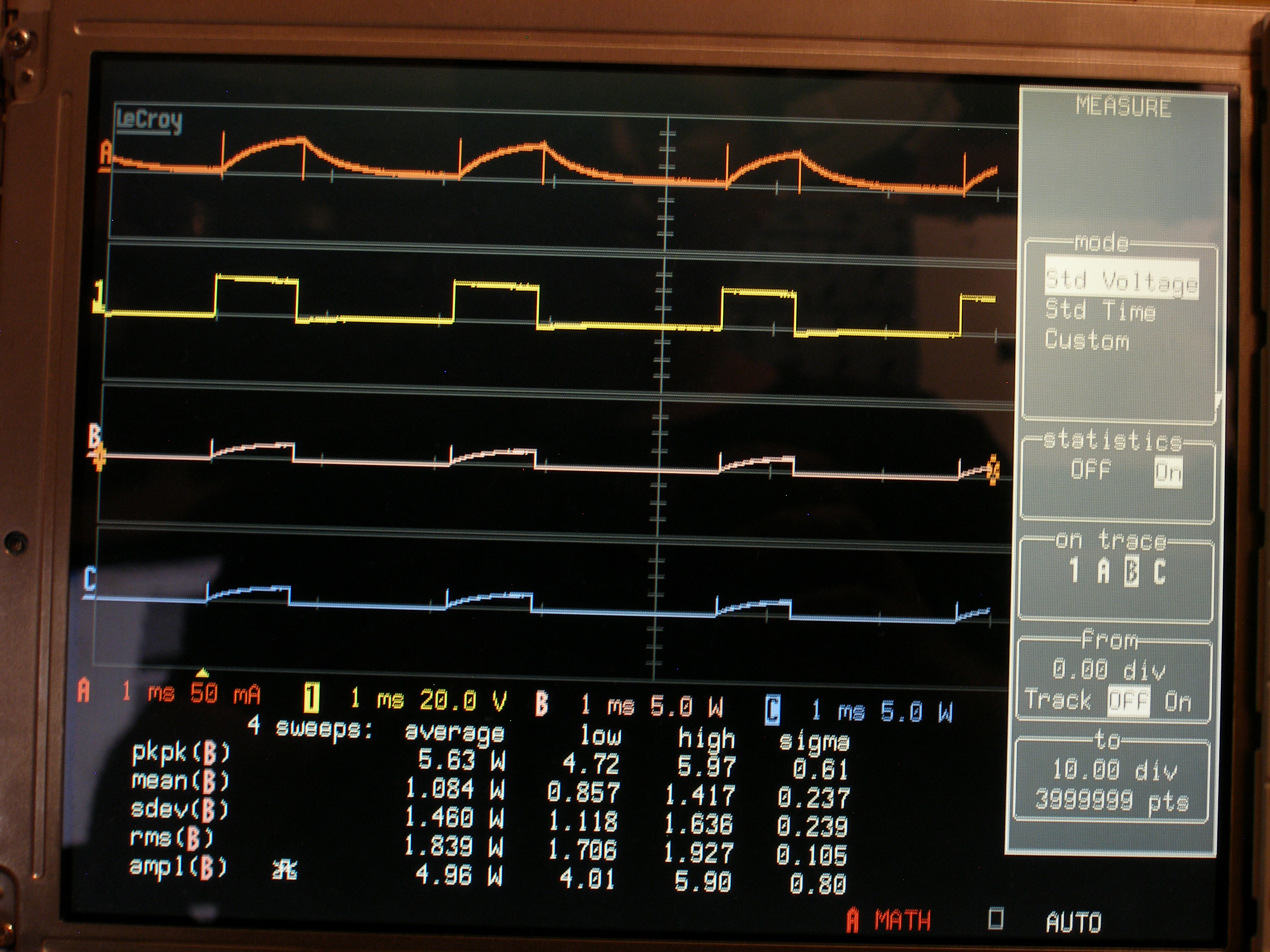

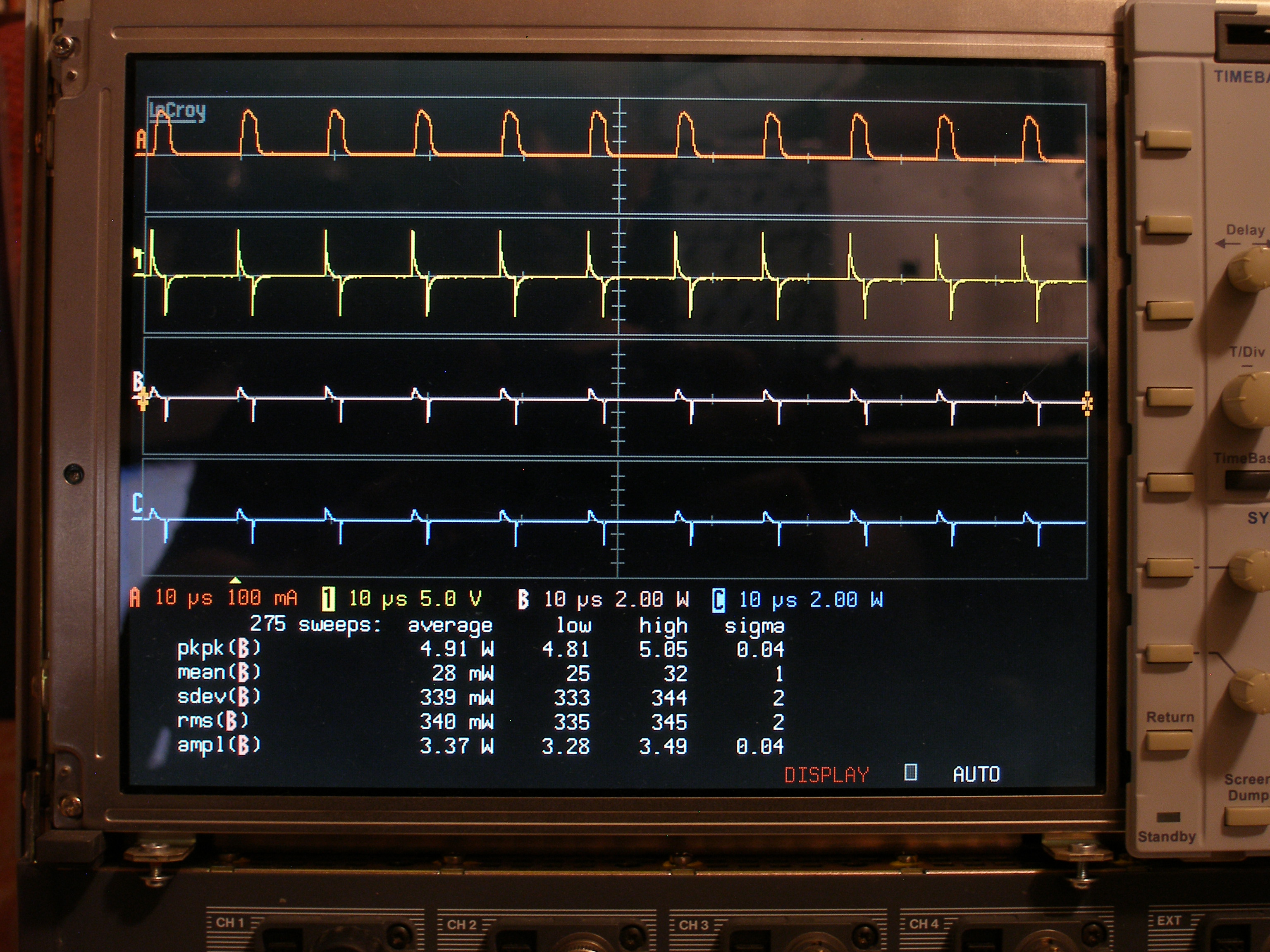

Большая индуктивность в качестве нагрузки.
Здесь хорошо видны всплески тока на фронтах, вызванные паразитной емкостью.

Как и раньше: оранжевый луч - ток, желтый - напряжение, белый - произведение U x I .

Посему утверждаюсь в своей позиции бесперспективности тщетных попыток "левшей" разработать на коленке банальный трехфазный регулятор асинхронника, который можно разумно прикупить за вполне приемлемые бицайлены. Чем глубжее вникашь в суть, тем объемнее вырисовывается пропасть незнания.. Надеюсь эти посты плеснут ушат ключевой водицы в мордашку "море-поколенщиков" от силовой электроники и заставят уважительно относиться к авторитетному мнению... Респект.

Подключение осциллографа Tektronix TDS540B к компьютеру

Наконец то подключил свой старенький Tektronix TDS540B к компьютеру и сохранил первую осцилку.
На компьютере нужно установить пакет программ от текрониксов Wavestar с драйвером TekVisa ( качается с офф. сайта теков.
www.testequipmentdepot.com/tektronix/pdf/wstro-datasheet.pdf
далее подключаем GPIB-USB_HS к ослу и компу .. и в TekVisa устанавливаем связь, после запускаем Instrument manager ( находится в папке с с установленной Wavestar ) и в нем определяем наш прибор. После этого наконец-то запускаем Wavestar и в new добавляем нужные нам штуки .. экран .. скрины и тд.

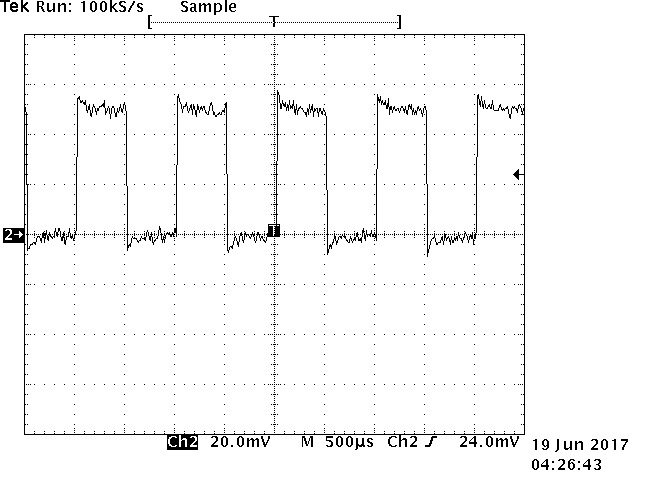

его величество результат:

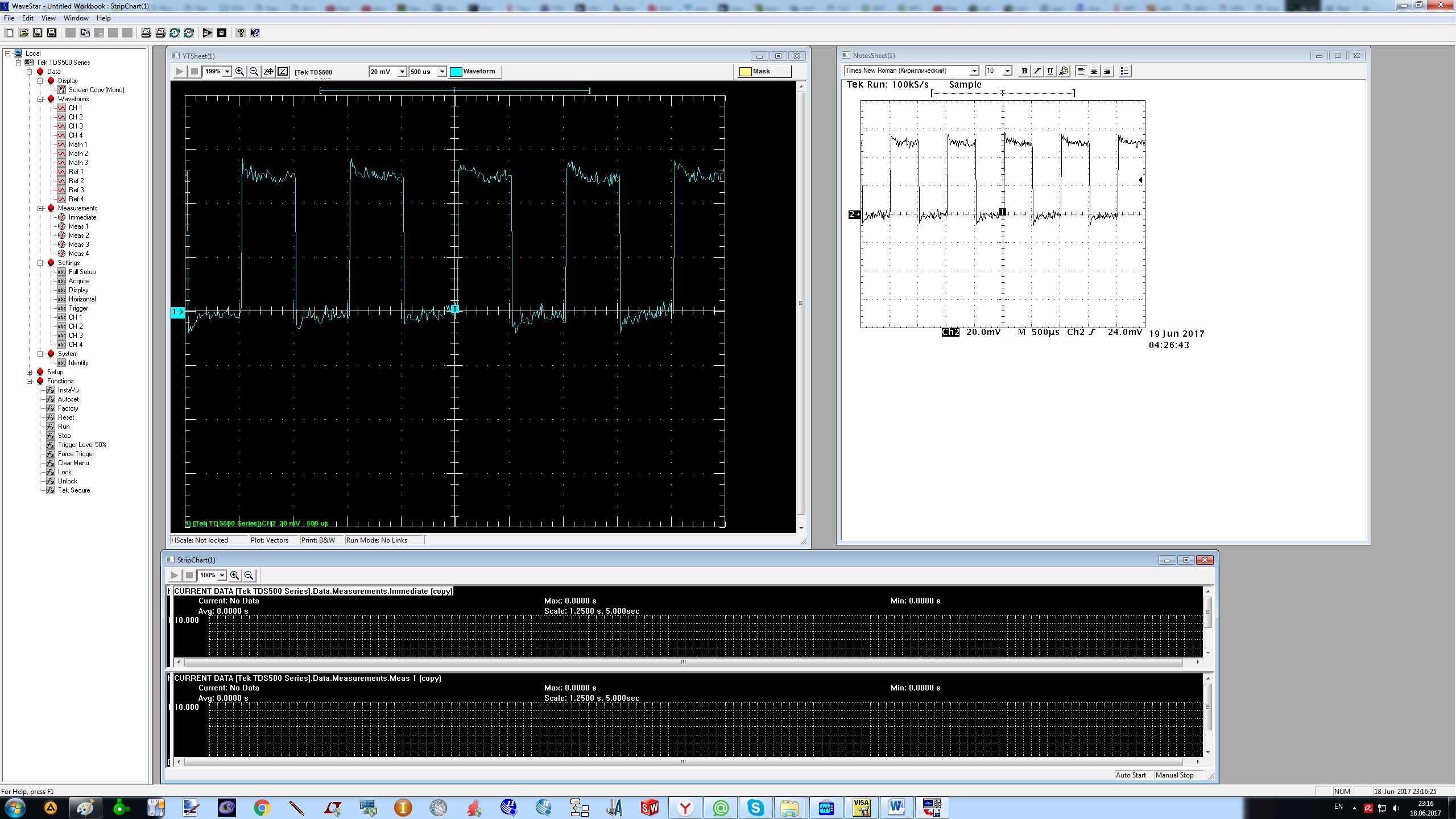

А так выглядит сама программа:

Дальше дело за лекроем

Здесь "результат" возможен только в монохромном виде?

Converter пишет: Здесь "результат" возможен только в монохромном виде?

Нет .. если позволить программе самой интерпретировать данные полученные с осциллографа ..
Кстати в этой программе можно проводить мощностные измерения .. граф диаграммы .. и еще кучу прикольных штук.
Правда я не разобрался в самом главном - как пускать захват данных в непрерывном режиме ... приходится каждый раз щелкать мышкой .. для обновления ..

Все . . разобрался и запустил непрерывный режим завхта
Скорость обновления при одном канале около 2 кадров в сек. при подключении остальных каналов, скорость делится .. при этом захват происходит по очереди.

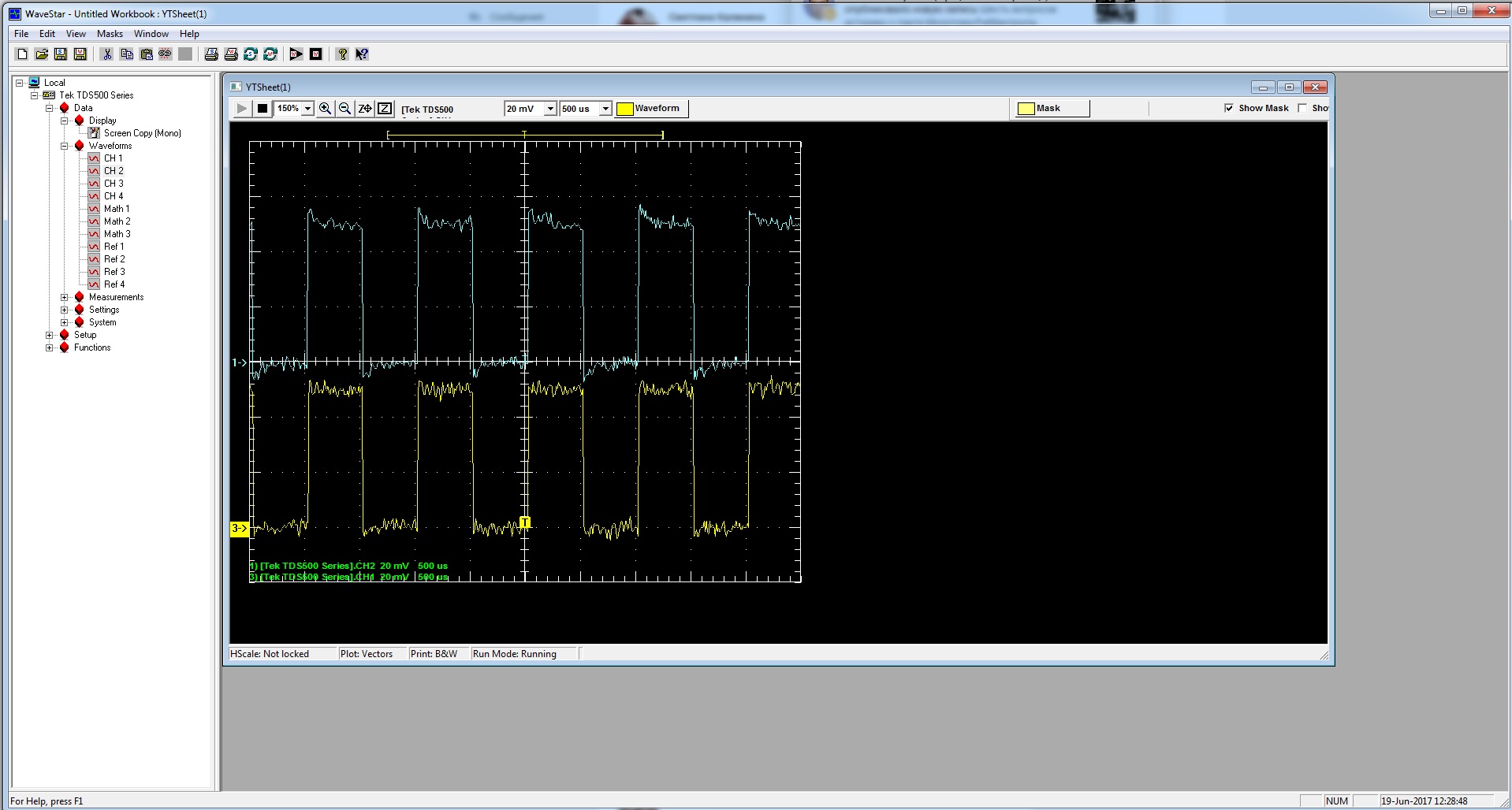

Картинка получается в цвете.


Теперь если карта ляжет .. попробую в лабе запустить модуль для этого осциллографа.

with пишет: Все . . разобрался и запустил непрерывный режим завхта
Скорость обновления при одном канале около 2 кадров в сек. при подключении остальных каналов, скорость делится .. при этом захват происходит по очереди.

Глубину памяти по миниму установили?
А я то раньше думал, что TLA медленно транслирует данные (2-3 осц. в сек) . Да, GPIB, при его 8 Mb/s - не айс.

Кстати, интересное видео. Здесь мужик обрабатывает данные из скопа LeCroy в Labview на компе. Для соединения вначале использует штатный 100Mb-Ethernet порт, а с середины видео устанавливает контроллер Intel 1Gb-Ethernet board. Как говорится, увидьте разницу

with пишет: Кстати в этой программе можно проводить мощностные измерения ..

Было бы интересно взглянуть, как там это организовано.
