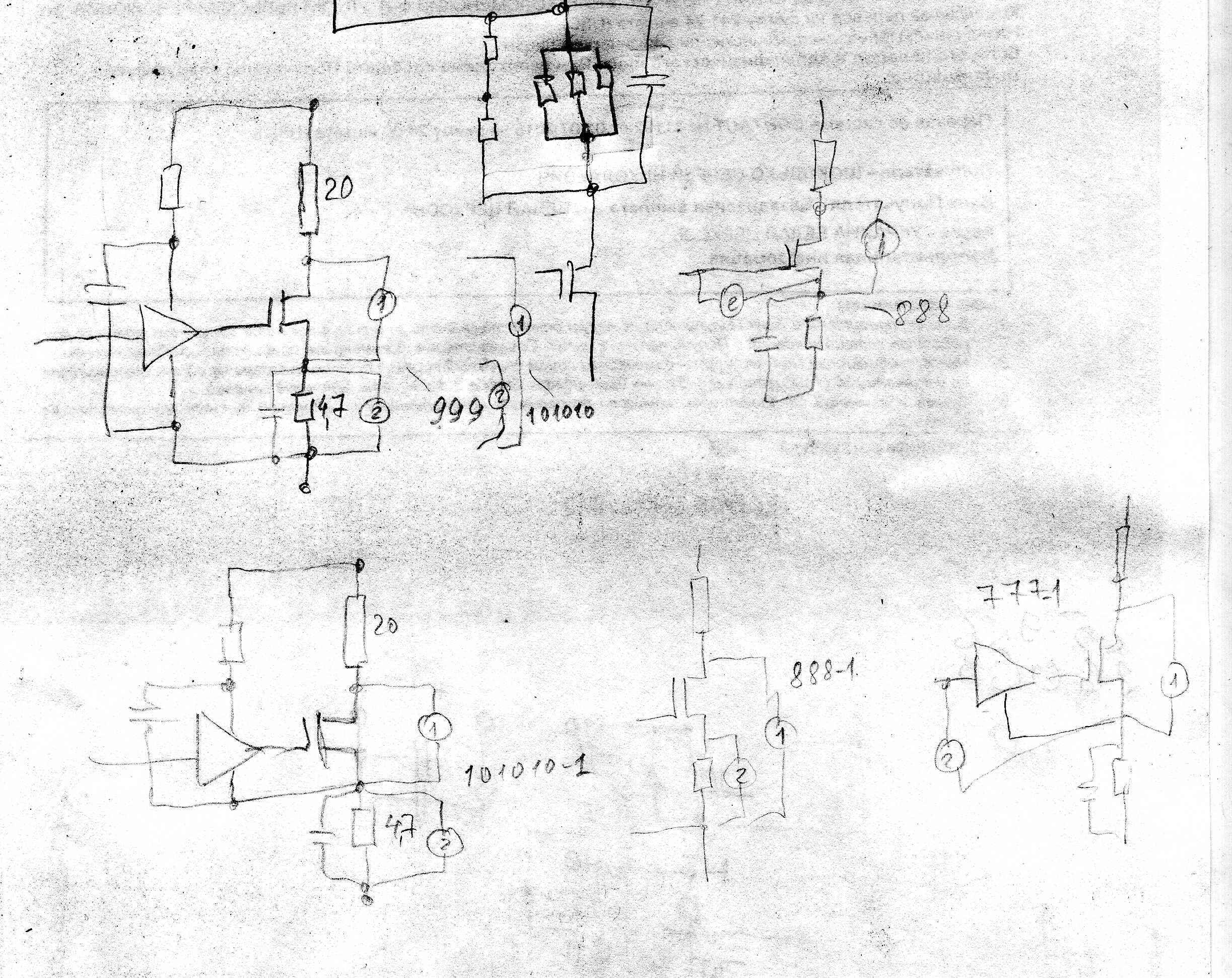

С какой радости? По "шиту" - от 0 до 500 Ом. А схему из "внутреннего мира" SG3525 никто не пытался анализировать?with пишет: Какая то старая моя схема ...
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]
Вложение не найдено

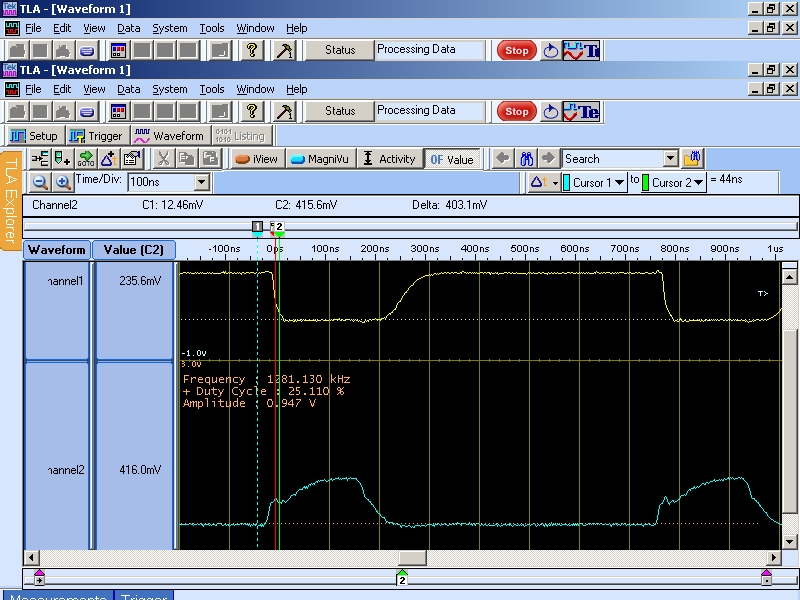

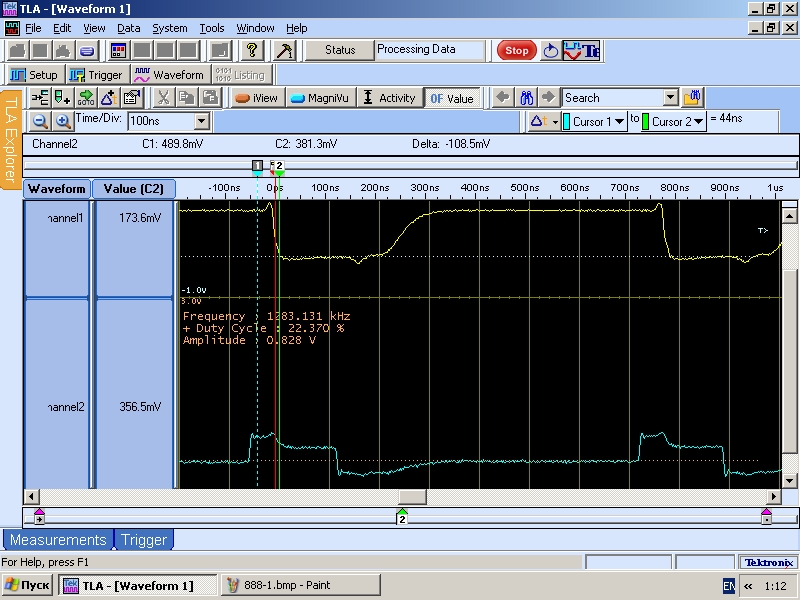

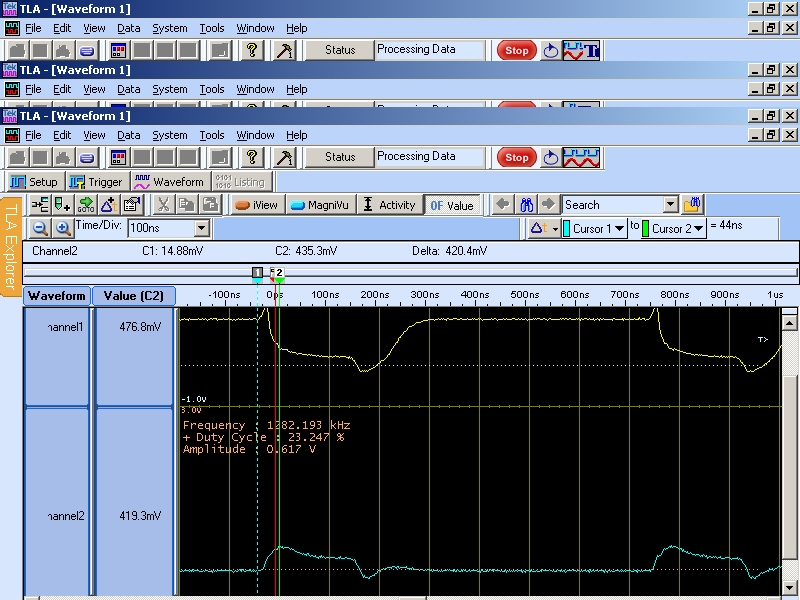

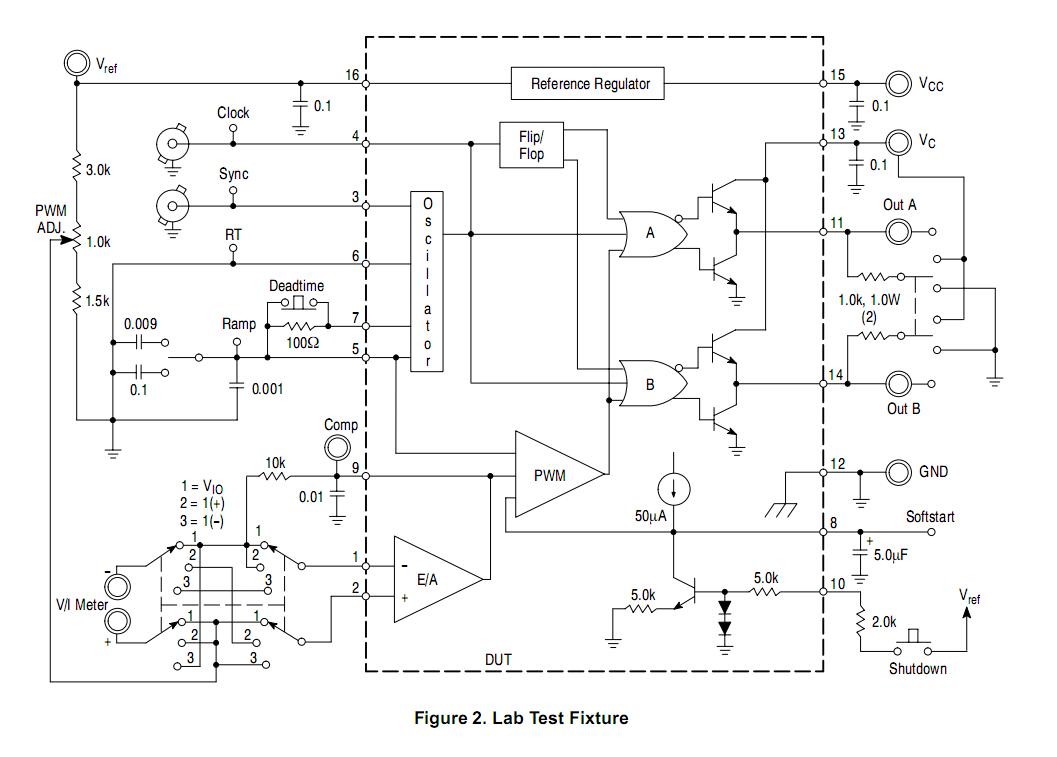

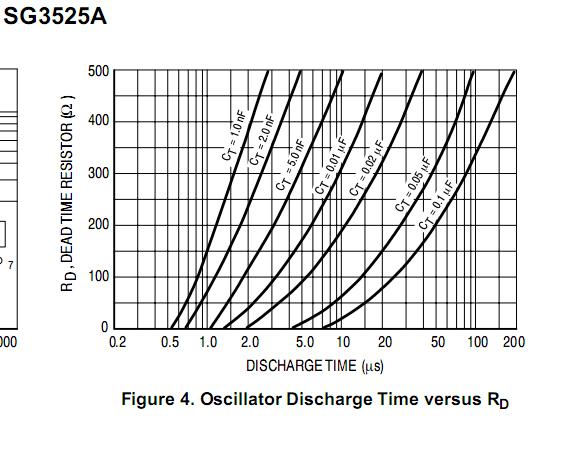

Резистор на 7 ноге задает мертвое время меньше которого ШИМ не опускается. Номинал сопротивления в этой ноге смотрите в дате .. по памяти там не менее 50 Ом должно быть.
Если хотите минимальный дедтайм, ставите нулевое сопротивление.

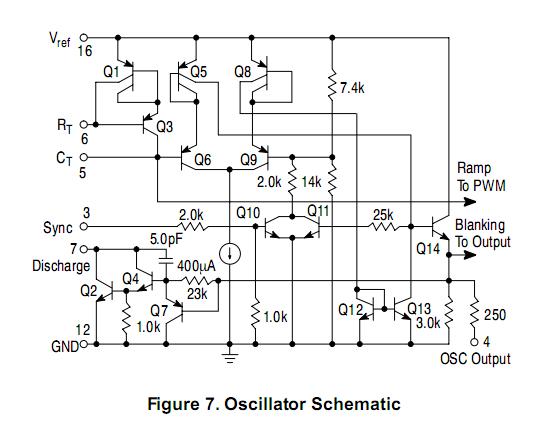

Частотозадающий кондер заряжается коллекторным током Q3, определяемым внешним резистором (pin 6) задающим ток базы транзистора, а разряжается через Q2 током, определяемым этим самым резистором на 7-й ноге в то время, как ток заряда Q3 течет непрерывно. Положительный уровень с времязадающего конденсатора СТ поступает на вход сравнения и переключает компаратор PWM, управляющий выходами, и лишь с задержкой после переключения Q6, Q5, Q14, Q7, Q4, Q2 начинается процесс разряда емкости. Это запаздывание ограничивает максимальную частоту генерации. Внутреннее сопротивление Q2 и минимальный порог, на котором способен срабатывать компаратор определяют минимальный дедтайм. Т.е. при максимальной чувствительности компаратора скважность на его выходе приближается, но не может стать равной единице (это соответстует скважности 2 на выходах). Счетный триггер каждый следующий такт через 3-х входовые элементы ИЛИ (работающие, как лог. И по низкому уровню) поочередно разрешает импульсы то на один, то второй выход ИС.
Это то, как я понимаю схему представленную в датшите и что могу сказать глядя на нее.
И еще, что я хотел бы заметить, глядя на эту схему, если она соответствует действительности. Похоже, что 3-й вход элементов ИЛИ, куда приходит сигнал от осциллятора с Q14 задействован неоправданно. Если компаратор способен переключаться при достаточно низком пороге, тем самым увеличивая ширину импульсов, т.е. уменьшая дедтайм, то этого не произойдет, поскольку выходы элементов ИЛИ активируются только по достижению логического уровня на Q14, а это событие может произойти позже, а закончиться раньше, чем способен низкопороговый компаратор. Вообще не ясна мотивация дублирования этих сигналов на входах ИЛИ.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я так понял первая картинка не Ваша ..Алик пишет:
Посему может найдется добрая душа и проконсультирует лоха, что значат пока для меня загадочные надписи на экране полудохлого прибора. Кроме кнопки "сеть" реагирует только на регулятор яркости экрана и время от времени начинает жалобно поскрипывать дисковод. 1.я фотка - анонс на аукционе. 2-я при запуске, 3-я окончательная.ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]И вот я стал счастливым обладателем средненького анализатора спектра ADVANTEST R3131 3GHz Приобрел на InJapan.ru весьма недорого, что сразу вызвало подозрения - был готов сражаться вдвое. Оплатил проверку при получении в головном офисе в Осаке с просьбой выслать мне фото экрана включенного прибора. Лот выставлялся без сетевого шнура, поэтому мою просьбу добросовестно похерили, не взирая на оплату и выслали фотки НЕвключенного прибора с 2-х сторон. Задержка в общении по переписке сутки, поэтому я в начале получил уведомление об отправлении посылки, а затем объяснения, что я недостаточно ясно выразился, какие именно фотографии я хотел увидеть. Почта ЕМС сработала на удивление быстро, и вот свершилось - я с глупой счастливой улыбкой распаковываю вожделенное счастье. У этой сказки печальное продолжение... Прибор НИХРЕНА не работает. Конечно я отписал в администрацию что мол, оснований сомневаться в их устных заверениях в работоспособности, и наверное анализатор был поврежден при пересылке, что дает мне право надеяться на оплаченную мною страховку. Но разумеется иллюзий не питаю никаких. Разве что в отместку разведу срач на пабликах.
На экране он отображает диагностику при инициализации .. видно что диагностику не проходит RTC, RTC - это часы реального времени. Вероятней всего просто сдохла батарейка внутри - обычно литиевая таблетка либо пальчикова.
Вскрывайте - смотрите .. не уверен что это может быть причиной отказа страта .. но думаю начать стоит с этого.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

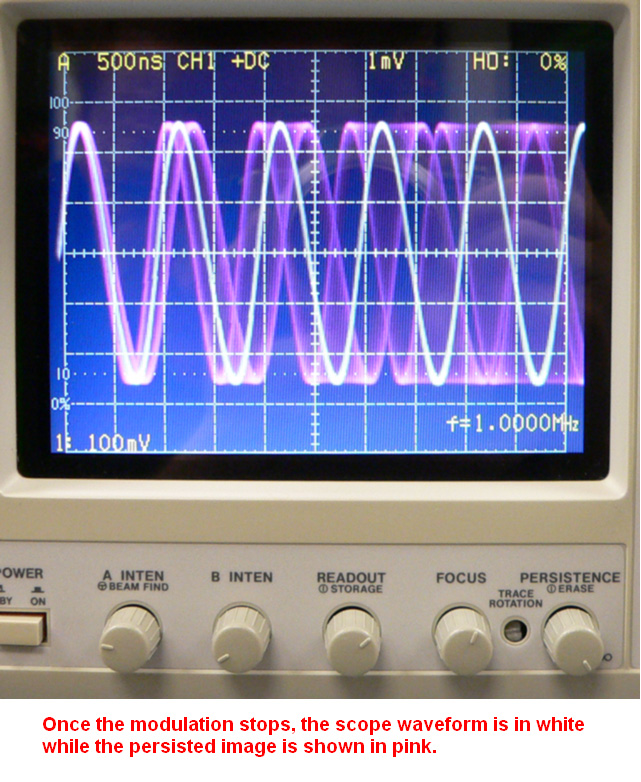

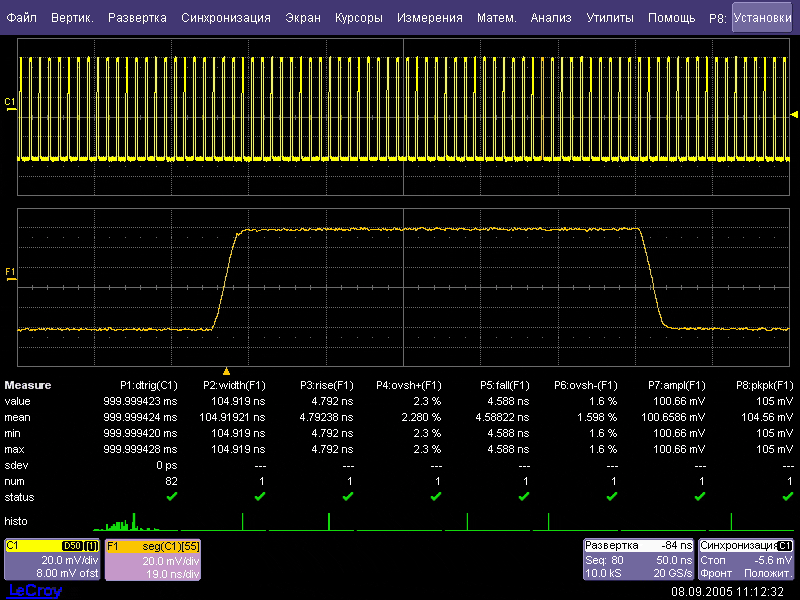

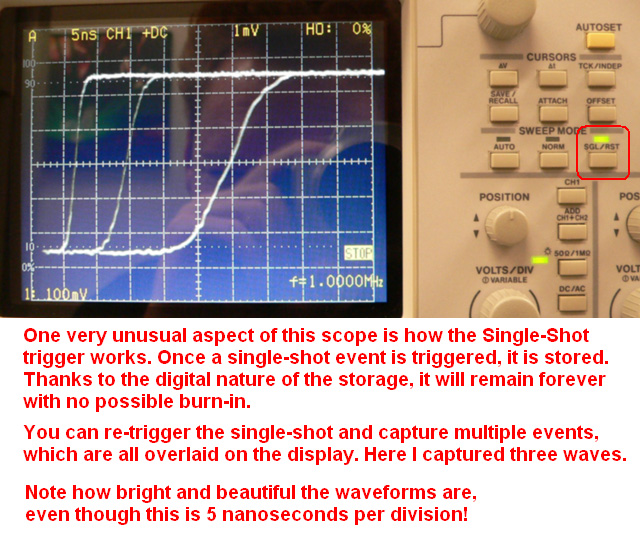

Просматривал посты и только сейчас дошло: очевидно здесь речь идет об неком прототипе "сегментированной развертки", которая активно используется в более-менее дорогих современных DSO. В этом режиме осциллограф изолированно сохраняет осциллограмму при каждой сработке триггера. LeCroy WP7k, например, сохраняет до 25000 таких "сегментов". При этом, вариантов отображения гораздо больше, чем в упомянутом прототипе:with пишет: В аналого-цифровых моделях Iwatsu есть такая фишка - которую можно обозначить как триггер с накоплением. Суть в том что момент синхронизации замораживается на экране по выставленным параметрам .. а триггер сбрасывается и продолжает ждать следующего срабатывания. Так все срабатывания накапливаются и накладываются друг на дружку. Вариаций там много :

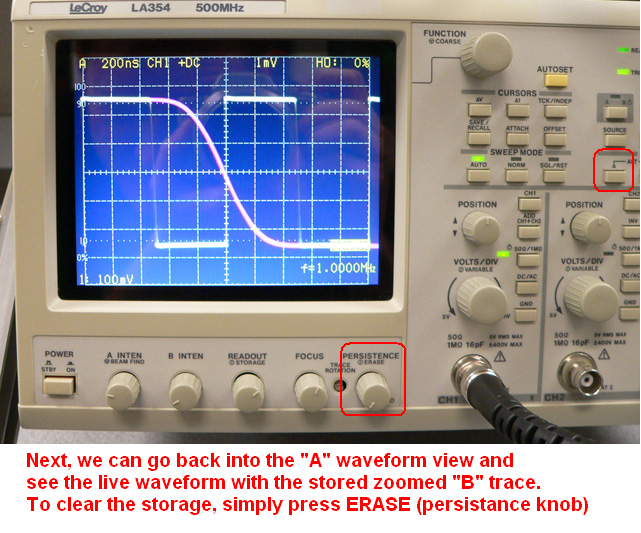

Ни в моем риголе ни в тектрониксе нет такой фишки. Есть ли она в вашем лекрое - не знаю. За место этого используется бесконечная персистенция. Но опять же у цифровиков "темным пятном" является частота обновления буфера и мертвое время при его обновлении, у аналоговых ослов и аналого-цифровых - такой проблемы нет.
Как то так.

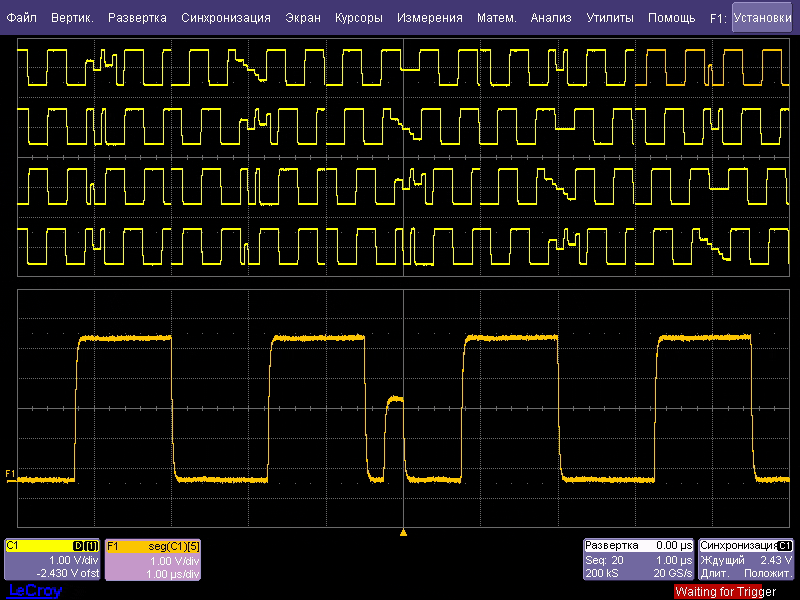

Мозаика - этот режим наиболее подходит для отображения, визуальной идентификации и сравнения различного рода артефактов и сигналов, имеющих различную структуру от сегмент к сегменту. Так на рисунке приведен пример захвата и отображения в виде мозаики 20-ти сегментов и детализации 5-го сегмента:

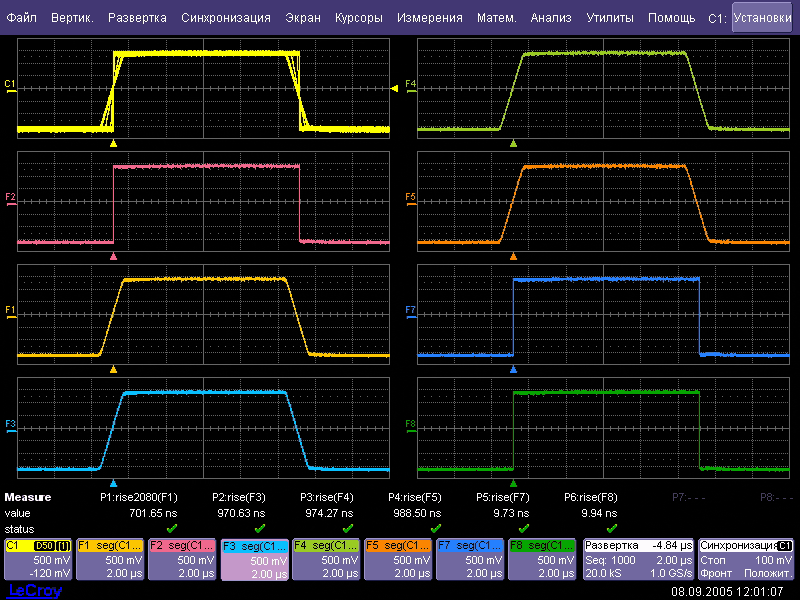

Наложение - режим обеспечивает наиболее эффективное сравнение по форме всех сегментов и идентификацию участков сигнала или параметров сигнала имеющих отличия друг от друга. Так для примера на рисунке используем режим наложения, а выделение сегментов осуществляется в 7-и различных окнах ( F 1- F 7) в которых отображаются заданных сегменты и у каждого импульса призводитися измерение времени нарастания ( P 1- P 6)

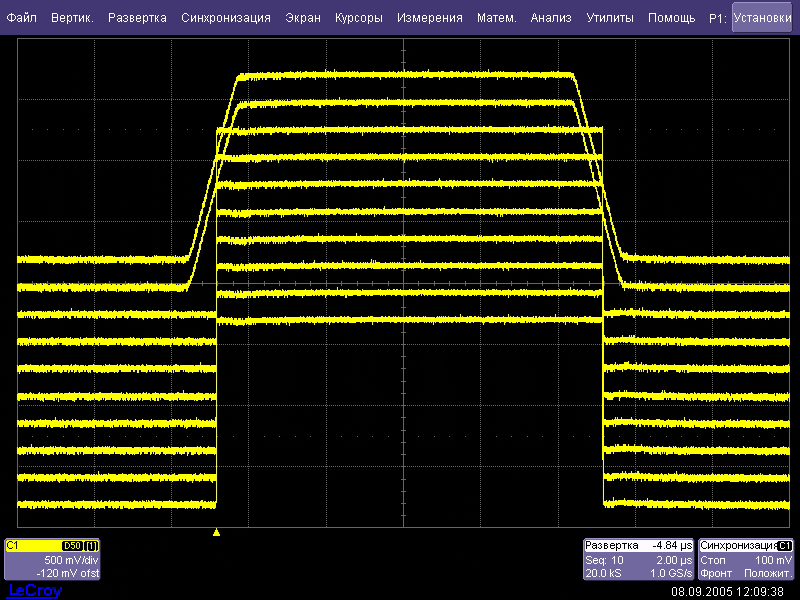

Каскад – режим, который в отличие от режима наложения обеспечивает не только визуальную идентификацию отличия сигнала в сегментах, но и позволяет определить временное положение сигналов имеющих различия. На рисунке приведен пример отображения сигнала в режиме «каскад» при отображении 10 сегментов.

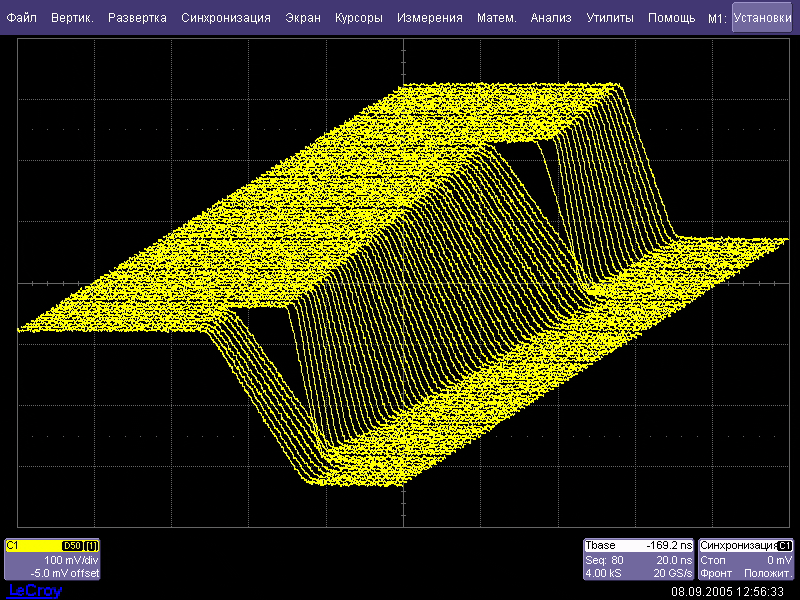

Перспектива – режим, позволяющий визуально оценить степени изменения сигнал в трехмерном пространстве. На рисунке приведен пример захвата и отображения импульсного сигнала у которого изменяются время спада.
За приведенные выше материалы выражаю благодарность Дедюхину А. А. (ЗАО «Прист»)
