Он инсталлируется при каждой установке TLA софта. Но не исключаю, что в .inf может потребоваться вручную натыкать.
С трудом вспоминаю, что еще какой-то .NET Framework пришлось с мелкософта подгружать.

Вот, интересный драйвер нашел в архиве, может пригодится:


(это драйвер из работающего TLA714)

with пишет: По поводу DVD так и не нашел че там менять надо ... принес сд с виндой с работы .. поставил ..

Вот, кажется это оно.

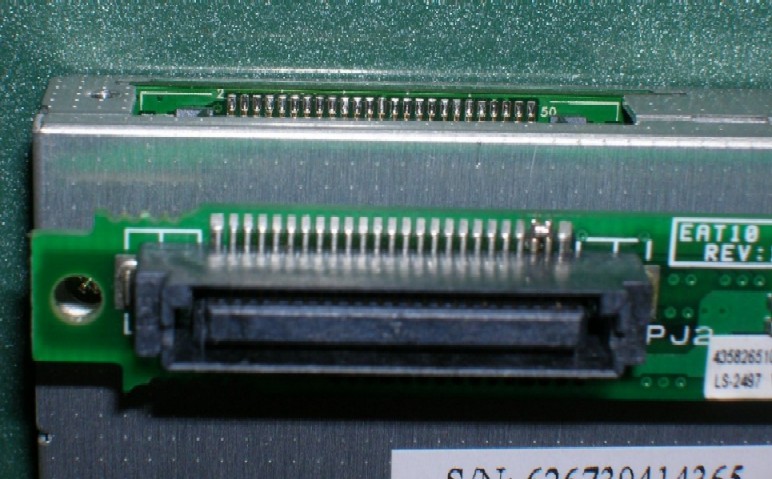

то же, но с другой стороны разъемного соединения:

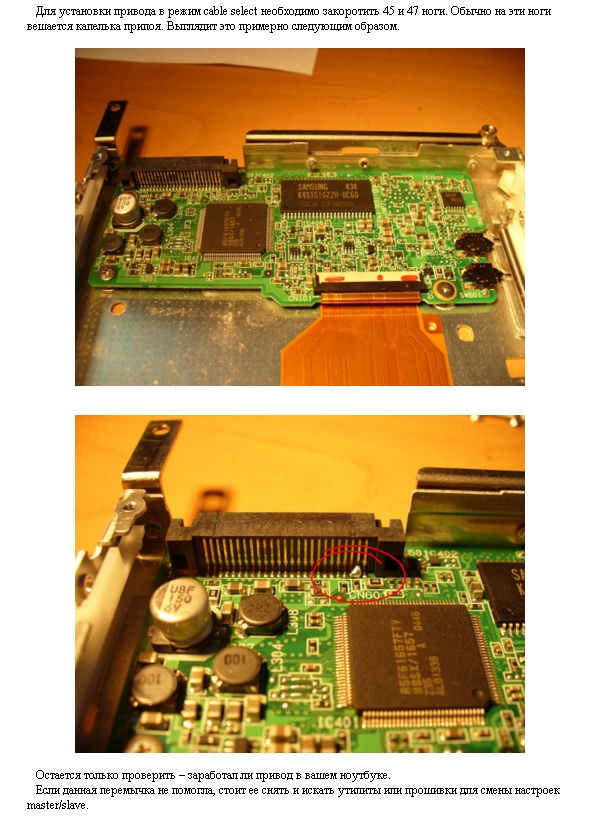

Вторая сложность - это сложность выставления режимов Master/Slave/CableSelect на ноутбучных приводах. Чаще всего такая проблема "всплывает" с тошибовскими аппаратами (ошибка IDE #1 error ), но и с другими тоже встречается. Иногда помогает простой трюк с выставлением винчестера Slave'ом (джамперочек для ноутбучных HDD идёт в комплекте с новыми винчестерами). В ноутбуках Toshiba гарантированный способ "лечения" - замыкание 45 и 47 ножки интерфейса. Это можно сделать, повесив "соплю" из припоя между двумя этими контактами (благо расположены они рядом; если смотреть на привод сзади - это 2-й и 3-й слева контакты в верхнем ряду), закоротив их. Закорачивать можно как в самом приводе, так и на системной плате, иногда и на соединительном переходнике между ними. Выбор за Вами, и определяется он чаще всего тем, на что из перечисленного не хочется потерять гарантию. Для приводов производства Lite-On есть специальная утилитка, позволяющая переключать режимы Master/Slave программно. Вполне возможно, что она сработает и в Вашем случае. В некоторых случаях приходится перепрошивать EEPROM в приводе.

№47 это CS (савеl select): если он висит в воздухе ,то это логическая "1" и привод slave, если на земле - №45 контакт, то master.
(проверьте этот пин на своем кабеле, отключив штатный CD-привод, а потом подключив его. кажется он скоммутирован внутри старого привода, а на новом это нужно сделать ручками)

www.dschen.de/laptop_brenner/

ATAPI-50:

47 Device Config. - "CSEL" (off: Slave; GND: Master)
45 Ground
41 +5 V(LOGIC)



А здесь целая ветка по этой теме: forum.ixbt.com/topic.cgi?id=17:13014-3

Спасибо! я почему то думал что это проблема конкретно ТЕКА .. и искал инфу по этому поводу у них ..
В общем сегодня попробую после работы сделать .. и еще с охлаждением проца буду че то думать .. Если честно охлаждение в приборе сделано на "оте.сь"

П.с. - Возвращаясь к вашим тестам ... Вот еще такую справку получил историческую - ослы серии TDS7000 самые древние, связь между АЦП и компом происходит через плату посредник - пред буффер со своим процом . Все это связывается по шине ISA - ..Исходя из чего становится понятно откуда лезут тормоза.
Ослы серии 5000 и 5000В - новее, мамка и измериловка связываются уже по шине PCI через преобразователь.
Думается какойнить TDS5104 показал бы лучше результат.

П.с.с Осиллографические модули ТЛА могут работать в режиме free-run ? или только как стробоскоп ?

with пишет: Осциллографические модули ТЛА могут работать в режиме free-run ? или только как стробоскоп ?

Да, там имеется этот режим (первый пункт в меню настройки триггера), только он называется иначе. Иногда я его использовал, чтоб не тратить время на настройку уровня. Есть так же и "Autosetup" (триггер и делители). Но скорость обновления осциллограмм все одно не превышает 3-4 раз в сек. ни при каких условиях. Просто здесь осциллографический модуль рассчитывался для групповой синхронизации и более детального изучения отдельных фрагментов захваченных в память логического анализатора цифровых пакетов. Поэтому быстрое обновление здесь как бы и ни к чему. Кстати у меня TLA7E2 остался бесхозным.

Вот еще такую справку получил историческую - ослы серии TDS7000 самые древние, связь между АЦП и компом происходит через плату посредник - пред буфер со своим процом . Все это связывается по шине ISA - ..Исходя из чего становится понятно откуда лезут тормоза.

Так вот оно что. Срамота. Теперь все стало на свое место. Вот откуда там берется знаменитый режим быстрого отображения, с ограниченным функционалом (без возможностей измерений и сохранения) - это когда изображение выводится с платы обработки, не поступая через шину в материнку.
Это в самом деле можно назвать "аппаратной функцией экрана".

Думается какойнить TDS5104 показал бы лучше результат.

Мне было бы интересно ознакомиться.

Но вы не спешите с выбором. Вот что пишут на форуме об TDS-5000 серии:
electronix.ru/forum/index.php?showtopic=11859&st=15

"TDS-5000 серии действительно в режиме <Fast Acquisition> (и только в
этом режиме и ни в каком более) дает скорость сбора осциллограмм 100000.
Но при этом работает только 1 канал (все остальные отключаются),
дискретизация составляет 1,25ГГц память только 500 точек (это длина
экрана). Осциллограмму не возможно:
- ни сохранить
- ни растянуть
- ни измерить ни одного параметра,
- при попытке изменить хоть один параметр настройки осциллографа все
исчезает с экрана осциллографа
- при попытке скинуть что-нибудь на ПК, появляется жирная надпись
<ERROR>

В этом режиме картинку можно только пощупать глазами или сделать
снимок цифровым фотоаппаратом.

У нового Тека DPO-4000 серии скорость сбора информации 3500
осциллограмм (опять же на малых развертках)....и никакими 100000
тысячами там и близко не пахнет. Эта модель ристайлинг TDS-3000 серии.

Что касается длины памяти у TDS-5000B 8М на один канал, у WR 6051A 4М
на один канал. Но при включенных 4-х каналах и у TDS-5000B и у WR 6051A
это будет 2М - это и определяет политику длины памяти. Но если клиенту
надо 8М только на один канал и он мечется между TDS-5000B и WR 6051A,
LeCroy расширит ее бесплатно!

Математика у Tektronix 5000 серии НЕСРАВНЕННО БЕДНЕЕ, чем у LeCroy. А
уж про измерения и говорить не приходится!

У нас в демзале как раз и стоит TDS-5000 серии, но все недостатки
Tektronix дружно присутствуют во всех моделях построенных на открытой
платформе, а это 5000, 6000 и 7000 серия."

Вот еще:

Цитата(rloc @ Mar 2 2006, 23:07) *
Это Вы наверное начитались о способе измерения шумов как на форуме Приста, во-первых шумы мерить надо при подсоединении на вход 50 Ом, а во-вторых работать не на самой высокой чувствительности, а с активным щупом.

Ага, поучите меня шумы измерять! Какие 50 Ом? Зачем они? Мне надо с реальным сигналом работать, с реальным пробником и шумы скопа меня интересуют именно в этом режиме. Если он на 50 Ом вообще не шумит - типа, идеальный, а при 1М и с пробником шумит как паровоз - идет этот скоп лесом. А проверялось очень просто: ставилась максимальная чувствительность входа (чтобы рассмотреть мелкий сигнал) и оценивались шумы. Так вот у имеющихся у нас живьем WR 6051A собственные шумы составили 260 мкВ (сигма), а у TDS-5052B - 360 мкВ. Шумы Теков уже давно стали притчей во языцех - на этих последних моделях 5000В они уже здорово уменьшены, спросите мнение о шумах у народа, который работал на более старых 3000-ках.

with пишет: Если честно охлаждение в приборе сделано на "оте.сь"

Наверное, это оправдано, если только планируете более быстрый процессор ставить.

В общем ...установил весь родной софт, софт поставил версии 5.8.
Далее прокачал модули 7AA4 7N4 по максимуму - а это сотни баксов
На очереди Labview .. и его окружение ..
Так же .. надеюсь удастся подключить по GPIB TLA и осциллограф TDS540B - должен получится нехилый измерительный комбайн.

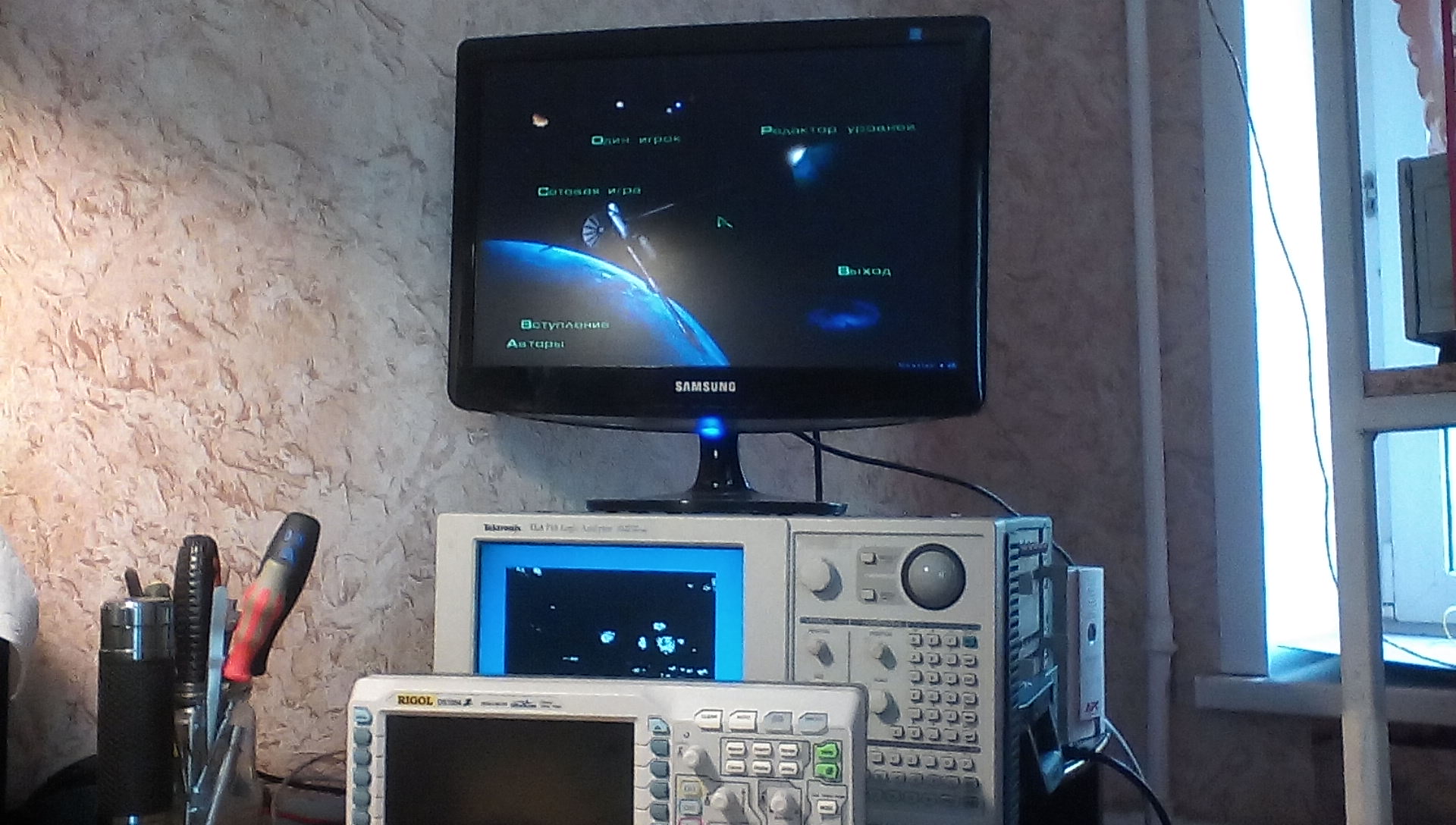

П.с. .. не удержался!!! и установил на анализаторе это:



Сколь прекрасна была моя беззаботная юность ..

Поздравляю с успешным пуском.

with пишет: В общем ...установил весь родной софт, софт поставил версии 5.8.
Далее прокачал модули 7AA4 7N4 по максимуму - а это сотни баксов

Вообще-то не сотни, а тысячи стоили легальные ключи расширения опций.

Так же .. надеюсь удастся подключить по GPIB TLA и осциллограф TDS540B

Проверьте, в новых версиях софта, кажется, изъяли поддержку старых серий TDS-осциллографов. Тем более, что визуально я не увидел какой-либо разницы между v.5.1 и последующими. Кстати, новые версии так же не поддерживают и модули TLA7D, TDA7E.

На очереди Labview .. и его окружение ..

А вот это и я хотел бы увидеть. Как настроите, покажите пожалуйста, на что это похоже и что умеет. В частности меня интересовала бы возможность взаимодействия с устанавливаемыми осциллографическими модулями TLA7D, TDA7E.



p.s. чтоб внешний монитор работал с полным форматом экрана нужно отключить в биосе встроенный монитор, а иначе будет только 800х600, как во встроенном.

ua4yhz пишет: Labview ставится не на прибор.Он ставится на комп и по шине (gpib, com, usb, lan)

.
А как насчет шины VXI?

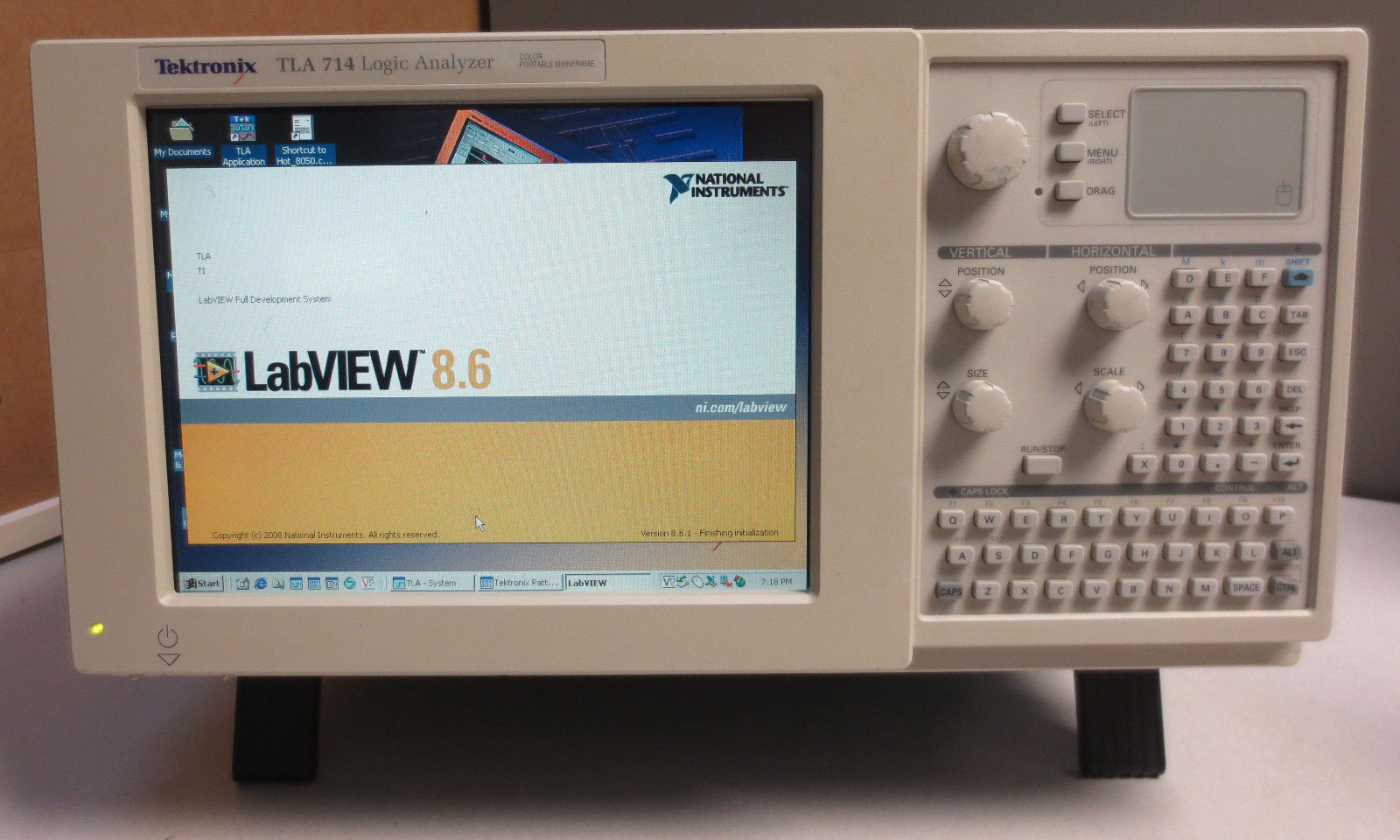

Это фото с установленным в мейнфрейм Labview 8.6 - не мое, а продавца eBay.

ua4yhz пишет:

Converter пишет:

ua4yhz пишет: Labview ставится не на прибор.Он ставится на комп и по шине (gpib, com, usb, lan)

.
А как насчет шины VXI?
Это фото с установленным в мейнфрейм Labview 8.6 - не мое, а продавца eBay.

Наверное это уже тонкости самого прибора...

Скорей всего так и есть. Понятие "прибор" в данном случае заканчивается по шине VXI, т.е. там, где модуль вставлен в TLA715. Просто в ваших анализаторах спектра VXI не присутствует.

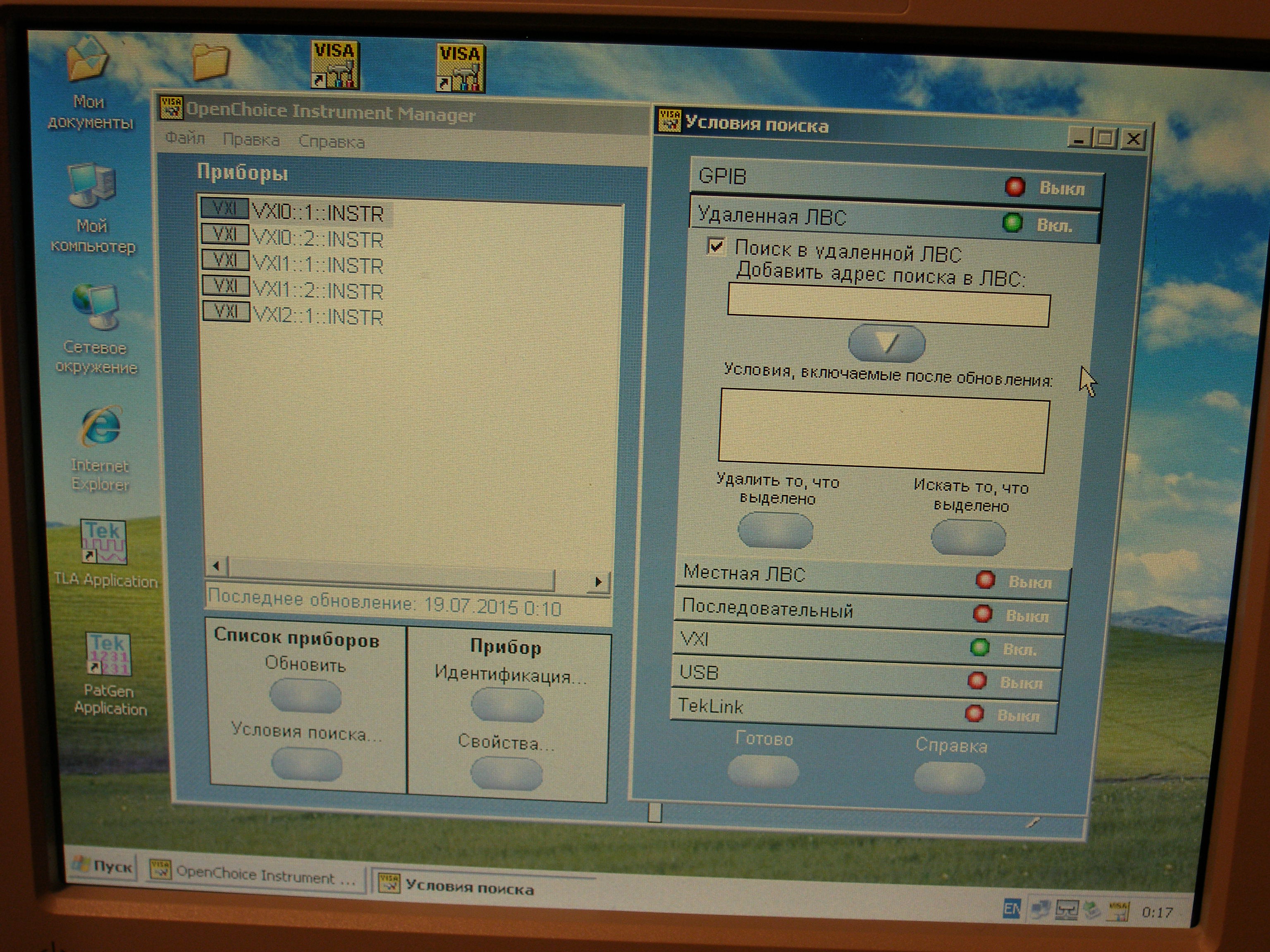

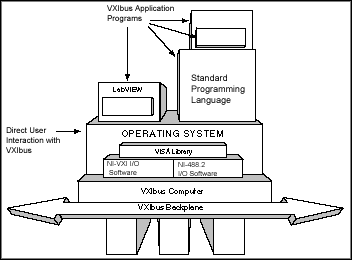

Посмотрите на структуру:

The VISA standard lays the foundation and provides a unified migration path for industry-wide software compatibility. One of the most notable benefits of VISA is its ability to significantly reduce the time and effort involved in programming different I/O interfaces. Instead of using a different API devoted to each interface bus, you can use the VISA API regardless of whether your system is controlled by GPIB, VXI, or a GPIB-VXI.

И на теквизу:

ua4yhz пишет: Да шины vxi не было.И не все приборы имеют на борту операционку, но управляются через лабвью по gpib или com порту.
Лабвью и позиционируется как программа для промышленной автоматизации производства.
А TLA714 снят с производства? Если снят, то список команд управления найти будет трудно.
Еще, всю лабвью на управляющий комп ставить не нужно, достаточно написанной вами програмки для управления и не болшого кусочка от дистрибьютива. (сейчас не вспомню какого, нужно покопаться в лабвью).

Давно снят, как и TLA715. Но некоторые модули, как TLA7AA, что с ним работают, не настолько давние.

Это касается управления. А как насчет математики, он умеет чего строить, рассчитывать?

Благодарю. Прикольная прожина, но я очень сомневаюсь, что она будет ладить с оборудованием за пределами списка, а тем более конкурирующей фирмы.
На самом деле свой последний TLA я продал пол года назад, зато сейчас подсел на Лекрои.
Вообще у каждого производителя есть свой фирменный набор примочек для дистанционного управления. И LeCroy не исключение: teledynelecroy.com/support/softwaredownl...id=106&mid=533&smid=
