Не мне не написать однозначно, максимум мои поделки на LPC1768 серводрайвер по STEP DIR для DC motora. И то больше похоже на поделку пионера, да и ПИД надо обкатывать на стенде которого нет , короче все сырое и не доделанное, к тому же последний раз брался за это 2 года назад, сейчас еще вспомнить надо.
with
Вопрос к вам, потому как вы имеете представление по ПЛИС.
Возможно ли реализовать на ПЛИС цифровой ФАПЧ, эдак на 10мгц

ZendX пишет: Не мне не написать однозначно, максимум мои поделки на LPC1768 серводрайвер по STEP DIR для DC motora. И то больше похоже на поделку пионера, да и ПИД надо обкатывать на стенде которого нет , короче все сырое и не доделанное, к тому же последний раз брался за это 2 года назад, сейчас еще вспомнить надо.
with
Вопрос к вам, потому как вы имеете представление по ПЛИС.
Возможно ли реализовать на ПЛИС цифровой ФАПЧ, эдак на 10мгц

Для видеодрайвера можно обойтись и более простым процом

Касательно ПЛИС - да возможно, любая цифровая эквилибристика, какая только может придти в голову

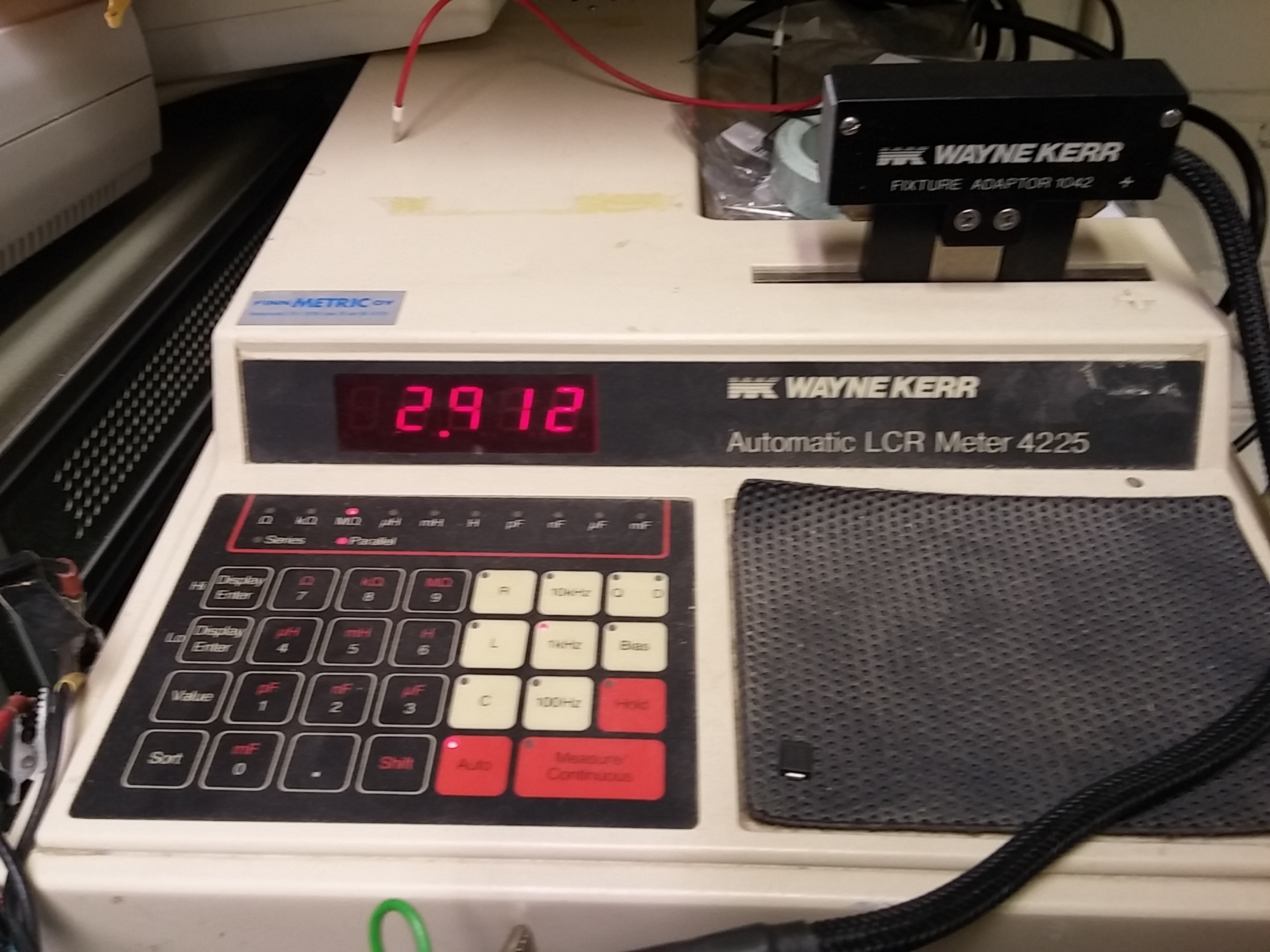

Мне на работе отдали старые приборы и.т.д

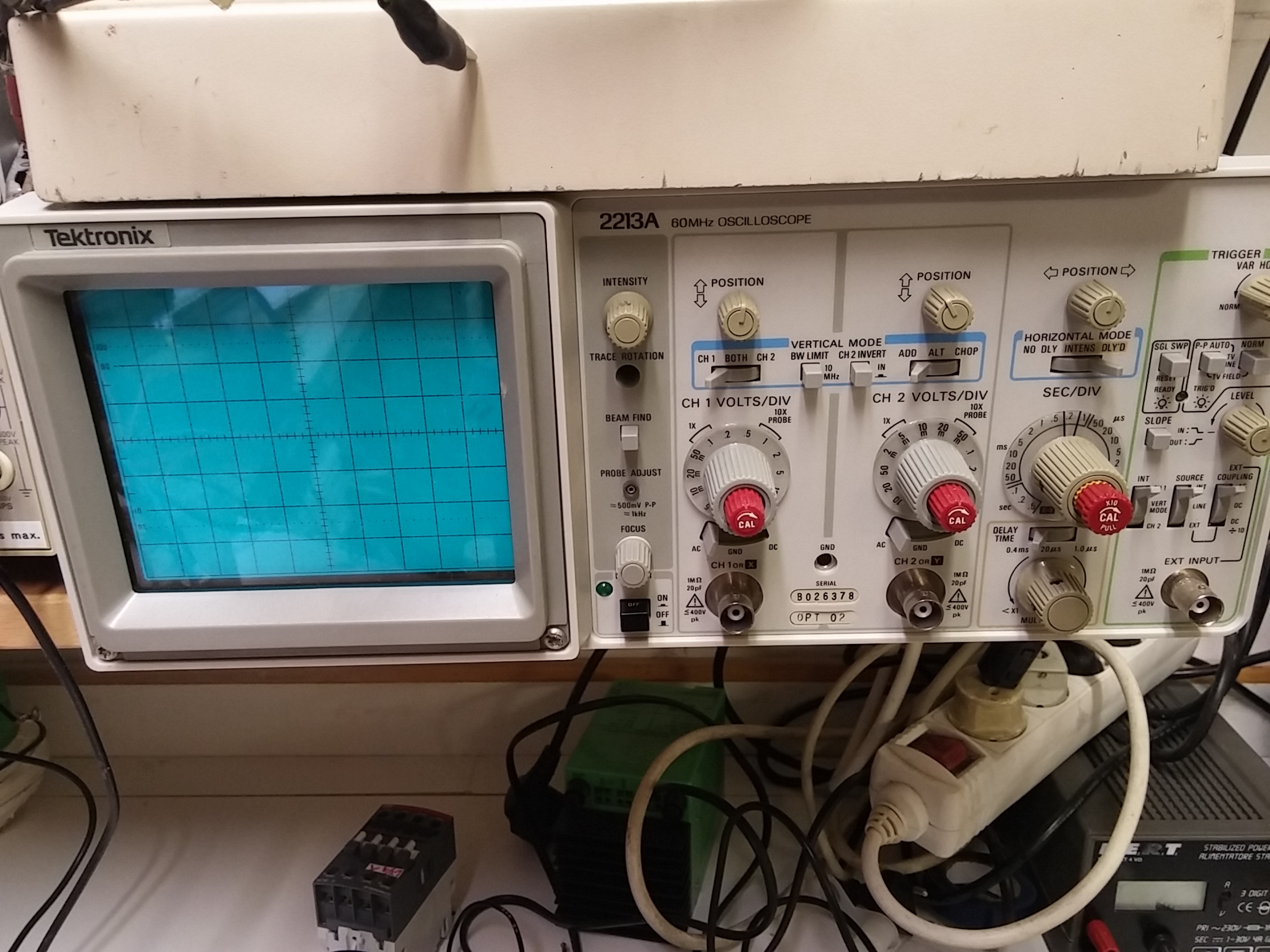

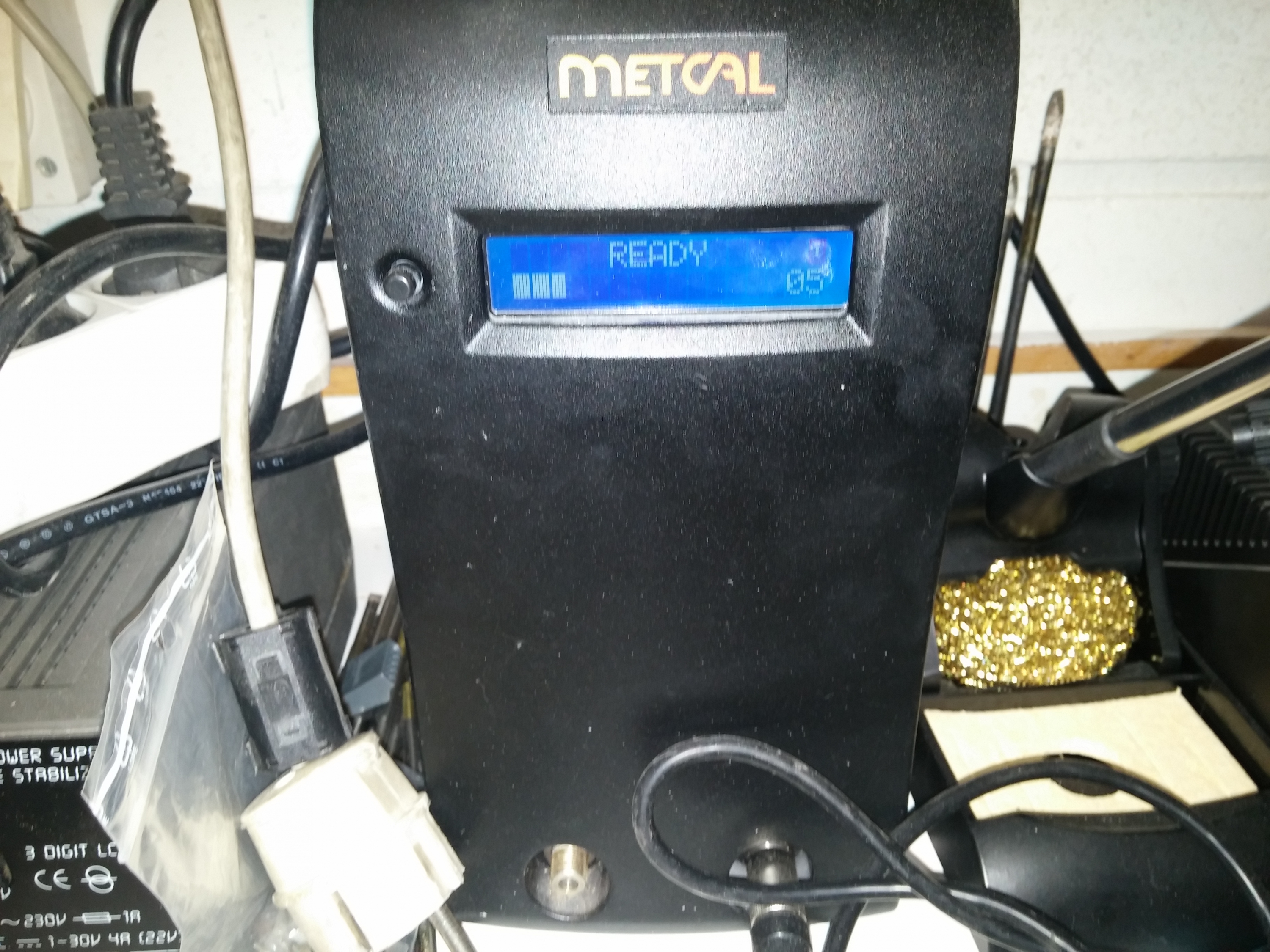

вот недавно взял на работе паяльную станцию

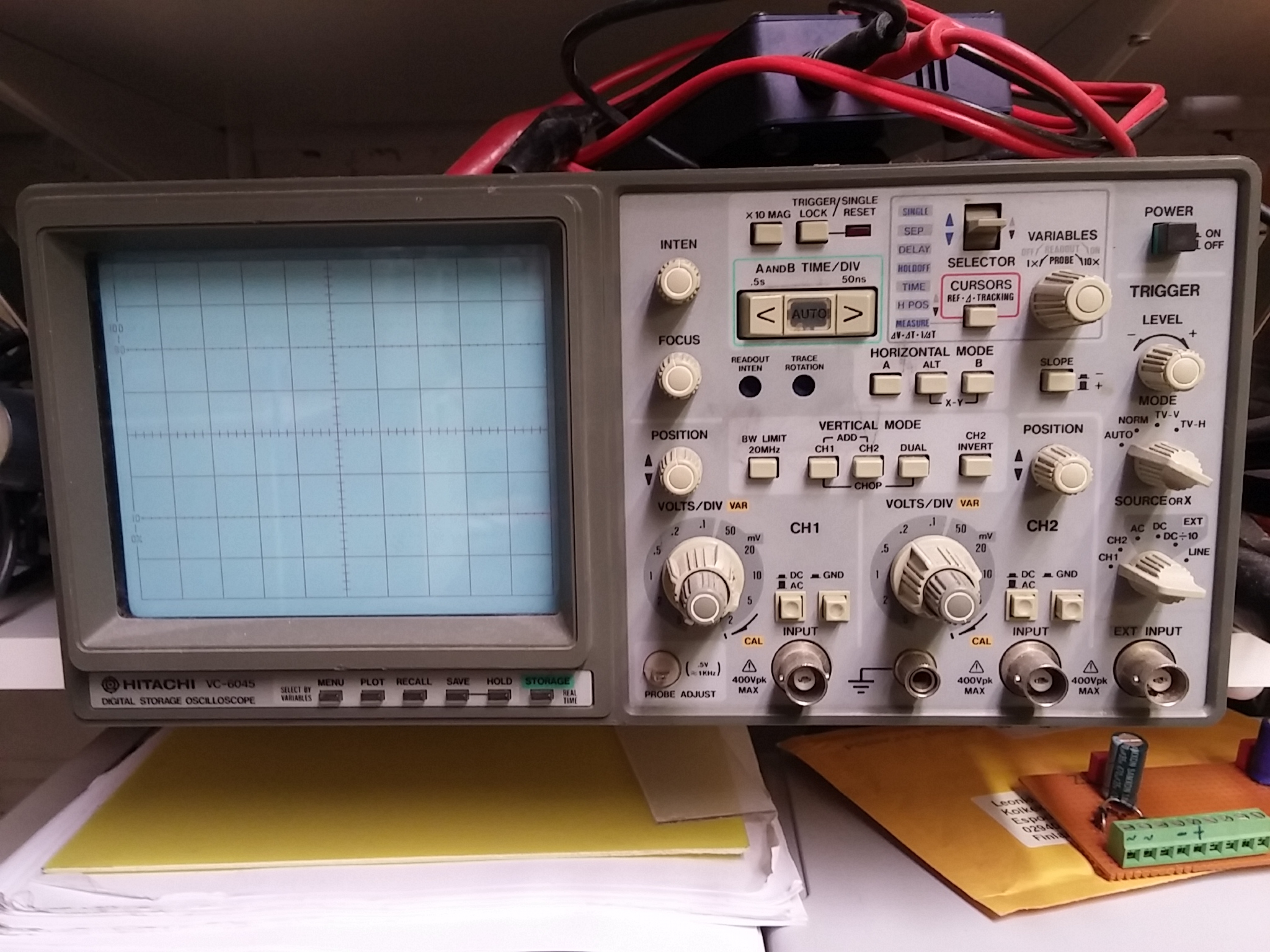

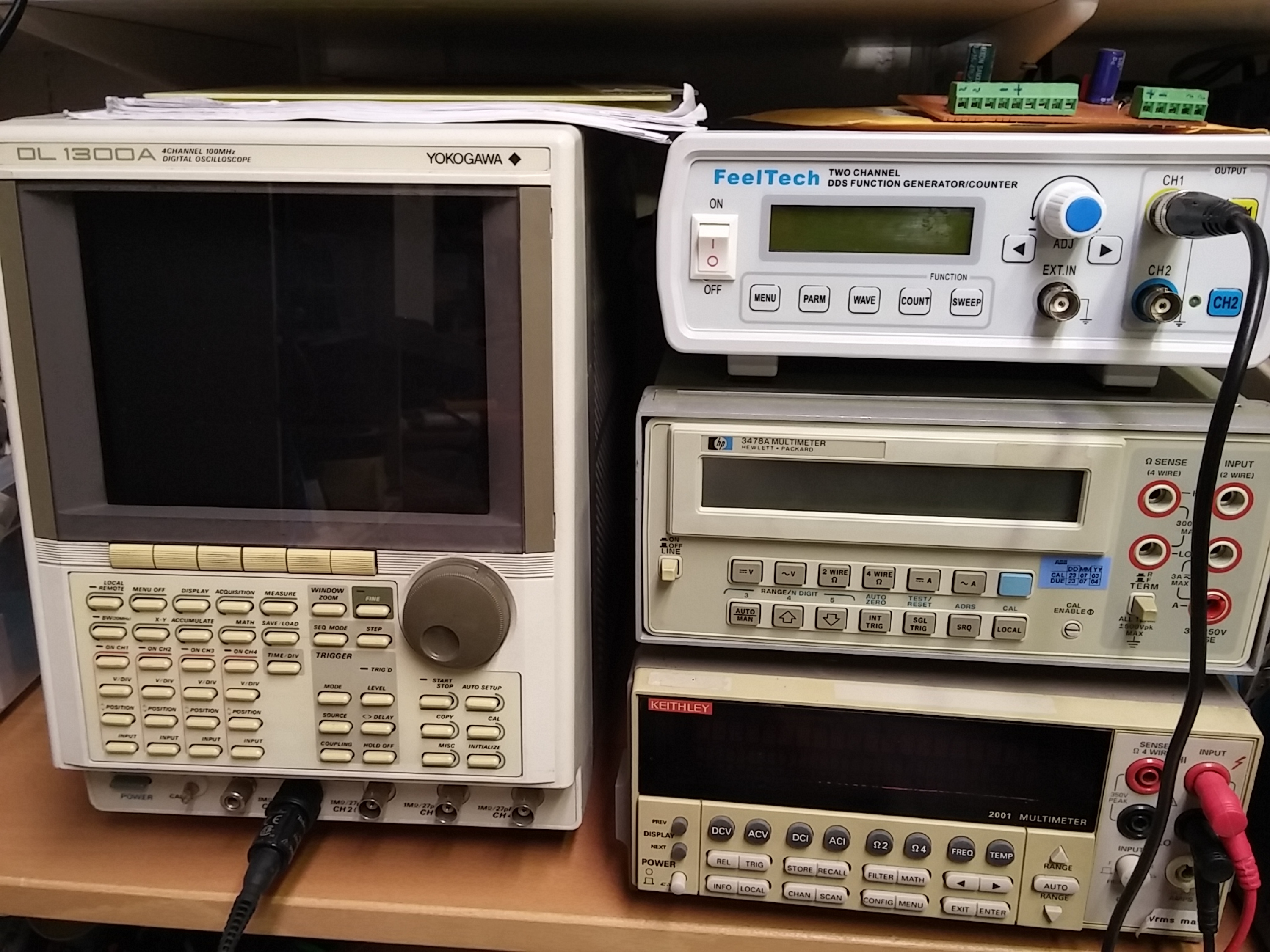

вот приборы

LeoFIN

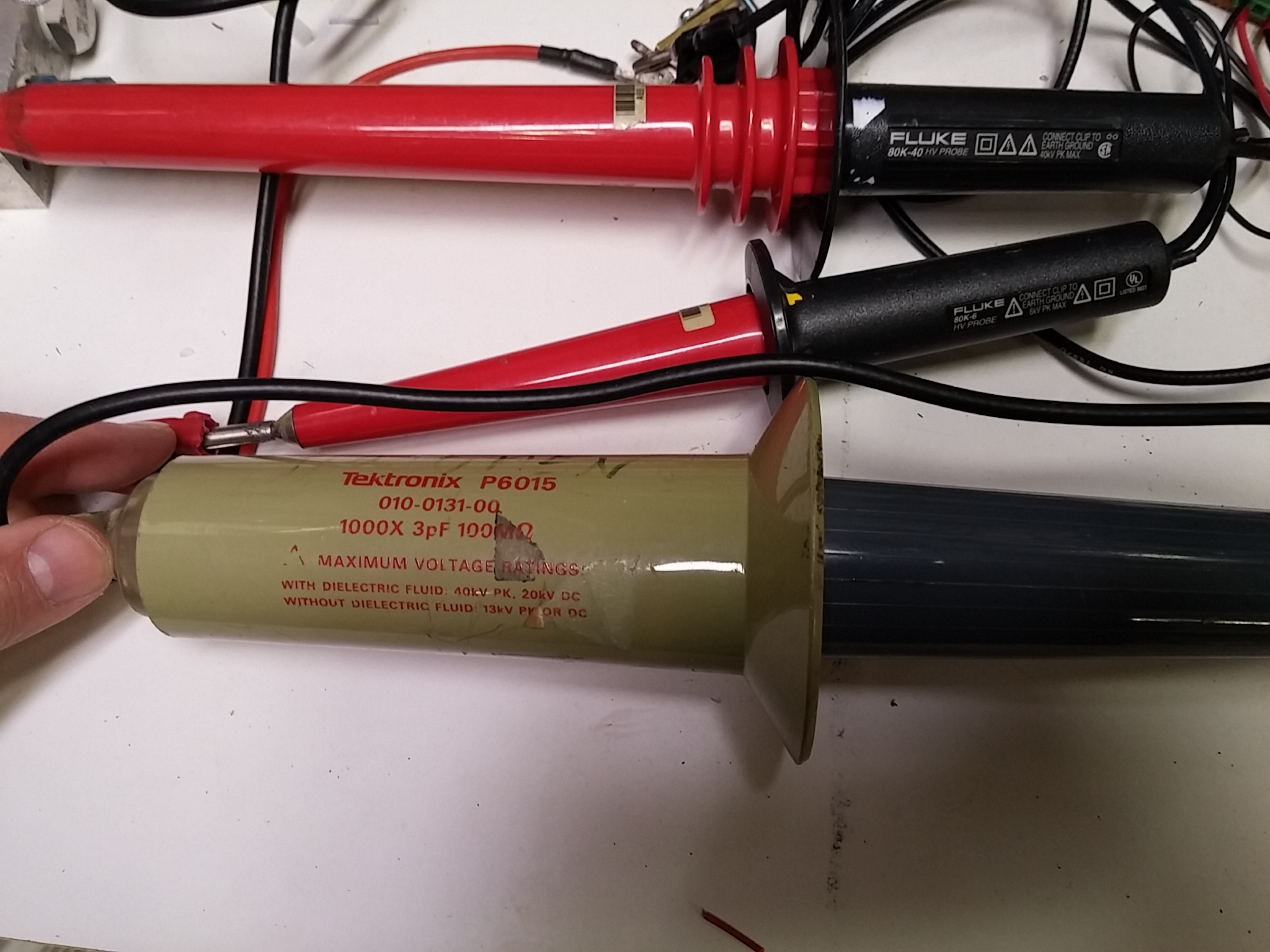

Щупы ВВ и мультиметр Keithley заслуживают особую ценность

ua4yhz
Если мое жмотство возьмет вверх ( не решусь пока покупать такой ИОН ), возможно напрошусь к вам на тарирование
Сколько кст шла посылка ?

Converter
Будет ли видео с новой игрушкой ?

Спасибо да мультмерами очень доволен еще мног щупов 1:10 и несколько 1:100 на 3- 4квт.

with пишет: Converter
Поздравляю с приобретением!
Действительно достойный аппарат, за которым последнее слово в споре о наносекундных импульсах
Надеюсь когда нить увидим что внутри
Шикарный аппарат .. , боюсь даже спрашивать - сколько ?

В настоящее время провел полную разборку на составляющие и обслуживание с чисткой от пыли. Заодно сделал фото. Пока, кажется, ничего не поломал . Фото выложу в ближайшее время.

Специально обученная метрологии мышь:

Невзирая на интеллигентное личико, внутри LECROY оказался монстриком еще тем.
Но к этому с самого начала как бы подготавливала одна из надписей на задней стенке:



Первое серьезное впечатление создает вид крупных вентиляторов после снятия крышки корпуса, вызывающих ассоциацию с какими-нибудь фанкойлами над крышей многоэтажки.



2 вентилятора 120 мм и один - 92 мм, повышенной производительности, установлены на подиумах на поролоновых подушках. Управление оборотами - динамическое.



По всему видно, что разработчики, мягко говоря, не очень старались сэкономить место.

Собственно конструкция прибора - трёхъярусная. Верхний ярус делят материнская плата стандартного PC-компьютера и вытяжка .
На среднем ярусе привольно разлегся монстрообразный блок питания.
Ну а "подвальное помещение" - там, как всегда, мраки .

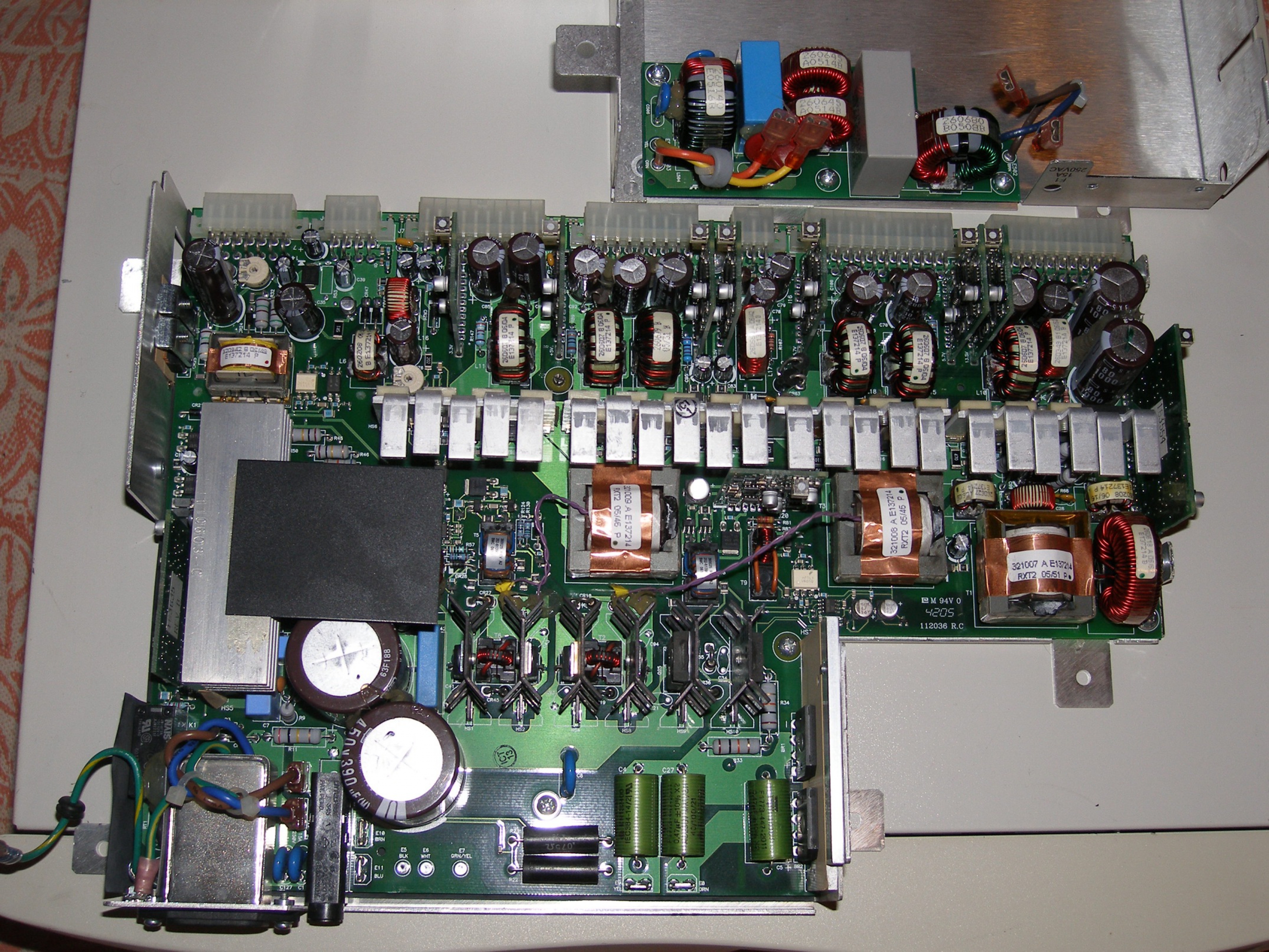

Блок питания. Его габариты по фото оценить, конечно, трудно. Могу лишь сказать, что когда я собрался отвезти его на работу, то в привычный пакет из продуктового магазина он не поместился.





Потребляет эта штука при работе по реальным замерам - 396 Ватт.

Все фото - высокого разрешения, открывайте в новом окне.
Продолжение следует.

Но самое сердце прибора - это плата захвата сигналов, находится в "цокольном этаже".
Монолитной печатной платы таких габаритов я, пожалуй, не встречал. Размеры сего чуда: 380х420 (мм). Т.е. практические такие же, как и сам прибор.











С контроллером на материнской плате этот блок сообщается при помощи 4-х 1-гигабитных линий (так сказано в литературе).
А в новейших моделях LeCroy это осуществляется посредством интерфейса 1-х PCI-E .

Радует, что система построена на открытой PC-платформе. Кажется, ничто не помешает мне заменить штатную материнскую плату Intel D865GLC на что-то более новое, содержащее пару PCI слотов. Это может быть даже платформа с 1155-сокетом. Естественно, видеовывод будет переделан под PCI-E карту. Главное, чтоб софт не возмутился. Но, похоже, ему без разницы. AGP - видеокарту вынул, но все отлично работает и на одном внешнем мониторе через встроенный в чипсет адаптер (включая тачскрин).

Еще одно наблюдение: несмотря на то, что материнская плата поддерживает DDR 400, а также двухканальный режим, изготовитель поставил только одну планку с DDR 266. На плате так же присутствуют 2 sata порта, но диск подключен по IDE.
CD-привод на DVD - уже заменил.

Постепенно осваиваю изделие.

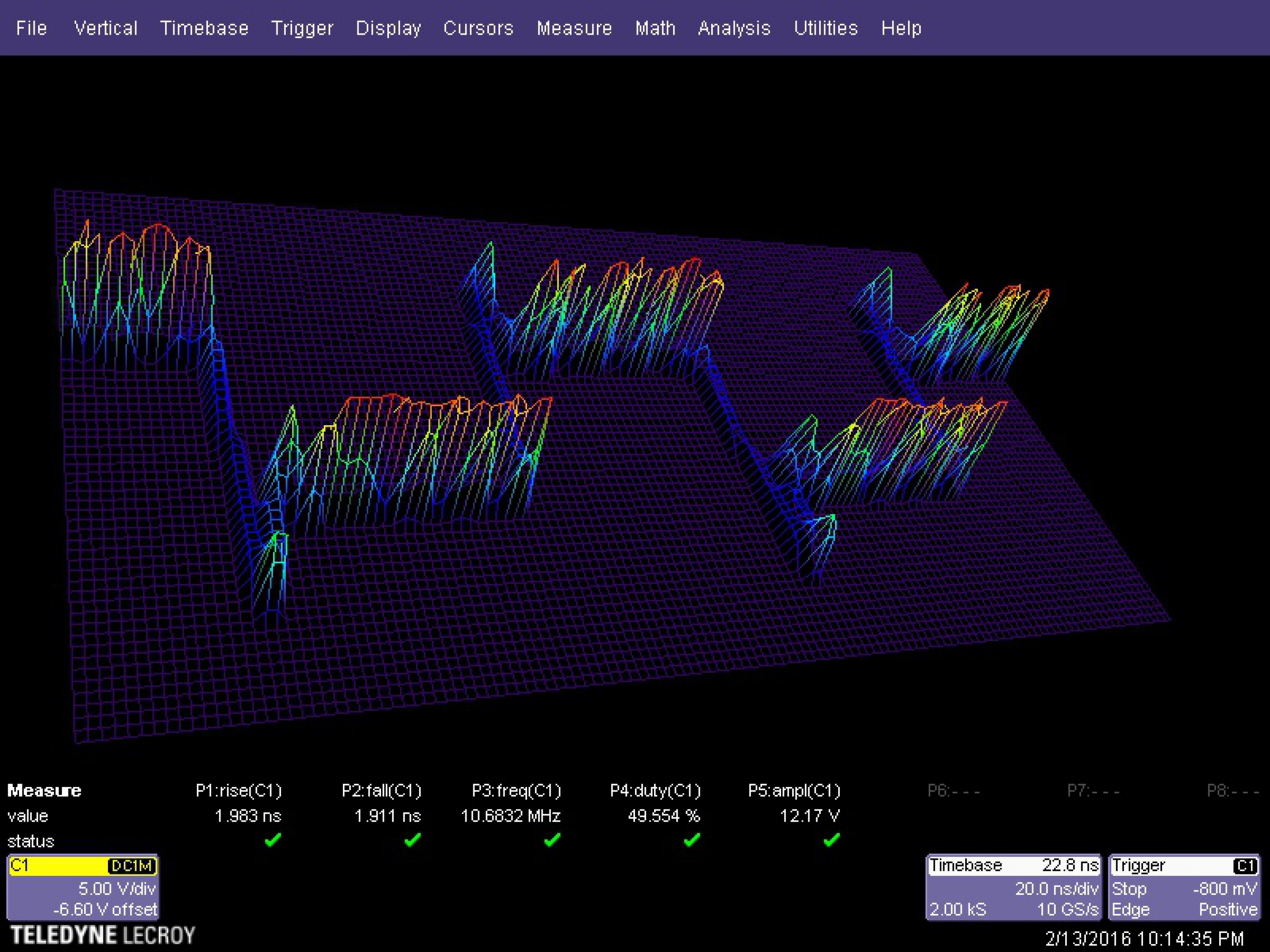

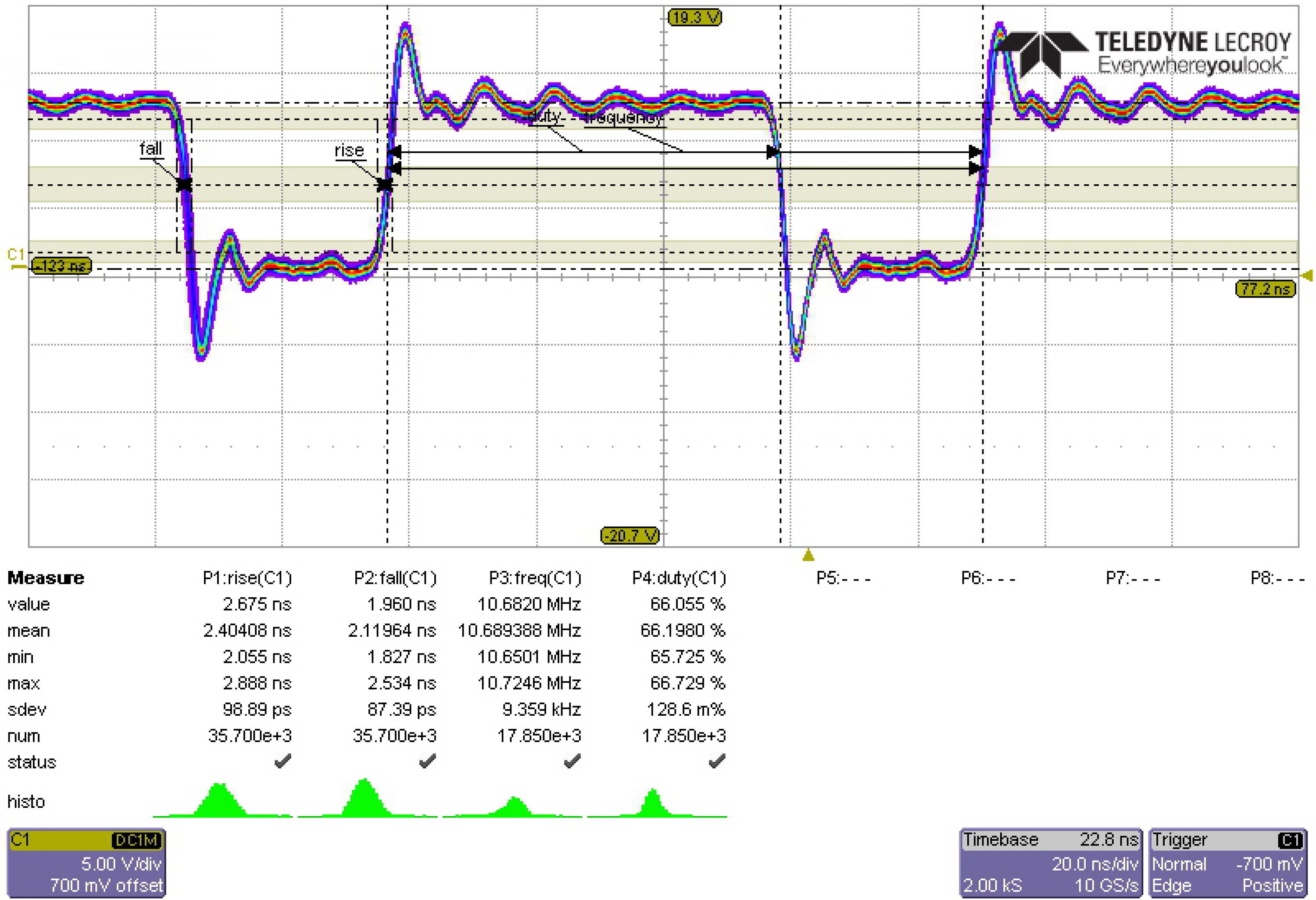

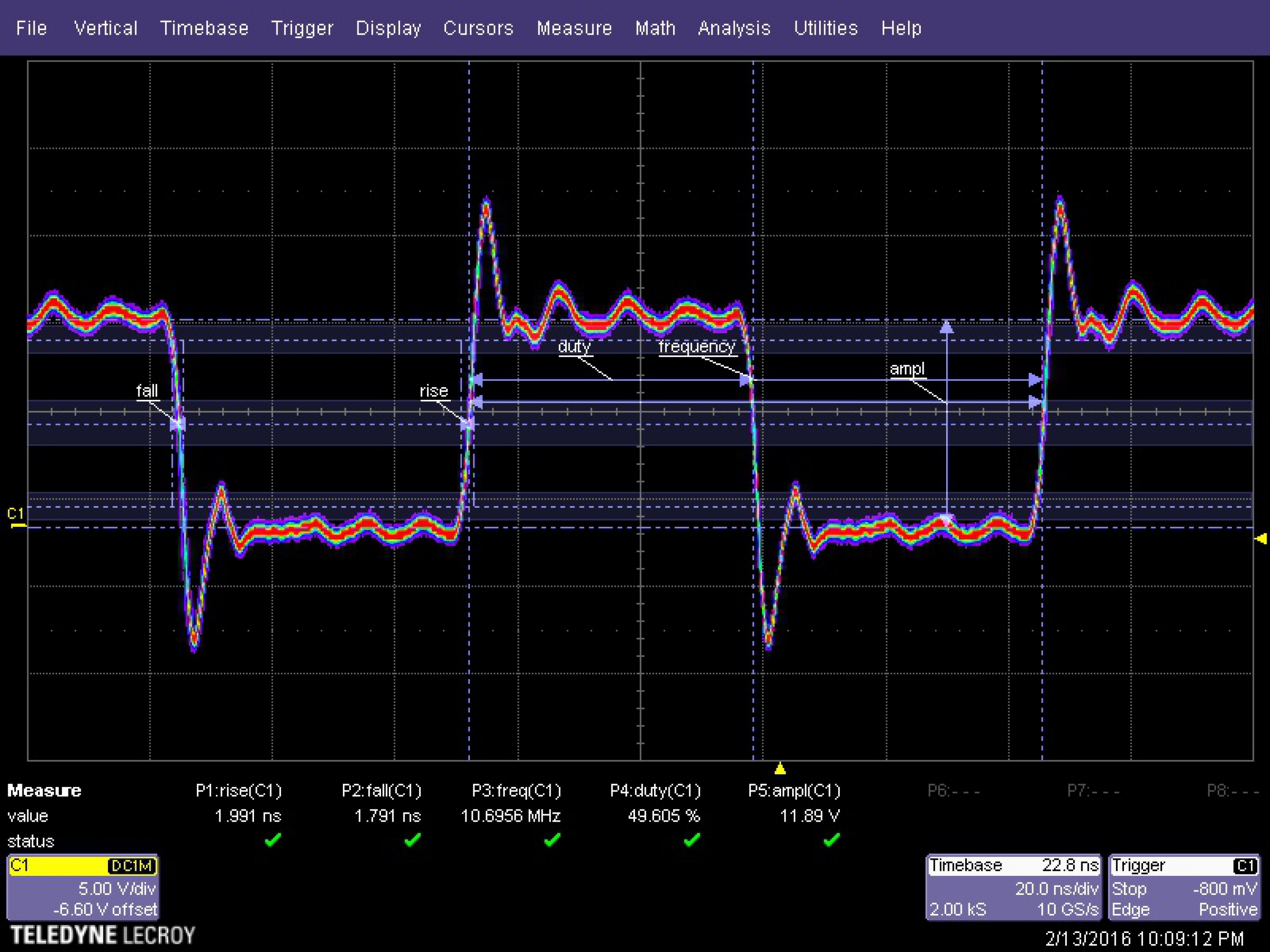

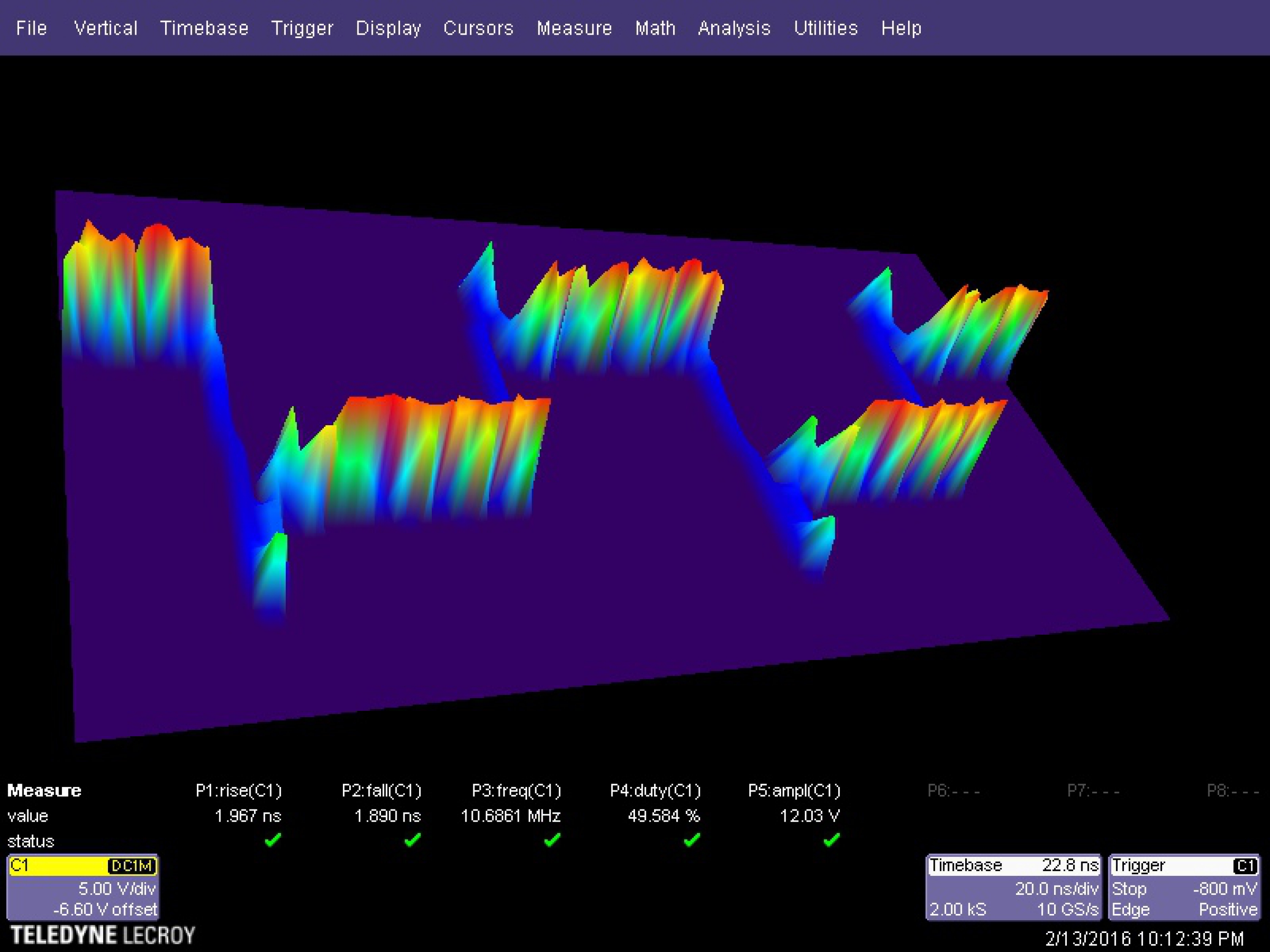

Подключил LeCroy к выходу драйвера мосфета (кстати обратите внимание на фронты и период).

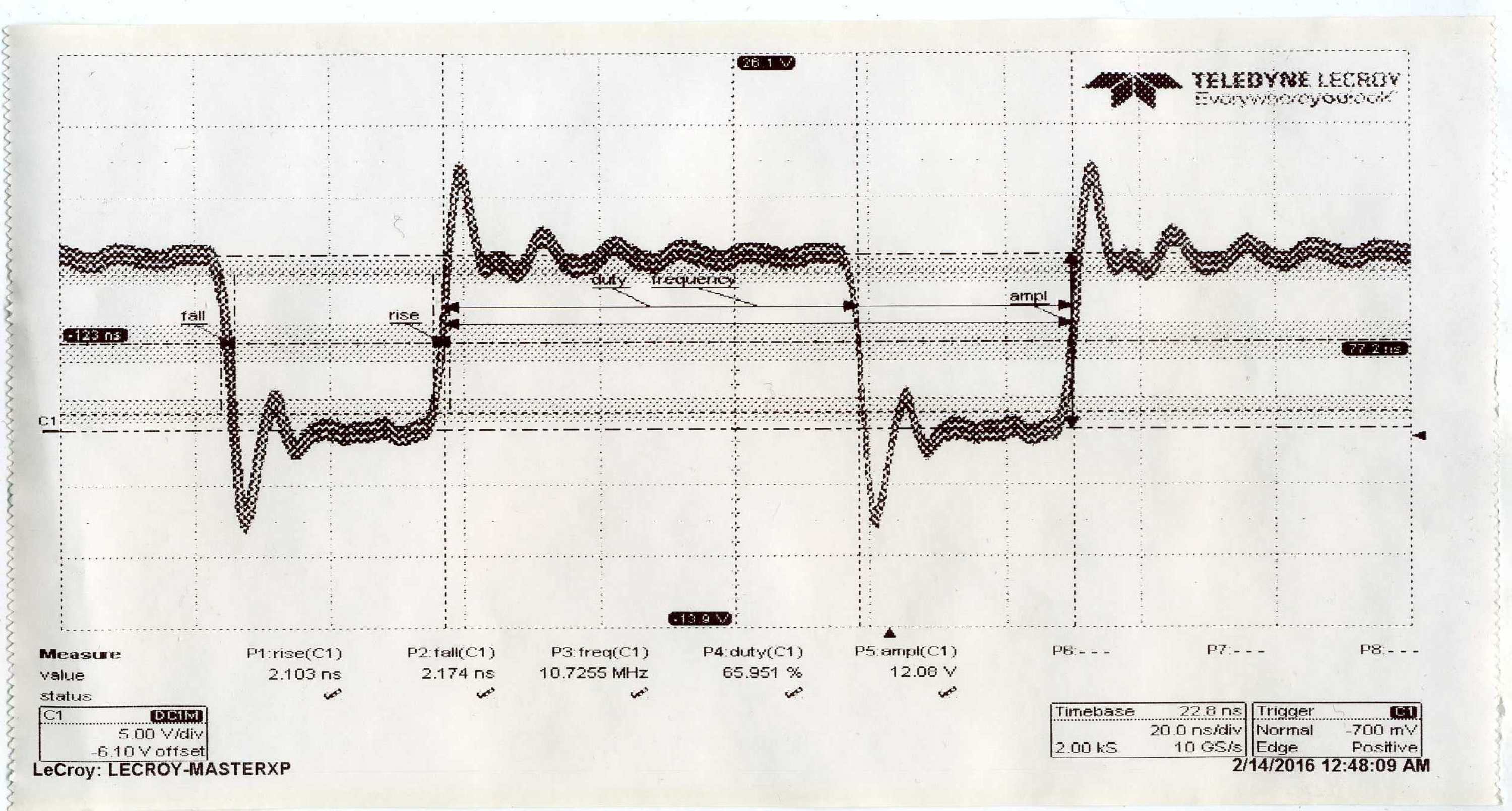

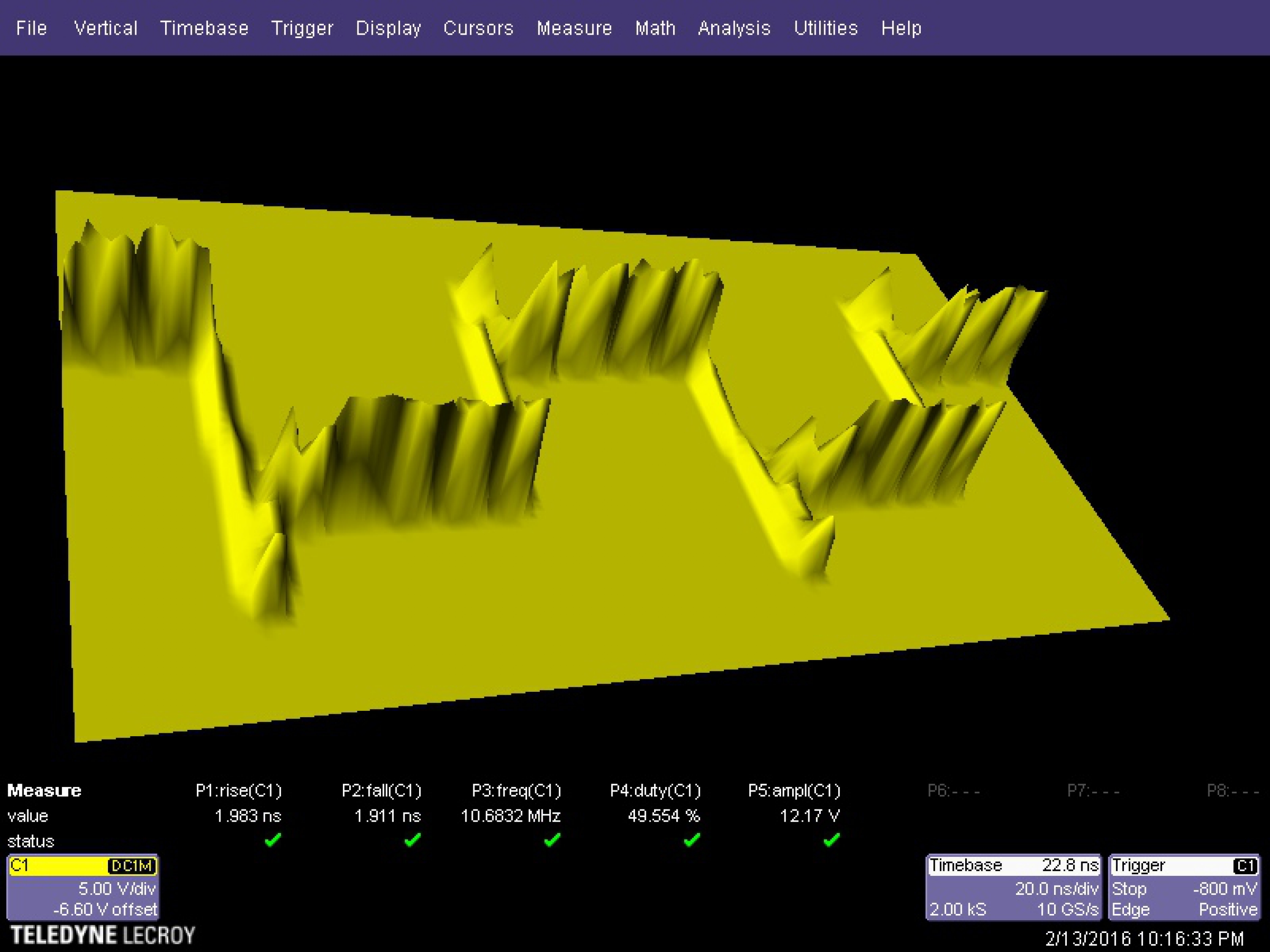

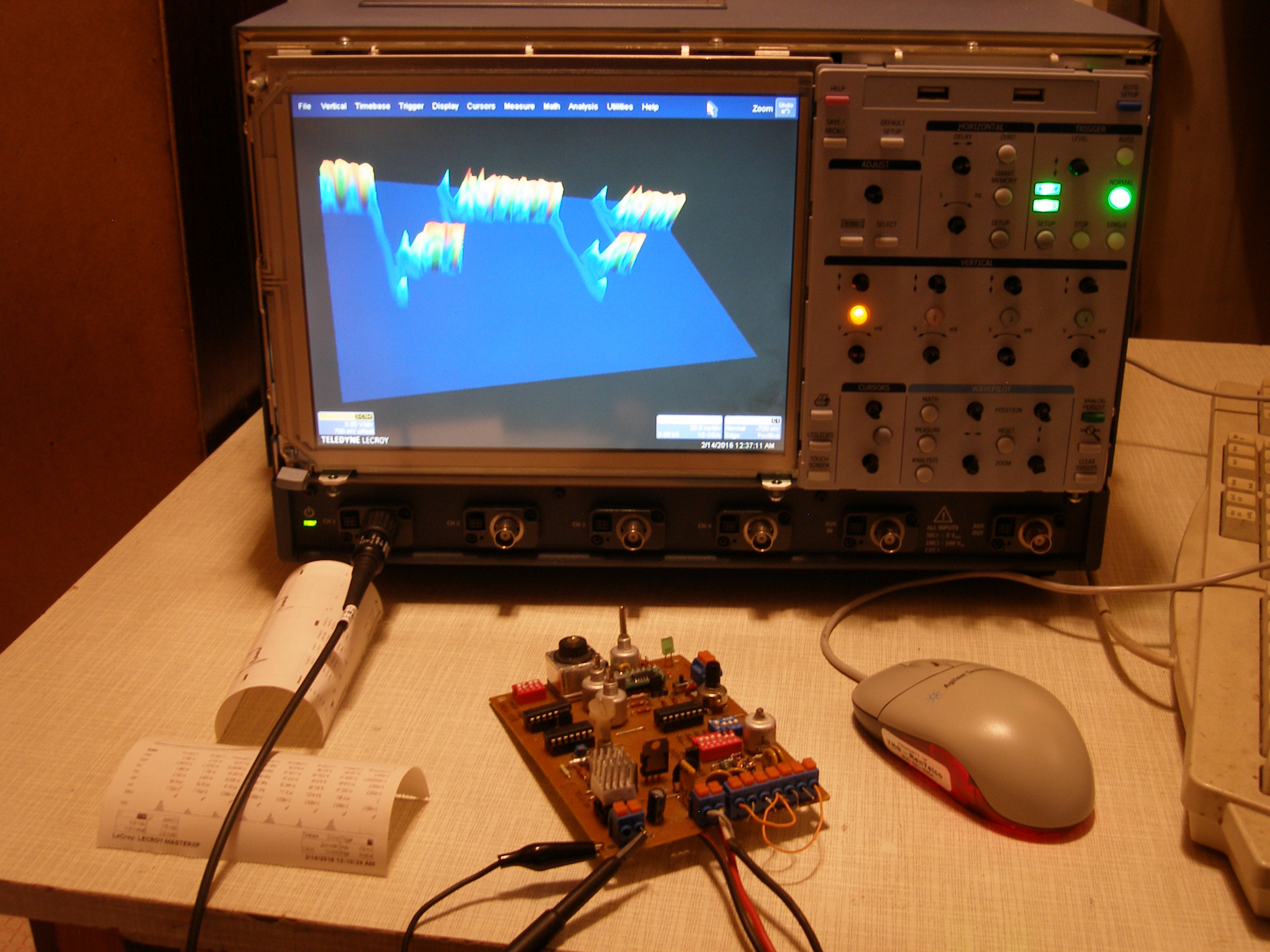

Пробую прибор в разных режимах.
