К сожалению - да. Выводить можно только скриншоты либо записывать видео в аналоговом виде ( через тв-тюнер ).Converter пишет: Но цифрового вывода я там не вижу (окромя скриншота)? Стало быть fft, Матлаб и иже с ним проходят мимо?
Как вы понимаете - это немного другая концепция... но я уверен ..её можно было бы вывести на новый цифровой уровень .. возможно такое уже и сделали, правда на сайте Iwatsu инфы на этот счет нет.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Кстати, вы не занимались вопросом конвертации RGB-сигнала ЭЛТ в формат vga-совместимый?
Здесь команда занимается продажей комплектов для замены ЭЛТ в измерительной технике: simmconnlabscom.ipage.com/store/index.html
p.s. Стащил платную книгу Дьяконова и залил на обменник. Качайте, пока не удалили
![:) :)](/media/kunena/emoticons/smile.png)
Обзор по современным цифровикам см. со 106 стр.
СКАЧАТЬ
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я знаю. Но за такие деньги я лучше пешком постоюua4yhz пишет: На ebay они тоже продают: клац
![:) :)](/media/kunena/emoticons/smile.png)

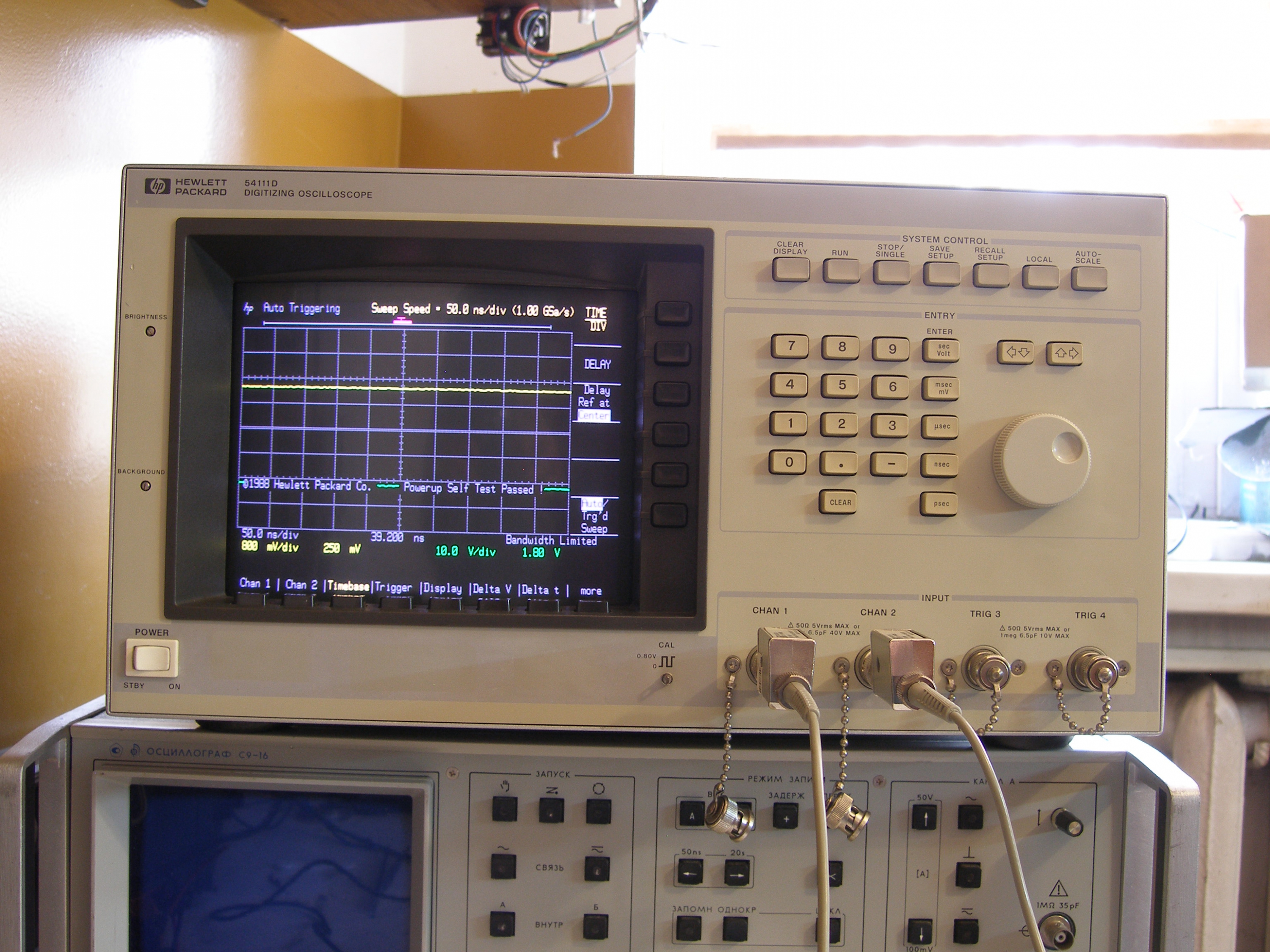

Это нужно бы было разработать самостоятельно, или, в крайнем случае купить один и скопировать. Кто в этом спец? Никто не хочет подключиться? Сейчас в ходу и в продаже множество неплохой техники с громоздкими и севшими ЭЛТ-трубками. Даже лично у меня было 2 таких осцилла, по которым замена ЭЛТ-дисплея просто сохнет (речь, естественно, идет о цифровой технике):
Цветные Tektronix TDS - я считаю самой удачной и популярной серией. Много этих приборов продают по демпингу только из-за севших дисплеев. Лерои цветные цифровые - также претенденты на замену трубок.
EnergyStar - симпатичный прибор. Модель то как называется?
В вложении мануал по замене дисплея Tektronix TDS
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Converter пишет: Я знаю. Но за такие деньги я лучше пешком постою
Это нужно бы было разработать самостоятельно, или, в крайнем случае купить один и скопировать. Кто в этом спец? Никто не хочет подключиться? Сейчас в ходу и в продаже множество неплохой техники с громоздкими и севшими ЭЛТ-трубками. Даже лично у меня было 2 таких осцилла, по которым замена ЭЛТ-дисплея просто сохнет (речь, естественно, идет о цифровой технике):
Ничего сложно в реализации такого драйвера нет.

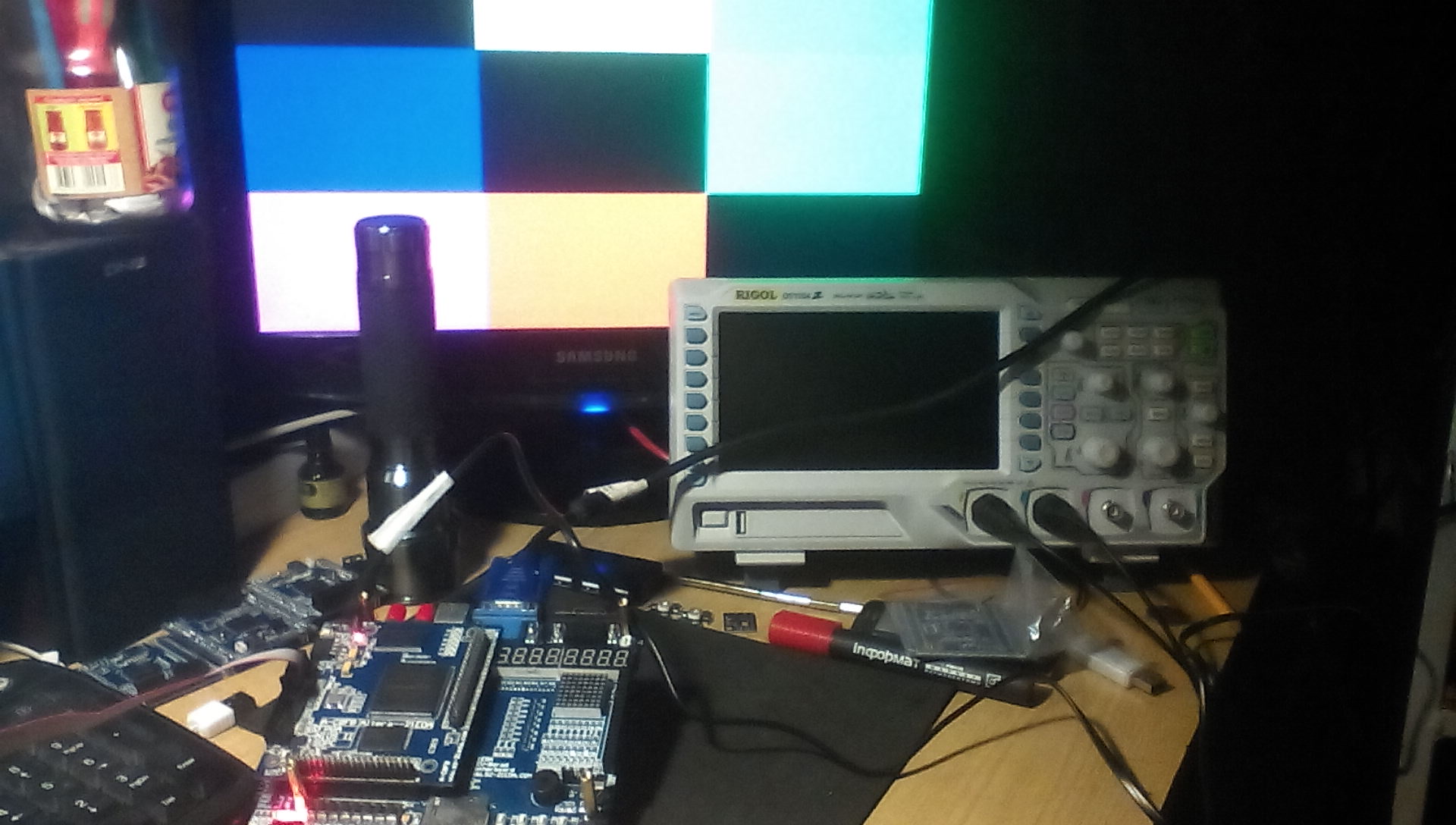

К примеру мне, как начинающему в ПЛИС уже удалось написать VGA драйвер на ПЛИС. Фактически могу использовать теперь любой моник для своих поделок. Нет ничего сложно сделать реверс-инженеринг .. и RGB +HS,VS перегонять обратно в цифровой вид. Все упирается в количество цветов и разрешение. Если 8 битной цветовой гаммы достаточно - тогда можно обойтись матрицей R/2R и не применяя АЦП - напрямую гнать сигнал в проц - а с него уже формировать картинку для LCD. Ток это хозяйство будет жестко привязываться к конкретному LCD.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

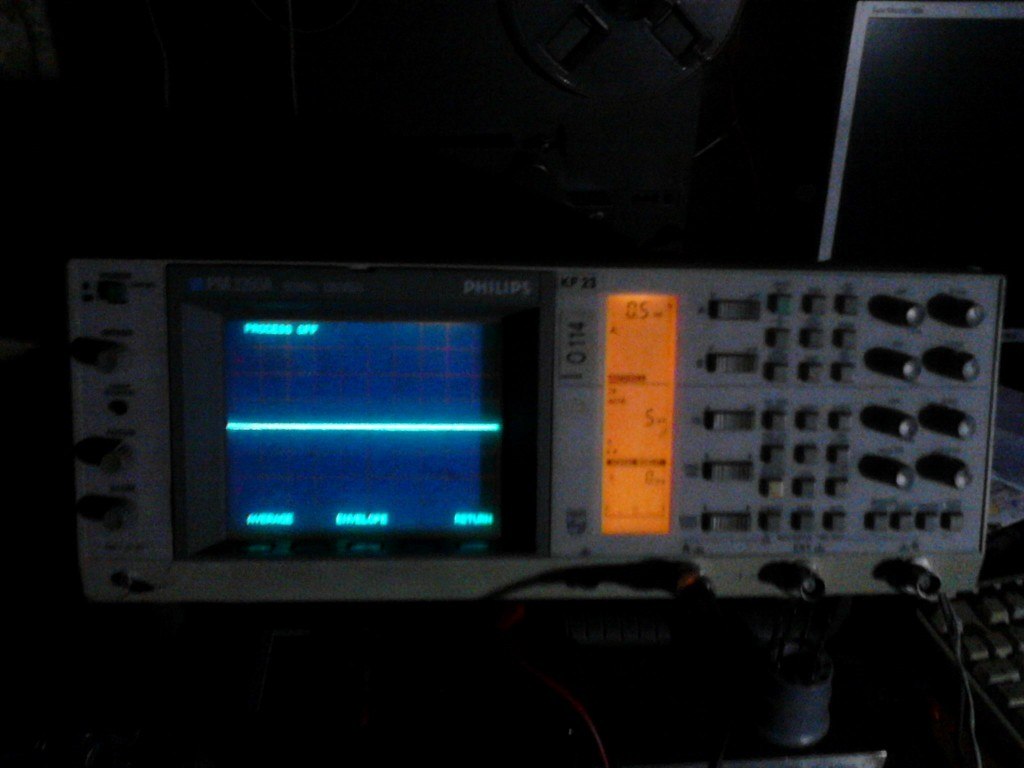

Не уверен, но там обозначено подключение аналогового плоттера.EnergyStar пишет: А это мое чудо-юдо, у него цифра выводится на элт, а также есть аналоговый режим, на задней панели имеется разъем,
Похожий как СОМ порт у компа последовательный RS232, видимо для вывода графики, но вот как им пользоваться,
кто подскажет?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Converter пишет: Не пойму, почему оно должно привязываться к конкретному LCD? Разве у матриц с одинаковой шиной не стандартизованный формат данных?
ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]
Вложение не найдено
По правде говоря, я еще не вникал в спецификации, нужно будет разобраться, чем отличается аналоговый VGA от аналогового сигнала на входе CRT. Может можно воспользоваться какими-нибудь серийными модулями.
Мне показалось, вы Rigol прикупили? Если так, то поздравляю. В начале года у вас, кажется, только монохромный Tek был.
Каждому разрешению и частоте обновления соответствует своя временная диаграмма. Если использовать LCD панель без драйвера ( как на то делается во всех ослах ) .. тогда в lcd необходимо будет пускать данные уже в приготовленном виде по его собственной временной диаграмме, иначе оно не будет работать.

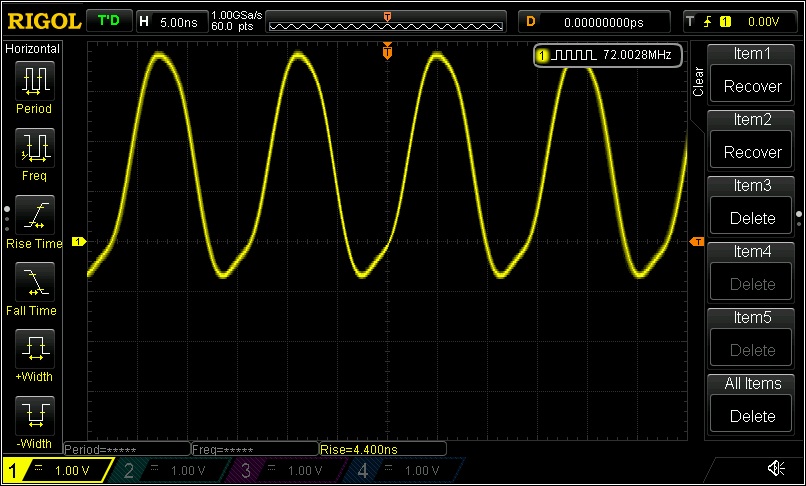

По поводу нового ослика - да купил недавно. Для повседневной работы - идеальный вариант, учитывая фарш на борту ... и даже DPO ( аналог ). Маленький, шустрый .. потребление всего 30 Вт! + позволяет работать с ним по лану, я доволен
![:) :)](/media/kunena/emoticons/smile.png)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Converter пишет: Понятно, а разве платы стандартных скаллеров с аналоговым вводом не имеют таких прошивок?
2. Я и сам подумываю доукомплектовать лабораторию маленьким переносным ослом для несложных задач.
Правильно подумываете, маленьким ослом нааамного удобнее пользоваться, чем этими гробами. . потребляющими по 300Вт ...
А мне вот покою не дают мыслишки ... взять какую нить старушку, типо моего TDS или аналогичное, оставить АЦП и аттенюатор, а остальное перебрать, на новые мозги. Они все 8-битные эти ослы, система команд у них тоже простая.
Вот это была бы вещь ... да и хорошая тренировка для ума.
К примеру мой TDS 540B дает 2ГГс выборки, при этом в качестве памяти используется SRAM память на 8Кб, с предельной частотой работы - 100МГц. При этом в режиме InstaVu осел может выкидывать до 150 000 обновлений в сек (не плохо даже по нынешним меркам). Для обеспечения 2ГГс при такой медленной памяти - используется здоровенный демультиплексор, который последовательно раскидывает инфу по банкам памяти, а потом это все разом читается. В качестве ЦП используется старенький мотороловский 8битный процик с частотой работы около 40 МГц - на сегодня легко заменяется любым копееЩным контроллером.
В общем, как то так .. .надо бы только подопытного найти
![:dry: :dry:](/media/kunena/emoticons/ermm.png)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Недавно упустил вариант покупки TDS784D за $360, был немного помят корпус и скорей всего просто разгерметизирована труба. Пока торговался кто-то купил
![:) :)](/media/kunena/emoticons/smile.png)
А донора для корпуса с целой цветной трубой и прочим можно купить за $125. Кстати вы знаете, что все эти серии легко перепрограммируются на старшие модели? Кажется, даже в цвет переделать не очень сложно. Здесь об этом:
ОБСУЖДЕНИЕ
Загрузил схемы на TDS520B, качайте если нужно: СКАЧАТЬ

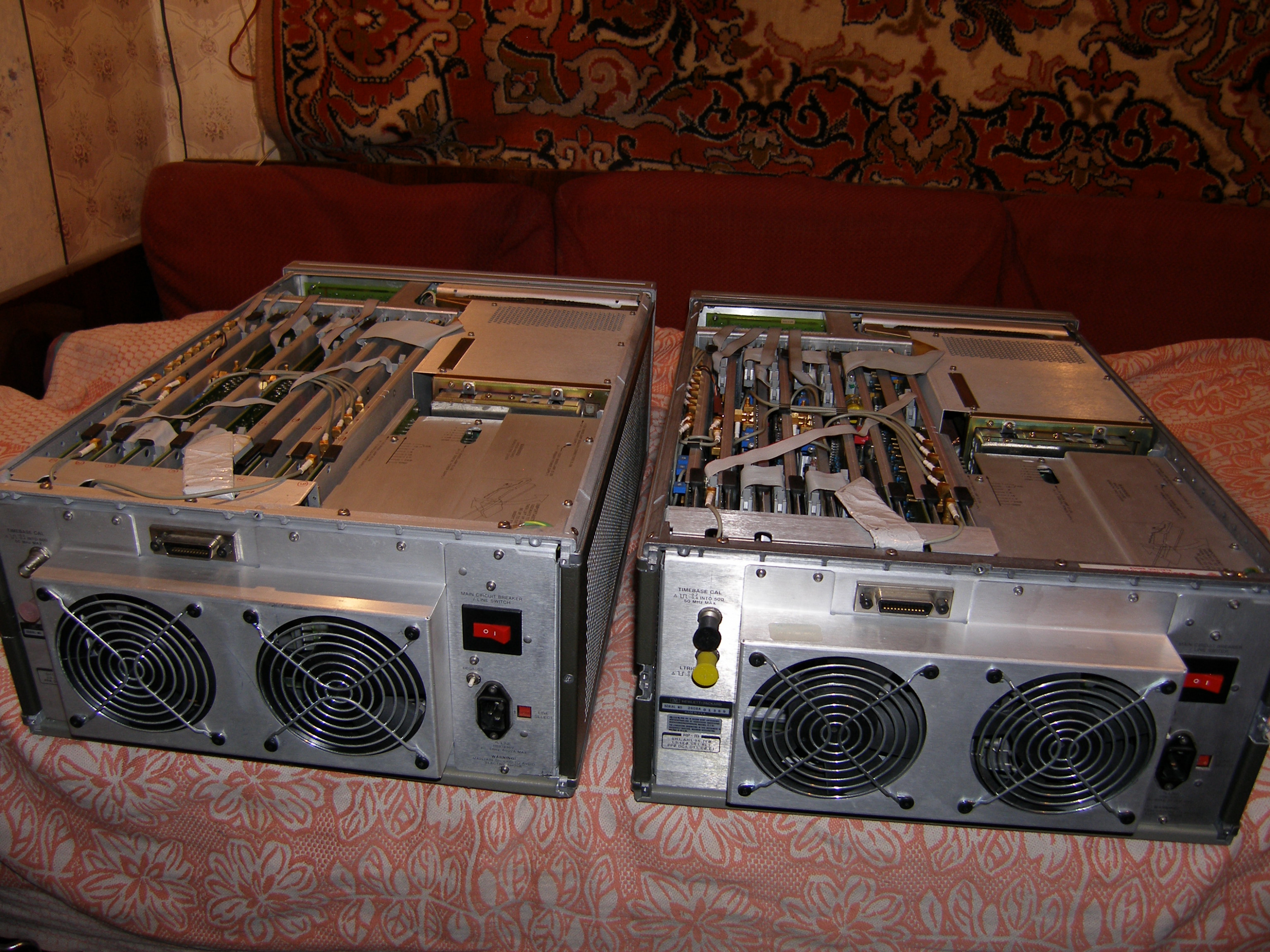

Интересно, в моих модулях-кирпичах узел входных усилителей, и АЦП похоже, унифицирован с осциллографами TDS, а остальная часть - отличается.
Подозреваю, схема взаимствована с TDS6хх серии, быстрая память с максимальной глубиной в 15К и 5GS/s в каждом канале напоминает TDS684.
Ради этих 4 керамических шоколадок намедни заказал себе нерабочий модуль TVS641A за $75 - это дешевле, чем покупать их поштучно. Лишними не будут, входной усилитель - это самая уязвимая часть прибора.
В одном моем модуле TLA7D1 один из входов неисправен. А в другом модуле - TLA7E2 во всех каналах идет дикий шум на треть шкалы по амплитуде, который совсем не зависит от установки чувствительности, а только от выбранной частоты дискретизации. Причем в нем наблюдается составляющая с постоянной частотой несколько сотен мГц. Из-за чего это может быть? Я еще вплотную не исследовал эту проблему, сейчас нет мейнфрейма.
