Инвертор синус 50 Гц своими руками

silser пишет: Всем салют! Собрал DC-DC 48-360в, подаю силовое, включаю пуск управления - сгорает предохранитель в дежурке,
если питать дежурку от лабораторного БП - все работает. Запитываю дежурку опять от АКБ, но через низкоомный 5ваттный резистор - работает, но греется резистор. Ток потребления дежурки всего 80мА, предохранитель 1А (и 2А тоже горит). Дежурка - обратноход. Помогите кто может!

Дежурка - обратноход... в этом вся проблема. дежурный режим надо создавать БЕЗ преобразователя. Токи, которые получаются после преобразователя всегда конфликтуют с источником - нагрев резистора явное подтверждение. Выход из этого только через устранение обратноходового преобразователя, надо искать другие пути решения задачи .....
Для устранения такого рода конфликта даже оптопара стоит....

С чего бы им конфликтовать? АКБ 12в. а дежурку надо питать 15в. Как без преобразования? Оптика для гальванической развязки. Может зазора нет в трансе и он насыщается.
Попробуйте откинуть нагрузку от обратнохода и вместо неё резистор чтобы ток расчётный был 100мА. Если опять будет гореть предохранитель дело точно в обратноходе. И пощупайте сердечник на нагрев пока через 5вт. резистор работает. Может насыщение.

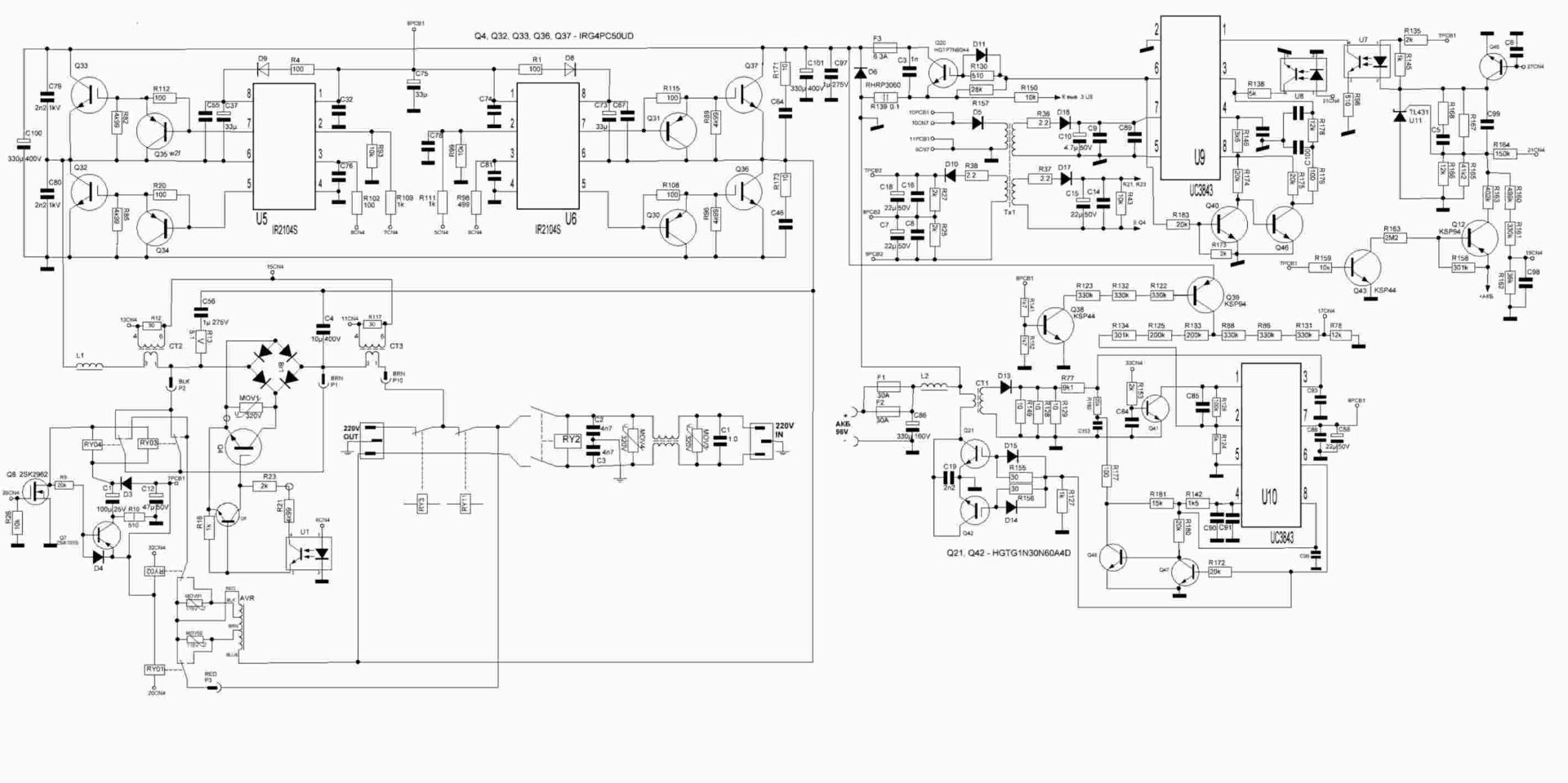

Вот рабочая схема.

Так купи у китайцев повышайку и не парься из-за 80 мА:
€ 0,07 91%СКИДКА | 1 шт., повышающий преобразователь постоянного тока MT3608...
a.aliexpress.com/_9gUJUn

А печатка есть graffaw?

Добрый день.
Подскажите, пожалуйста, с таким вопросом.
Собрала инвертор на 8025 и шунтах 0,05ом ,при использовании 2 лампочек на 100вт,все работает отлично.
Но при подключении фена на 1,5квт включается и сразу выключается мигая светодиодом, как превышение тока.

Начала читать даташит, а там странное написано.
В одном пункте про ограничение тока написано:

EG8025 has over current protection function. When AC continuous output current is greater than 5A, the red LED on pin 26(LEDR) starts to blink indicating. When AC continuous output current is greater than 5.5A for 60 seconds, the output will be turned off and outputs red LED indicating. User can read the over current status indication through the UART serial ports

Т.е больше 5,5a или 1,3квт выключается.

А в другом пункте про обратную связь по току уже пишут:
The internal current loop of EG8025 sets the maximum saturation current value. The maximum saturation current value is Imax=3000mV/9.5/Rs. For example, when Rs is 0.01Ω, maximum current Imax=3000mV/9.5/0.01Ω=31.5A can be obtained. Here 0.01Ω(Rs) is more suitable for 1.5KW inverter applications. For different power watts inverter applications, the shunt resistance can be changed according to above formula.

А тут уже пишут применение 1,5квт и не понятно, как ток 31,5а при 230в, выходит 1.5квт.

graffaw Все верно. У меня шунты стоят 0.005ом по 2шт. 4000Вт.

Ты попутал. У меня все прекрасно работает.

Спасибо большое всем за помощь. Теперь поняла.

Помогите понять назначение дросселя в ИБП Ippon Smart Winner 3000 (72 вольта батареи, 2700 Вт, синус).
У него 3 вывода. Синий-красный индуктивность 8 Гн, черный-синий 15 Гн, других обмоток нет. Не могу понять зачем он тут, стальной на высокой частоте работать не может, а ИБП по ВЧ схеме. Не уж-то на низкой частоте повышает с 72в до 350+ чтобы дальше нарезать синус? Какая предельная частота стального дросселя, чтобы не было огромных потерь на токи Фуко и перемагничивание? 400 Гц?
