Инвертор синус 50 Гц своими руками

Tjalex пишет: Выше писал, в затворе 10 Ом, на истоке 10кОм, в схеме ошибка, по умолчанию программа поставила 1к.
Диод FR104.

А зачем тебе мостовая схема? Почему не собрать на 494й и 4426(4427) ? Обратная связь обязательно тебе нужна? Если бы собирал на 494 + 4426 и на тороидалном трансформаторе, я мог бы помочь и транс рассчитать под определенную частоту осциллятора и все остальное. На выходе 494й тоже фронт завален?

На пуш-пул надо транзюки вольт 150-200, в наличии много IRF3808. На TL-ке все норм.Произвел небольшой эксперимент: собрал простую схемку зарядки затвора через резюк 10 Ом кнопкой, и осциллом в ждущем режиме посмотрел, за сколько времени реально можно зарядить этот самый затвор. Так что выше ж...пы не подпрыгнешь! Синий луч на затворе, желтый на питании.

Сколько не делал DC-DC преобразователей двухтактных, никогда не было заваленных фронтов. И почти всегда собирал на 494й и 4426 на трансе со средней точкой. Питал от 12в. аккумулятора.

Есть смысл попробовать запитать схему управления от отдельного источника питания. И поставить по питанию больше пленочных кондеев , на каждую микросхему.

Всем привет. Усилил драйвера. В процессе из-за маленькой площади охлаждения полевиков от перегрева пробило одно плечо , поменял. После запуска замерил фронты, один верхний драйвер выдает увеличенное время фронта и спада, Могла ирка подгореть и не сгореть?

---

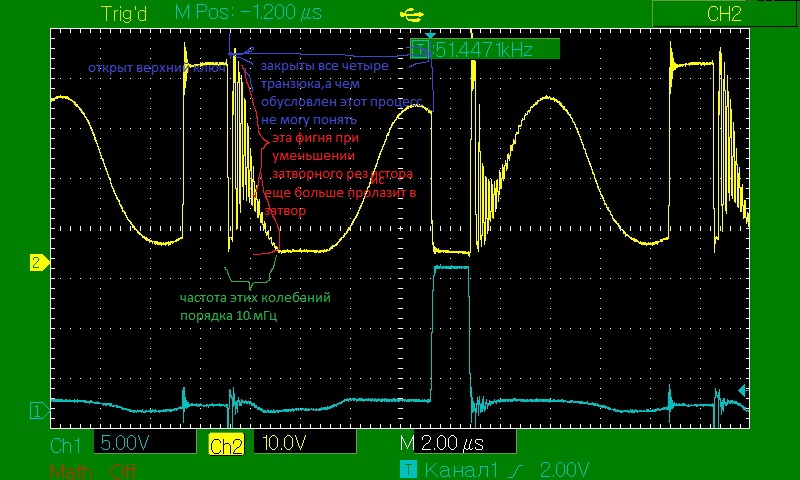

При полном заполнении в промежутках мертвого времени происходят затухающие колебания с частотой около 10 мГц.
Замерил КПД при 200 Вт 96.4% (больше блок питания не позволил, експериментирую на работе).
Осцыллограммы: синий-затвор, желтый-выход плеча.

да при вылетаниях ключей и ир тоже вылетают не полностью если не ровные прямоуголники а со скосами то меняй а то ключи хоть и заменены будут сельнее греться. обычно одна ир нормально а другая со скосам там где вылетели ключи. у меня на практике были и новые из китая с завалами\брак\.

Посоветуйте качественный и доступный драйвер для моей задачи.учитывая большую емкость затвора. Очень хотелось бы увидеть осциллограммы работающего отлаженного полного моста на ирках. может кто подсобит,буду очень признателен. А то физику процессов немного понимаю, а практики в этой сфере практически нету.

Вечер добрый! Не смог получить ответ от Эталона, может кто ответит! Работаю над прошивкой, есть вопросы! По опыту кто что думает;
1. Какая оптимальная частота ШИМ для нарезки синуса? 20кГц не тяжеловато для ключей?
2. Достаточное мёртвое время между полу-волнами синуса? от 0,1мс - 1,5мс или надо больше?
3. Необходим ли? контроль выходного напряжения по амплитуде?
Буду благодарен за ответ!

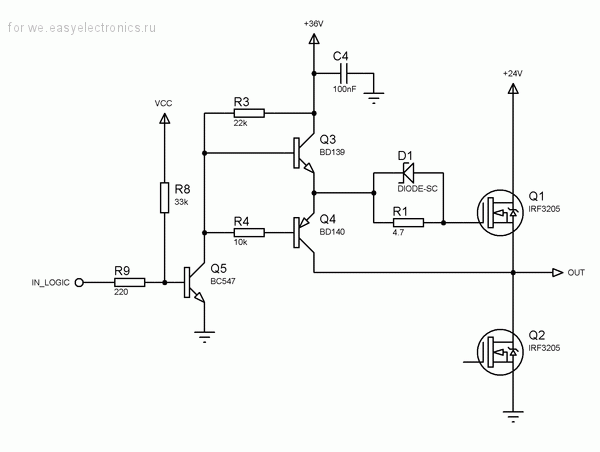

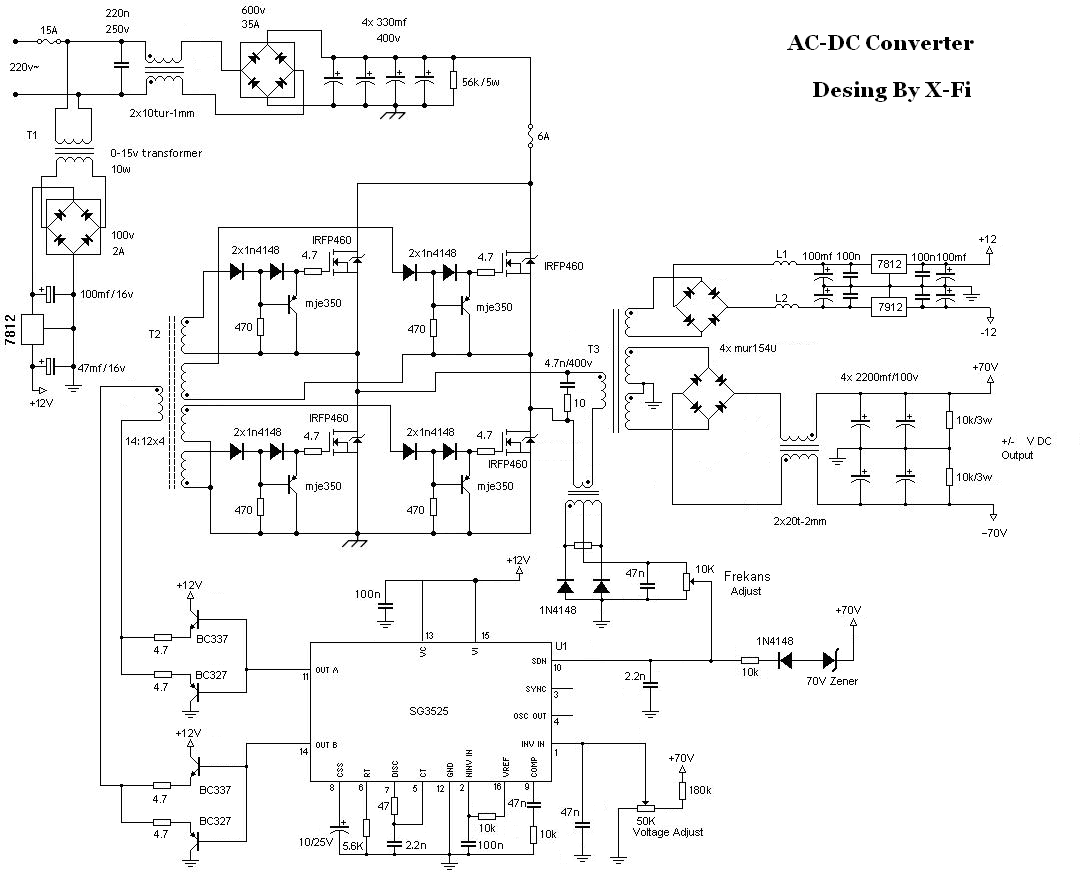

Tjalex ксу. Управление верхними ключами. но больше нравится трансформатором

Спасибо за ответ!
