пояло пишет: Вот собрал dc-dc на 24вольта,на 2кв на TL494 опубликованной Эталоном.
Пока сильно не нагружал нет хороших аккумуляторов.
Хотел поставить по 3шт транзитов в параллель но остановился на 2шт
думаю потянут irf3205.

запас по напряжению очень мал...на 12v в пром.UPS ставят на 75вольт тр-ры...
на 24 вольта мин...100-150 вольт для надежной работы ...
и надо подбирать снабберы, для гашения ВВ выбросов..

tak пишет:

пояло пишет: Вот собрал dc-dc на 24вольта,на 2кв на TL494 опубликованной Эталоном.
Пока сильно не нагружал нет хороших аккумуляторов.
Хотел поставить по 3шт транзитов в параллель но остановился на 2шт
думаю потянут irf3205.

запас по напряжению очень мал...на 12v в пром.UPS ставят на 75вольт тр-ры...
на 24 вольта мин...100-150 вольт для надежной работы ...
и надо подбирать снабберы, для гашения ВВ выбросов..

в мостовых схемах не совсем так))
это если пуш-пул то да ключи ставятся с двойным запасом по напряжению

пояло пишет: Вот собрал dc-dc на 24вольта,на 2кв на TL494 опубликованной Эталоном.
Пока сильно не нагружал нет хороших аккумуляторов.
Хотел поставить по 3шт транзитов в параллель но остановился на 2шт
думаю потянут irf3205.

это плохой конструктив для высоких токов проводники в контуре не длиннее сантиметра должны быть иначе запасенная в них энергия магнитного поля перегреет транзисторы

Всем привет . Спасибо за обсуждение моей конструкции ,
добавлю еще провод между трансом и транзисторами.
Насчет длинны проводников, то глядя на промышленные изделия там тоже длинные и длиннее
чем у меня ,транс в центре радиаторы по сторонам.
Есть вопрос, у меня транзисторы не изолированы от радиаторов не возникнет ли большая помеха.

Не плохое решение как организовать смешение в минус на затворе ключа без использования двуполярного источника питания

пояло пишет: Насчет длинны проводников, то глядя на промышленные изделия там тоже длинные и длиннее
чем у меня ,транс в центре радиаторы по сторонам.

у китайцев тоже плохая разводка, но они уменьшают ее влияние понижением мощности единичного трансформатора до 300Вт. Для большей же мощности нужна более совершенная разводка, низкоиндуктивная шина постоянного тока

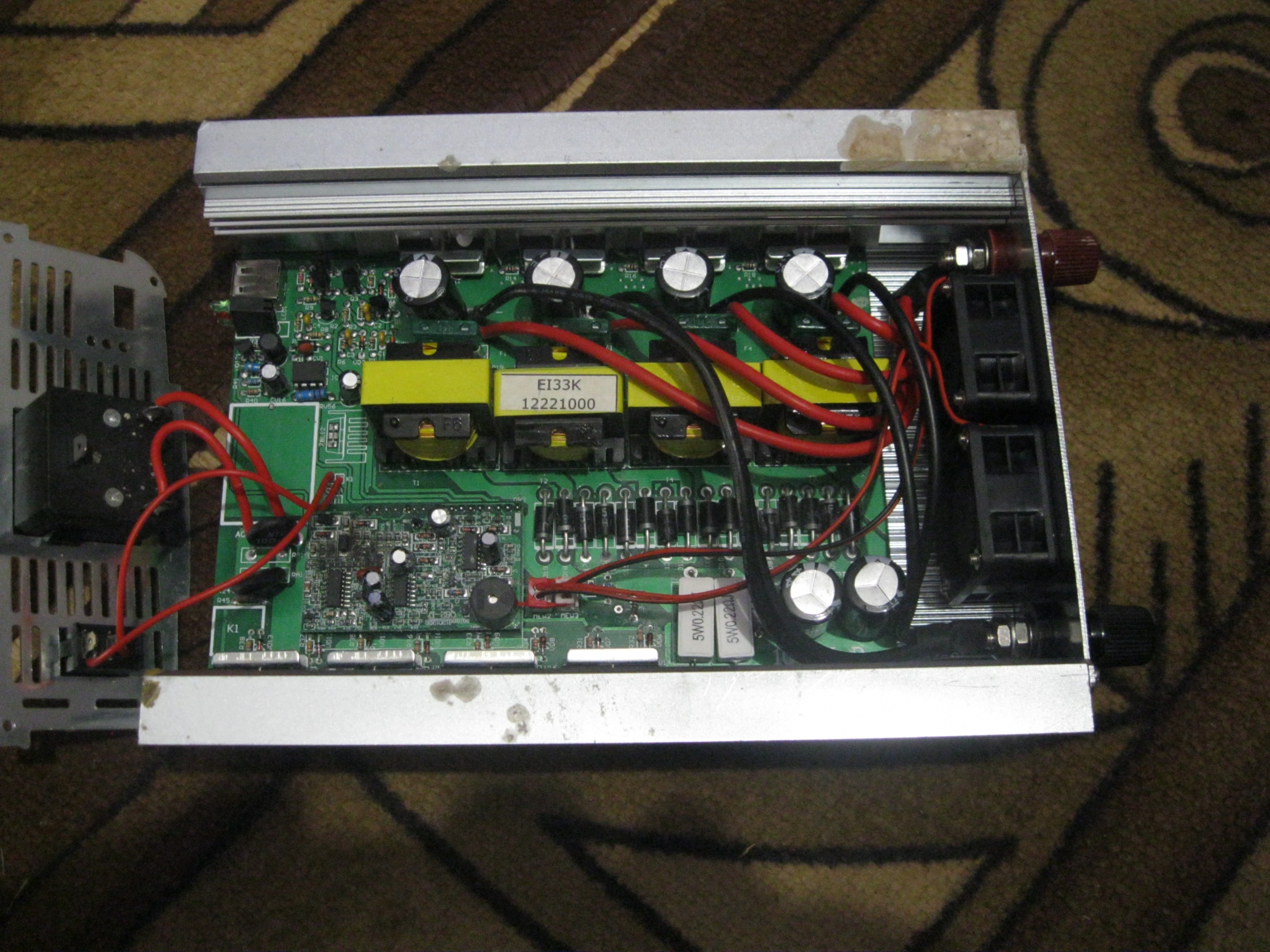

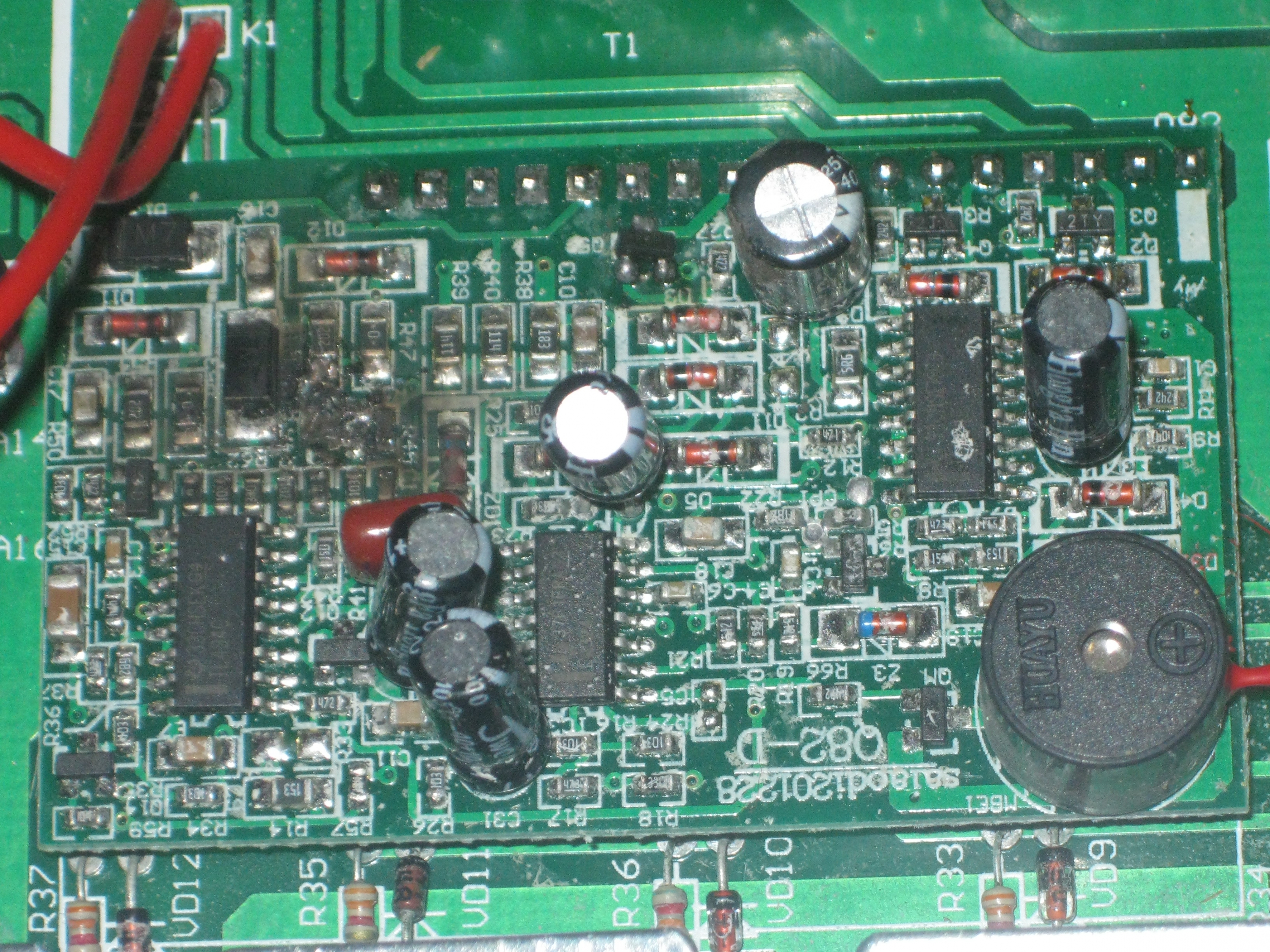

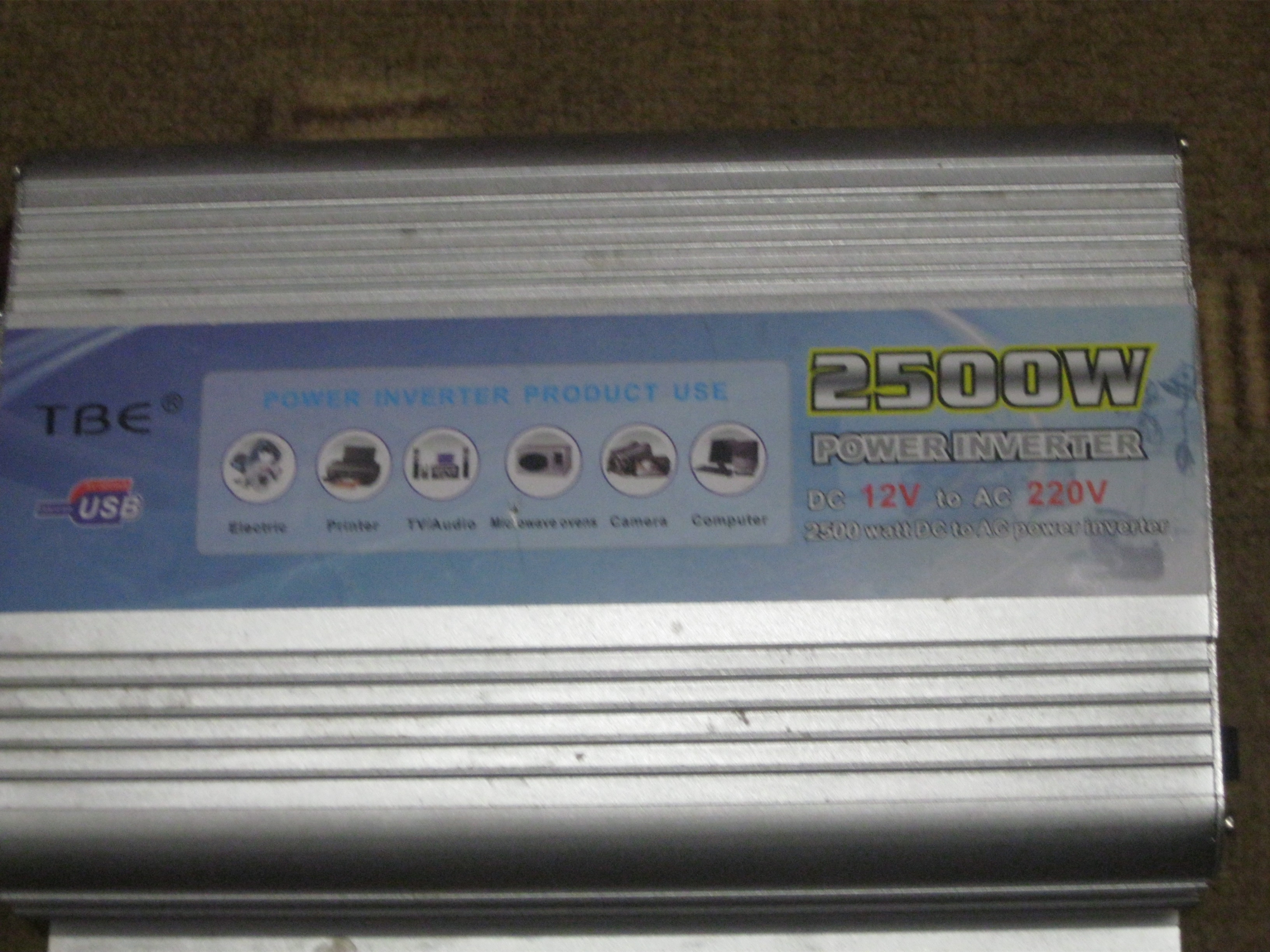

Эталон здравствуйте.У меня сгорел инвертор мод.синус,я не могу понять какие детали сгорели.Плату найти готовую тоже не могу.Что можете посоветовать? Фото добавляю. Спасибо.

что могу посоветовать...
выкинуть эту платку и вместо нее поставить EG8010))))

chen пишет:

пояло пишет: Вот собрал dc-dc на 24вольта,на 2кв на TL494 опубликованной Эталоном.
Пока сильно не нагружал нет хороших аккумуляторов.
Хотел поставить по 3шт транзитов в параллель но остановился на 2шт
думаю потянут irf3205.

это плохой конструктив для высоких токов проводники в контуре не длиннее сантиметра должны быть иначе запасенная в них энергия магнитного поля перегреет транзисторы

можете пояснить подробнее? я понял что силовые транзисторы должены распологаться как можно ближе к трансформатору, соединительные дорожки должны быть не длиннее сантиметра. С полным мостом это впринципе реализуемо а если схема пуш-пул? то плюс просто с источника питания подходит к средней точке трансформатора, как быть в этом случае?
