Инвертор синус 50 Гц своими руками

импульсная техника вся капризная))

Здравствуйте. Перечитал или перелистал всю ветку. Интересно посмотреть за работами многих людей, хотелось бы по-больше увидеть реальных работ. Вот тоже взялся собрать себе на случай отключения э/э дома. Собираю на 24В, 1,5-2 кВт. На данный момент все что было собрал и столкнулся с парочкой вопросов:

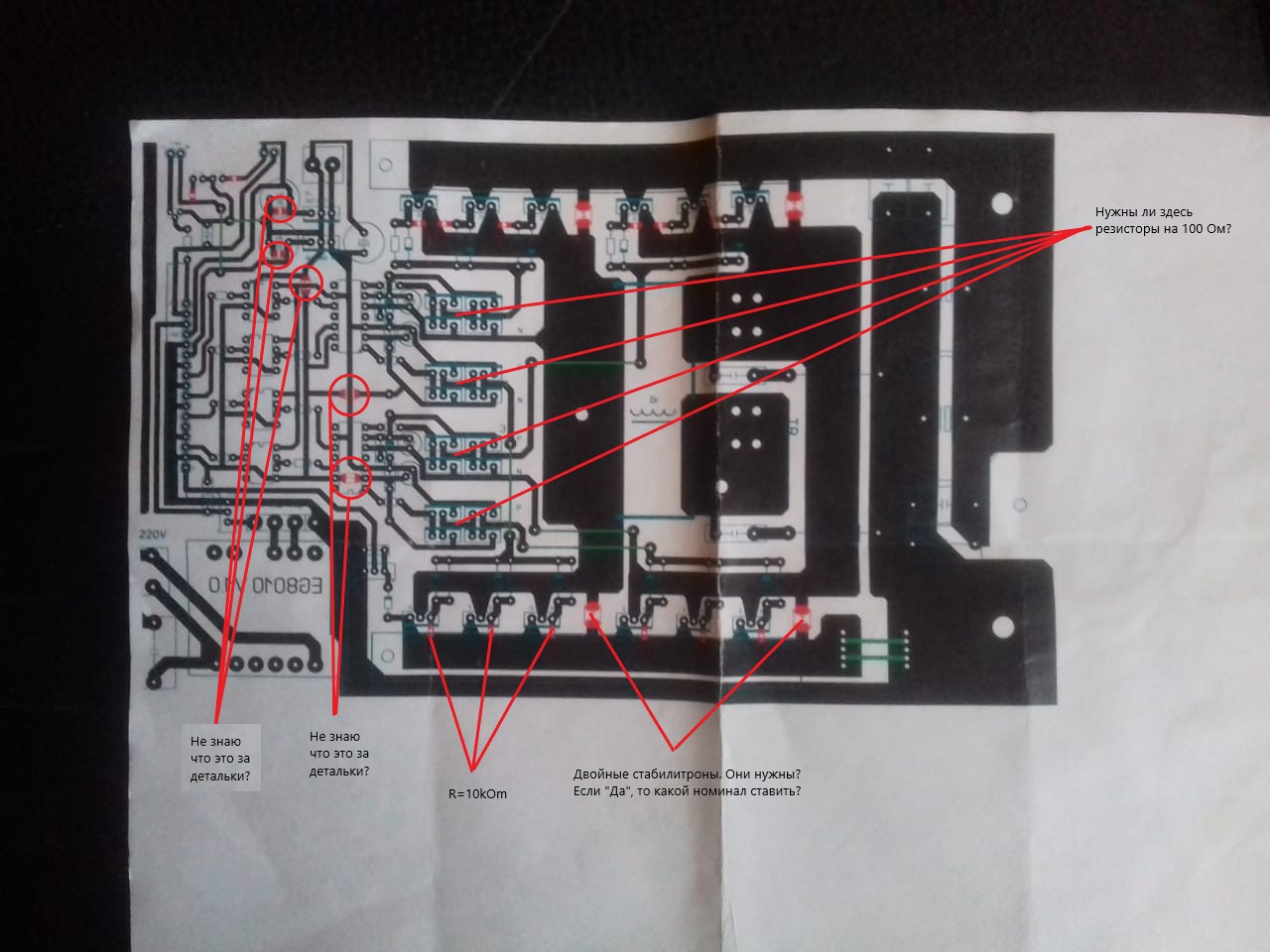

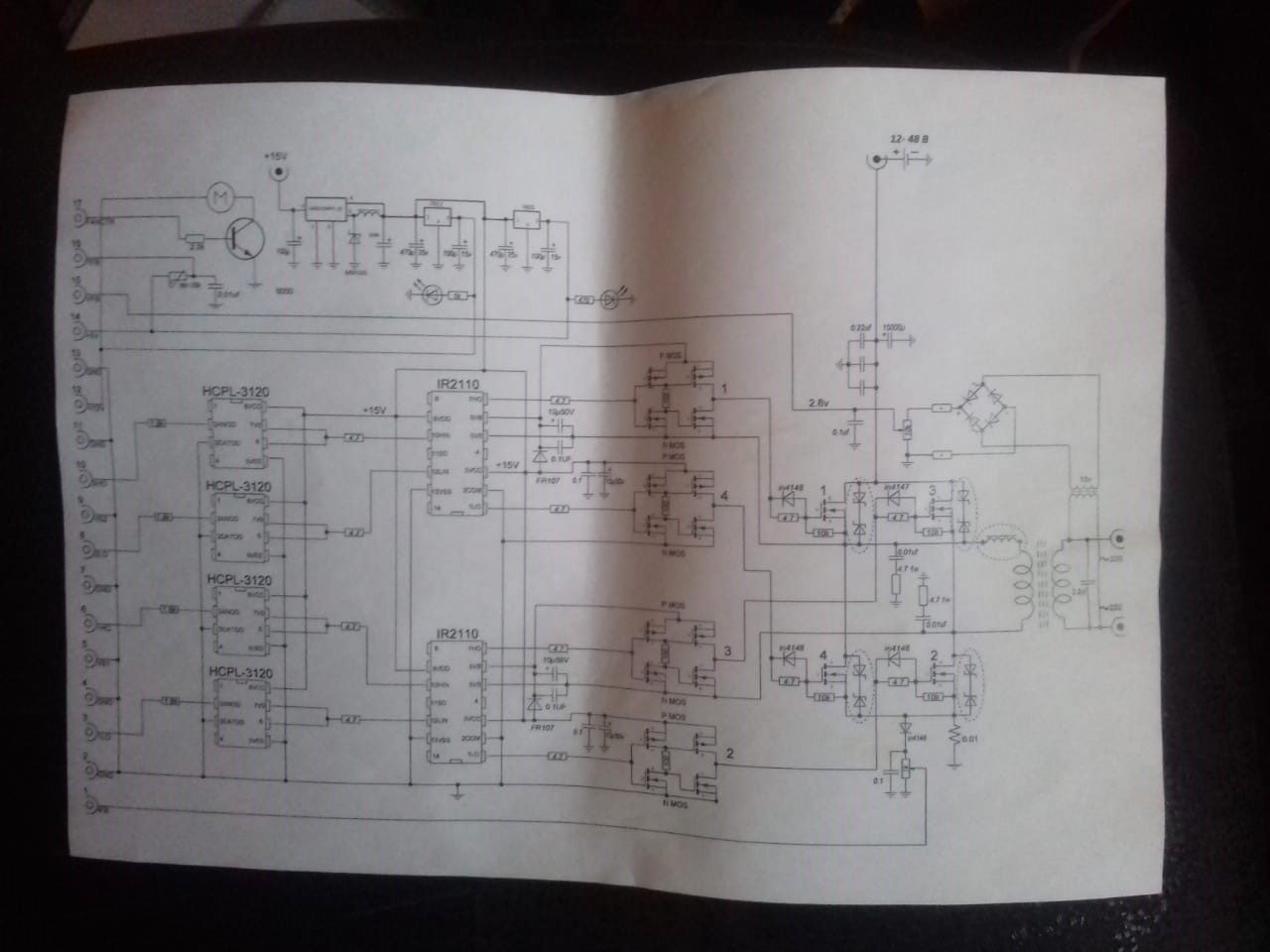

1. На печатной плате отметил красными кружками элементы схемы, которые вызываю вопрос. Что это за элементы? Если они нужны, то какого номинала нужно ставить?
2.Читал что Эталон как то писал что двойные стабилитроны можно не ставить. Если они не нужны значит остаются разрывы в схеме пустые? Если нужны то на 12В в оба направления?
3. На схеме где установлены ключи n- и p-переходы стоит резистор на 100Ом, нужны ли они при монтаже? Если "Да" то как его туда впаять? Делить дорожки?
Дроссель пока не устанавливал.
Заранее спасибо

не внимательно видать смотрели тему!
этот вариант заброшен давно!
нет в нем перспективы

Может быть и бесперспективный, собрать я его соберу, но остаются вопросы,кто-нибудь может помочь?Хотелось бы довести все до конца. И эта схема где то на 180х страницах предоставлялась как вполне рабочая.Поэтому и решил её реализовать

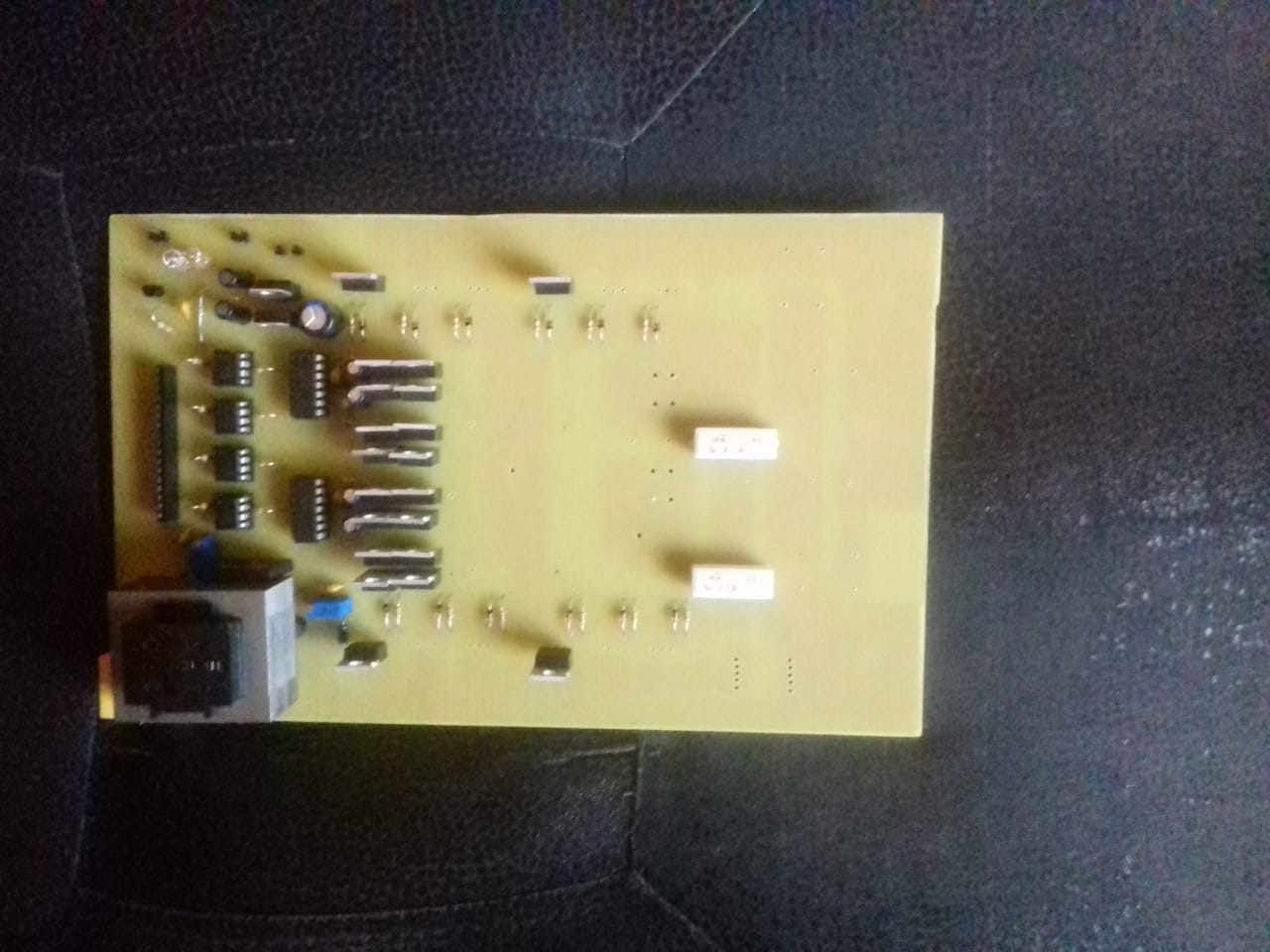

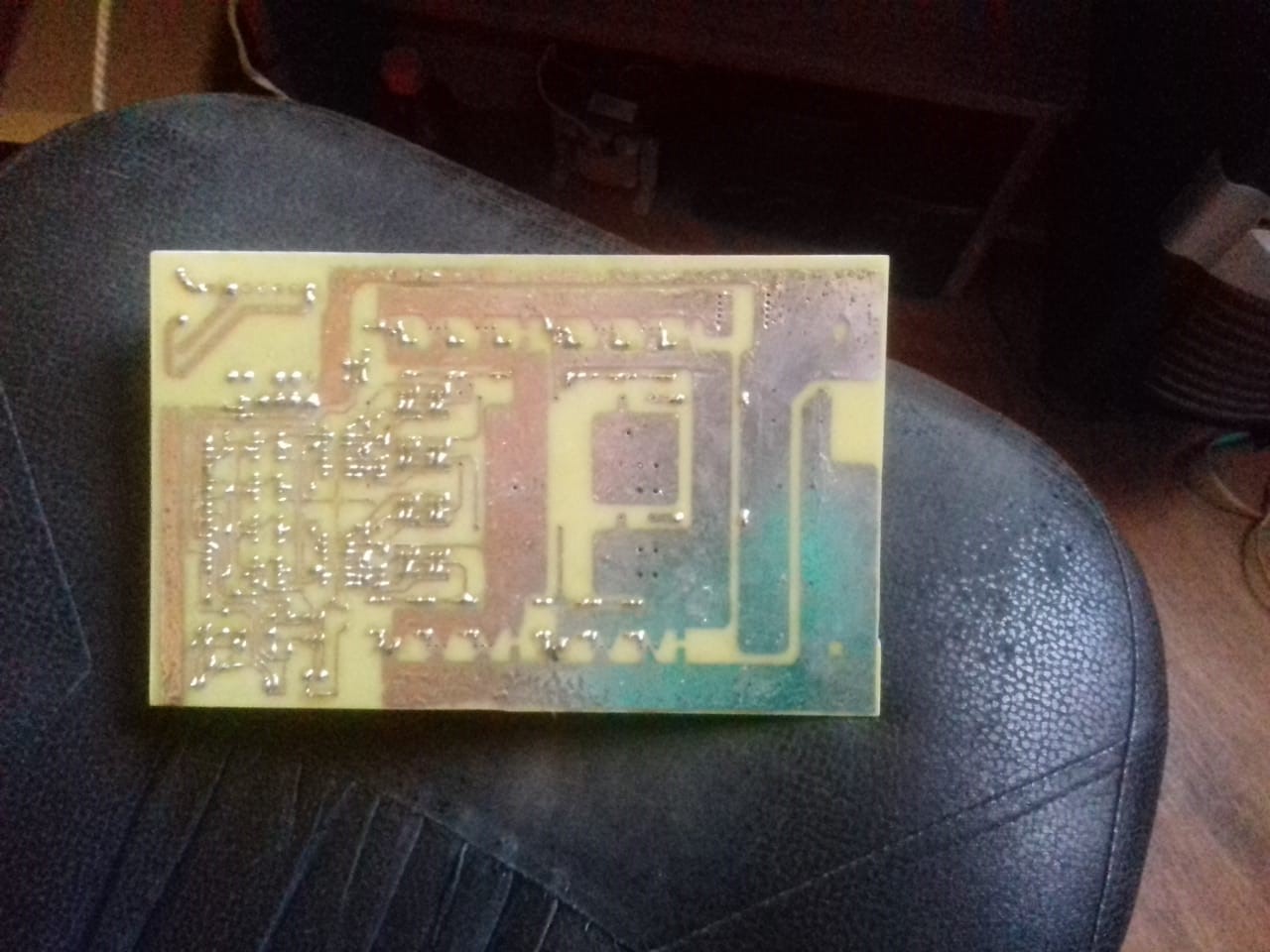

Собрал без транса,без платы синуса, чтобы проверить какие напряжения подходят к плате (+5 и +12В).Но один транзистор накаляется в считанные секунды. Фото прикрепляю, тот на который указывают пальцем. И по поводу моих вопросов. Поставил два конденсатора на 0,01 МКФ возле конденсаторов стабилизаторов 7805 и 7812.А на остальные места поставил просто перемычки. Мои предположения: бракованный трансформатор или я где то накосячил. Фотки выкладываю. Может будут какие нибудь мысли,кроме того,что это бесперспективная сборка.

если только один то ищи косяки

Бракованный не трансформатор а транзистор,простите. А может это быть из-за того что перемычки не впаял после этих транзисторов?

Резисторы между транзисторными мостами ставил? у меня тоже один грелся сильно, резисторы 100 Ом 3Вт поставил и всё холодное стало.

Я задавал этот вопрос выше на счёт резисторов, сначала поменяю его,если история повторится,то буду впаивать резисторы, только зачем на 3 Вт? Нельзя меньше что ли?)

можешь транзистор греющийся не менять. А резисторы на 3Вт поставил, потому что под рукой были, так и оставил.
