Инвертор синус 50 Гц своими руками

КПД при нагрузке 25 Вт составило 75%, при 50 Вт 86%, при 100 - 200 Вт КПД максимальное
Ну так,ка же иначе...
При малых значениях тока нагрузки,потери на переключении силовых ключей.рассеивании энергии на дросселе....
При полном открывании ключей,потери на них имеют минимальное значение..а так же,работа дросселя,по выходу можно сказать почти что исключатся..
Так как имеет свойства только активного сопротивления..Значение индуктивности сведены до минимума,в таком режиме работы ключей.

Приветствую! Помогите разобраться. Такая фигня.
Значит, собрал я печатку Дц-Дц, это та что с логикой на одной плате 4 транса.
Дело было пол года назад. Запустил логику, сами блоки д-ц. Все работало. Некогда было заняться.
После этого плата лежала и недавно решил прицепить радиаторы на нее. При подгонке к ней радиаторов, оказалось, что плату повело.
Пришлось чуток ее вправить.
Затем, решил ее запустить. Кнопка пуск не включала схему. Пришлось на лм-ку подпаять резюк на 10к и отлаживать.
Стал шевелить плату, кнопка пуск стала срабатывать.
В общем заменил смд-шные резюки и кондеи, они поотваливались. С загрубленной защитой (резюк 10к) все работает, запускается. Только его уберу, перестает работать. Не переключается на пуск.
Было ли у кого-то такая хрень. Что дальше делать?

Повторю вопрос - как правильно проверить работоспособность EGS002 чтоб не угробить IR2110 ? Дмитрий просмотрел Ваше видео о ремонте EGS002 и осцилограммах на выходе но там отсутствуют IR-ки.

подаешь питание согласно даташиту и смотришь сигналы

+5 и +12 а ИРки можно не нагружать ? Если поднять 32 ногу EGшки и подать её на минус то на выходах должны быть стабильно сигналы?

можно не нагружать
ну если не отломаешь то подымай

Просто когда я EG вставляю в плату и включаю то моргает светодиод 4 раза и после нескольких перезапусков стабильно моргает 4 раза, транзисторы проверил подключал 12 и 24 вольта на выход разные трансформаторы уже незнаю куда рыть. Продаван уверял что плата исправная хотя я смотрел видео что есть бракованые. Хочу удостоверится в исправности EGешки. Спасибо за ответ. Ещё один вопрос эталон+ при питании трансформаторной схемы 48 Вольт на низковольтную обмотку транса у Вас подаётся какое напряжение. Величина интересует и форма сигнала с небольшой нагрузкой и в режиме хх.

у тебя она моргает потому как не работает обратная связь!
это не в плате дело
смотри даташит внимательно
и не надо лепить что попало!

У меня на обратную связь транс маломощный.Напряжение выше 4.5 в не поднимается и сразу защита срабатывает. Благодарю за помощь

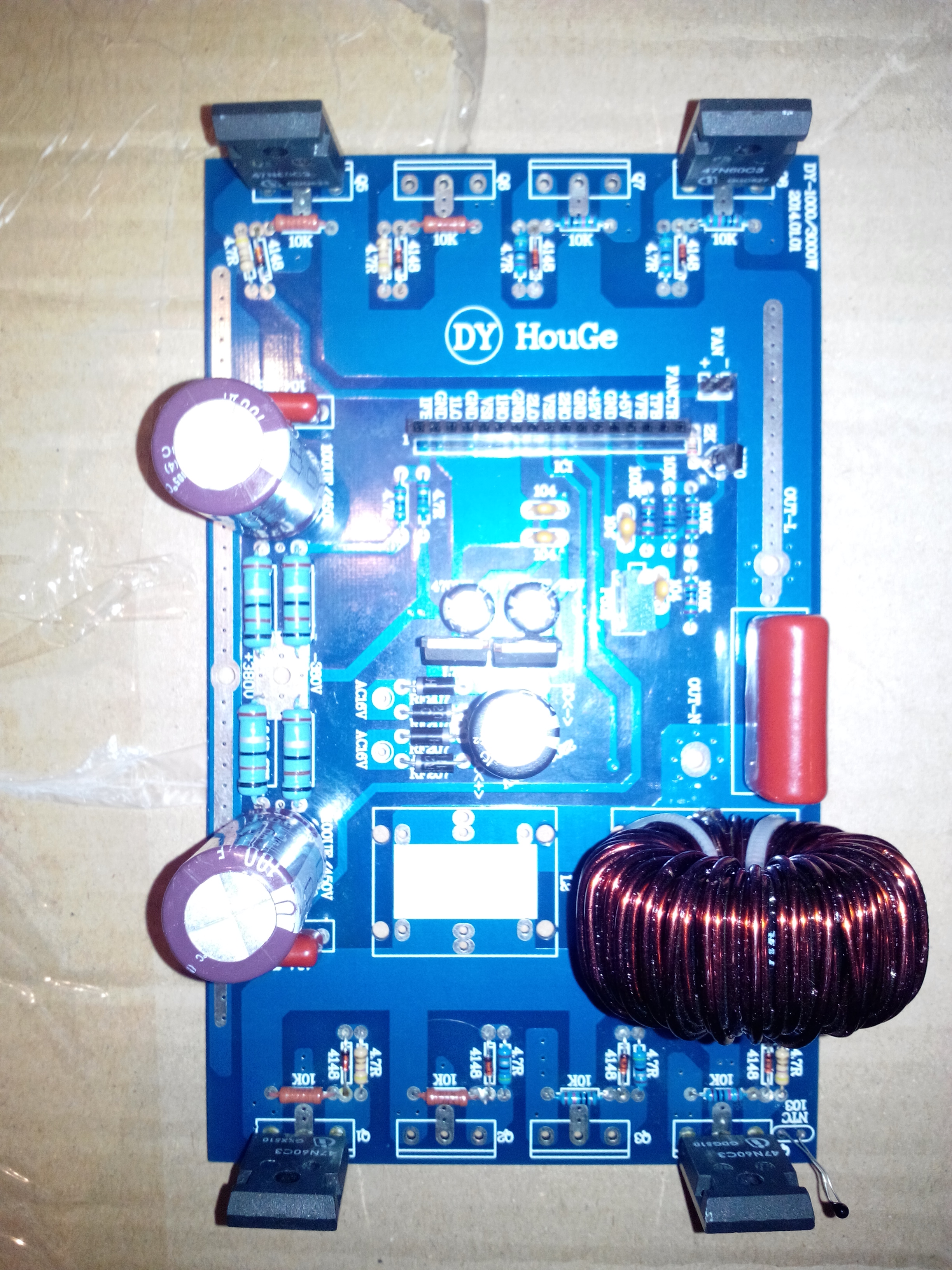

Приветствую! Подскажите. Запустил такую плату. (На фото).
На хх греются немного 2 ключа, которые сто стороны дросселя. В чем может бы ть причина. Ключи FGH40N60SFD.
Может на егшке перемычки нужно перепаять по "времени"?
