Инвертор синус 50 Гц своими руками

vladimir67
Еще раз спасибо.
Пока не спеша сделаю блок питания. Уже намотал и рассчитал ферритовый Ш-образный транс. По началу обкатаю блок питания, потом буду двигаться дальше. Рассчитал 4 обмотки на выходе, каждая из них по 22 В 1,5 А. Силы тока в 1,5 А достаточно будет?

WOWYS пишет: HCPL320 -2.5A делаете повторители для надежности но при этом ставите 317 или 7815(1,5А). Логика где?

перекури эти дела несколько раз и поймешь, если не поймешь кури дальше пока не поймешь.

diver52 пишет: vladimir67
Еще раз спасибо.
Пока не спеша сделаю блок питания. Уже намотал и рассчитал ферритовый Ш-образный транс. По началу обкатаю блок питания, потом буду двигаться дальше. Рассчитал 4 обмотки на выходе, каждая из них по 22 В 1,5 А. Силы тока в 1,5 А достаточно будет?

за глаза .

я на егшках сейчас не делаю так как это прошлый век .

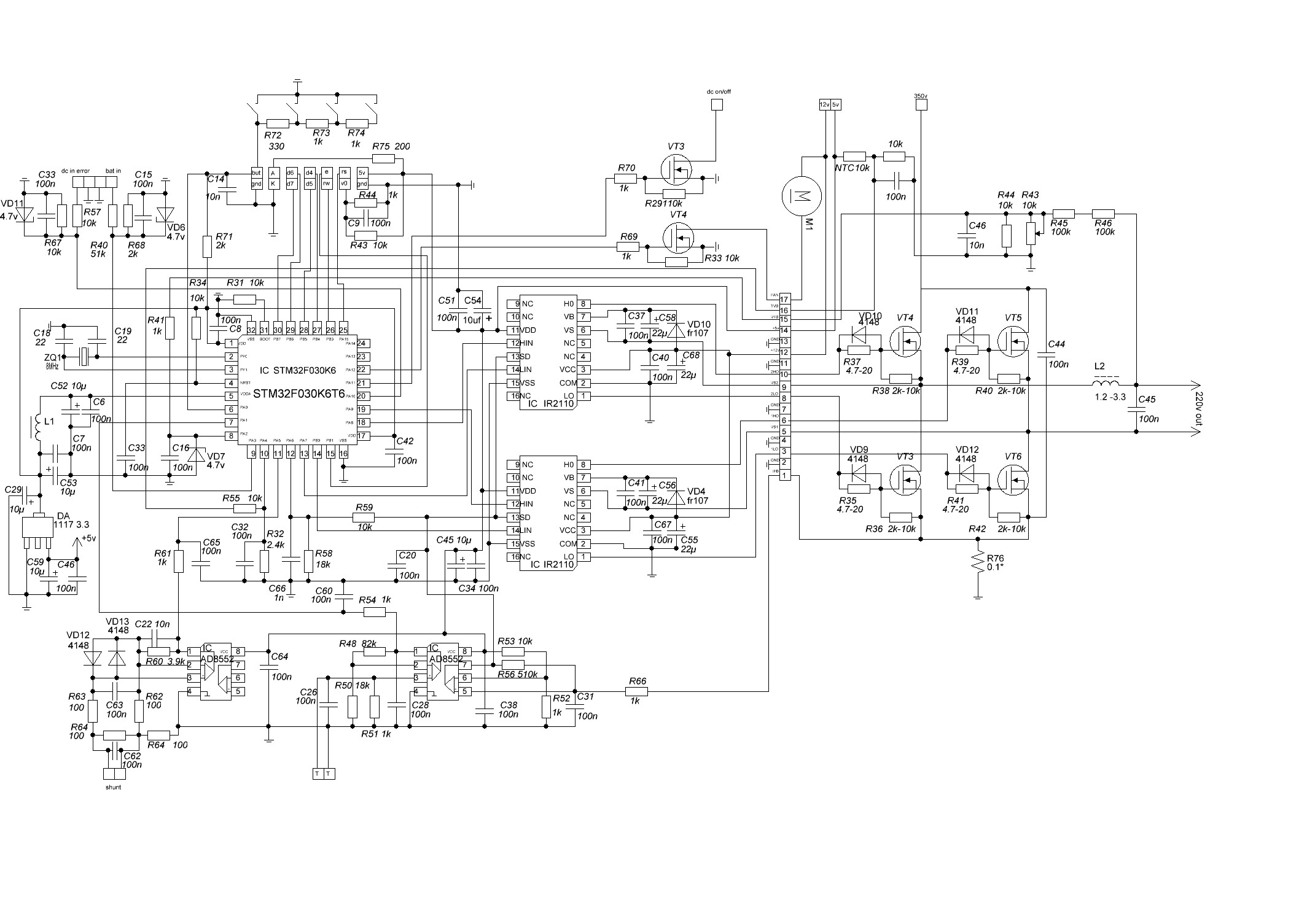

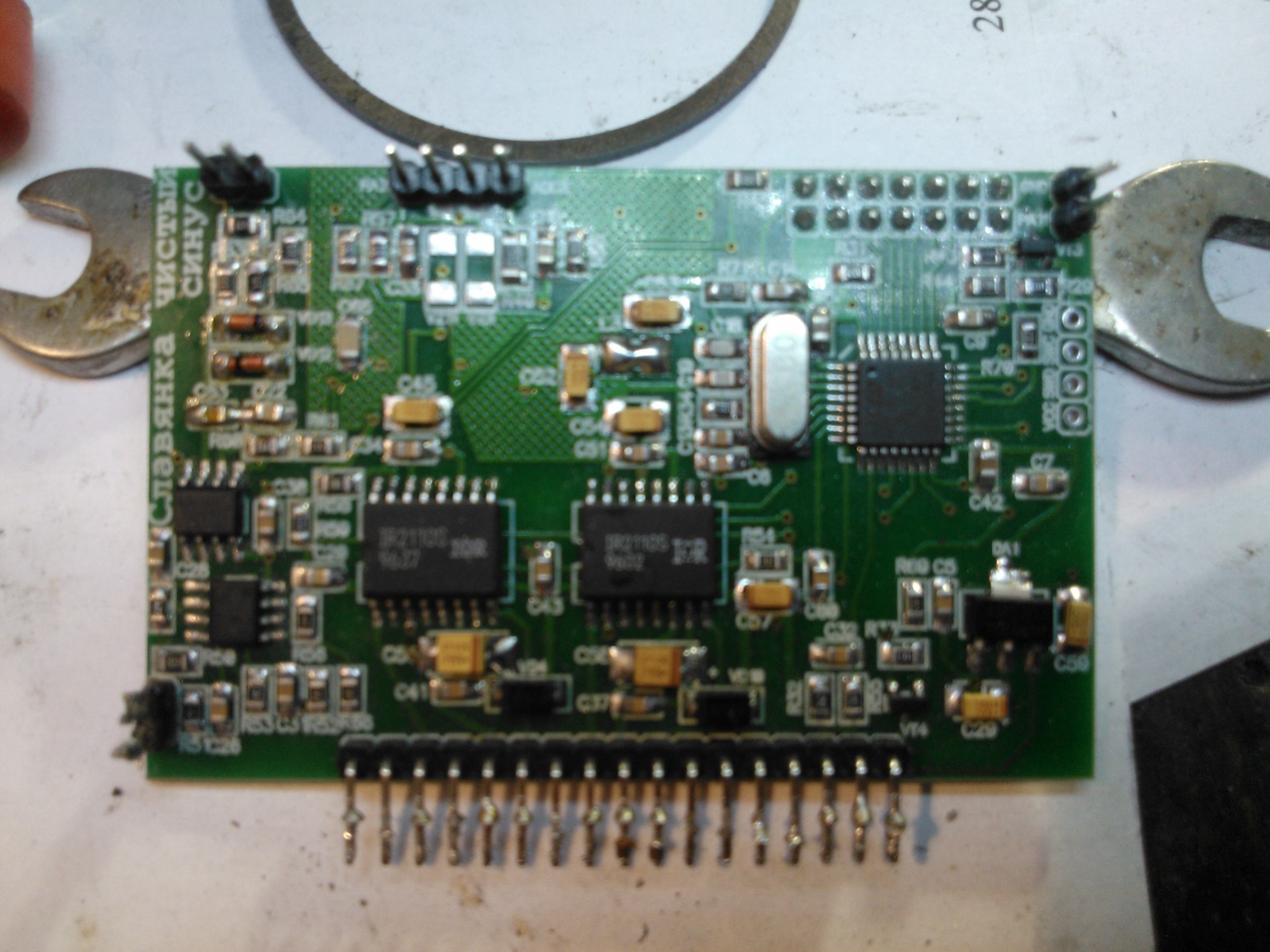

вот замена егшки



работает на отлично

Похоже ты уже очень сильно обкурился, завязывай с этим.

Все думаю по поводу токовой защиты. Похоже, я нашел недочет в схеме. Предположим, мы включили блок питания. В момент пуска все ОК - EG8010 начинает генерацию постепенно. Если же мы выключаем схему, то какое-то время на заряде конденсаторов EG8010 продолжает молотить ШИМ, а в этом время на нашем блоке питания 22 В постепенно падает напряжение по мере разряда конденсаторов. Ключи начинают открываться недостаточным напряжением. И в этот момент может произойти какой-нибудь переходный процесс, и ключи могут сгореть. Или я не верно рассуждаю?
Далее по токовой защите. Например, при 2 кВт будет срабатывать постепенная защита на проце EG8010, а при 3 кВт сделать жесткую защиту на ОУ LM393 и логике. Чтобы все отрубалось до тех пор, пока схема не будет перезапущена. Или придумать интервал повторного запуска спустя 5-10 сек и так по циклу. Можно ли закоротить эммитером и коллектором транзисторов (4 шт.) входы оптики 3120 (в случае срабатывания защиты по току) и подать управление транзисторами с токовой защиты? При этом моментально прекратится генерация ШИМ.

что тут думать то все работает , дал схему рабочею осталось взглянуть на дату егшки с оптодрайверами и включить мозги .
защита там уже есть нахрена еще что то мутить .

по питанию ,22в на оптике присутствует всегда отключается только прос 5 вольт . ирки с егешки выкень
все работает смотри







все работает отлично . сейчас эта схемка отстроена и пашет отлично и смищение и бп на 317 не что не греется все работает четко . видео это эксперименты

WOWYS пишет: HCPL320 -2.5A делаете повторители для надежности но при этом ставите 317 или 7815(1,5А). Логика где?

Что не так? Какая логика нужна? Здесь если советы дают, то не теорию, а практику, которая проверена временем и делами! Сделай свой образец, покажи характеристики, а уж потом можем и поговорить о целесообразности той или иной схемотехники.

WOWYS пишет: HCPL320 -2.5A делаете повторители для надежности но при этом ставите 317 или 7815(1,5А). Логика где?

Как заметил уважаемый Аксиос (без прикола), то здесь дают только технические советы, с теорией пожалуйста на сайт Родиокотов, там уважаемый Старичок поправит и добавит теории если что. Что касаемо схемотехники, тут многие уже пособирали инвертора и если были технические проблемы, то Эталон давал дельные советы, причем все снимал с комментариями на видео. Если посмотреть форум, да страниц много, но из-за воды, которые некоторые персоны суда льют, то вы найдете в 90% ответы на свои вопросы.

П.С. Ребят не сердитесь на меня. Здесь много грамотных спецов. Ну достало уже просто.

здесь бы красиво нарисовать и выложить полные схемы и печатки, как зделано у сварщиков, например - многие вопросы отпали бы сами собой...

Извиняюсь, что не по теме! Ребята, подскажите рабочий форум по ремонту симисторных нормализаторов напряжения, пожалуйста! Интересует собственно БНСН-14-м4. Поиск в сети ничего не дал! Собран на большом торе, 8шт. ТС152-160-8-6, управляется ATMEGA48-20PI и 8шт. MOC3063. Достал уже! Есть только режим "транзит", а в режиме стабилизации на выходе всего 30в. Не работал вообще, была заменена IR2153 и сопротивление 13кОм по сетевому питанию. Сейчас табло светится, показывает входное напряжение и горит светодиод "сеть". Питание процессора 5в. присутствует. Заменил еще на всякий случай 817й оптрон и два 431, а результат тот-же. Может кто сталкивался с таким аппаратом!? Спасибо!
