Инвертор синус 50 Гц своими руками

Увеличил кондер до 22 - картина та же - горы на двух ключа! Помогай)

Почему 4148 работает с eg, у тут вдруг не будет?

Дружища ты над чем пыхтишь не пойму ? над DC-DC преобразователем что ли.

Andrews пишет: А что у меня с дорогами не так?? Все четко - ни флюса, ни коротышей

ra9ysy пишет: Димитрий что у тебя за платка идет после ключей, к которой подпаяны провода и от нее провода идут на выходные ключи.Какие детали на ней установлены, или она играет роль ответвления проводов. И еще вопрос , конденсаторы должны ставится с 3 выхода ирок 0,1мкф и 10Х50в идущие к стокам IRF9530.И какая считается правильная схема, с сопротивлениями 100ом на ключах IRF530. IRF9530.или без их. И сопротивление 10к должны припаяны к каждому выходному ключу.

Почему вы такие ленивые.Читайте изучайте и не будете задавать тупых вопросов.

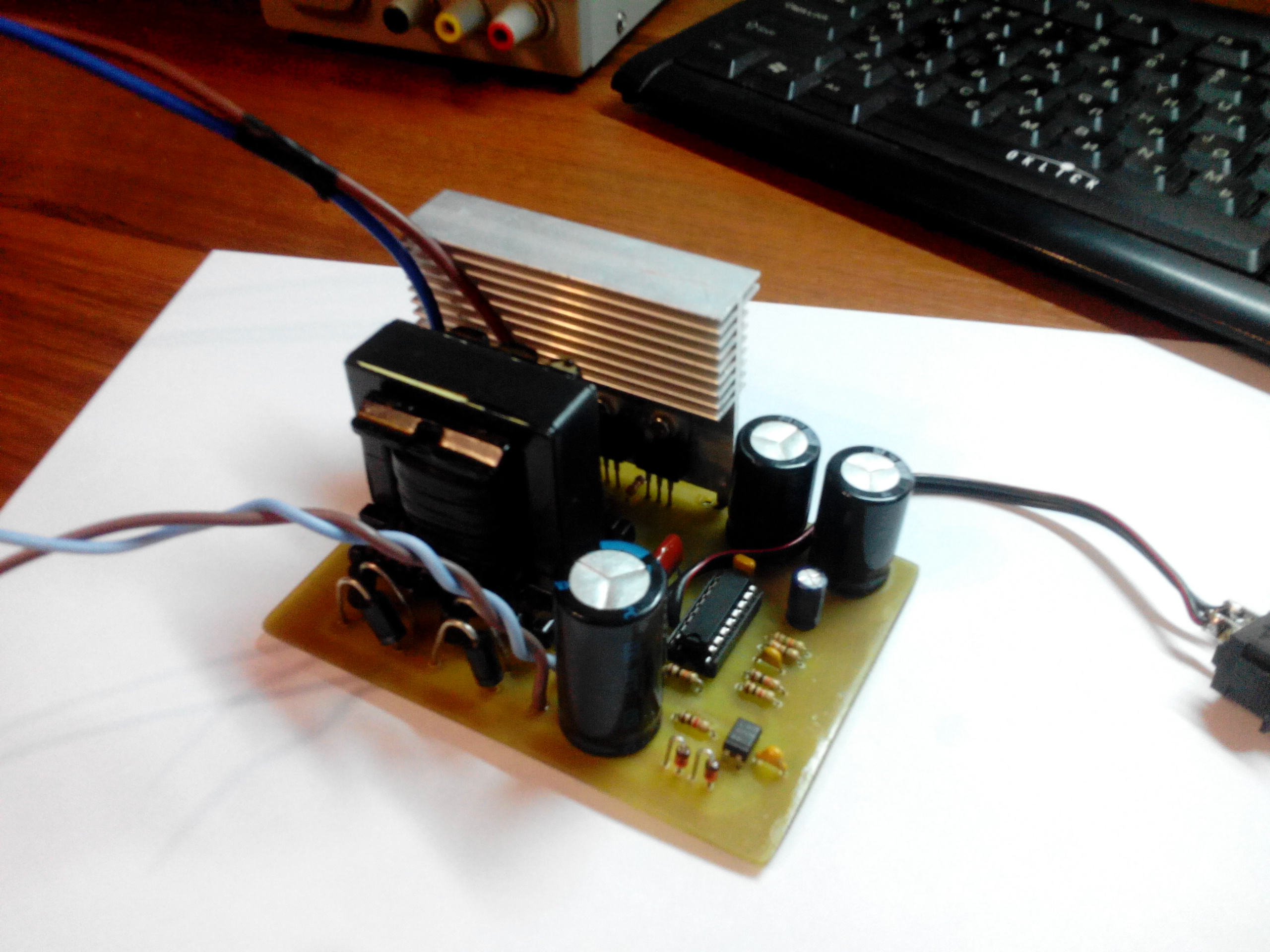

Это 12-220v 500w со стабилизацией на CG3525A и нафиг все тл ирки .
платы умеешь травить?

Andrews пишет: Да, Гош, долбаюсь уже долго))

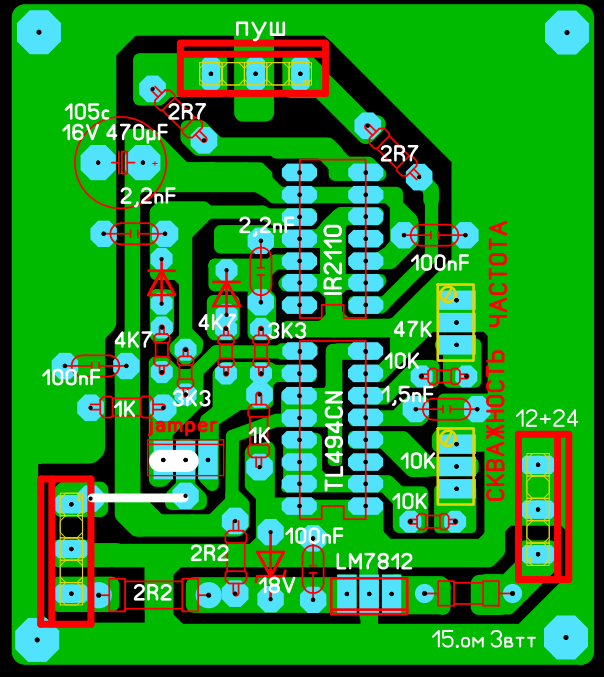

вот примерно сравни тут и тл и ирка твоя есть схема рабочая сто пудова

Умею. На днях попробую. Пасиб

может кому пригодится. Вчера собрал схемку и протестировал кучу копеечных фототранзисторов. утверждение что 817письки низкочастотные не совсем верно. итог , около 10 производителей (разные первые буквы) и более 20 разных наименований, практически все до 16--20кГц выдают чистый меандр, затем до 30--35кГц незначительно завалена вершина фронта, (роли не играет завал выше 10в т.е ключ уже открыт,) и все до 60кГц и выше, работают.
Только один тип COSMO4010 после 5кГц выдал пирамидальную форму.
Ставьте по выходу любую логику и опторазвязка готова. Не забывайте резюк в параллель светодиоду, и транзистор или диод по выходу должны быть под нагрузкой.
Управлять можно как по аноду так и по катоду, а вот чего не стоит делать!!!! это никаких проводников более 1 см перед светодиодом. светодиод легко зажигается если один конец соединить с( массой ) а к другому прикоснутся допустим просто увлажнённым пальцем, зажигается примерно как (в простонародье неонка).
Оптику ставить как можно ближе к ЕГшке, желательно на саму платку. и загрубить светодиод. иначе при большой нагрузке инвертора, бабах вероятен, и виноваты не слабые ключи, а не верное управление.
КТО НЕ ВЕРИТ ПОТРАТЬТЕ 10 МИНУТ И УБЕДИТЕСЬ САМИ.

Moloko пишет: у него задержка в 1,2 мкс.

0.12 мкс.

Moloko пишет: У оптопар задержек нет.

0.5 мкс (a3120)

Дмитрий, собрал КПДметр с ардуиной по вашей схеме, подскажите как подключать шунты к дц-шке, у них общая земля - получается вход и выход соединятся по земле?
